Si vous recherchez un moyen rapide et précis d'effectuer des ajustements à la volée pendant les opérations de pliage, ESA S875 Corrections Semi-Automatiques est une fonction essentielle à comprendre. Lorsque des écarts d'angle ou des erreurs de positionnement de butée arrière se produisent pendant la production, les opérateurs ont souvent besoin d'une méthode efficace pour les corriger sans avoir à naviguer à travers le menu Paramètres complet. Cette fonction permet de modifier directement les valeurs des axes Y1, Y2, X et R depuis le masque semi-automatique pendant que la machine est à l'arrêt. Dans cet article, j'expliquerai comment fonctionne ESA S875 Corrections Semi-Automatiques, comment appliquer des corrections à un pliage unique ou à plusieurs pliages partageant le même angle, et comment cette fonction garantit des résultats de pliage stables et cohérents.

Introduction

La fonction Corrections Semi-automatiques ESA S875 permet aux opérateurs d'ajuster les paramètres de pliage directement depuis le masque semi-automatique, éliminant le besoin de revenir à l'interface Paramètres. Conçue pour rationaliser les ajustements de production et minimiser les temps d'arrêt entre les pliages d'essai, cette fonctionnalité permet une compensation rapide des déviations d'angle ou des inexactitudes de contre-butée, le tout sans quitter l'écran de travail.

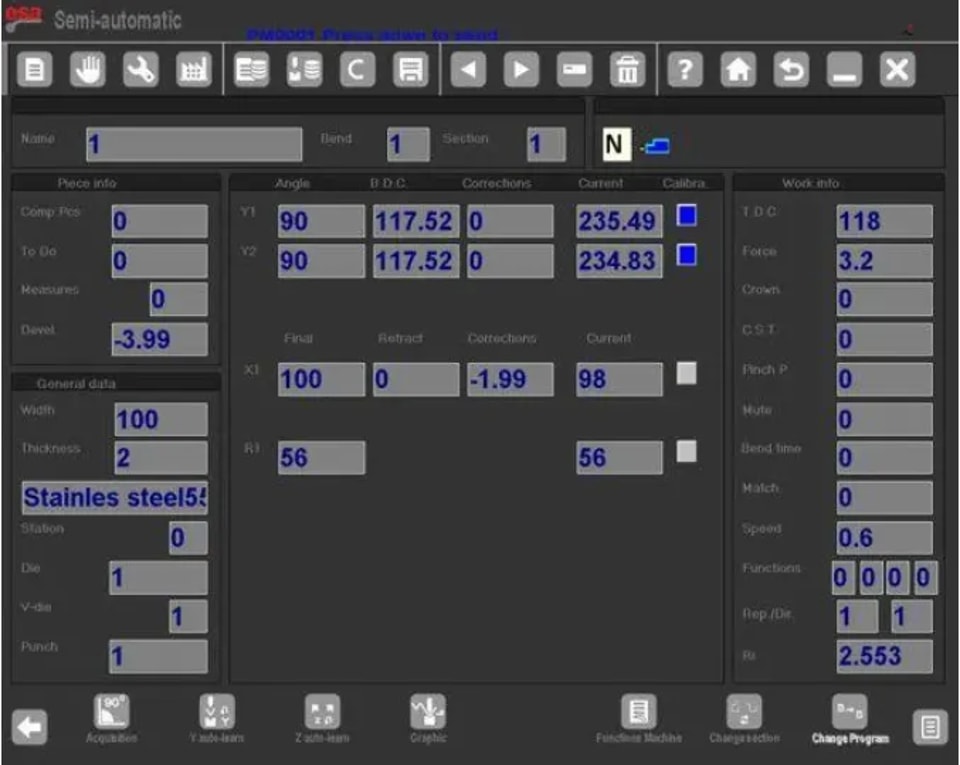

Lorsque l'état de la machine est ARRÊT, le masque semi-automatique devient modifiable, ce qui est la condition clé pour utiliser les Corrections Semi-automatiques. Cette interface permet un accès en temps réel aux corrections des valeurs d'axes, permettant des ajustements précis qui améliorent directement la précision du pliage.

Paramètres modifiables dans les Corrections Semi-automatiques ESA S875

Dans le masque des Corrections Semi-automatiques ESA S875, l'opérateur peut modifier directement :

l Correction de l'axe Y1

l Correction de l'axe Y2

l Correction de l'axe X

l Correction de hauteur de l'axe R

Ces valeurs peuvent être ajustées sans entrer dans le masque Paramètres complet. Les Corrections Semi-automatiques rationalisent donc le flux de travail de correction et réduisent les étapes de navigation inutiles.

Lorsque la machine est passée en START état activé, les Corrections Semi-automatiques restent visibles mais deviennent en lecture seule. Cela garantit la sécurité et empêche les modifications non intentionnelles pendant que la machine est active. L'édition n'est autorisée que lorsque le système revient à STOP mode.

Application des Corrections Semi-automatiques au pliage actuel

Lorsqu'une correction est saisie dans le masque des Corrections Semi-automatiques ESA S875, elle est appliquée directement au current bend . Le système met immédiatement à jour la valeur de travail.

Une fois qu'un paramètre est modifié :

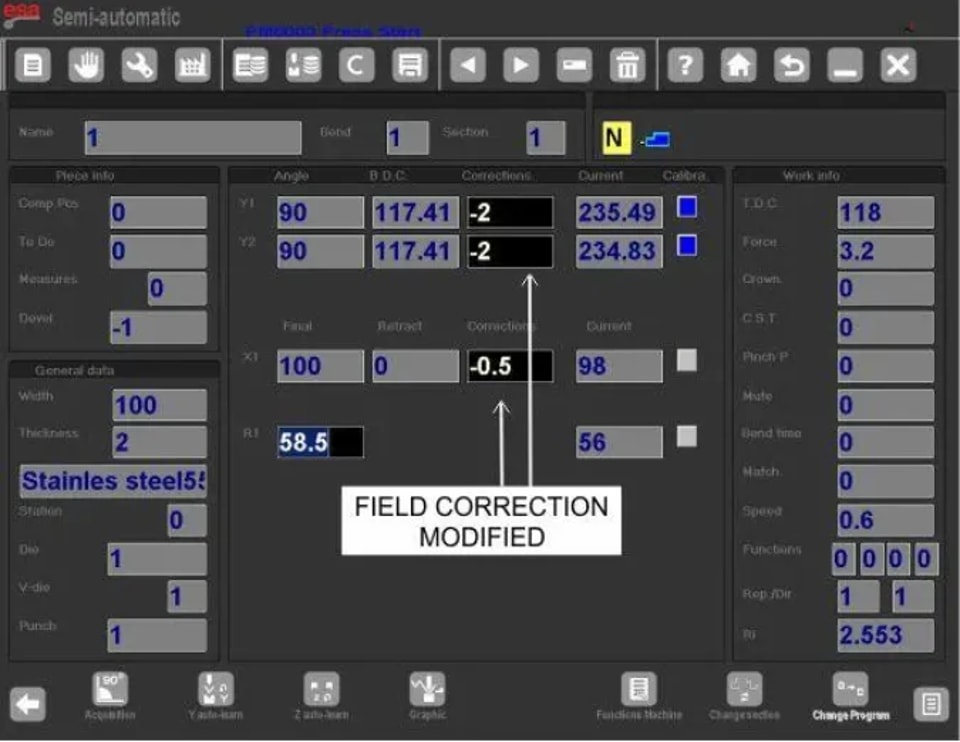

l La valeur modifiée apparaît avec des couleurs inversées

l L'opérateur reçoit une confirmation visuelle

l La modification n'affecte que le pliage actif par défaut

Cette conception garantit clarté et contrôle lors de l'ajustement de production. Les Corrections Semi-Automatiques permettent à l'opérateur de tester les modifications étape par étape avant de les appliquer à une plus large gamme de pliages.

Appliquer à la Même Section avec le Même Angle

Si plusieurs pliages dans la même section partagent le même angle, la correction peut être étendue :

1. Entrer la correction requise

2. Appuyer sur la touche pour accéder au menu secondaire

3. Sélectionner [Conf. Same. Sect.Ang.]

Cette fonction applique les Corrections Semi-Automatiques à tous les pliages de la section actuelle qui ont la même valeur d'angle que le pliage actif.

Appliquer à la Pièce Entière avec le Même Angle

Pour étendre les Corrections Semi-Automatiques ESA S875 à tous les pliages sur toute la pièce qui partagent le même angle :

4. Entrer la correction

5. Accéder au menu secondaire

6. Sélectionner [Conf.Pr. Same.Ang]

Cela assure une correction uniforme pour des angles identiques tout au long du programme. La flexibilité des Corrections Semi-Automatiques ESA S875 les rend adaptées à une production répétitive avec de multiples pliages identiques.

Rayon Interne dans les Corrections Semi-Automatiques

Le rayon interne du pliage peut être affiché dans le masque des Paramètres et est toujours calculé par le contrôleur. La méthode de calcul peut être :

l Graphique

l Numérique

La méthode sélectionnée est définie dans les paramètres génériques.

Dans les Corrections Semi-Automatiques ESA S875, les modifications du rayon interne n'influencent les calculs d'allongement que lorsque le programme est numérique. Si le programme est généré graphiquement, modifier le rayon interne ne recalculera pas automatiquement l'allongement.

Par conséquent, lors de l'application des Corrections Semi-Automatiques ESA S875 dans des programmes numériques, les opérateurs doivent vérifier l'impact des ajustements du rayon interne sur les valeurs de longueur développée.

Directives Opérationnelles pour les Corrections Semi-Automatiques

Pour garantir des performances stables lors de l'utilisation des Corrections Semi-Automatiques ESA S875 :

l Effectuer les modifications uniquement lorsque la machine est à l'arrêt (STOP)

l Appliquer de petites corrections incrémentales

l Confirmer les changements en utilisant les indicateurs à couleurs inversées

l Étendre les corrections avec précaution aux sections ou à la pièce entière

l Vérifier les paramètres du rayon interne dans les programmes numériques

La fonction Corrections Semi-Automatiques ESA S875 est conçue pour optimiser la précision de production tout en maintenant le contrôle opérateur. En permettant une correction directe des axes à l'intérieur du masque de travail, les Corrections Semi-Automatiques ESA S875 améliorent l'efficacité, réduisent les cycles de correction et assurent une qualité de pliage constante.

Une compréhension appropriée et une application structurée des Corrections Semi-Automatiques favorisent un contrôle précis des angles, un positionnement précis de la butée arrière et une répétabilité stable entre les lots de production.

Conclusion

ESA S875 Semiautomatic Corrections offre une méthode directe et efficace pour ajuster les valeurs des axes Y1, Y2, X et R directement depuis le masque semi-automatique pendant que la machine est en statut STOP. Avec la flexibilité d'appliquer des corrections à un seul pli, une section entière partageant le même angle, ou la pièce complète, cette fonction aide à garantir des angles de pliage constants et à augmenter l'efficacité globale de la production. Pour des résultats de pliage stables et précis, il est essentiel de comprendre quand les modifications sont autorisées, comment étendre correctement les corrections et comment les réglages de rayon interne influencent les calculs d'étirement.

Si vous avez besoin d'un accompagnement technique supplémentaire concernant la programmation ESA S875, la configuration des paramètres ou la résolution de problèmes, veuillez contacter notre équipe technique pour un support professionnel. Pour des instructions de configuration plus détaillées, vous pouvez également consulter le manuel des paramètres de la machine.
