Dans le domaine de la transformation des tôles, le contrôle de la course du coulisseau des presses plieuses hydrauliques est un facteur essentiel pour garantir la précision d’usinage. Cette technologie influence directement la régularité de l’angle de pliage et l’efficacité de production en régulant avec précision la trajectoire de mouvement du coulisseau.

I. Principes techniques de base

Les presses plieuses hydrauliques modernes adoptent une solution de commande « intégrée électro-hydraulique-mécanique », qui comprend :

l Système hydraulique pour une puissance de sortie stable

l Capteurs électroniques pour la surveillance de position en temps réel

l Butées mécaniques comme protections de limite physique

l Système CNC pour une commande intelligente en boucle fermée

II. Déroulement du système

1. Phase d'initialisation
Le système CNC calcule automatiquement les paramètres optimaux à partir des programmes prédéfinis, notamment :

○ Vitesse du coulisseau (réglable de 20 à 200 mm/s)

○ Précision de positionnement (±0,01 mm)

○ Courbe de pression (adaptée aux propriétés du matériau)

2. Phase de fonctionnement
Des règles linéaires de haute précision échantillonnent à 500 Hz, fournissant un retour d'information en temps réel sur la position du coulisseau. Si des écarts sont détectés, le système les compense en 0,05 seconde.

3. Phase d'arrêt
Un système de freinage en trois étapes assure un arrêt précis :

1. Pré-décélération électronique

2. Amortissement hydraulique

3. Positionnement final par butées mécaniques

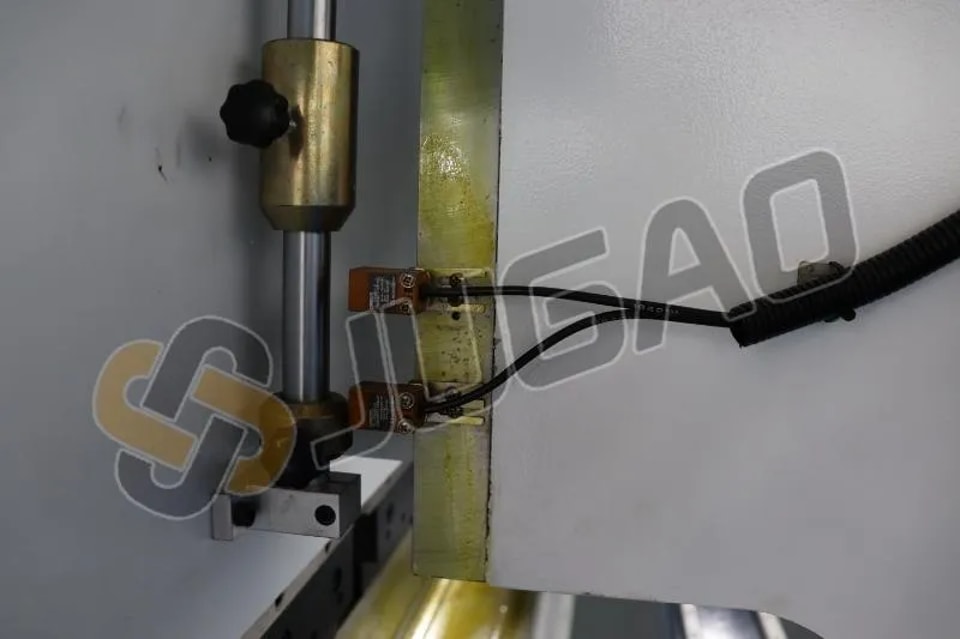

III. Guide de réglage des butées mécaniques

1. Préparation des mesures

○ Étalonner les surfaces de référence à l'aide de télémètres laser

○ Saisir les paramètres du matériau (type/épaisseur/dureté)

2. Réglage des butées

○ Butée supérieure : définit la position de départ de sécurité

○ Butée inférieure : détermine la profondeur de pliage
(Équipées de mécanismes de verrouillage rapide, temps de réglage < 30 secondes)

IV. Comparaison des avantages techniques

Cas d'application innovant

Un fabricant de pièces automobiles a obtenu les résultats suivants après l'adoption de ce système :

○ Le taux de qualification des produits a augmenté de99,8 %

○ Le temps de changement d’outil a été réduit de65 %

○ La consommation d’énergie a été réduite de22 %
