Rayon de pliage

Quel est le rayon de pliage de la tôle ?

Le rayon de pliage de la tôle est une valeur requise dans les plans de tôlerie, mais il est difficile d’en déterminer la valeur précise en fabrication réelle. Il dépend dans une certaine mesure de l’épaisseur du matériau, de la pression de la presse plieuse, de la largeur de la rainure de la matrice inférieure de l’outil de pliage, etc.

Alors, comment obtenir le rayon de pliage de la tôle ?

1. Épaisseur de la tôle

Tout d’abord, l’épaisseur de la tôle constitue un critère important pour déterminer le pliage de la tôle.

En général, lorsque l’épaisseur de la tôle ne dépasse pas 6 mm, cette épaisseur peut être utilisée directement comme rayon de pliage intérieur lors du pliage.

Lorsque l’épaisseur de la tôle est supérieure à 6 mm et inférieure à 12 mm, le rayon de pliage intérieur est généralement de 1,25 à 1,5 fois l’épaisseur de la tôle. Lorsque l’épaisseur de la tôle n’est pas inférieure à 12 mm, le rayon de pliage intérieur est généralement de 2 à 3 fois l’épaisseur de la tôle.

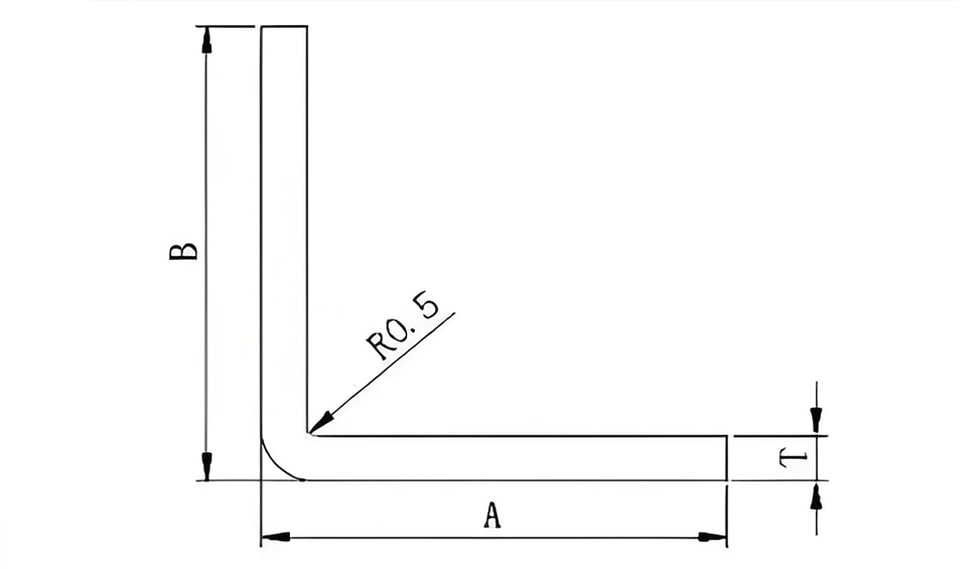

Lorsque le rayon de pliage est R=0,5, l’épaisseur générale de la tôle T est de 0,5 mm. Si l’on a besoin d’un rayon supérieur ou inférieur à l’épaisseur de la tôle, un outillage spécial est nécessaire pour l’usinage.

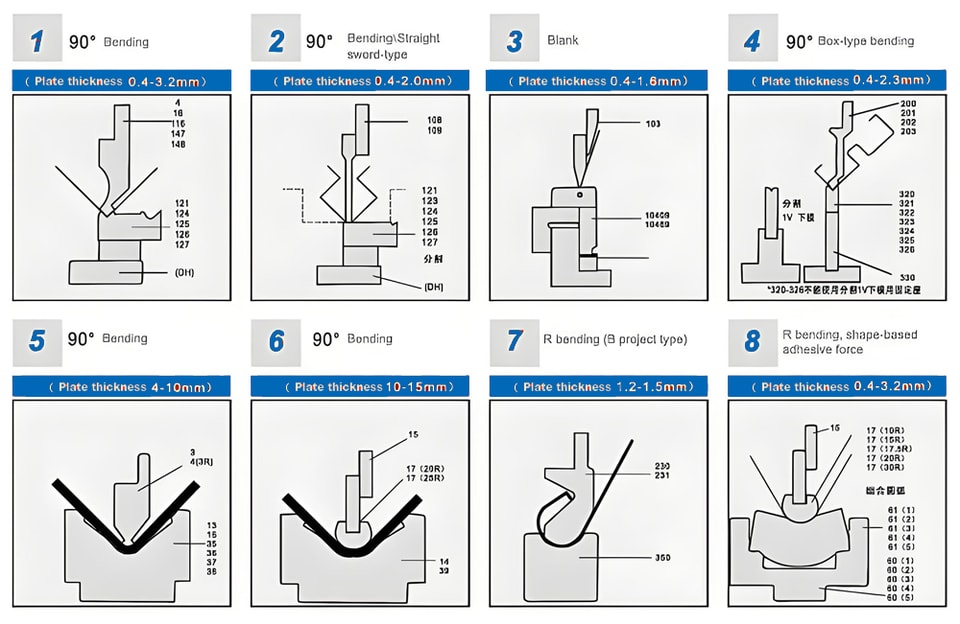

Lorsque le plan de tôlerie exige un pliage à 90° et que le rayon de pliage est particulièrement faible, la tôle doit d’abord être rainurée, puis pliée. Des poinçons et matrices supérieurs et inférieurs spéciaux de la presse plieuse peuvent également être utilisés.

2. Largeur de la rainure de la matrice inférieure de l’outil de pliage

Par ailleurs, de nombreuses expériences en tôlerie ont montré que la largeur de la rainure de la matrice inférieure de l’outil de pliage entretient un certain rapport avec la taille du rayon de pliage.

Par exemple : une tôle de 1,0 mm pliée avec une largeur de rainure de 8 mm donne, dans des conditions idéales, un rayon de pliage obtenu de R1.

Si l’on utilise une largeur de rainure de 20 mm pour le pliage, comme le poinçon supérieur se déplace vers le bas pendant le pliage, la profondeur de la tôle étirée atteint un certain angle.

On sait alors que la zone de la rainure de 20 mm de large est plus grande que celle de 8 mm. Lors d’un pliage avec une rainure de 20 mm de large, la zone d’étirement augmente également et l’angle R augmente lui aussi.

Par conséquent, lorsqu’il existe une exigence concernant le rayon de pliage de la tôle sans endommager le moule de la presse plieuse, nous essayons d’utiliser une rainure étroite pour le pliage.

Dans des circonstances normales, il est recommandé de travailler selon le rapport standard entre l’épaisseur de la tôle et la largeur de rainure de 1:8. Le rapport minimal ne doit pas être inférieur à 1:6. Le pliage de tôle peut être légèrement plus faible, mais pas inférieur à 1:4.

Conseil : si la résistance le permet, il est préférable d’utiliser d’abord la méthode de rainurage puis de pliage afin d’obtenir un petit rayon de pliage de tôle.
