Choisir la bonne cintreuse de tubes ? Comprendre ces 8 spécifications suffit

Que vous construisiez un nouvel atelier ou modernisiez une ligne de production, les caractéristiques de votre cintreuse de tubes déterminent directement votre efficacité, votre précision et la qualité de vos produits. Ci-dessous, nous détaillons ces 8 paramètres clés pour vous aider à choisir la machine adaptée.

1. Capacité de cintrage : quelle taille de tube peut-elle cintrer ?

C’est l’indicateur le plus fondamental—il s’agit du diamètre extérieur maximal du tube et de l’épaisseur de paroi que la machine peut traiter. Une machine spécialement conçue pour des tubes en acier inoxydable de 50 mm peut ne pas être capable de cintrer un tube en acier carbone à paroi épaisse du même diamètre extérieur. Choisissez toujours en fonction du type de matériau et de la taille que vous utilisez le plus souvent, en prévoyant une marge de 20 %.

2. Rayon de cintrage et rayon de ligne de centre (CLR) : quel niveau de courbure peut-elle atteindre ?

Le rayon de cintrage est généralement exprimé en « 1,5D, 2D », où D correspond au diamètre extérieur du tube. Un rayon plus petit permet un cintrage plus serré, mais augmente aussi le risque de plissement. Ce paramètre est essentiel si votre produit exige de petits rayons ou des courbes précises.

3. Type de système d’entraînement : manuel, NC ou CNC ?

Le mode manuel convient aux petits ateliers et à la réalisation d’échantillons ; le NC (commande numérique) convient à la production semi-automatique, en lots moyens et répétitive ; le CNC (commande numérique par ordinateur), avec commande multi-axes et programmation logicielle, convient à la production de haute précision et en grande série. Choisissez en fonction de votre budget, du niveau de compétence de vos opérateurs et du volume de production.

4. Compatibilité des tubes : quels matériaux peut-elle cintrer ?

acier inoxydable, cuivre, aluminium et acier carbone—Chaque métal présente des caractéristiques de cintrage différentes. Vérifiez si la machine prend en charge les matériaux que vous utilisez couramment et si elle est équipée de mandrins ou de matrices dédiés. Certains modèles peuvent régler automatiquement la pression et la vitesse pour s’adapter à différents matériaux, évitant ainsi les fissures et le retour élastique.

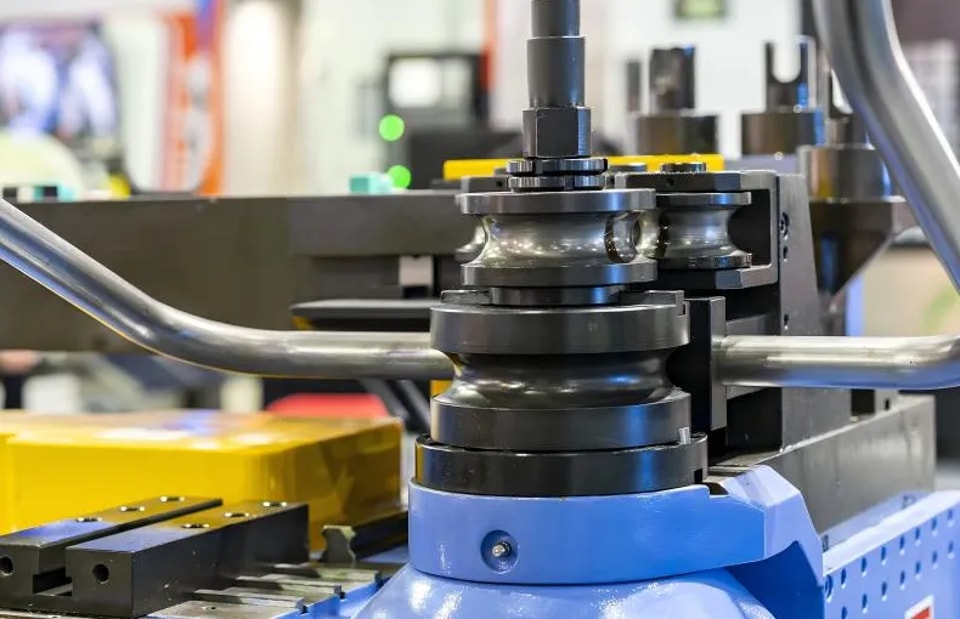

5. Options de mandrin et de matrice : peut-elle bien cintrer les tubes à paroi mince ?

Un mandrin soutient le tube par l’intérieur, empêchant l’aplatissement ou le plissement—indispensable pour le cintrage des tubes à paroi mince ou des tubes à faible rayon. Vérifiez également les options telles que les matrices anti-plissement, les matrices de pression et les matrices à changement rapide ; elles peuvent améliorer considérablement l’efficacité et réduire le temps de changement.

6. Précision et répétabilité de l’angle de cintrage : quelle précision ? quelle stabilité ?

Les machines CNC haut de gamme peuvent atteindre des tolérances angulaires de±0.1°. Une bonne répétabilité signifie que chaque cintrage est identique, ce qui élimine la nécessité de recalibrages fréquents. Si vous réalisez des cintrages complexes sur plusieurs plans et avec plusieurs rayons, un système de commande de haute précision peut vous faire gagner un temps considérable en matière et en réglage.

7. Système de commande et interface utilisateur : est-elle facile à utiliser ?

Les machines CNC modernes sont équipées d’écrans tactiles, de simulation 3D et de fonctions de compensation automatique. Une bonne interface réduit les erreurs de programmation et améliore l’efficacité. Lors du choix d’une machine, vérifiez si elle prend en charge la programmation hors ligne, l’importation de fichiers CAO et la surveillance numérique des paramètres de cintrage.

8. Structure de la machine et durabilité : combien d’années peut-elle durer ?

La rigidité du bâti, la qualité des composants hydrauliques ou servo et la conception du système de serrage influencent tous les performances et la durée de vie. Les châssis en acier soudé sont robustes et offrent une bonne absorption des vibrations. Les entraînements servo offrent une précision supérieure, des vitesses plus élevées et nécessitent moins d’entretien que les systèmes hydrauliques traditionnels.

Trois conseils pratiques pour choisir une cintreuse de tubes

1. Analysez d’abord vos besoins de production

Listez les diamètres de tubes, les matériaux et la production quotidienne que vous utilisez le plus souvent. Choisissez une machine juste suffisante pour vos besoins, sans dépenser d’argent supplémentaire pour des fonctions que vous n’utiliserez pas.

2. Pensez à l’extension future

Si vous prévoyez d’étendre vos activités, choisissez une machine CNC pouvant être mise à niveau (par exemple, ajout ultérieur d’axes ou de logiciels avancés). Investir un peu plus aujourd’hui vous fera économiser beaucoup plus demain.

3. Privilégiez la facilité de maintenance

Choisissez un modèle avec des points de lubrification faciles à repérer, des fonctions de diagnostic intuitives et un service après-vente local. Les machines faciles à entretenir ont moins d’arrêts et une durée de vie plus longue.

Réponses rapides à 3 questions fréquemment posées

Quel est le rayon de cintrage idéal pour les tubes en acier inoxydable ? En général, 2D-3D (2 à 3 fois le diamètre extérieur) permet de conserver un cintrage régulier.

Comment éviter le plissement lors du cintrage des tubes ? Utilisez un mandrin et une matrice anti-plissement pour soutenir la partie intérieure, tout en ajustant la force de serrage et la vitesse de cintrage.

Quelles sont les principales différences entre NC et CNC ? Le NC est semi-automatique et contrôle les angles ; le CNC est entièrement automatique, multi-axes, programmable et offre une grande précision.

Lors du choix d’une cintreuse de tubes, tenez compte de ces huit paramètres : capacité de cintrage, rayon de cintrage, système d’entraînement, compatibilité des matériaux, mandrin et matrice, précision et répétabilité, système de commande et durabilité structurelle. Combinez-les avec votre volume de production et vos projets futurs pour acheter la machine qui vous donnera entière satisfaction.
