Analyse complète de la presse plieuse : équipement technique central dans le domaine du formage des métaux

La valeur fondamentale et le principe de fonctionnement depresse plieuse

La plasticité des matériaux métalliques en fait la matière de base de l’industrie moderne, et lapresse plieuseest l’équipement clé permettant d’obtenir un formage de précision grâce à cette caractéristique. En tant qu’équipement central dans le domaine du traitement de la tôle, lapresse plieusetransforme des métaux plats en diverses formes géométriques complexes en contrôlant avec précision le processus de déformation, répondant à un large éventail de besoins de fabrication, de l’aérospatiale aux appareils ménagers du quotidien.

La presse plieuse est un équipement industriel utilisé pour le formage à froid des tôles métalliques. Elle applique une pression contrôlable pour provoquer une déformation plastique de la tôle à un emplacement prédéterminé afin d’obtenir l’angle et la forme requis. En tant qu’équipement central dans le domaine du traitement de la tôle, lapresse plieusepeut répondre à divers besoins de transformation, du pliage simple à passe unique au formage complexe à passes multiples.

Origine de la dénomination de l’équipement et évolution technologique

Le terme professionnel « Press Brake » associe deux concepts clés :

l Press : dérivé du mot latin « pressare », il désigne un dispositif mécanique qui applique une pression

l Brake : en ancien anglais, cela signifie un outil de pression et est utilisé pour décrire les équipements de formage depuis le XIVe siècle

Lespresse plieusemodernes se sont transformées en systèmes de traitement de haute précision intégrant des technologies mécaniques, hydrauliques, électriques et CNC. Leur évolution technologique a connu un bond révolutionnaire, passant du mécanique manuel au contrôle CNC entièrement automatique.

Classification technique et comparaison des performances despresse plieusemodernes

Comparaison des principales technologies d’entraînement

Classification selon le système de commande

Analyse des paramètres techniques essentiels

l Force nominale (tonnage) : détermine l’épaisseur du matériau usinable, formule de calcul : T=(K×S×L×σb)/1000

l (K : coefficient de sécurité 1,2–1,5, S : épaisseur de tôle en mm, L : longueur de pliage en mm, σb : résistance à la traction du matériau en MPa)

l Longueur de l’établi : les spécifications standard vont de 1 m à 12 m, détermine la largeur maximale de traitement

l Hauteur d’ouverture : influe sur la hauteur de la pièce et le choix de la taille des moules

l Système de compensation de déflexion : technologie clé pour garantir la rectitude du pliage des pièces longues

Composants clés et analyse technique

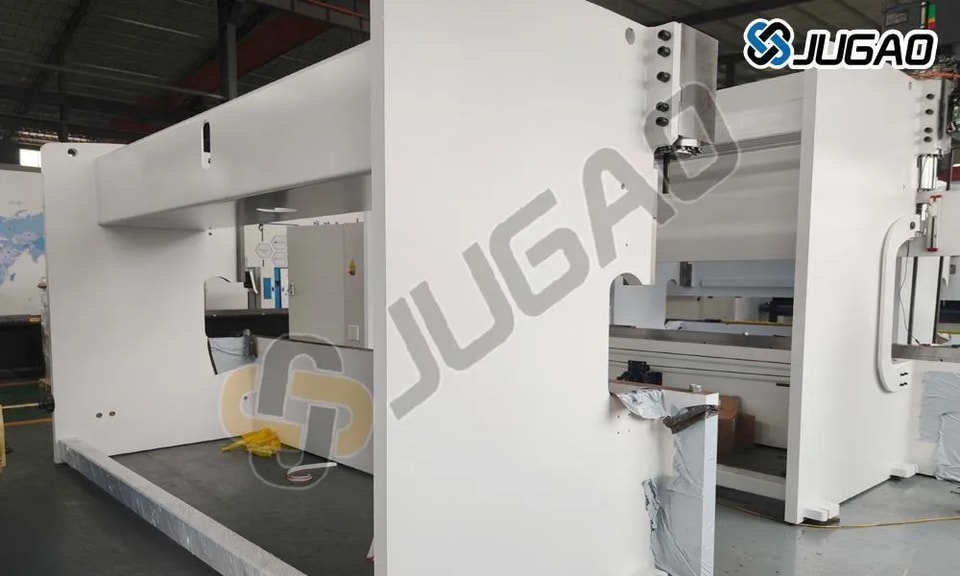

Structure du bâti

l Soudage intégral : bâti de type C / type O, haute rigidité

l Traitement de relaxation des contraintes : traitement de vieillissement vibratoire (élimination de plus de 95 % des contraintes résiduelles)

l Optimisation par éléments finis : déflexion de l’établi <0,02 mm/m

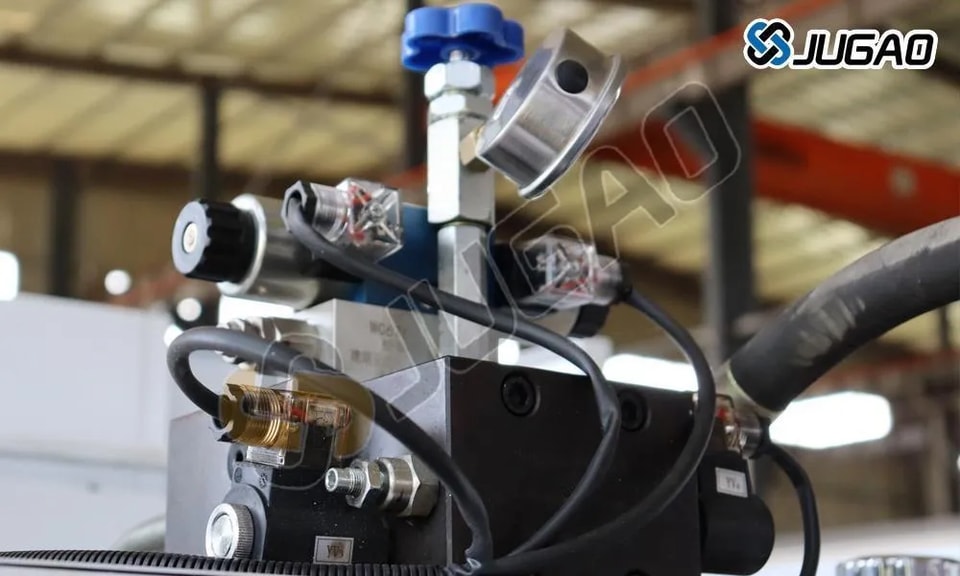

Système hydraulique

l Configuration avancée :

# Servovalve proportionnelle (temps de réponse <10 ms)

# Groupe d’accumulateurs (compensation instantanée du débit)

# Système de contrôle de la température de l’huile (maintien à 40±2 ℃)

l Technologie d’économie d’énergie :

# Pompe à cylindrée variable (économie d’énergie de 30 %)

# Contrôle d’adaptation de la pression

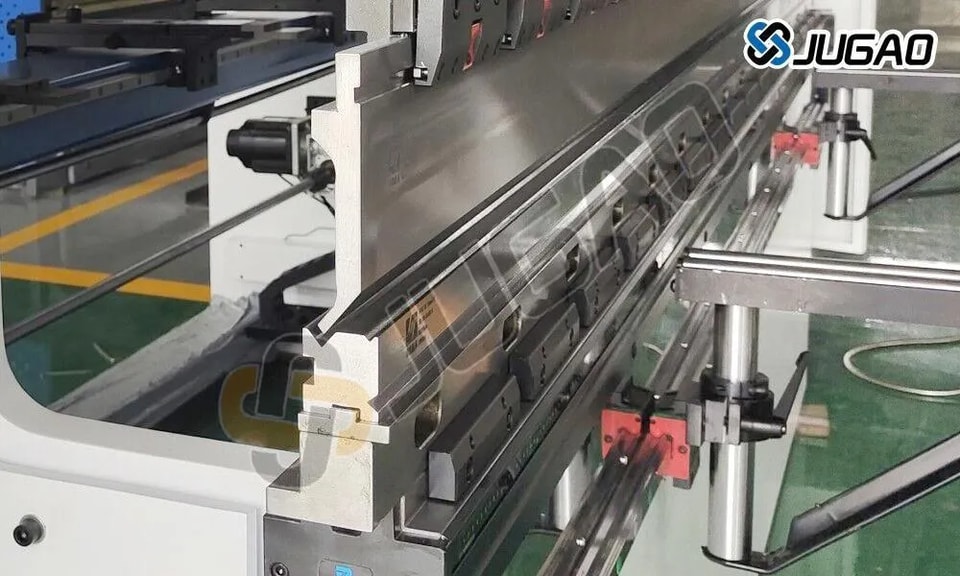

Système de moule

l Normes des matériaux :

# Moule supérieur : 42CrMo (dureté HRC52-54)

# Moule inférieur : Cr12MoV (dureté HRC58-60)

l Paramètres géométriques :

# Largeur de la rainure en V = 6×l’épaisseur du matériau (règle générale)

# Rayon de pointe R = 0,2-0,6×l’épaisseur du matériau

Processus de formage

l Pliage à l’air :la méthode la plus couramment utilisée ; l’angle de formage est déterminé par l’ouverture en V de la matrice inférieure et la profondeur d’enfoncement

l Pliage par appui inférieur :formage de haute précision, nécessitant un contrôle précis de la pression et de la position

l Pliage progressif :processus de formage polygonal complexe

l Pliage par roulage :technologie spéciale pour le formage de grands arcs

Gestion du cycle de vie des équipements

Système de maintenance préventive

l Inspection quotidienne : surveillance de 8 paramètres clés (pression d’huile/température/propreté, etc.)

l Maintenance trimestrielle : détection de la taille des particules dans l’huile hydraulique (norme NAS niveau 8)

l Révision annuelle : calibration de précision des rails de guidage et remplacement des joints

Solution de maintenance intelligente

l Système de surveillance des vibrations (prévision de la durée de vie des roulements)

l Analyse d’huile en ligne (eau/indice d’acidité/contamination)

l Plateforme de diagnostic à distance (prise en charge de la technologie 5G)

Tendances du développement technologique et orientations d’innovation

Application des technologies de pointe

1. Contrôle adaptatif :ajustement en temps réel du procédé en fonction des propriétés du matériau

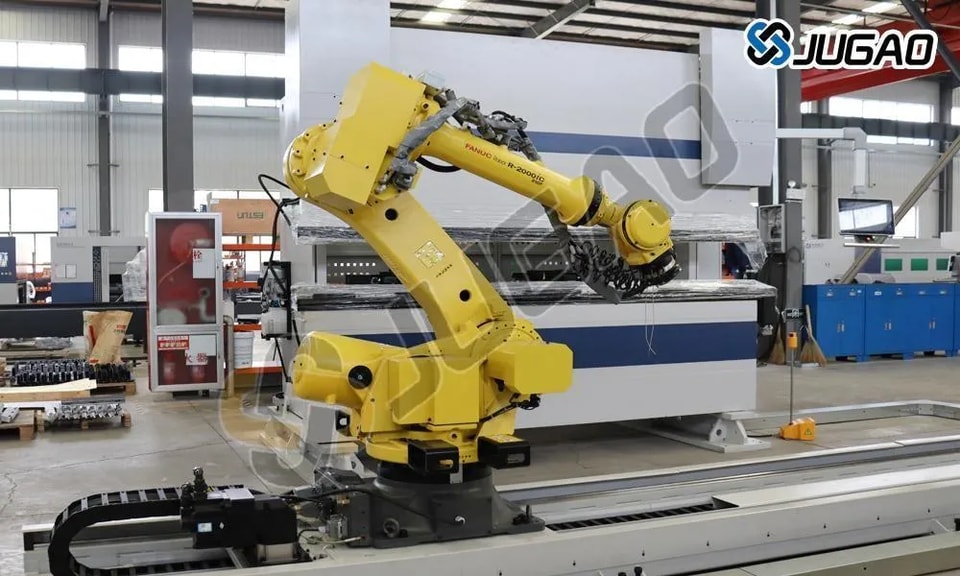

2. Collaboration homme-machine :surveillance des zones de sécurité et assistance au guidage

3. Fabrication verte :efficacité de récupération du brouillard d’huile >99%

4. Chaîne numérique principale :connexion complète des données, de la conception au service

JUGAOpresse plieusereprésente le plus haut niveau technique des équipements actuels de formage des métaux. Sa conception innovante répond non seulement aux besoins actuels de fabrication, mais fournit également un équipement de base fiable pour la construction d’usines intelligentes à l’ère de l’Industrie 4.0. Choisir une solution de pliage adaptée améliorera considérablement les capacités de fabrication et la compétitivité de l’entreprise sur le marché.
