Guide complet pour changer les ouvertures en V sur des matrices multi-V
Guide complet pour changer les ouvertures en V sur des matrices multi-V
Liste de contrôle de préparation avant changement
Avant de commencer le processus de changement d’ouverture en V, effectuez ces préparatifs essentiels :
1. Vérifier les exigences de l’ordre de fabrication
l Vérifier le type et l’épaisseur du matériau
l Confirmer les angles et rayons de pliage requis
l Déterminer la taille optimale de l’ouverture en V (généralement 6 à 12× l’épaisseur du matériau)
2. Rassembler les outils nécessaires
l Clés de la bonne taille pour les brides de matrice
l Équipement de levage (pour des matrices de plus de 15 kg)
l Goupilles ou calibres d’alignement
l Outils d’étalonnage
3. Aménagement de l’aire de travail
l Dégager suffisamment d’espace de travail autour de la presse plieuse
l S’assurer d’un éclairage adéquat
l Préparer des chutes de matériau pour les essais de pliage
Procédure détaillée étape par étape
1. Consignation de sécurité de la machine
l Actionner l’interrupteur principal de sectionnement
l Installer les dispositifs physiques de consignation avec des cadenas de sécurité personnels
l Vérifier l’état d’énergie nulle en tentant de faire fonctionner la machine
l Apposer des étiquettes « NE PAS UTILISER » à tous les points de commande
*Note de sécurité : conformément à l’OSHA 1910.147, toutes les opérations d’entretien et de maintenance exigent la mise en œuvre correcte des procédures de consignation et d’étiquetage.*

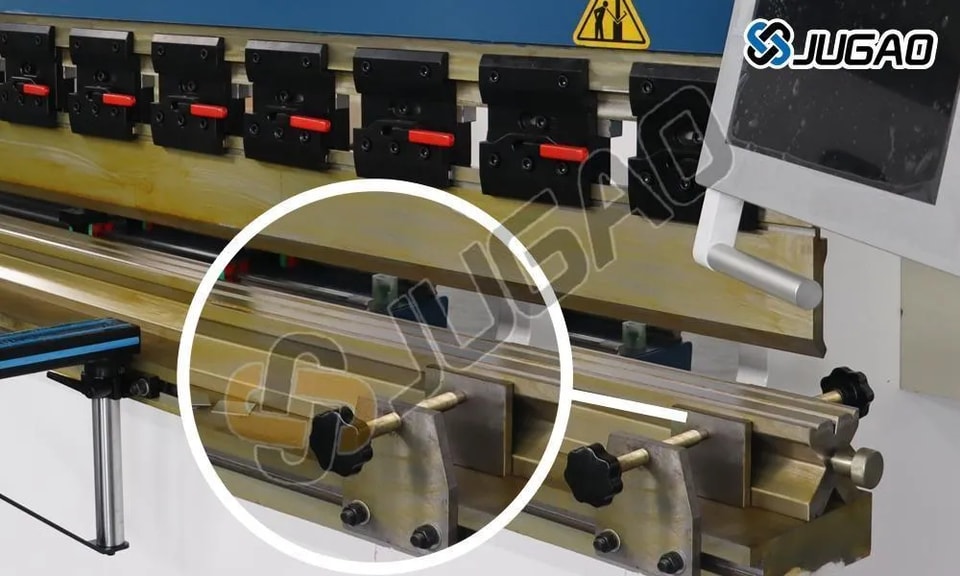

2. Réglage de la bride de matrice
l Identifier le type de bride (mécanique, hydraulique ou pneumatique)
l Pour les brides mécaniques :
Utiliser une clé dynamométrique étalonnée pour une tension constante
Desserrer en croix pour éviter des contraintes inégales
l Pour les systèmes hydrauliques/pneumatiques :
Relâcher la pression lentement à l’aide de la soupape de purge
Surveiller les manomètres pendant la décompression
3. Processus de rotation de la matrice

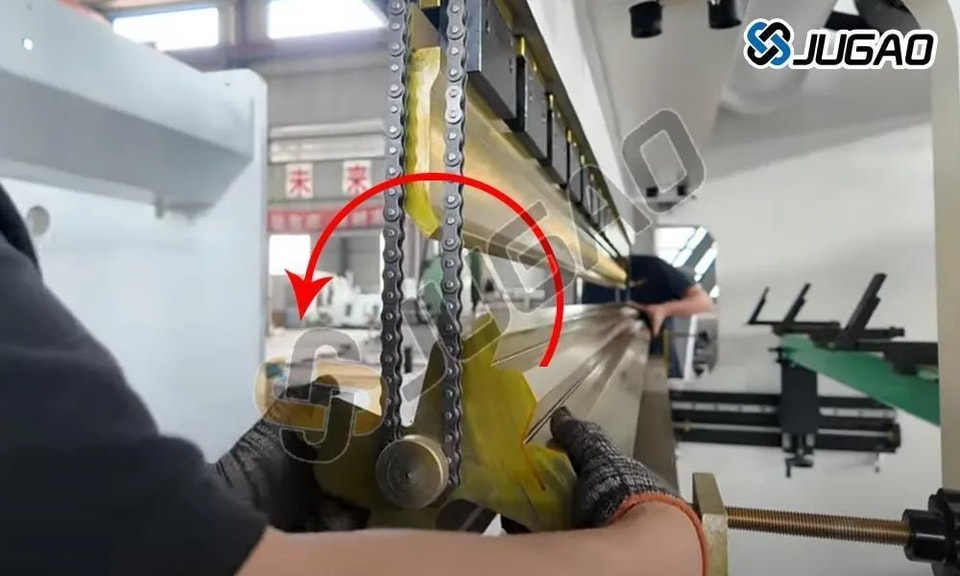

1) Technique de levage
l Utiliser des points de levage équilibrés sur la matrice
l Pour la manutention manuelle :
Conserver le dos bien droit
Soulever avec les jambes, pas avec le dos
Utiliser un levage en équipe pour les matrices de plus de 25 kg
2) Consignes de rotation
l Nettoyer les rainures de la matrice avant la rotation
l Aligner les repères de rotation avec les indicateurs de référence
l Pour les matrices indexées, écouter le « clic » d’enclenchement franc

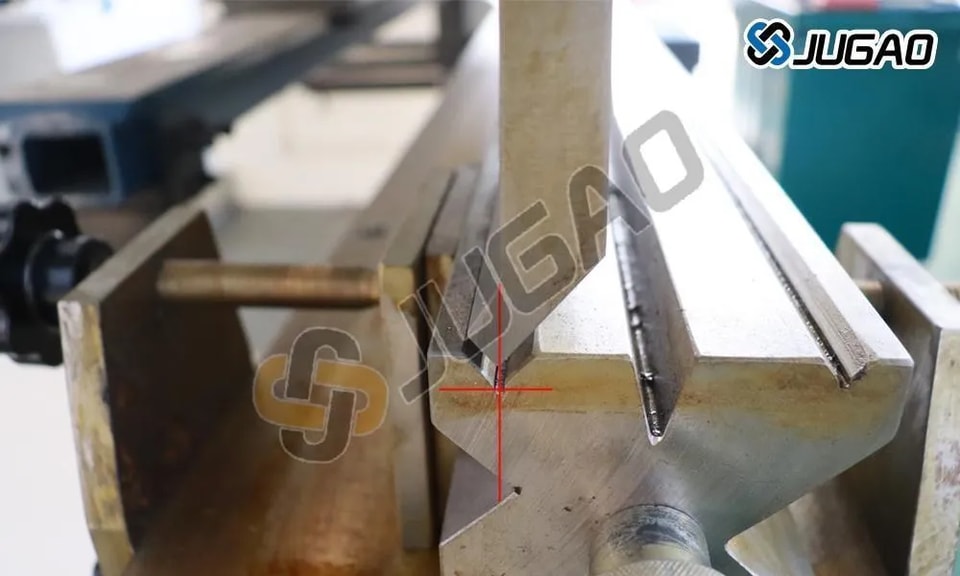

4. Vérification de l’alignement de précision
l Utiliser des comparateurs à cadran pour vérifier :
Alignement vertical (tolérance de ±0,05 mm)
Parallélisme horizontal (±0,1 mm/m)
Centrage entre la matrice et le poinçon
l Techniques avancées :
Alignement laser pour les applications critiques
Projecteurs de profil pour outillages complexes
5. Configuration du système de commande

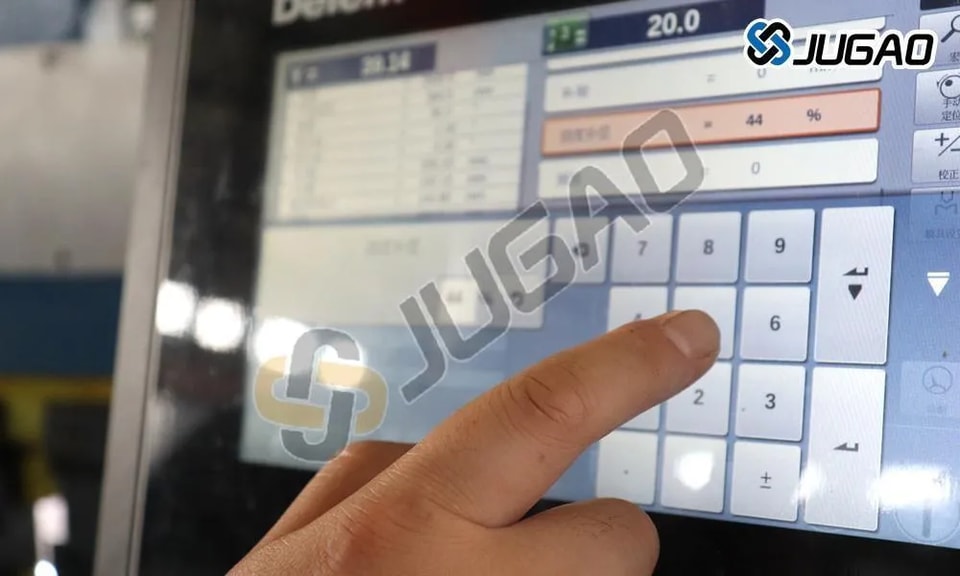

1) Mise à jour des paramètres CNC
l Saisissez la dimension exacte de l’ouverture en V
l Mettez à jour la base de données matière avec :
Module d’élasticité
facteur K
Coefficients de retour élastique
2) Étalonnage de la butée arrière
l Effectuer la procédure de palpage
l Vérifier la répétabilité (±0,02 mm)
l Compenser les décalages de l’outillage
6. Validation et essais
l Protocole d’essai en trois étapes :
① Essai à vide sans matériau
② Essai de pliage sur matériau sacrificiel
③ Vérification de l’échantillon de production
l Critères d’inspection :
Précision de l’angle de pliage (±0,5°)
Qualité de l’état de surface
Cohérence dimensionnelle
Dépannage des problèmes courants
Symptôme | Cause possible | Action corrective |
Plis irréguliers | Matrice mal alignée | Vérifier à nouveau l’alignement avec un niveau de précision |
Tonnage excessif | Ouverture en V incorrecte | Vérifier l’épaisseur du matériau par rapport à la largeur du V |
Matériau marqué | Rainures de matrice sales | Nettoyer et polir les surfaces de contact |
Angles incohérents | Brides desserrées | Reserrer selon les spécifications du fabricant |
Maintenance après changement
1. Entretien des outillages
l Appliquer un revêtement anticorrosion
l Inspecter l’usure des arêtes
l Consigner les heures d’utilisation
2. Vérifications de la machine
l Vérifier la pression hydraulique
l Tester les dispositifs de sécurité
l Nettoyer la zone de travail
3. Documentation du processus
l Enregistrer les paramètres de réglage
l Noter les ajustements effectués
l Documenter les résultats des essais
Conseils avancés de pro
1. Pour la production en grande série :
l Mettre en place des systèmes de matrices à changement rapide
l Utiliser des outillages équipés de tags RFID pour rappeler automatiquement les paramètres
2. Applications de précision :
l Stabiliser thermiquement les outillages
l Envisager des matrices rectifiées micrométriquement pour les finitions critiques
3. Renforcement de la sécurité :
l Installer des capteurs de proximité pour vérifier la position de la matrice
l Mettre en place des systèmes de double vérification pour les réglages critiques
Cette procédure améliorée garantit des résultats optimaux tout en maintenant les normes de sécurité les plus élevées. Reportez-vous toujours au manuel d’utilisation spécifique de votre machine pour connaître les pratiques recommandées par le fabricant.
