Guide d’utilisation du système Cybelec CybTouch 6 C

Si vous souhaitez commencer à utiliser le Cybelec CybTouch 6 C, vous êtes au bon endroit. Dans cet article, je vous guiderai à travers les éléments essentiels de la configuration et de l’utilisation de ce système de commande sophistiqué et convivial, conçu pour améliorer la précision et l’efficacité de vos opérations de métallurgie. Que vous découvriez les systèmes CybTouch ou cherchiez à optimiser votre flux de travail, ce guide vous fournira les informations clés pour tirer le meilleur parti de votre expérience avec le Cybelec CybTouch 6 C. Plongeons ensemble pour exploiter tout le potentiel de vos opérations de métallurgie grâce à cet outil puissant.

Introduction

Le Cybelec CybTouch 6 C est un système de commande à écran tactile de pointe, convivial, spécialement conçu pour le pliage de tôles. Réputé pour son interface intuitive et ses fonctionnalités avancées, il permet aux opérateurs d’atteindre une précision et une efficacité exceptionnelles. Comprendre comment naviguer dans le CybTouch 6 C et l’utiliser est essentiel pour améliorer la productivité et la précision. En maîtrisant ses composants clés, vous pouvez exploiter pleinement les capacités du système afin d’optimiser vos opérations de pliage.

Conçu pour faciliter la commande des presses plieuses, le Cybelec CybTouch 6 C offre une expérience d’utilisation fluide. Veuillez noter qu’en raison des mises à jour logicielles et des variations de configuration des presses plieuses, de légères différences peuvent apparaître par rapport aux informations fournies ici. Maintenir votre système à jour garantit des performances optimales avec le CybTouch 6 C.

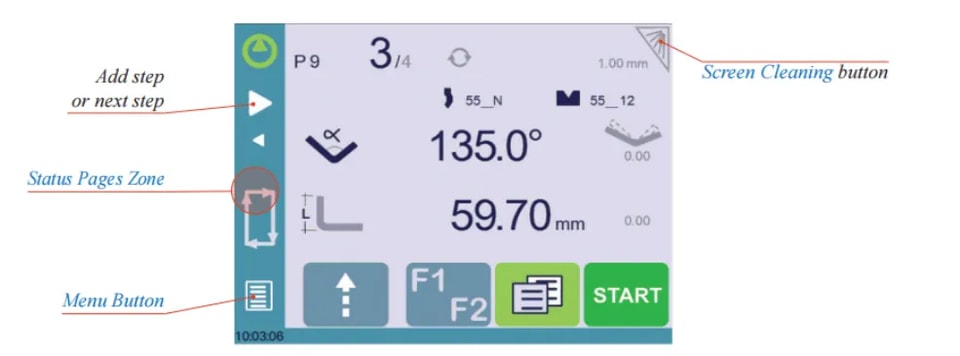

Navigation générale

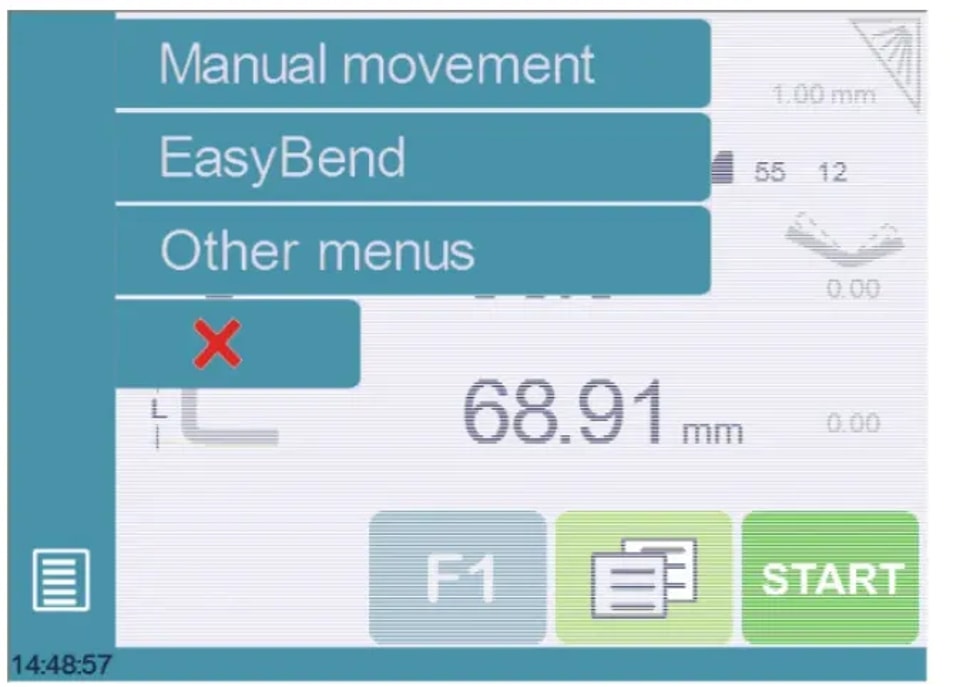

Bouton Menu: Le bouton Menu vous permet de sélectionner directement l’écran souhaité (y accéder immédiatement). Le contenu du menu change en fonction du contexte.

Zone des pages d’état: La zone des pages d’état donne accès à la page d’état. Il s’agit réellement d’une zone active à tout moment depuis n’importe quelle page (sauf celle de l’assistant).

Nettoyage de l’écran: Pour nettoyer l’écran lorsque le CybTouch est sous tension, touchez le bouton. Utilisez uniquement un chiffon doux et humide avec du savon ou un détergent neutre.

Lorsque vous débutez avec le Cybelec CybTouch 6 C, il est essentiel de manipuler l’équipement avec soin afin de préserver sa longévité et ses fonctionnalités. Voici quelques conseils clés pour commencer en toute sécurité et efficacement :

l Évitez les produits chimiques agressifs :Lors du nettoyage ou de l’entretien du CybTouch 6 C, n’utilisez jamais de solvants, d’essence, de benzène, d’alcool ou de substances similaires. Elles peuvent endommager la surface de l’appareil et ses composants internes.

l Pratiques de nettoyage douces :Privilégiez toujours des solutions de nettoyage douces et non abrasives afin de conserver l’interface tactile et le boîtier en parfait état.

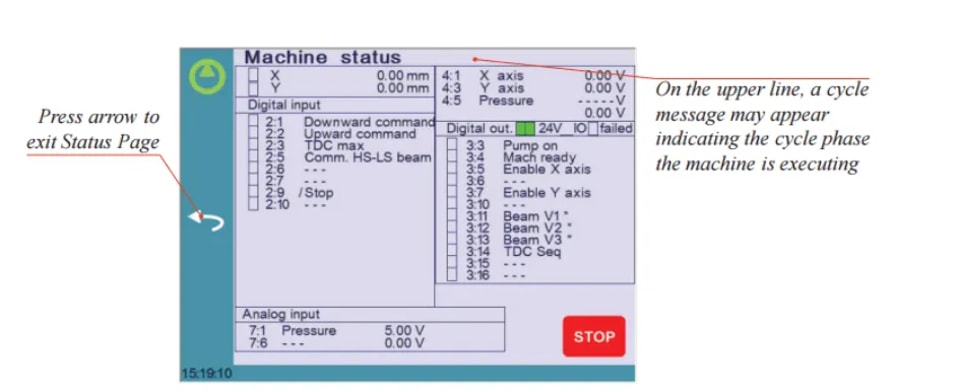

Page d’état

Pour utiliser efficacement le Cybelec CybTouch 6 C, il est essentiel de comprendre les fonctionnalités de sa page d’état.

La page d’état offre une vue d’ensemble complète de toutes les entrées, sorties et positions des axes de la CN, ce qui en fait un outil essentiel lors du réglage de la machine ou du dépannage à distance. Cette fonction améliore l’efficacité opérationnelle en permettant aux utilisateurs d’identifier et de résoudre rapidement les problèmes, même lorsque la machine est installée sur site.

Accéder à la page d’état :

l Vous pouvez facilement accéder à la page d’état depuis n’importe quel endroit du système en appuyant sur la zone des pages d’état.

Quitter la page d’état :

l Pour quitter la page d’état, appuyez simplement sur la flèche située à gauche de l’écran.

En vous familiarisant avec ces fonctionnalités, la prise en main du Cybelec CybTouch 6 C devient plus intuitive et fluide.

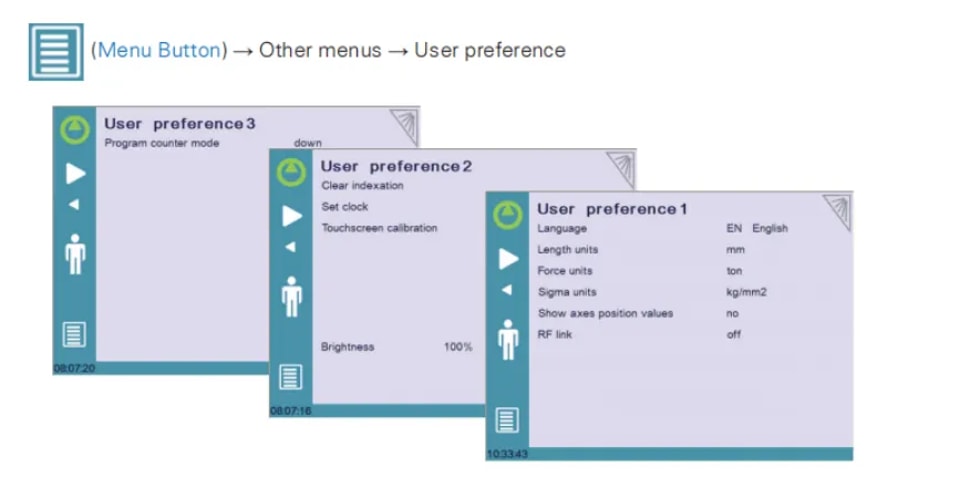

Préférences utilisateur

Pour quitter la page des préférences utilisateur, touchez le bouton Menu.

1. Langue

Pour commencer avec le Cybelec CybTouch 6 C, le choix de votre langue préférée est une première étape simple. Touchez simplement l’option « Langue » à l’écran pour parcourir la liste actuelle des langues disponibles.

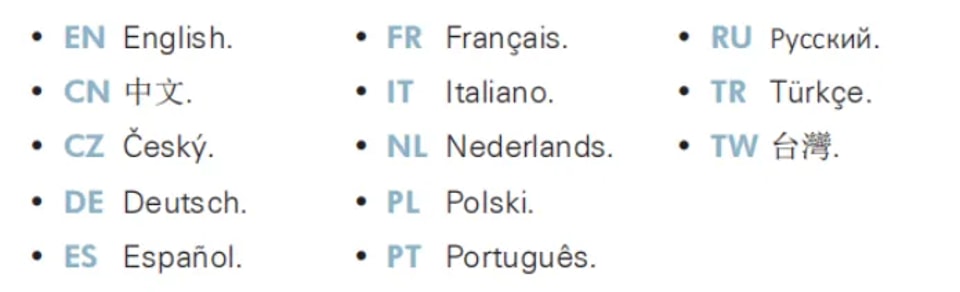

Langues disponibles :

Gardez à l’esprit que cette liste peut être mise à jour et enrichie au fil du temps, avec l’ajout de nouvelles langues dès qu’elles seront disponibles.

2. Unités de longueur

Lorsque vous démarrez avec Cybelec CybTouch 6 C, vous devez configurer les unités de longueur selon vos besoins. Les options disponibles sont les millimètres (mm), les pouces (inch) ouaucune.

Par défaut, si «aucune» est sélectionnée, le système utilisera automatiquement les millimètres comme unité de mesure. Cette flexibilité garantit un fonctionnement de la machine conforme à vos préférences en système métrique ou impérial, et vous permet de démarrer plus facilement vos travaux sur le Cybelec CybTouch 6 C.

3. Unités de force

Ce paramètre permet de choisir entretonne, kNettonnespour l’unité de force à utiliser dans le CybTouch.

4. Unités sigma

Ce paramètre permet de choisir entrekg/mm², N/mm²etpsi(*1000)pour l’unité sigma à utiliser dans le CybTouch.

5. Afficher les axes Valeurs de position

Lorsque vous commencez à utiliser le Cybelec CybTouch 6 C, il est essentiel de comprendre comment afficher les valeurs de position des axes. Cette fonction vous permet de visualiser les positions des axes sur la page numérique de pliage, en offrant un aperçu en temps réel de vos opérations.

l Si vous sélectionnez « non », les positions des axes ne s’afficheront que pendant leurs mouvements respectifs, ce qui vous permettra de vous concentrer sur les changements dynamiques.

l Si vous sélectionnez « oui », les positions s’affichent en continu sous leurs valeurs de consigne respectives, offrant une visibilité permanente.

6. RFLink

Pour bien démarrer avec le Cybelec CybTouch 6 C et tirer le meilleur parti de la fonction RFLink, notez que cette fonction est initialement réglée sur « désactivé » par défaut. Il est essentiel de l’activer à chaque mise sous tension de l’unité de commande numérique (NC), car elle revient automatiquement à l’état « désactivé ». En maîtrisant ce processus, vous garantissez un transfert de données efficace et une bonne connectivité entre vos appareils.

7. Effacer l’indexation

Une fois activée, cette fonction efface l’index et la machine les recherche, comme lors de la mise sous tension, ce qui permet à l’opérateur de réindexer sa machine sans l’éteindre.

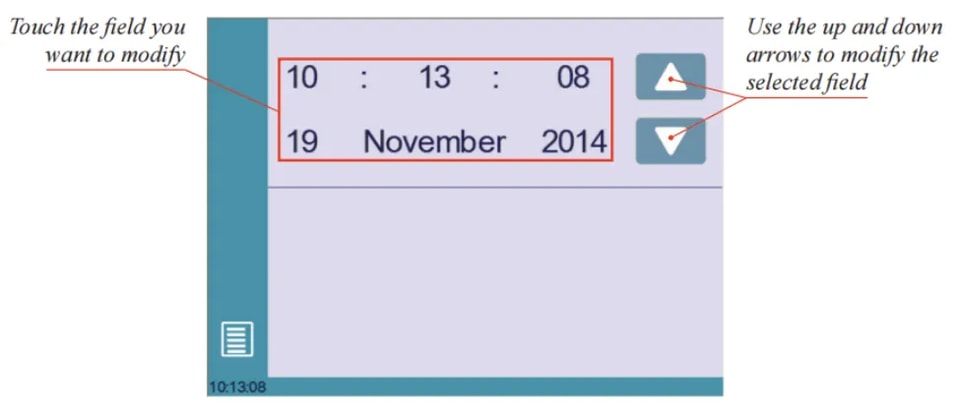

8. Régler l’horloge

Permet à l’utilisateur de régler l’heure et la date sur le CybTouch.

9. Écran tactile Étalonnage

Comme un opérateur grand aura tendance à toucher l’écran plus haut qu’un opérateur plus petit, cette fonction permet d’étalonner l’écran tactile et de s’assurer également de son bon fonctionnement.

10. Luminosité xx % Éco xx %

La luminosité de l’écran pour le mode normal et le mode Éco peut être définie :

l Touchez le mode dont vous souhaitez modifier la luminosité.

l Utilisez lesboutons pour régler la luminosité.

11. Compteur de programme mode

Lorsque vous êtes prêt àdémarrer avec Cybelec CybTouch 6 C, une fonction essentielle à explorer est le mode Compteur de programme. Ce paramètre est crucial pour définir le fonctionnement du compteur de pièces pendant les processus d’usinage.

Sur la commande CybTouch 6 C, le mode Compteur de programme peut être réglé sur deux modes distincts :MontéeouDescente.

l Mode croissant :Le compteur commence à zéro et s’incrémente jusqu’à atteindre le nombre souhaité. Ce réglage est idéal lorsque vous devez suivre l’avancement au fur et à mesure de la production des pièces.

l Mode décroissant :Le compteur démarre à un nombre défini et décrémente à chaque pièce terminée jusqu’à atteindre zéro. Ce mode est utile pour décompter un total de lot, afin de garantir l’atteinte des objectifs de production.

Déplacement manuel des axes

Lors du réglage d’une machine avec le Cybelec CybTouch 6 C, il est souvent essentiel de pouvoir déplacer les axes manuellement. Avec le CybTouch 6 C, l’ajustement manuel peut être effectué facilement depuis les emplacements suivants :

l Page Programme ou EasyBend: Accédez à cette page pour commander et ajuster manuellement les axes selon les besoins de vos tâches spécifiques.

l Page de déplacement manuel: Cette page dédiée permet une manipulation manuelle précise des axes de la machine, garantissant un réglage optimal pendant la phase d’installation ou de maintenance.

1. Dans la page Programme ou page EasyBend

Dans la page Programme ou EasyBend, les axes peuvent être déplacés manuellement uniquement lorsque la gestion des outils est désactivée.

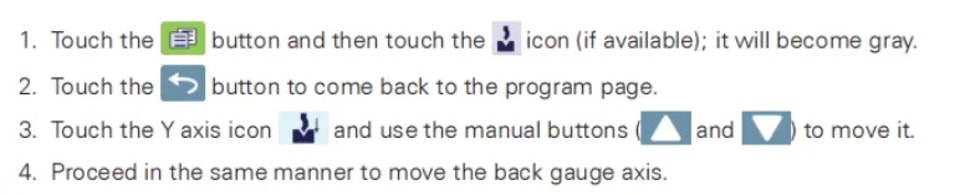

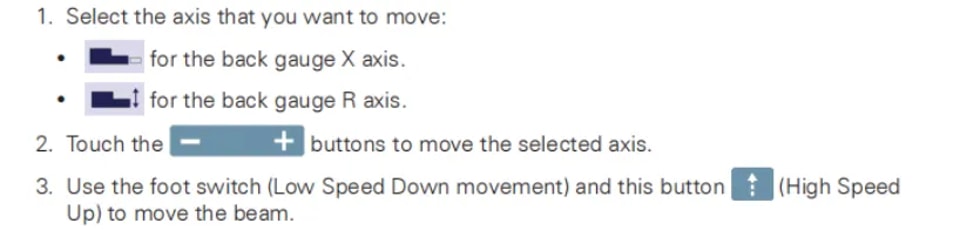

Instruction de réglage:

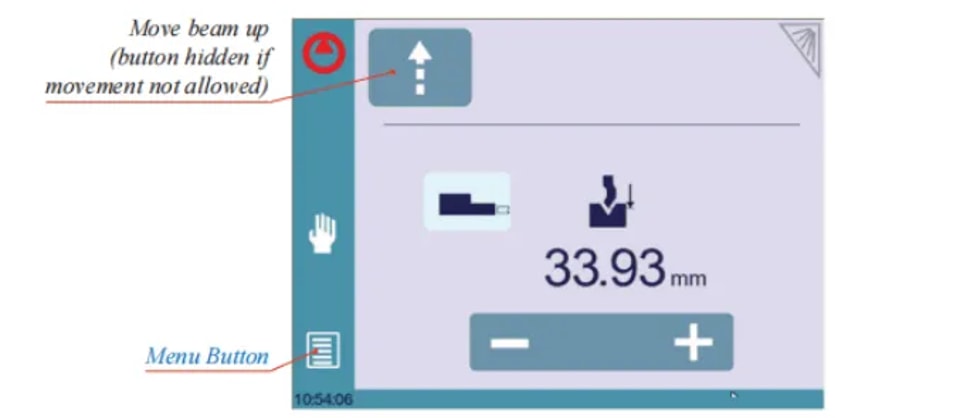

2. Dans la page de déplacement manuel

Instruction de réglage:

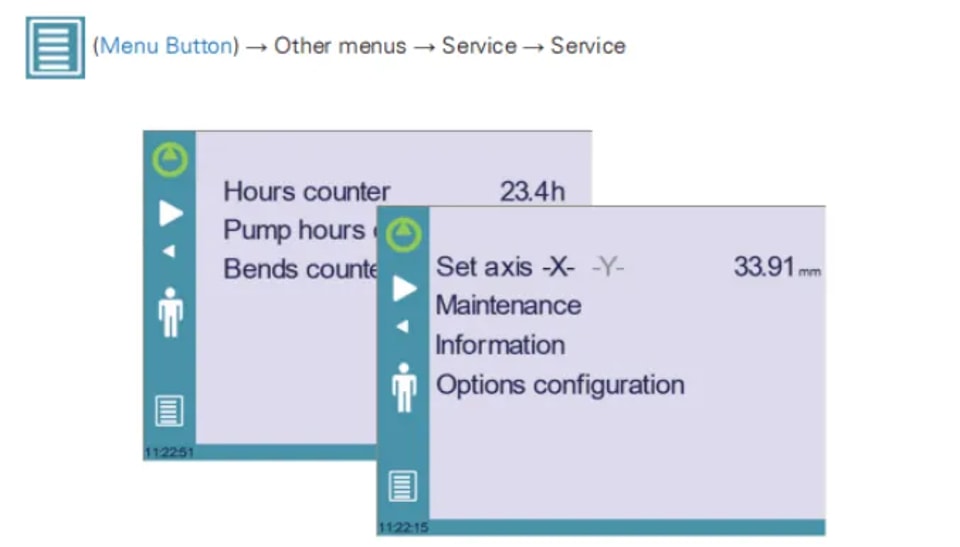

Page Service

1. Régler l’axe

Pour bien démarrer avec le Cybelec CybTouch 6 C, il est important de comprendre les capacités de réglage manuel pour un fonctionnement optimal de la machine. Ce système permet aux opérateurs d’ajuster manuellement la position de la butée arrière (axe X) et de la poutre (axe Y, le cas échéant).

Points clés à prendre en compte :

l Seul le personnel expérimenté doit utiliser cette fonction afin d’éviter d’éventuels dommages mécaniques à la machine.

l N’oubliez pas que tous les réglages effectués seront perdus une fois la machine indexée ; une manipulation prudente est donc cruciale.

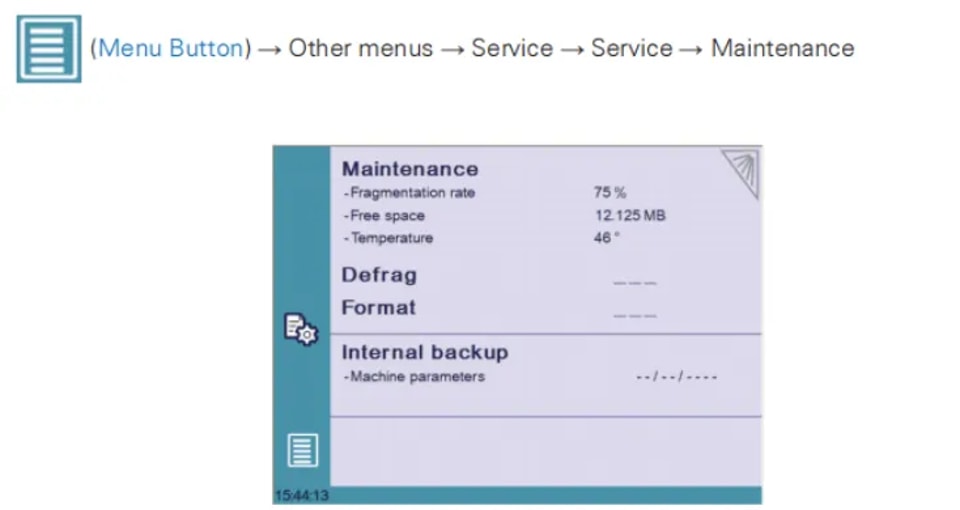

2. Maintenance

La page Maintenance affiche l’état du matériel du CybTouch et permet à l’opérateur d’effectuer différentes actions de maintenance.

Lorsque vous commencez à utiliser le Cybelec CybTouch 6 C, il est essentiel de comprendre que certaines actions nécessitent des codes spécifiques et doivent être effectuées par des techniciens ou à leur demande. Voici un aperçu de ces fonctions essentielles :

l Défragmentation: Cette fonction aide à réorganiser l’espace mémoire du CybTouch 6 C. Pour utiliser cette fonctionnalité, il suffit d’appuyer sur la fonction et de suivre les instructions fournies dans la fenêtre contextuelle jaune.

l Formatage: L’utilisation de la fonction de formatage effacera toutes les données du CybTouch 6 C. Il est impératif de n’effectuer cette opération qu’avec l’assistance d’un technicien qualifié.

l Sauvegarde interne: Conçue spécifiquement pour les OEM et le support. En général, la sauvegarde des paramètres de la machine est effectuée par le fabricant de la machine ou par la société de service. Cette sauvegarde permet à un technicien de maintenance de restaurer les paramètres de fonctionnement d’origine si nécessaire. Si vous devez restaurer des paramètres, consultez un technicien de maintenance et suivez ses directives. N’utilisez cette fonction que dans des situations critiques.

Avant d’utiliser cette fonction, assurez-vous que tous vos fichiers ont été transférés hors du CybTouch 6 C à l’aide de CybTouchTools. Reportez-vous au manuel d’instructions correspondant pour obtenir des consignes détaillées.

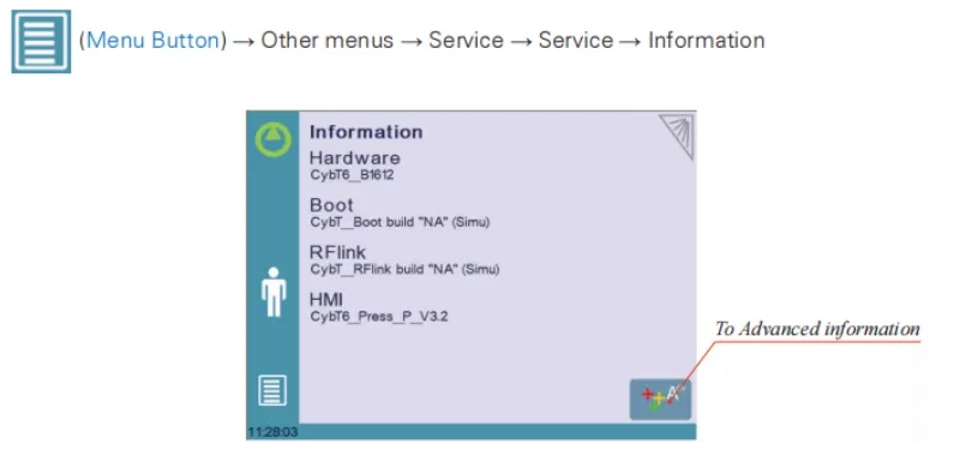

3. Informations

La page Informations de l’interface CybTouch fournit une vue d’ensemble complète des noms et des versions des logiciels installés sur l’appareil. Pour les utilisateurs qui souhaitent aller plus loin et démarrer avec le Cybelec CybTouch 6 C, l’appui sur le bouton Avancé affiche des informations plus détaillées, vous donnant ainsi tous les éléments nécessaires pour comprendre et utiliser pleinement votre système CybTouch.

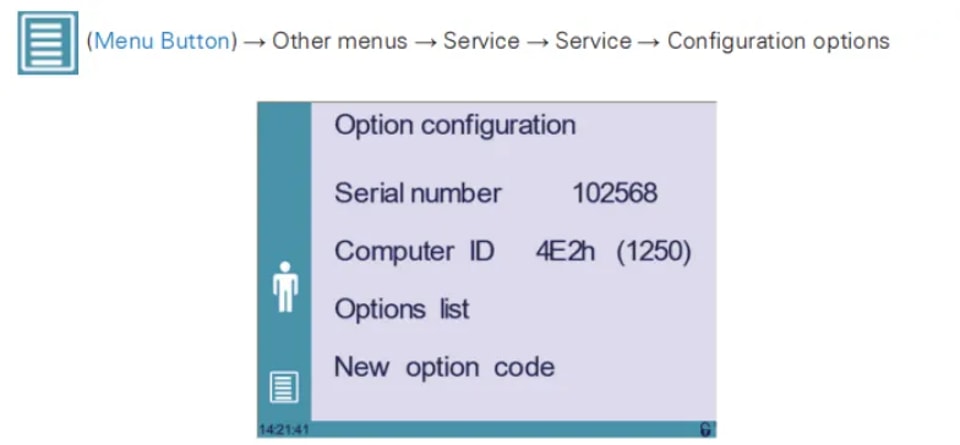

4. Configuration Options

Lorsque vous commencez à utiliser le Cybelec CybTouch 6 C, vous pouvez explorer ses options de configuration polyvalentes. L’accès à ce menu affiche une page dédiée à l’identification de l’ordinateur et à la gestion des options de la machine.

l Numéro de sérieLe numéro de série du CybTouch est crucial et est saisi en usine lors de la configuration initiale de la machine. Ce numéro est intrinsèquement lié à la liste des options de la machine, et sa modification peut entraîner la perte de toutes les options installées.

l ID de l’ordinateurL’ID de l’ordinateur, visible sur cette ligne, est un code d’identification unique attribué à chaque CybTouch. Ce code, associé au numéro de série, garantit une identification précise de la machine.

l Liste des optionsGrâce à la fonction de liste des options, une fenêtre contextuelle jaune détaillée affiche toutes les options actuellement installées sur le CybTouch.

l Nouveau code d’optionPour améliorer les capacités du CybTouch, la fonction de nouveau code d’option peut être utilisée. Elle ouvre un pavé alphanumérique permettant de saisir un nouveau code d’option, nécessaire à l’installation de fonctions supplémentaires. Le format d’un code d’option est : ABC-DEF-GHI-JKLM.

Conclusion

En conclusion, pour démarrer avec le Cybelec CybTouch 6 C, il faut comprendre et configurer des éléments clés tels que le numéro de série, l’ID de l’ordinateur et la liste des options. Une configuration précise de ces composants garantit un fonctionnement fluide et une personnalisation efficace de votre machine, améliorant ainsi les performances.

Une configuration et une gestion appropriées de votre CybTouch 6 C sont essentielles pour obtenir des performances optimales de la presse plieuse. Si vous avez des questions ou si vous avez besoin d’une assistance supplémentaire, n’hésitez pas à contacter notre équipe. Nos experts sont prêts à vous fournir une assistance détaillée et adaptée à vos besoins spécifiques. Consultez également nos pages de documentation pour obtenir des informations et des ressources plus complètes.
