Dans l'industrie de la presse plieuse, une configuration et une gestion efficaces des outils sont cruciales pour garantir des opérations de pliage précises et de haute qualité. Le système de contrôle DELEM DA53T, largement utilisé pour sa fonctionnalité avancée et sa conception conviviale, permet aux opérateurs d'ajouter facilement de nouveaux outils, optimisant ainsi la configuration des outillages de la machine. Ce guide fournira un guide étape par étape sur la façon d'ajouter de nouvelles matrices supérieures et inférieures au DELEM DA53T, vous aidant à configurer en douceur votre outillage de presse plieuse et garantissant un processus fluide et efficace.

Pourquoi la configuration des outils est importante

La configuration des outils est fondamentale pour le fonctionnement de la presse plieuse. Une configuration appropriée des outils garantit un pliage précis et constant, ce qui est crucial tant pour la qualité du produit que pour l'efficacité de la production. Maîtriser comment ajouter de nouveaux outils au contrôleur DELEM DA53T optimise non seulement les processus de production, mais permet également de répondre avec flexibilité aux diverses exigences des clients.

Ce guide détaillera comment ajouter les poinçons et les matrices au système DELEM DA53T. Veuillez suivre attentivement les étapes pour éviter les erreurs et assurer une configuration d'outil correcte et fiable.

Partie 1 : Ajout de nouveaux poinçons (moules supérieurs)

La première étape de votre configuration d'outillage consiste à ajouter les poinçons, ou moules supérieurs, au contrôleur DELEM DA53T. Suivez les étapes ci-dessous pour configurer les poinçons.

l' Cliquez sur Machine

Commencez le processus en sélectionnant la machine spécifique avec laquelle vous souhaitez travailler sur l'interface DELEM DA53T. Cette étape initiale est cruciale, car elle garantit que les paramètres et configurations que vous appliquez sont adaptés aux capacités et spécifications de la machine choisie. Naviguez dans l'interface en utilisant les commandes de l'écran tactile, conçues pour une utilisation conviviale. Une fois que vous avez identifié le bon modèle de machine, confirmez votre sélection pour continuer. Cette attention particulière aux détails facilite non seulement un processus de configuration plus fluide, mais améliore également l'efficacité globale et la précision des opérations de pliage que vous entreprendrez.

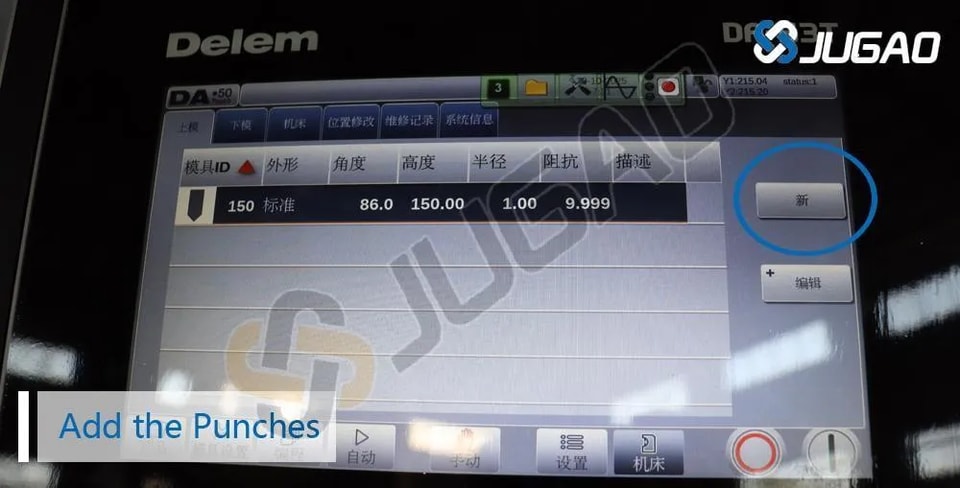

l' Ajouter les poinçons

Dans le panneau de contrôle, naviguez vers la section 'Punches' pour initier le processus d'ajout d'un nouveau poinçon. Cette section est spécifiquement conçue pour gérer les différents poinçons disponibles pour vos opérations de pliage. Une fois dans la section des poinçons, cliquez sur l'option 'Ajouter le poinçon' pour commencer. Cela vous guidera à travers les étapes nécessaires pour intégrer un nouveau poinçon dans le système. Ensuite, cliquez sur le bouton 'Nouveau' pour créer une nouvelle entrée de poinçon. Cette action ouvre un formulaire où vous pouvez saisir des détails essentiels tels que les dimensions, le type de matériau et les spécifications, garantissant que le nouveau poinçon est correctement configuré pour vos besoins.

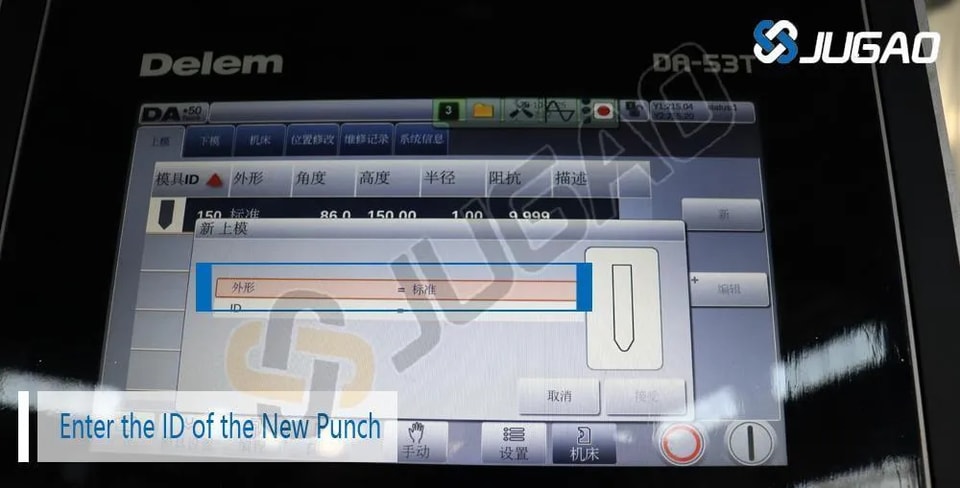

l' Entrez l'ID du nouveau poinçon

Saisissez l'identifiant unique ou le nom du nouveau poinçon dans le champ désigné. Cet identifiant est essentiel, car il doit correspondre directement au moule de poinçon physique que vous installez sur la presse plieuse. Un identifiant bien choisi aide à maintenir l'organisation et garantit que les opérateurs peuvent facilement reconnaître et récupérer le poinçon correct pendant la configuration et l'opération. Il est conseillé d'utiliser une convention de dénomination qui reflète les caractéristiques clés du poinçon, telles que sa taille ou sa fonction, pour faciliter une identification rapide. Cette attention aux détails améliore non seulement l'efficacité du flux de travail, mais minimise également le risque d'erreurs pendant le processus de pliage.

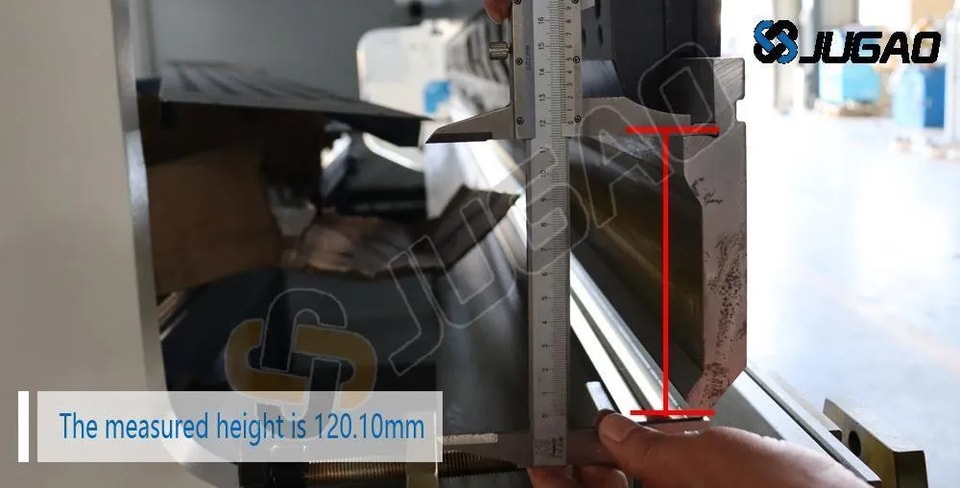

l' Mesurer la hauteur du poinçon

Mesurez la hauteur du nouveau poinçon avec soin pour vous assurer qu'il s'adapte correctement à votre machine. Des mesures précises sont essentielles pour obtenir des performances optimales et éviter tout problème opérationnel. Dans cet exemple, la hauteur mesurée du poinçon est de 120,10 mm. Cette dimension précise est cruciale, car même de légers écarts peuvent affecter l'alignement et la fonctionnalité du poinçon dans la presse plieuse. Après avoir mesuré, vérifiez à nouveau la hauteur pour confirmer son exactitude avant de procéder à l'installation. Un poinçon bien ajusté améliore non seulement la qualité du processus de pliage, mais contribue également à la sécurité globale et à l'efficacité du fonctionnement de la machine.

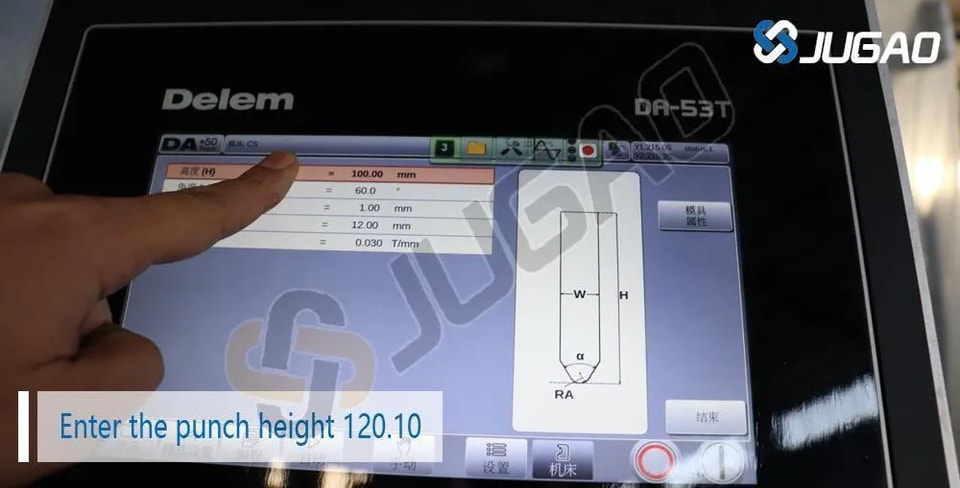

l' Saisir la hauteur du poinçon

Entrez la hauteur de poinçon de 120.10 mm dans le système DELEM DA53T pour garantir que la machine reconnaisse précisément les spécifications du nouveau poinçon. Cette étape est cruciale, car elle permet au système d'ajuster ses paramètres en conséquence, optimisant les opérations de pliage pour s'adapter aux dimensions spécifiques du poinçon. Naviguez vers le champ approprié dans la section des poinçons de l'interface et saisissez la mesure avec précision. Après avoir entré la hauteur, vérifiez que les données sont correctes pour éviter tout problème potentiel pendant le fonctionnement. Cette attention aux détails aide à maintenir l'intégrité du processus de pliage et améliore la productivité globale.

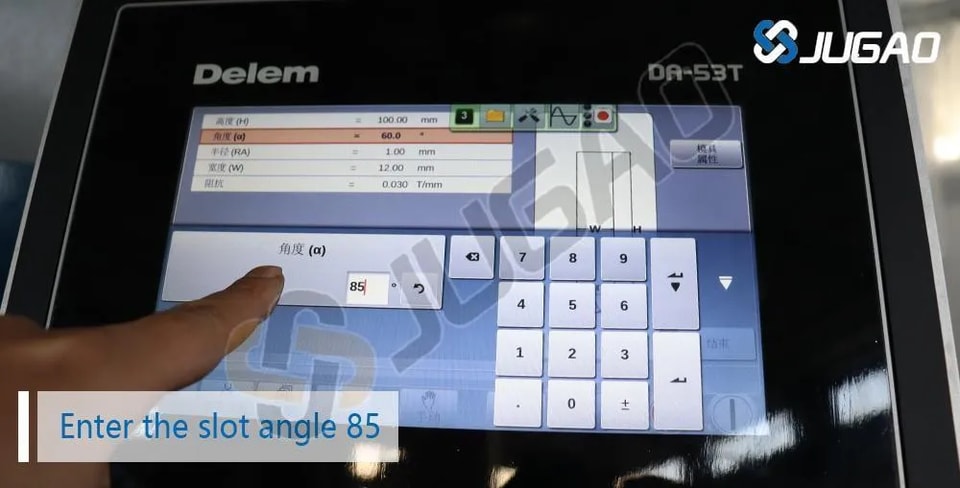

l' Saisir l'angle de fente

L'angle de la fente de poinçon est un facteur critique dans le processus de pliage, car il influence directement la qualité et la précision des plis produits. Pour cette étape particulière, l'angle de la fente est fixé à 85 degrés. Saisir avec précision cette valeur dans le système DELEM DA53T est essentiel pour garantir que la machine fonctionne dans les paramètres spécifiés. Pour ce faire, naviguez vers le champ désigné pour l'angle de la fente de poinçon et saisissez la valeur de 85 degrés. Vérifiez doublement votre saisie pour confirmer son exactitude, car même de légères erreurs peuvent entraîner des désalignements et affecter le résultat global de l'opération de pliage.

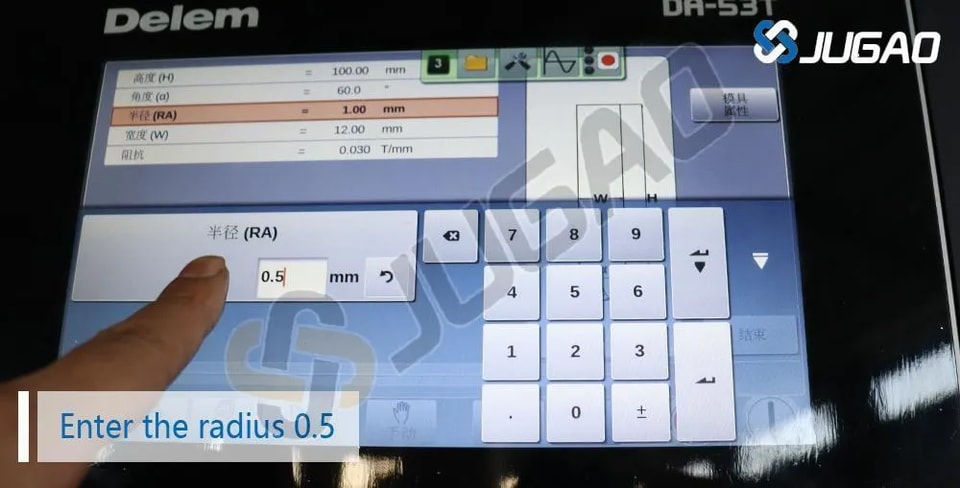

l' Entrer la valeur du rayon

Les poinçons présentent fréquemment un rayon qui est essentiel pour définir le profil de pliage et assurer la courbure souhaitée dans le matériau. Ce rayon joue un rôle important dans la détermination de la forme finale du pli, affectant à la fois l'esthétique et la fonctionnalité. Pour ce poinçon spécifique, le rayon est mesuré à 0,5 mm. Ce rayon relativement petit permet un pliage précis tout en minimisant le risque de déformation du matériau. Il est important de documenter avec précision ce rayon dans le système, car cela garantit que la machine peut exécuter correctement le processus de pliage, produisant des résultats de haute qualité qui répondent aux exigences de conception spécifiées.

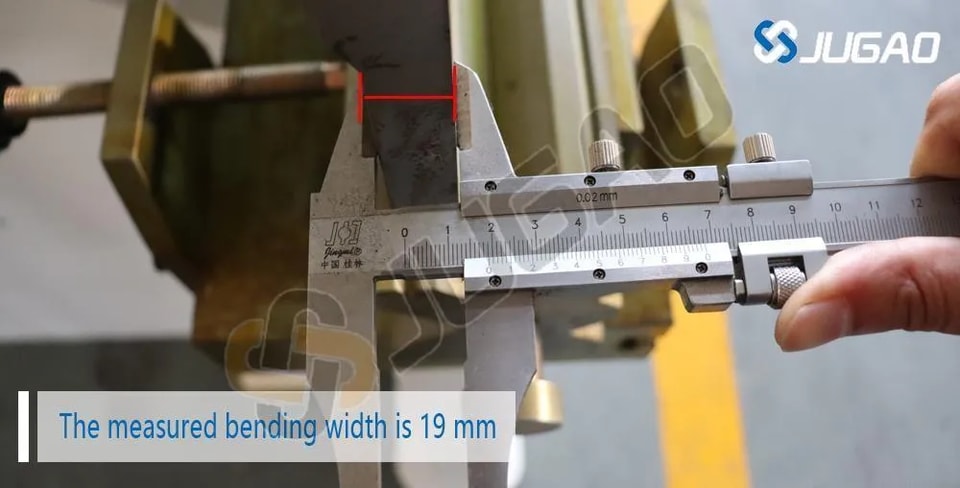

l' Mesurer la largeur du poinçon

Ensuite, passez à la mesure de la largeur du poinçon, car cette dimension est cruciale pour sa compatibilité avec la presse plieuse et l'application de pliage spécifique. Pour cet exemple, la largeur du poinçon est enregistrée à 26,07 mm. Cette mesure est importante car elle affecte directement les capacités de pliage du matériau et les performances globales du poinçon pendant les opérations. Lors de la mesure, assurez-vous que la largeur est prise avec précision et de manière cohérente, en utilisant des outils appropriés pour éviter toute divergence. Une fois que vous avez confirmé la largeur, il est essentiel de saisir cette valeur dans le système, car cela aidera à maintenir un contrôle précis du processus de pliage et à garantir des résultats optimaux.

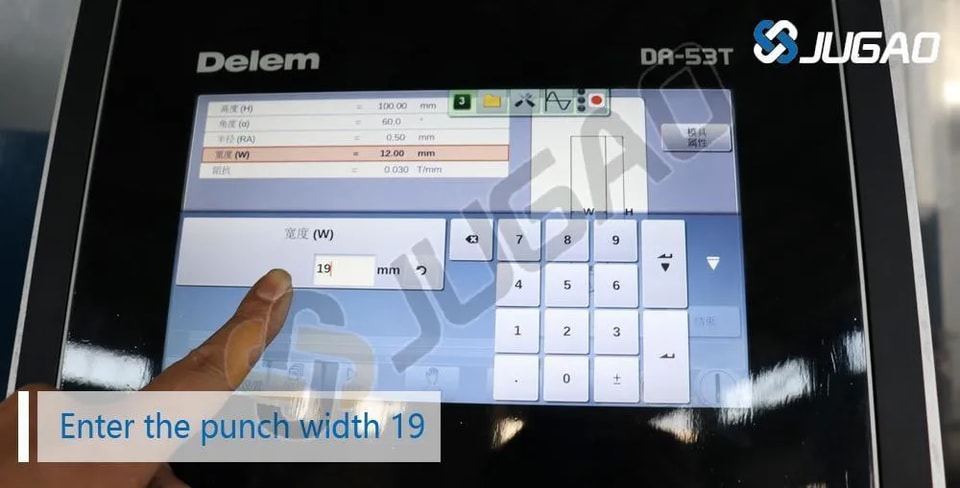

l' Saisir la largeur du poinçon

Entrez la largeur du poinçon, qui est de 26,07 mm, dans le contrôleur DELEM DA53T pour garantir que la machine reconnaît cette dimension critique. Cette étape est essentielle pour maintenir la précision et l'efficacité du processus de pliage. Commencez par accéder à la section appropriée de l'interface du contrôleur désignée pour les spécifications du poinçon. Saisissez soigneusement la mesure de largeur, en veillant à ce qu'elle soit entrée correctement pour éviter toute erreur opérationnelle. Après avoir saisi la valeur, vérifiez-la une deuxième fois pour en assurer l'exactitude, car même des erreurs mineures peuvent entraîner des problèmes importants lors des opérations de pliage. Documenter correctement la largeur du poinçon aidera à améliorer les performances globales et la fiabilité de votre machine.

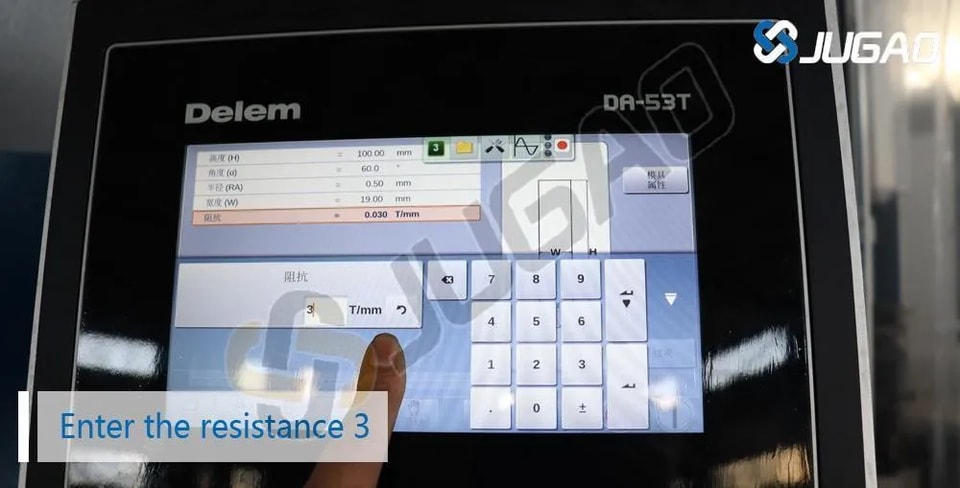

l' Saisir la valeur de résistance

Entrez la valeur de résistance pour le poinçon dans le système, car ce paramètre est crucial pour garantir des performances optimales pendant le processus de pliage. Dans ce cas, la résistance est configurée à une valeur de 3. Ce réglage influence la façon dont le poinçon interagit avec le matériau, affectant à la fois la qualité du pli et l'efficacité globale de l'opération. Pour saisir cette valeur, naviguez vers la section désignée dans le contrôleur DELEM DA53T qui traite des paramètres du poinçon. Saisissez soigneusement la valeur de résistance de 3, en veillant à ce qu'elle soit précise pour éviter tout problème potentiel pendant la production. Vérifiez votre saisie pour confirmer son exactitude, car cette attention aux détails aidera à maintenir l'intégrité et la fiabilité du processus de pliage.

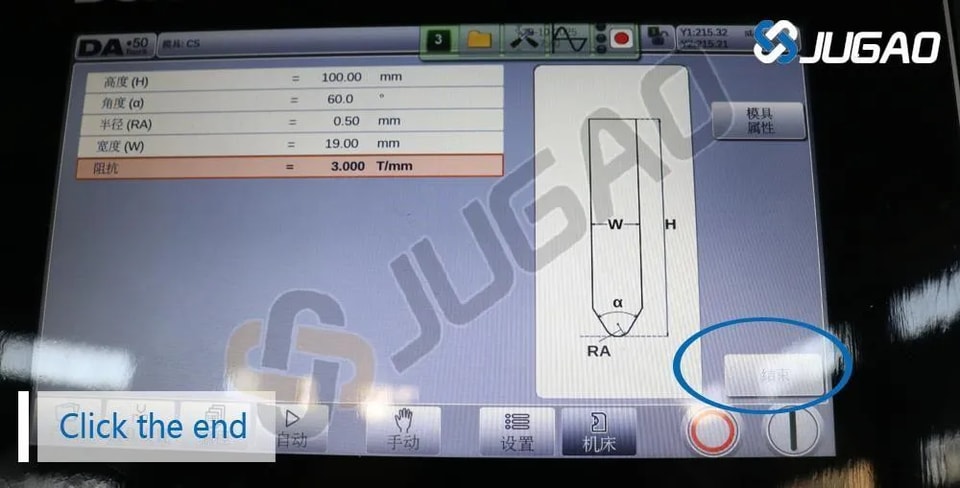

l' Sauvegarder et terminer

Une fois que tous les paramètres de poinçonnage ont été saisis avec précision dans le contrôleur DELEM DA53T, il est essentiel de finaliser la configuration en cliquant sur le bouton 'Fin'. Cette action sauvegardera toutes les configurations que vous avez saisies, garantissant que la machine conserve les paramètres spécifiés pour les opérations futures. Avant de cliquer sur 'Fin', prenez un moment pour revoir tous les paramètres une dernière fois, en confirmant que chaque valeur est correcte et complète. Cette étape est cruciale, car toute omission pourrait entraîner des inefficacités opérationnelles ou des erreurs lors du processus de pliage. En sauvegardant la configuration de poinçonnage, vous facilitez un flux de travail plus fluide et améliorez l'efficacité globale de vos opérations de production.

Partie 2 : Ajout de nouvelles matrices (moules inférieurs)

Après avoir configuré avec succès les poinçons, l'étape suivante consiste à ajouter les matrices, également appelées moules inférieurs, pour finaliser la configuration de l'outillage. Cette étape est cruciale pour garantir que le processus de pliage fonctionne de manière fluide et efficace. Commencez par sélectionner les matrices appropriées qui correspondent aux spécifications des poinçons que vous venez de configurer. Positionnez soigneusement les matrices dans la zone désignée de la machine, en assurant un alignement correct pour des performances optimales. Portez une attention particulière aux dimensions et à la compatibilité des matrices, car ces facteurs auront un impact direct sur la qualité des plis produits. Suivez ces étapes avec diligence pour assurer une intégration transparente des matrices dans la configuration globale de l'outillage, ouvrant la voie à des opérations de pliage précises et efficaces.

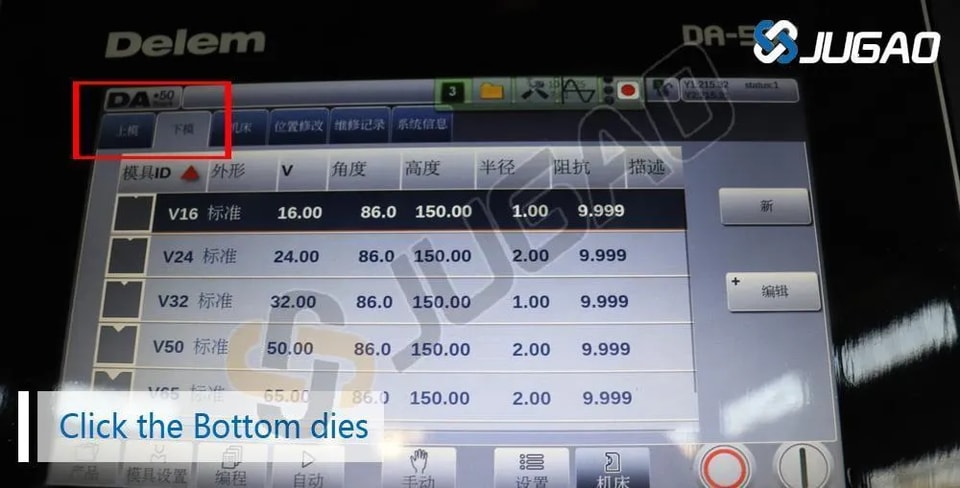

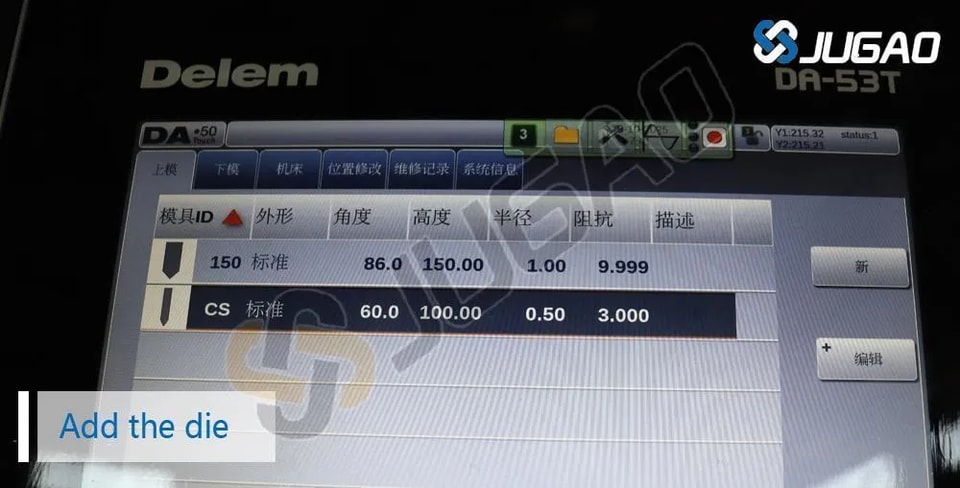

l' Cliquez sur la section des matrices inférieures

Naviguez vers la section 'Bottom Dies' de l'interface DELEM DA53T pour initier le processus d'ajout de la nouvelle matrice. Cette section est spécifiquement désignée pour configurer les moules inférieurs, qui jouent un rôle vital dans le processus de pliage. Une fois que vous entrez dans cette zone, vous trouverez diverses options et paramètres liés aux matrices. Commencez par sélectionner l'option pour ajouter une nouvelle matrice, ce qui vous invitera à saisir des détails essentiels tels que les dimensions, le type de matériau et toute caractéristique spécifique pertinente pour la matrice. Assurez-vous de saisir ces informations avec précision pour maintenir la compatibilité avec les poinçons configurés. Prendre soin de suivre ces étapes aidera à rationaliser la configuration de l'outillage et à améliorer l'efficacité globale de vos opérations de pliage.

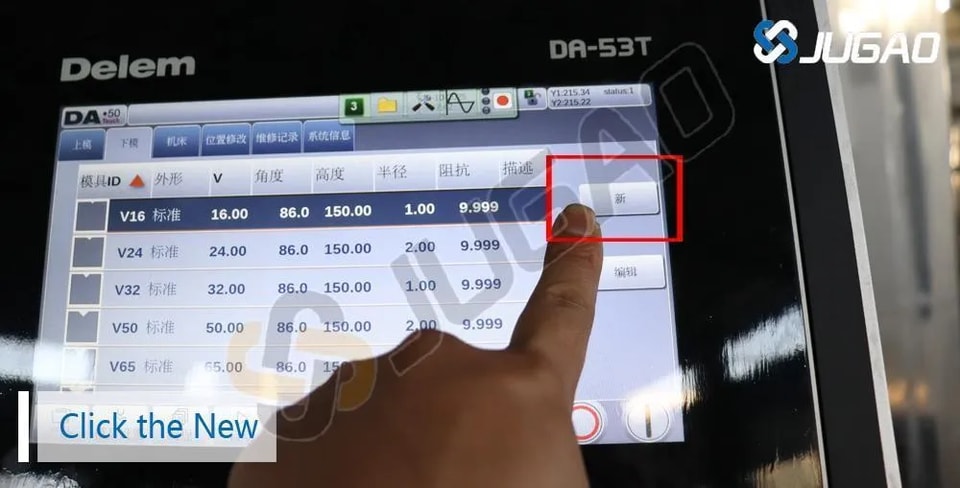

l' Cliquez sur Nouveau

Comme pour les poinçons, cliquez sur le bouton 'Nouveau' pour créer une nouvelle entrée de matrice dans l'interface DELEM DA53T. Cette action vous permettra de saisir toutes les spécifications nécessaires pour la nouvelle matrice, garantissant qu'elle s'aligne parfaitement avec votre configuration d'outillage existante. Une fois que vous cliquez sur 'Nouveau', un formulaire apparaîtra, vous invitant à saisir des détails essentiels tels que les dimensions de la matrice, les propriétés du matériau et toute caractéristique unique pertinente à sa fonction. Il est important d'être complet et précis pendant ce processus pour garantir que la matrice fonctionne de manière optimale pendant les opérations. En créant soigneusement une nouvelle entrée de matrice, vous préparez le terrain pour obtenir des pliages de haute qualité et maintenir l'efficacité globale de votre flux de production.

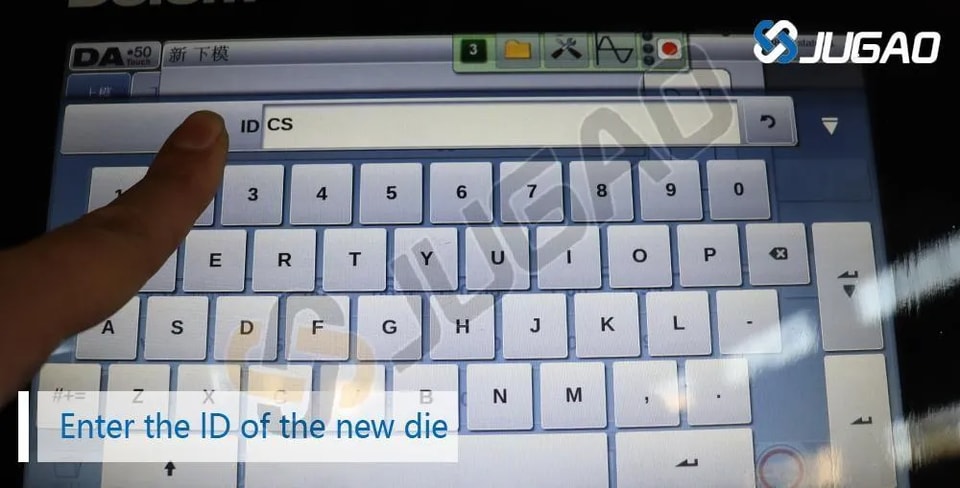

l' Entrez l'ID de la nouvelle matrice

Saisissez l'ID unique ou le nom pour la nouvelle matrice, en vous assurant qu'il correspond précisément à la matrice physique que vous utilisez. Cette identification est cruciale pour maintenir l'organisation et garantir que les opérateurs puissent facilement reconnaître et sélectionner la matrice correcte pendant la production. Un ID ou nom bien choisi doit refléter les spécifications ou l'utilisation prévue de la matrice, facilitant une référence rapide à l'avenir. Prenez le temps de vérifier les informations saisies pour leur exactitude, car toute divergence pourrait entraîner de la confusion et des erreurs potentielles dans le processus de pliage. En garantissant une correspondance précise entre l'entrée numérique et la matrice physique, vous contribuez à l'efficacité et à la fiabilité globales de vos opérations.

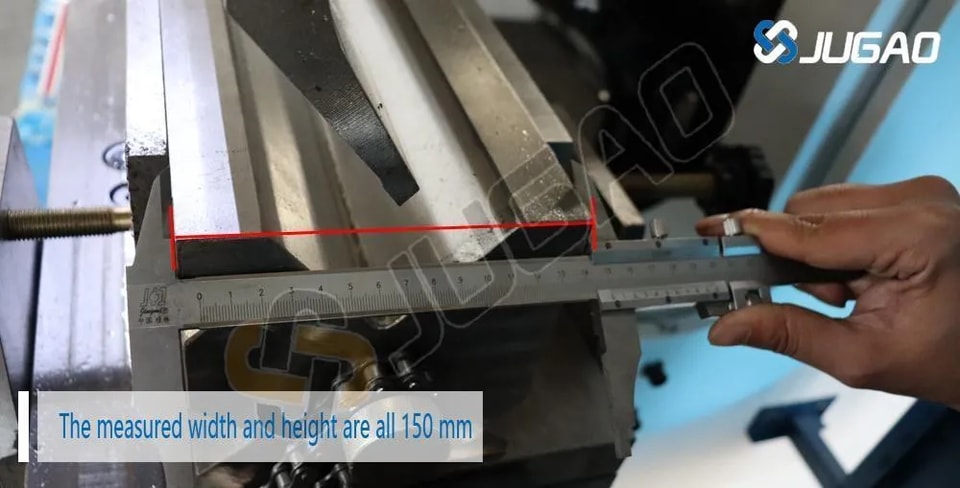

l' Mesurer les dimensions de la matrice

Mesurez la largeur et la hauteur de la nouvelle matrice avec précision, car ces dimensions sont essentielles pour garantir un alignement et un fonctionnement corrects pendant le processus de pliage. Pour cet exemple, la largeur et la hauteur sont enregistrées comme 150 mm. En utilisant un pied à coulisse ou un outil de mesure similaire, prenez soigneusement ces mesures pour garantir la précision. Il est important de noter toute légère variation, car même de petites différences peuvent affecter les performances de la matrice et la qualité des plis produits. Une fois que vous avez confirmé que les deux dimensions sont bien 150 mm, saisissez ces informations dans l'interface DELEM DA53T, en vous assurant qu'elles correspondent aux spécifications du poinçon correspondant pour des résultats optimaux.

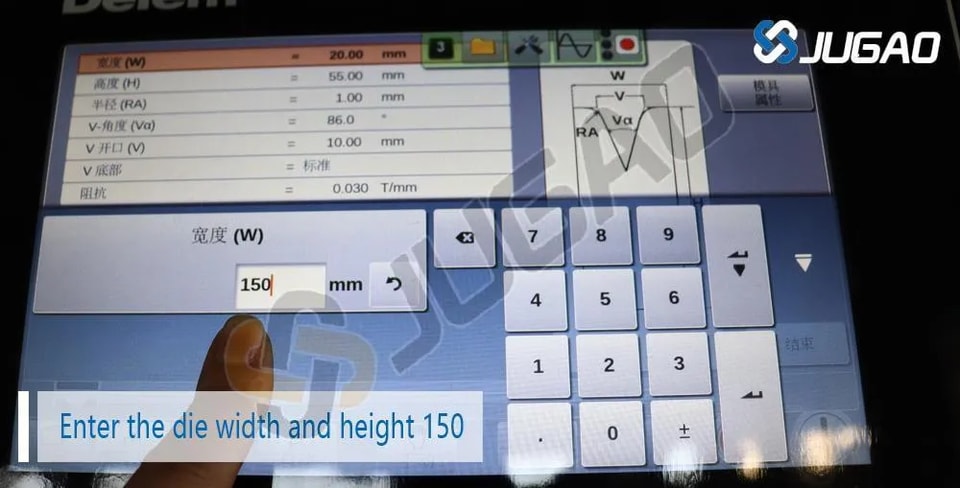

l' Saisir les dimensions de la matrice

Entrez la largeur et la hauteur de la matrice dans le système, en spécifiant les deux mesures comme 150 mm. Cette étape est essentielle pour la configuration précise de la matrice dans l'interface DELEM DA53T. Lorsque vous saisissez ces dimensions, assurez-vous de vérifier deux fois pour éviter toute erreur de frappe afin de maintenir la précision. La saisie précise de la largeur et de la hauteur est vitale, car elle affecte directement la façon dont la matrice interagit avec les poinçons pendant le processus de pliage. Une fois les valeurs saisies, vérifiez vos entrées pour confirmer qu'elles sont correctes. Cette diligence contribuera à garantir des opérations fluides et à l'efficacité globale de votre flux de production.

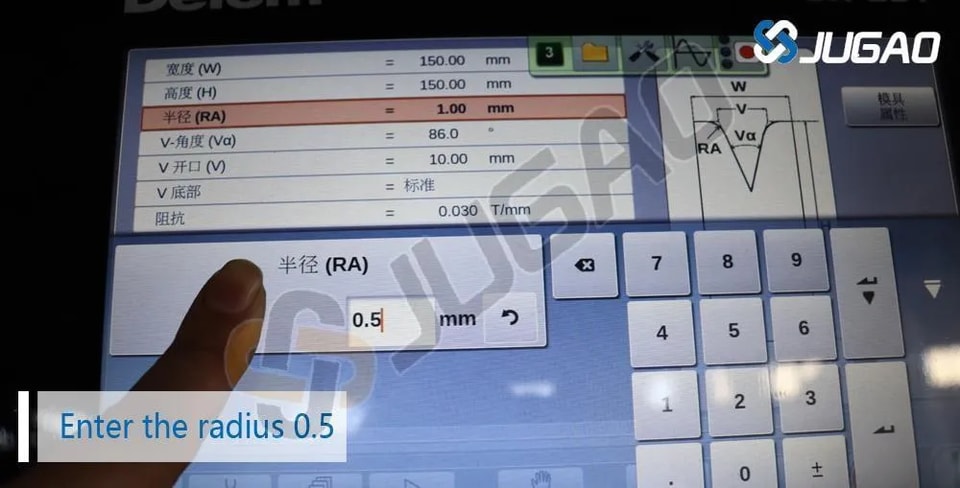

l' Saisir la valeur du rayon

Tout comme pour les poinçons, le rayon de la matrice doit également être saisi dans le système pour garantir un fonctionnement précis pendant le processus de pliage. Pour cette matrice particulière, le rayon est mesuré à 0,5 mm. Enregistrer cette mesure avec précision est crucial, car le rayon affecte la courbure des plis produits et peut influencer la qualité globale du produit final. Lorsque vous saisissez le rayon dans l'interface DELEM DA53T, prenez un moment pour vérifier que la valeur est correcte et correspond à la matrice physique que vous utilisez. Cette attention aux détails aidera à prévenir toute divergence qui pourrait affecter l'efficacité de la production et garantir que la matrice fonctionne comme prévu pendant les opérations.

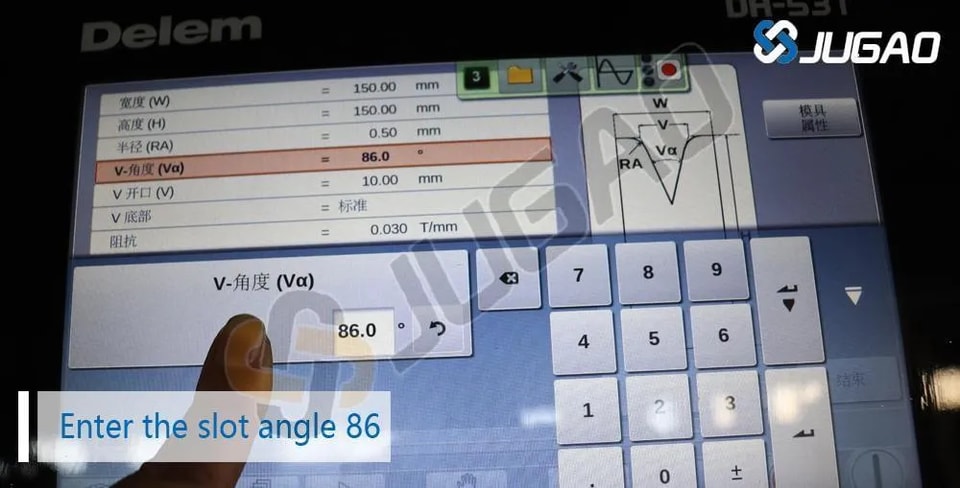

l' Saisir l'angle de fente

L'angle de fente de la matrice est un autre paramètre crucial qui doit être enregistré avec précision dans le système. Cet angle joue un rôle important dans la détermination de la façon dont la matrice interagit avec le matériau pendant le processus de pliage. Pour cette matrice spécifique, vous devez saisir l'angle de fente à 86 degrés. Lors de la saisie de ces informations dans l'interface DELEM DA53T, il est essentiel de s'assurer que l'angle est précis, car même de légères déviations peuvent entraîner des plis incorrects et affecter la qualité globale du produit fini. Après avoir saisi l'angle de fente de 86 degrés, prenez un moment pour revérifier votre saisie afin de confirmer son exactitude, ce qui contribue à maintenir des performances et une efficacité constantes dans vos opérations de fabrication.

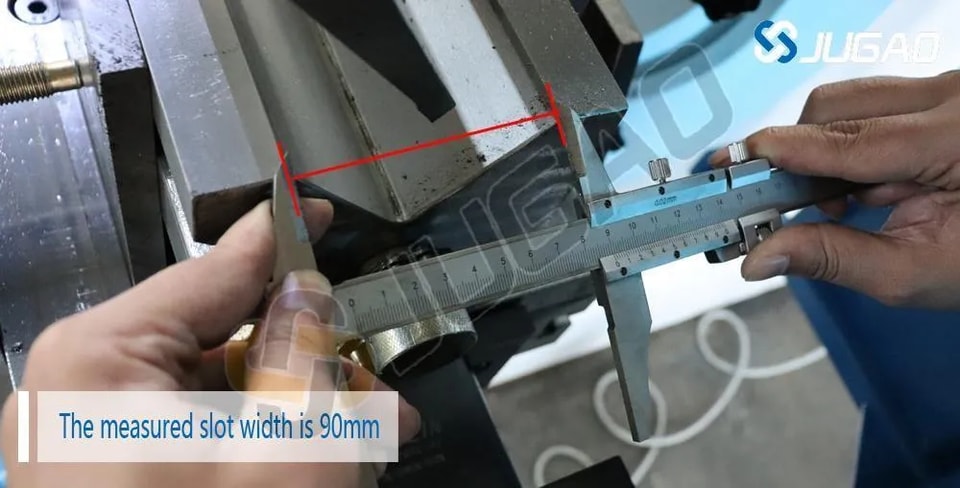

l' Mesurer la largeur de la fente

Mesurez la largeur de la fente de la matrice avec soin, car cette dimension est essentielle pour obtenir les résultats de pliage souhaités. Dans cet exemple, la largeur de la fente est enregistrée comme 9 mm. En utilisant un pied à coulisse ou un outil de mesure similaire, assurez-vous de prendre une mesure précise pour éviter toute divergence potentielle qui pourrait affecter la production. La largeur de la fente influence directement la façon dont les matériaux s'adaptent à la matrice et peut affecter la qualité et la précision des plis. Une fois que vous avez confirmé que la largeur de la fente est bien 9 mm, assurez-vous de saisir cette mesure dans l'interface DELEM DA53T, en veillant à ce qu'elle s'aligne correctement avec les autres paramètres pour une performance optimale pendant les opérations.

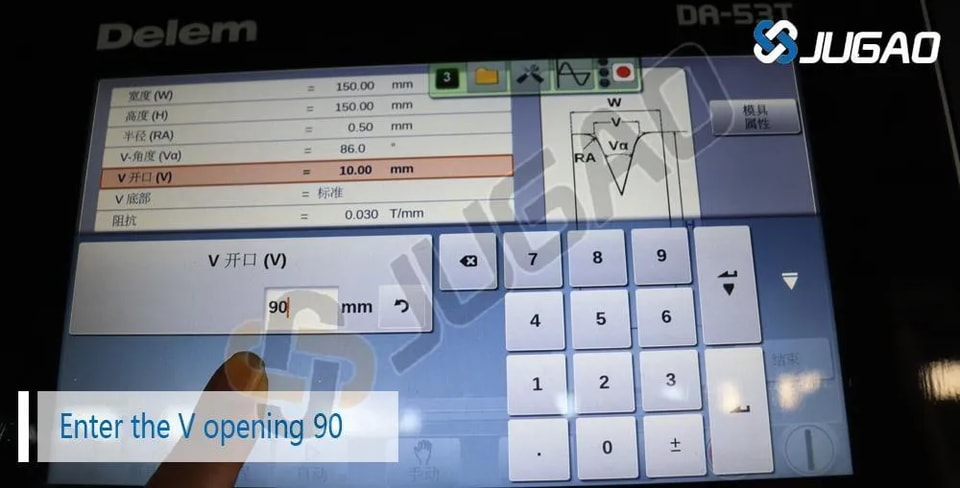

l' Saisir la largeur de la fente

Entrez la largeur de la fente dans le système DELEM DA53T, en la réglant avec précision sur 9 0 mm. Cette mesure est essentielle pour garantir l'interaction correcte entre la matrice et le matériau plié. Lorsque vous saisissez cette valeur, prenez soin de vérifier attentivement toute erreur, car même de petites inexactitudes peuvent entraîner des problèmes importants dans le processus de pliage. Une fois que vous avez confirmé que la largeur de la fente est correctement saisie comme 90 mm, vérifiez les autres paramètres pour vous assurer qu'ils sont cohérents avec cette mesure. Cette attention méticuleuse aux détails est essentielle pour maintenir l'efficacité de la production et obtenir des résultats de haute qualité dans vos opérations.

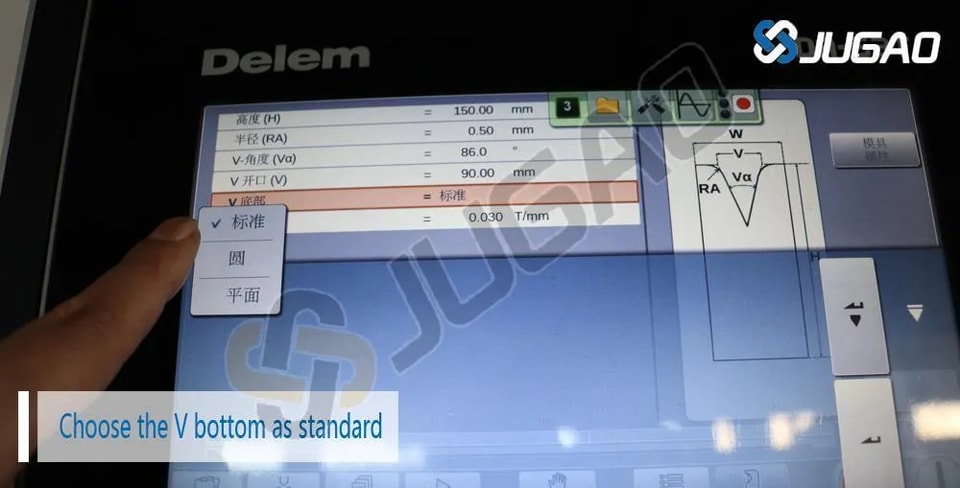

l' Choisissez V Bottom comme standard

Sélectionnez l'option du fond en V pour la matrice, car cette configuration est considérée comme la norme pour la plupart des presses plieuses. La conception du fond en V est préférée en raison de sa polyvalence et de son efficacité à produire des plis précis sur une variété de matériaux. Ce type de matrice facilite une distribution uniforme de la force, garantissant que le matériau est formé correctement et de manière cohérente. Lorsque vous choisissez cette option dans l'interface DELEM DA53T, soyez attentif à sa compatibilité avec vos exigences de pliage spécifiques. En optant pour la configuration du fond en V, vous améliorez la fiabilité de vos opérations de pliage, contribuant à une efficacité accrue et à des productions de meilleure qualité dans vos processus de fabrication.

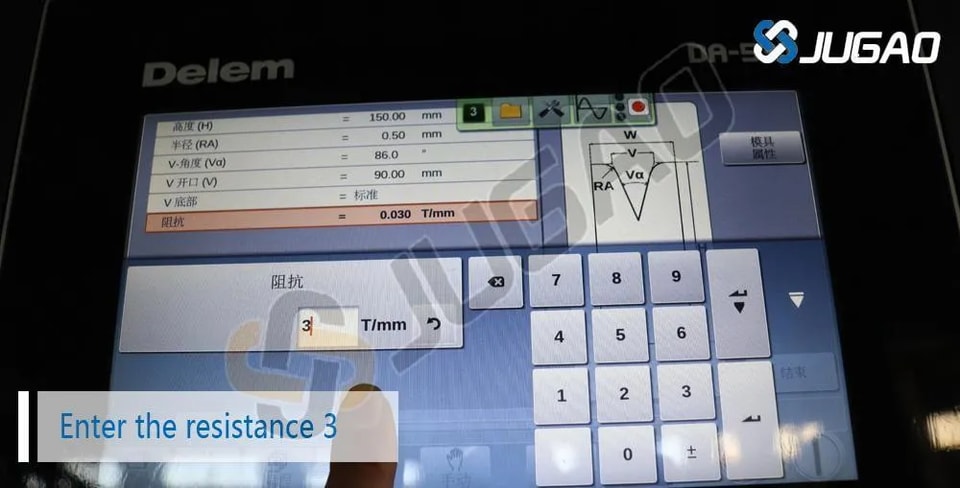

l' Saisir la valeur de résistance

Entrez la valeur de résistance de la matrice, en vous assurant qu'elle est réglée sur 3. Ce paramètre est essentiel pour déterminer comment la matrice va se comporter sous pression pendant le processus de pliage. La valeur de résistance de la matrice influence directement la réponse du matériau à la force appliquée, affectant la précision et la qualité des plis produits. Lorsque vous saisissez cette valeur dans le système DELEM DA53T, vérifiez à nouveau l'exactitude pour éviter toute erreur potentielle qui pourrait compromettre l'opération de pliage. Régler la résistance de la matrice sur 3 garantit une interaction optimale entre la matrice et le matériau, favorisant un pliage efficace et contribuant au succès global de votre flux de travail de fabrication. Votre attention à ce détail aidera à maintenir des normes élevées d'efficacité de production et de qualité du produit.

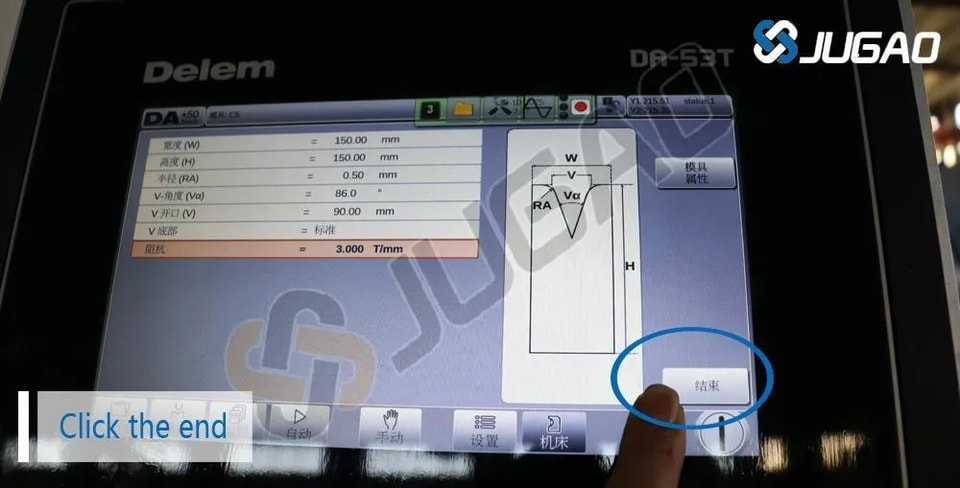

l' Sauvegarder et terminer

Une fois que tous les paramètres de la matrice ont été soigneusement saisis, il est temps de finaliser la configuration en cliquant sur 'End' pour enregistrer la configuration de la matrice. Cette étape est cruciale, car elle garantit que tous les paramètres spécifiques—tels que la largeur de la fente, l'angle de la fente et la résistance de la matrice—sont stockés en toute sécurité dans le système DELEM DA53T. En enregistrant la configuration de la matrice, vous créez une référence fiable pour les opérations futures, minimisant ainsi le risque d'erreurs dans les pliages ultérieurs. Avant de cliquer sur 'End', prenez un moment pour vérifier chaque paramètre une dernière fois afin de confirmer leur exactitude. Terminer ce processus non seulement rationalise votre flux de travail, mais améliore également l'efficacité globale et la qualité de vos tâches de production.

Finalisation de votre configuration d'outillage

Maintenant que les poinçons et les matrices ont été configurés dans le contrôleur DELEM DA53T, votre configuration d'outillage est terminée. Il est essentiel de vérifier à nouveau toutes les valeurs saisies pour éviter les erreurs lors du processus de pliage. Une configuration d'outillage précise joue un rôle vital dans l'obtention de plis de haute qualité sur votre presse plieuse.

Une fois la configuration finalisée, vous pouvez effectuer un pliage test pour vérifier que les moules nouvellement ajoutés fonctionnent comme prévu et garantir que tout fonctionne correctement.

Conclusion

L'ajout de nouveaux moules au contrôleur DELEM DA53T est un processus simple qui repose sur une attention minutieuse aux détails. En suivant ce guide étape par étape, vous pouvez configurer efficacement et précisément de nouveaux poinçons et matrices, permettant une configuration d'outillage fluide pour votre presse plieuse. Que vous prépariez l'outillage pour un nouveau projet ou que vous adaptiez la machine à une tâche spécifique, savoir comment configurer les moules efficacement est essentiel pour optimiser les performances de la machine et garantir des pliages de qualité.

L'intégration d'une configuration d'outillage appropriée dans votre flux de travail améliore l'efficacité des opérations de presse plieuse et aide votre équipe à produire constamment des pièces de haute précision. Utilisez ce guide chaque fois que vous devez ajouter de nouveaux moules, et vous serez sur la voie de maîtriser la configuration d'outillage de presse plieuse avec le contrôleur DELEM DA53T.
