Améliorer l'efficacité du pliage avec les presses plieuses à matrice multi-V
Améliorer l'efficacité du pliage avec les presses plieuses à matrice multi-V
Rencontrez-vous des difficultés avec des résultats de pliage irréguliers ou des changements d’outillage fréquents ? Une presse plieuse à matrice multiple à ouverture en V pourrait être la solution pour améliorer la précision de votre travail du métal et votre efficacité opérationnelle. Ce système d’outillage avancé offre une flexibilité inégalée, permettant des réglages rapides pour répondre à diverses exigences de pliage sans avoir besoin de plusieurs jeux de matrices.

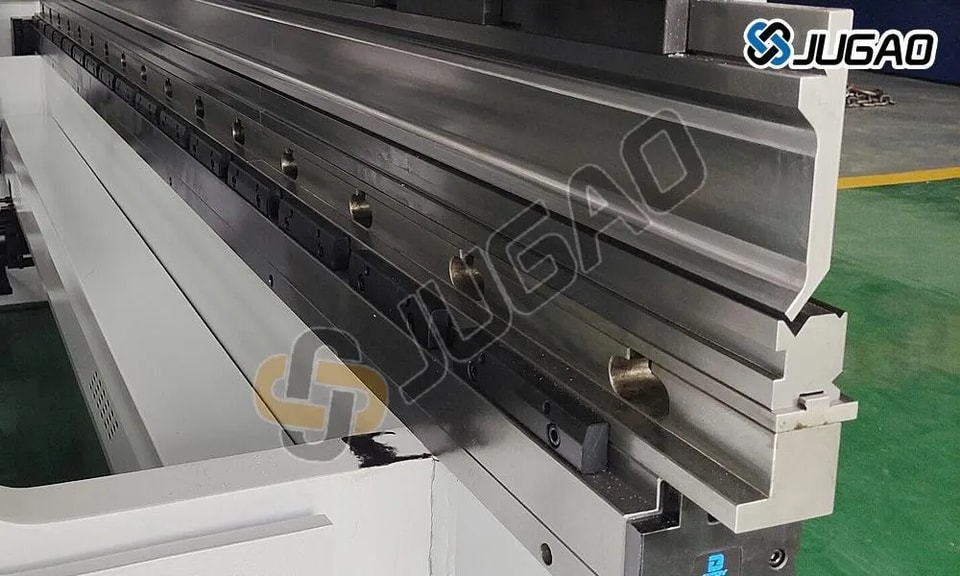

Comprendre les matrices Multi-V : une solution d’outillage polyvalente

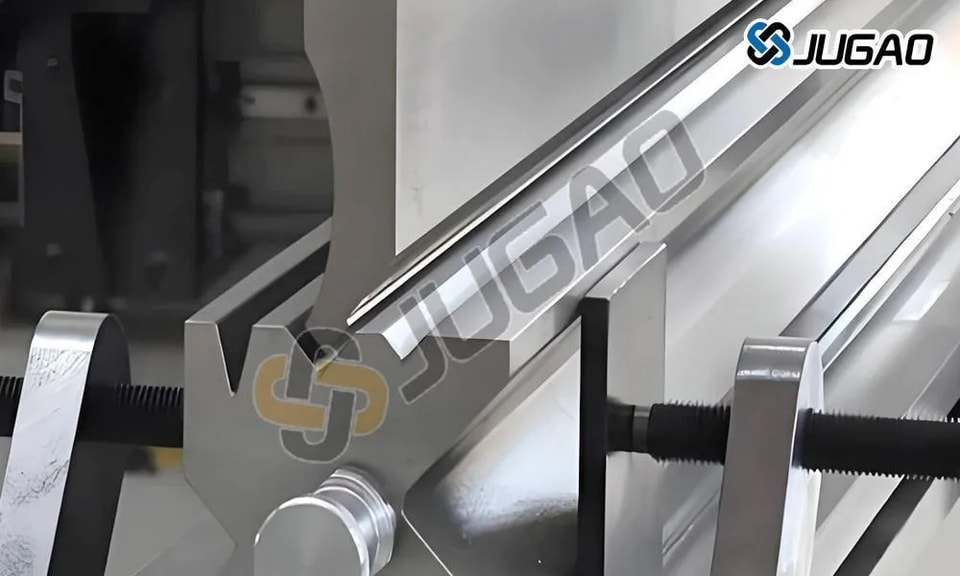

Une matrice Multi-V, également appelée matrice multirainure, comporte plusieurs rainures en V de largeurs différentes sur ses côtés. Cette conception innovante permet aux opérateurs de passer rapidement d’une ouverture en V à une autre en faisant simplement pivoter le bloc de matrice, ce qui réduit considérablement le temps de réglage et améliore l’efficacité du flux de travail. Chaque ouverture en V est adaptée à des épaisseurs de matériau et à des rayons de pliage spécifiques, ce qui en fait un outil indispensable pour les opérations modernes de presse plieuse.
Principaux avantages des matrices Multi-V :
l Réduction des temps d’arrêt :Élimine le besoin de changements fréquents de matrice, ce qui permet de maintenir les lignes de production en marche sans interruption.
l Précision améliorée :Assure une qualité de pliage constante sur différents types et épaisseurs de matériaux.
l Rentabilité :Réduit l’investissement dans plusieurs matrices à V simple en regroupant les fonctions dans un seul outil polyvalent.
Le rôle crucial du choix de l’ouverture en V
Le choix de la bonne ouverture en V est essentiel pour obtenir des résultats de pliage optimaux. La règle générale consiste à sélectionner une ouverture en V égale à 6 à 12 fois l’épaisseur du matériau. Par exemple :
l Une tôle de 4 mm d’épaisseur nécessite généralement une ouverture en V comprise entre 24 mm et 48 mm.
l Un matériau de 10 mm d’épaisseur peut nécessiter une ouverture en V allant de 60 mm à 120 mm.
Pourquoi l’ouverture en V est importante :
1. Qualité de pliage : La bonne ouverture en V garantit un pliage fluide avec le rayon souhaité, en évitant des défauts tels que des fissures ou des plis.
2. Durée de vie de l’outil : Un choix approprié de l’ouverture en V réduit les contraintes sur le poinçon et la matrice, prolongeant leur durée de service.
3. Intégrité du matériau : Empêche une force excessive qui pourrait compromettre l’intégrité structurelle de la pièce.
Guide étape par étape pour changer les ouvertures en V
Suivez ces étapes pour régler en toute sécurité et efficacement l’ouverture en V de votre matrice Multi-V :
1. Mettre la machine hors tension et la sécuriser
l Assurez-vous que la presse plieuse est complètement hors tension et consignée afin d’éviter tout démarrage accidentel.
l Suivez les procédures de consignation/déconsignation (LOTO) afin de garantir un environnement de travail sûr.

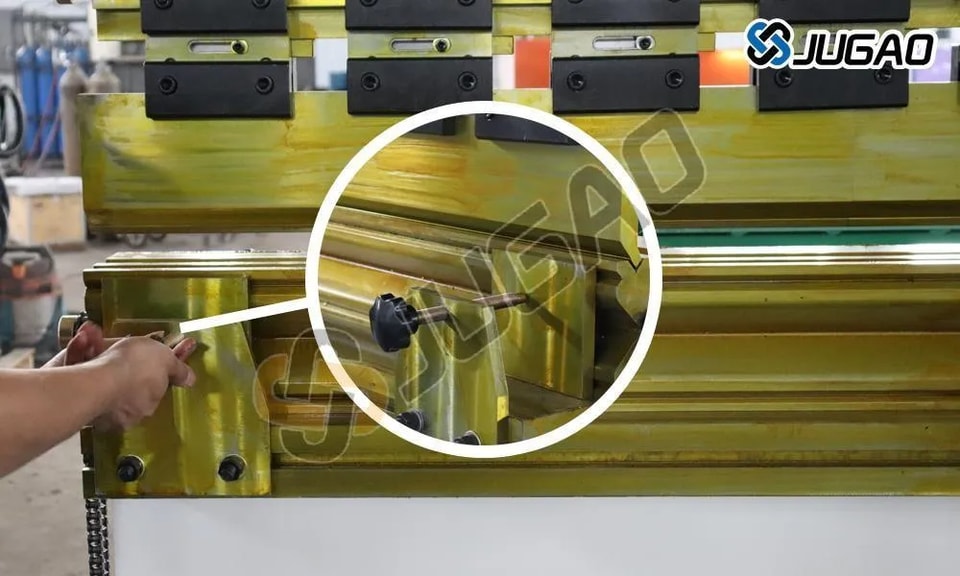

2. Desserrer le système de retenue de la matrice
l Utilisez les outils appropriés pour desserrer légèrement les brides ou les boulons qui fixent la matrice. Évitez de les retirer complètement afin d’empêcher la chute de la matrice.

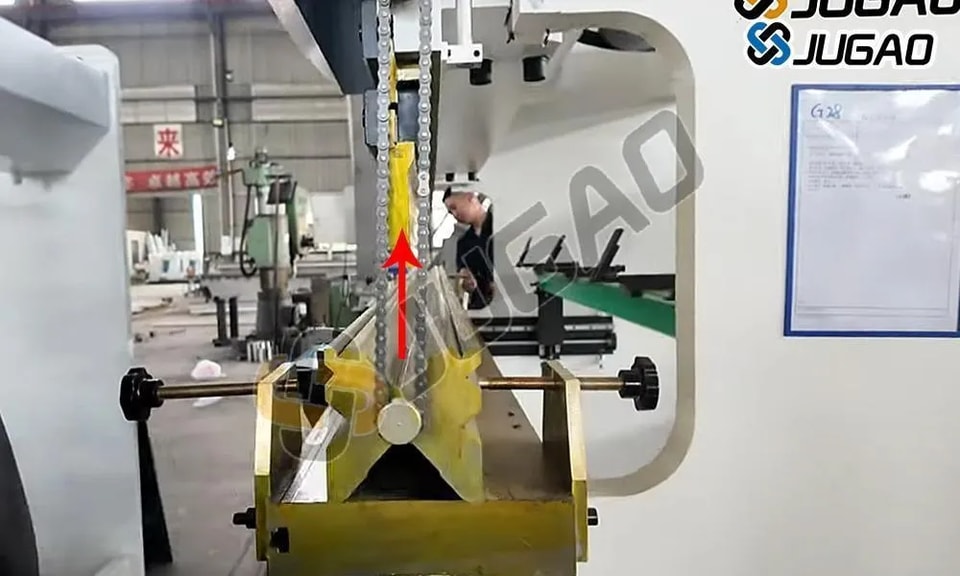

3. Soulever et faire pivoter la matrice
l Soulevez délicatement la matrice pour la dégager de son support. Pour les matrices plus lourdes, utilisez un équipement de levage afin de garantir la sécurité.

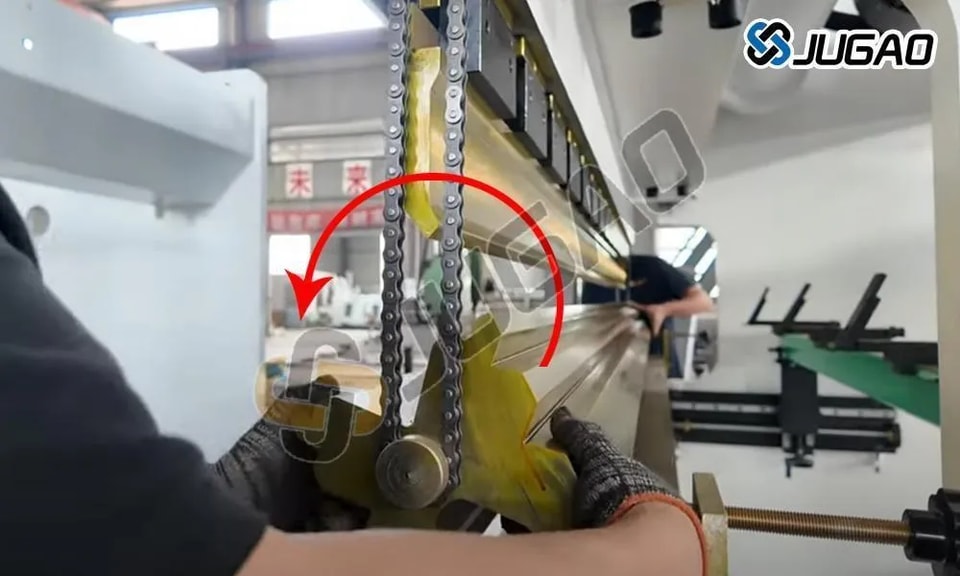

l Faites pivoter la matrice pour aligner l’ouverture en V souhaitée avec l’axe de pliage. La plupart des matrices sont repérées pour faciliter l’identification des largeurs de rainure.

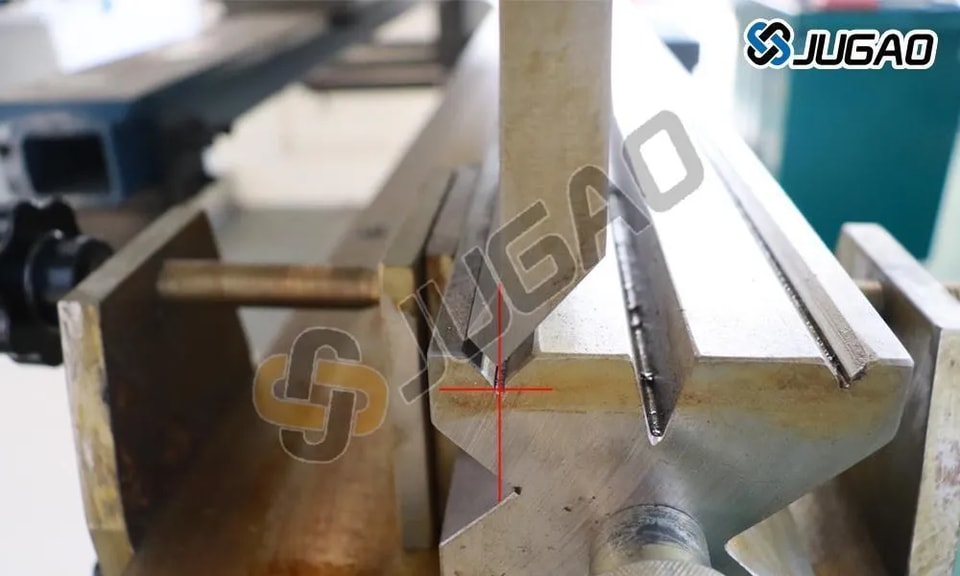

4. Fixer la matrice et vérifier l’alignement
l Abaissez la matrice à sa place et serrez fermement les brides ou les boulons.
l Vérifiez à nouveau l’alignement pour vous assurer que la matrice est parfaitement en place et de niveau.

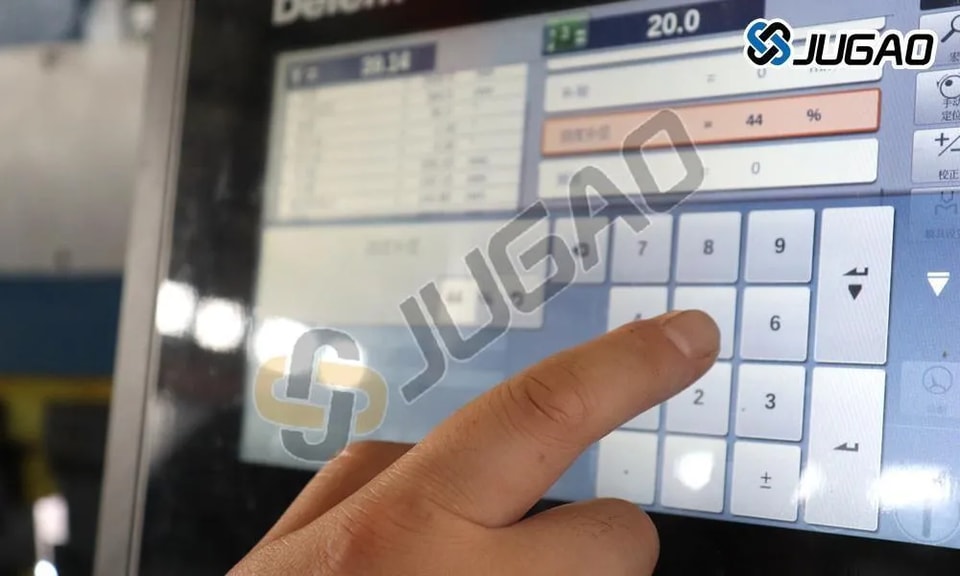

5. Régler les paramètres de la machine
l Mettez à jour le système de commande de la presse plieuse (par exemple Delem DA66T, E21) avec les nouvelles dimensions de l’ouverture en V, l’épaisseur du matériau et l’angle de pliage.
l Repositionnez la butée arrière pour s’adapter au nouveau réglage.
6. Effectuer un pli d’essai

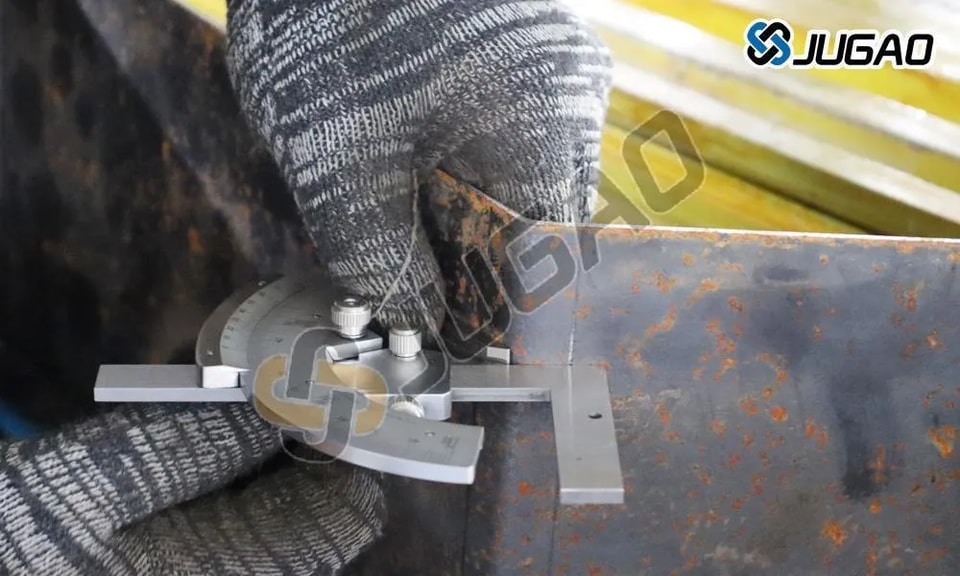

l Réalisez un pli d’essai sur une chute de matériau afin de valider le réglage. Procédez à de fins ajustements de la butée arrière ou de la position du poinçon si nécessaire.
Bonnes pratiques de sécurité
L’utilisation des presses plieuses exige le respect strict des consignes de sécurité :
l Équipement de protection individuelle (EPI) :Portez toujours des gants de sécurité, des lunettes de protection et des chaussures de sécurité à embout acier.
l Manipulation appropriée :Utilisez des aides mécaniques pour soulever les matrices lourdes afin d’éviter les blessures.
l Inspections régulières :Vérifiez l’usure ou les dommages des matrices et des outils avant chaque utilisation afin d’éviter les accidents.
Conclusion
La presse plieuse V-Opening Multi-V change la donne dans la fabrication métallique, en offrant une flexibilité et une efficacité inégalées. En maîtrisant le changement des ouvertures en V et en respectant les consignes de sécurité, les opérateurs peuvent obtenir des résultats de pliage supérieurs tout en maximisant la productivité. Investissez dans les bons outillages et les bonnes techniques pour transformer vos opérations de presse plieuse et garder une longueur d’avance dans un environnement manufacturier très concurrentiel.
