Guide pour ajuster en toute sécurité le masque des paramètres utilisateur ESA S875

Si vous cherchez à affiner les réglages de la machine tout en gardant les données protégées de l’usine en sécurité, il est essentiel de comprendre l’écran des paramètres utilisateur de l’ESA S875. Cette interface permet aux opérateurs d’ajuster en toute sécurité certains paramètres modifiables — notamment les corrections de calibration des axes et certains réglages de configuration — sans mot de passe. Il devient ainsi possible de compenser l’usure mécanique, de maintenir des hauteurs de retour bélier précises et d’optimiser les performances, tout en protégeant les paramètres essentiels de la machine. Dans ce guide, j’expliquerai comment accéder à l’écran des paramètres utilisateur de l’ESA S875, comment régler correctement les corrections de calibration des axes et comment gérer les autres paramètres disponibles de manière sûre et contrôlée.

Introduction

L’écran des paramètres utilisateur de l’ESA S875 est une interface dédiée qui permet aux utilisateurs finaux de modifier certains paramètres de la machine sans accéder aux réglages d’usine protégés. Contrairement à la zone principale des paramètres machine, l’écran des paramètres utilisateur ne nécessite pas de mot de passe. Cette conception garantit que les opérateurs peuvent ajuster en toute sécurité les données d’exploitation tout en empêchant toute modification involontaire des configurations essentielles de la machine.

L’objectif principal de l’écran des paramètres utilisateur est d’offrir une flexibilité contrôlée. Avec le temps, des composants mécaniques tels que le vérin, les guidages ou les systèmes de transmission peuvent subir une légère usure. Ces changements peuvent affecter les hauteurs de remise à zéro et la précision du positionnement des axes. Au lieu de modifier directement les données d’étalonnage d’usine, l’écran des paramètres utilisateur permet d’appliquer des corrections sous forme d’offsets, garantissant ainsi une précision et une stabilité durables. Pour accéder à l’écran des paramètres utilisateur :

1. Ouvrez l’écran des paramètres.

2. Appuyez sur laMenutouche.

3. SélectionnezParamètres utilisateur (4).

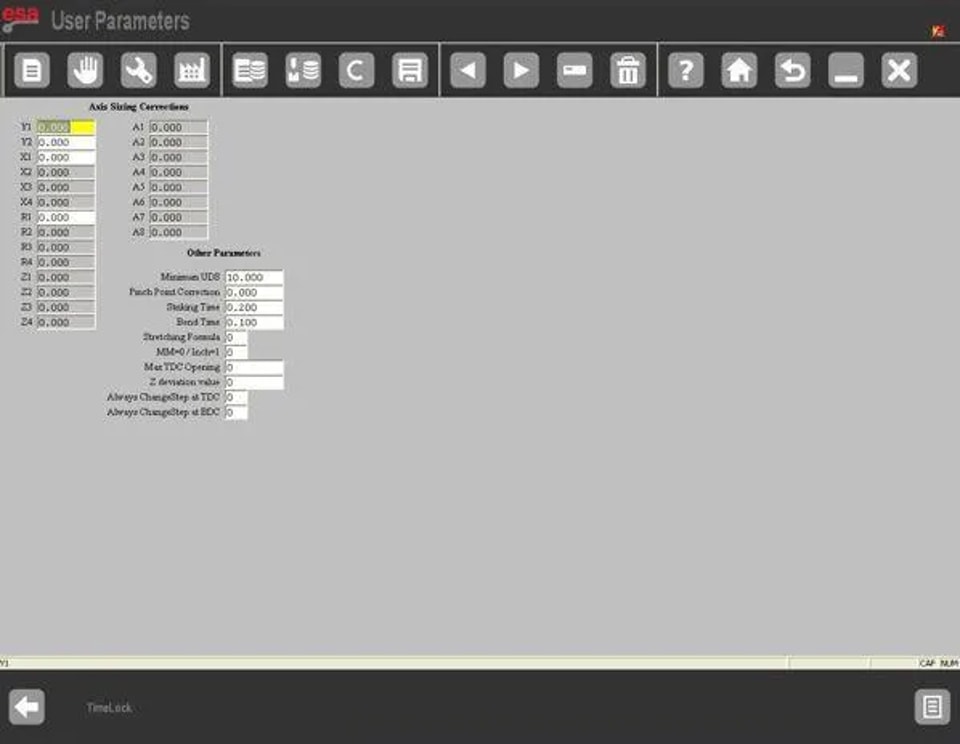

4. La fenêtre ESA S875 User Parameters Mask s’ouvrira.

Une fois à l’intérieur, seuls les paramètres modifiables et sûrs sont affichés, garantissant une gestion sécurisée des paramètres.

Comment effectuer les corrections de calibration des axes

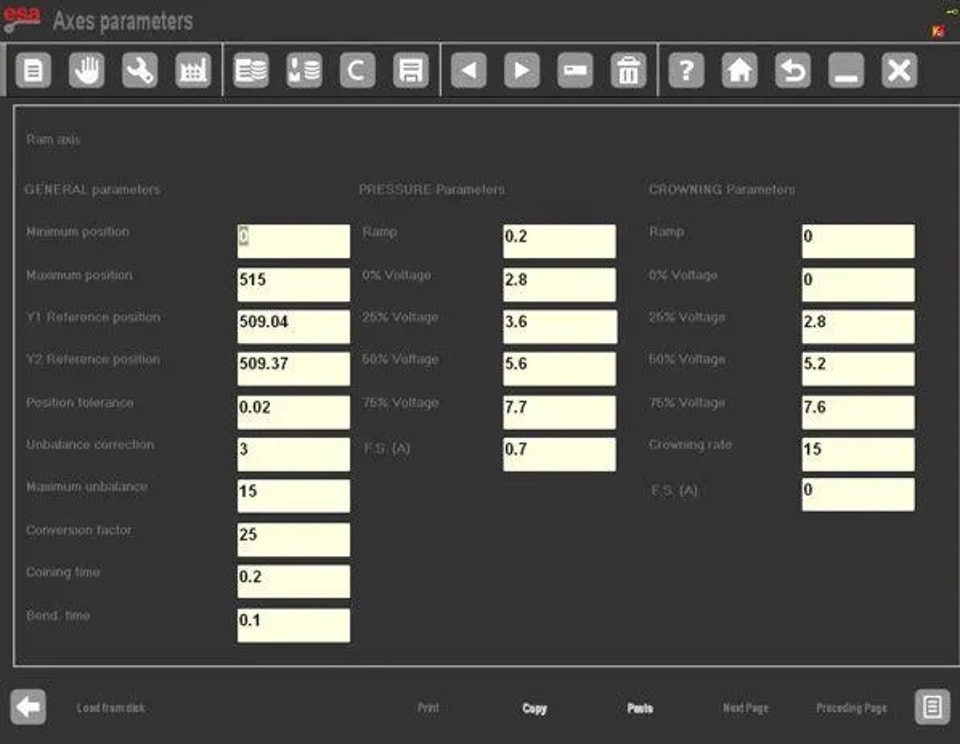

Dans l’ESA S875 User Parameters Mask, l’une des zones les plus critiques est la section consacrée aux corrections des paramètres de calibration des axes. Ces champs permettent d’ajuster les hauteurs de référence par rapport aux valeurs d’origine réglées en usine.

Par exemple, supposons que les hauteurs de référence d’usine soient :

l Y1 = 230,93 mm

l Y2 = 230,09 mm

Après une utilisation prolongée, les mesures peuvent révéler un léger écart. Supposons que les essais montrent :

l Y1 nécessite une correction de -0,09 mm

l Y2 nécessite une correction de +0,10 mm

Ces valeurs de correction doivent être saisies directement dans les champs Y1 et Y2 à l’intérieur de l’ESA S875 User Parameters Mask.

Cet ajustement compense les variations mécaniques sans modifier les données d’usine enregistrées.

Comment le User Parameters Mask applique les décalages

Lorsque vous saisissez des valeurs de correction dans le User Parameters Mask :

l Les données d’usine restent inchangées.

l Le système applique la valeur saisie comme décalage.

l Après calibration, Y1 revient à 230,84 mm.

l Y2 revient à 230,19 mm.

Cela signifie que le User Parameters Mask fonctionne comme une couche de compensation. La calibration d’origine des axes reste intacte, garantissant la traçabilité et la sécurité du système.

Cette approche est particulièrement utile lorsque de petites détériorations mécaniques affectent la répétabilité. Au lieu d’effectuer des procédures complètes de recalibrage, les opérateurs peuvent compenser en toute sécurité via le User Parameters Mask.

Comment enregistrer les réglages dans l’ESA S875 User Parameters Mask

Après avoir saisi les corrections de calibration, il est essentiel d’enregistrer correctement les paramètres.

Pour enregistrer :

1. Appuyez sur la touche d’enregistrement.

2. Le système enregistrera les données mises à jour dans le fichier UserTara.par.

L’enregistrement garantit que les corrections restent actives après le redémarrage du système. Si vous n’enregistrez pas les paramètres, les modifications ne seront pas conservées.

L’ESA S875 User Parameters Mask sépare les réglages temporaires du stockage permanent, ce qui évite toute perte accidentelle de données.

Que se passe-t-il lorsque les données de calibration d’usine changent

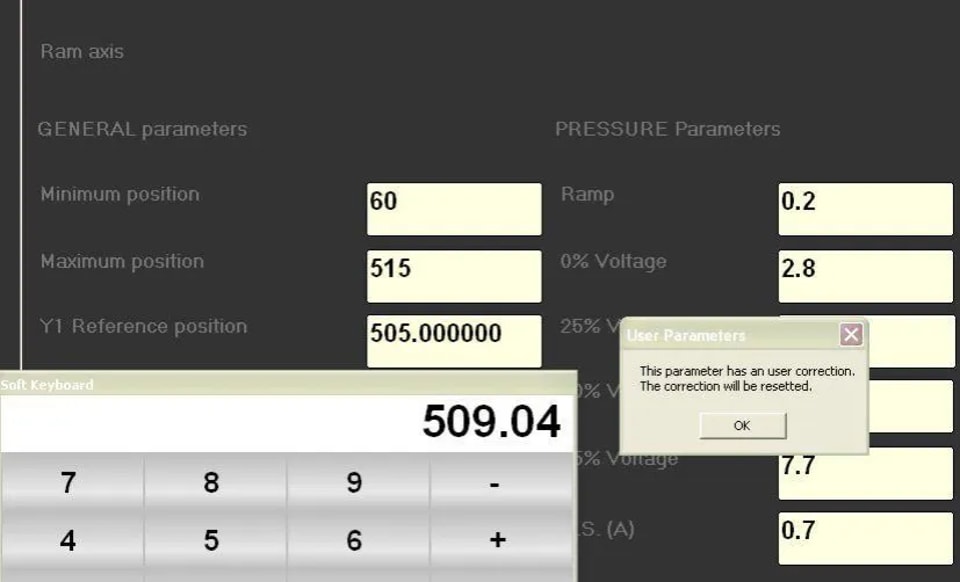

Si le fabricant de la presse met à jour les hauteurs de référence d’usine des axes, le User Parameters Mask détecte automatiquement les incohérences entre la correction enregistrée et la nouvelle base de référence.

Dans cette situation :

l Un message d’avertissement apparaît à l’écran.

l La valeur de correction correspondante est automatiquement réinitialisée.

l La hauteur de calibration revient à la référence d’usine mise à jour.

Après la réinitialisation, le tableau des corrections de calibration des axes reflète la nouvelle base de référence d’usine.

Ce mécanisme de protection automatique garantit que les réglages effectués dans l’ESA S875 User Parameters Mask n’entrent pas en conflit avec les mises à jour du fabricant.

Autres réglages ajustables dans l’ESA S875 User Parameters Mask

En plus des corrections de calibration des axes, le User Parameters Mask donne accès à d’autres paramètres de fonctionnement.

Il s’agit notamment de paramètres liés à :

l Paramètres des axes

l Paramètres de configuration générale

l Paramètres généraux

La principale différence est que ces paramètres sont accessibles sans authentification par mot de passe lorsque le masque des paramètres utilisateur ESA S875 est utilisé. Toutefois, seules les données sélectionnées et sûres à modifier sont affichées.

Cette structure d’accès contrôlé permet aux opérateurs d’optimiser le flux de travail et d’ajuster les détails opérationnels sans risquer la stabilité du système principal.

Guide étape par étape pour ajuster le masque des paramètres utilisateur ESA S875 en toute sécurité

Pour garantir une modification sûre et précise du masque des paramètres utilisateur ESA S875, suivez cette procédure structurée :

Étape 1 : Vérifier l’état mécanique

Avant d’effectuer toute correction, mesurez la hauteur réelle de remise à zéro de l’axe à l’aide d’outils précis. Vérifiez que l’écart est d’origine mécanique et non dû à des erreurs de programmation.

Étape 2 : Calculer l’offset requis

Déterminez la différence entre la hauteur de remise à zéro en usine et la valeur mesurée. Saisissez uniquement la valeur de correction calculée, et non la hauteur finale.

Étape 3 : Saisir les valeurs de correction avec précaution

Saisissez directement l’offset dans le champ Y1 ou Y2 du masque des paramètres utilisateur ESA S875. Vérifiez de nouveau l’exactitude numérique avant de confirmer.

Étape 4 : Enregistrer les paramètres

Appuyez sur la touche d’enregistrement pour stocker les nouvelles valeurs de correction dans UserTara.par.

Étape 5 : Effectuer un test d’étalonnage

Lancez un cycle de remise à zéro et vérifiez que l’axe atteint précisément la hauteur corrigée.

Cette méthode garantit que le masque des paramètres utilisateur ESA S875 est utilisé comme un outil d’ajustement de précision plutôt que comme une solution d’essais et d’erreurs.

Bonnes pratiques pour une stabilité à long terme

Pour maintenir un fonctionnement sûr lors de l’utilisation du masque des paramètres utilisateur ESA S875 :

· Appliquez de petites corrections progressives.

· Consignez les valeurs d’usine d’origine avant tout réglage.

· Évitez de modifier des paramètres sans rapport.

· Revérifiez périodiquement le positionnement de l’axe.

· Coordonnez-vous avec le support technique si des écarts importants apparaissent.

Utiliser le masque des paramètres utilisateur ESA S875 de manière responsable garantit un contrôle maîtrisé de la compensation de l’usure mécanique, une calibration stable et la préservation de l’intégrité d’usine.

En comprenant pleinement le fonctionnement du masque des paramètres utilisateur, les opérateurs peuvent ajuster en toute confiance les corrections d’étalonnage des axes et d’autres paramètres autorisés, tout en conservant la précision de la machine et la fiabilité des performances à long terme.

Conclusion

Une configuration correcte du masque des paramètres utilisateur ESA S875 joue un rôle clé dans le maintien d’un étalonnage précis de la presse plieuse et dans la garantie de performances machine stables. En ajustant correctement les corrections d’étalonnage des axes — telles que les hauteurs de remise à zéro Y1 et Y2 — puis en enregistrant les paramètres mis à jour, les opérateurs peuvent compenser efficacement l’usure mécanique sans modifier les réglages d’usine d’origine.

La vérification et la gestion régulières du masque des paramètres utilisateur permettent de maintenir une précision de pliage constante et un fonctionnement fiable de la machine. Si vous souhaitez obtenir davantage de conseils sur les réglages de la commande ESA ou l’optimisation de la presse plieuse, n’hésitez pas à contacter notre équipe technique ou à consulter davantage de nos articles d’assistance technique.
