Comment les composants électriques des presses plieuses améliorent-ils la sécurité et l'efficacité ?

Table des matières

l Introduction

l Armoire électrique principale

○ Consignes d’alimentation pour les machines 220 V

l Principaux composants électriques

l Normes relatives aux câbles et au câblage

l Mesures de sécurité et conseils d’entretien

Vospresse plieusecomposants électriques sont-ils conçus pour offrir à la fois sécurité et efficacité ? Des systèmes électriques fiables sont la base d’opérations de pliage fluides et sécurisées, garantissant des performances optimales tout en minimisant les risques.

Introduction

Les composants électriques d’unepresse plieusesontresponsables de fonctions essentielles telles que la distribution d’énergie, les interverrouillages de sécurité et les arrêts d’urgence. Un entretien et un paramétrage appropriés de ces composants améliorent non seulement l’efficacité opérationnelle, mais réduisent aussi considérablement le risque d’accidents et d’arrêts imprévus.

Armoire électrique principale

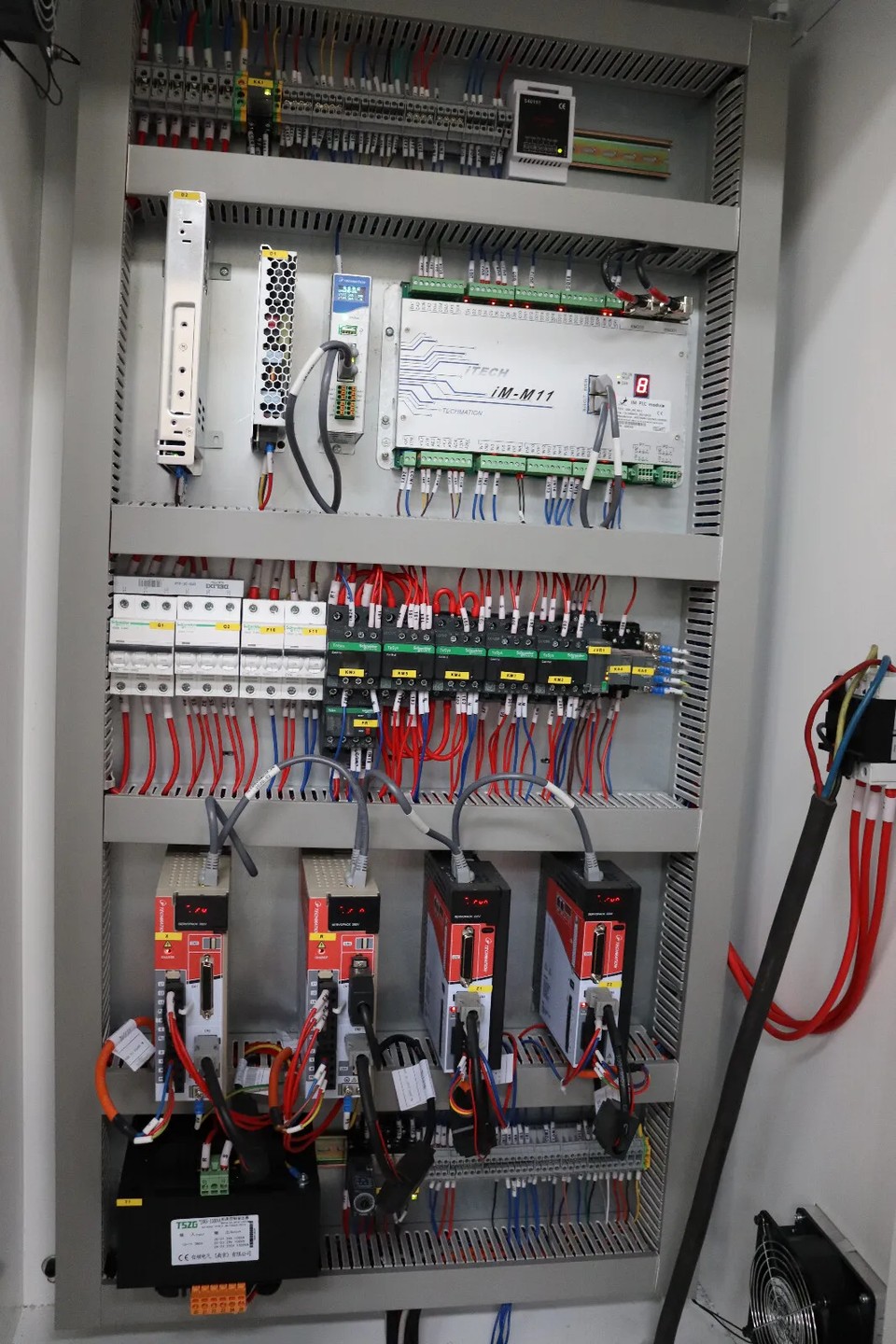

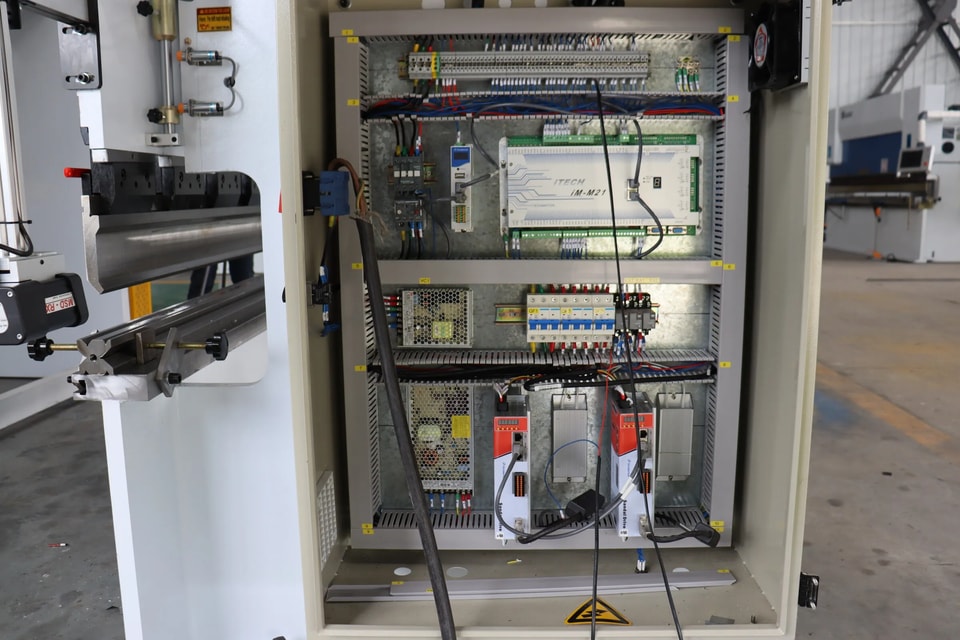

L’armoire électrique est le cœur du système électrique d’une presse plieuse ; elle abrite les composants qui garantissent un fonctionnement fluide et fiable. Ci-dessous, nous examinons les éléments clés qui contribuent aux performances et à la sécurité de la machine.

Les presses plieuses, comme tout équipement industriel, nécessitent des configurations électriques précises pour fonctionner de manière sûre et efficace. Le choix du câble d’alimentation approprié est une étape cruciale, la capacité en courant étant un critère essentiel. Pour déterminer la bonne section de câble, commencez par calculer l’intensité maximale consommée par la machine, qui dépend de facteurs tels que les spécifications du moteur, les besoins du système hydraulique et les autres charges électriques.

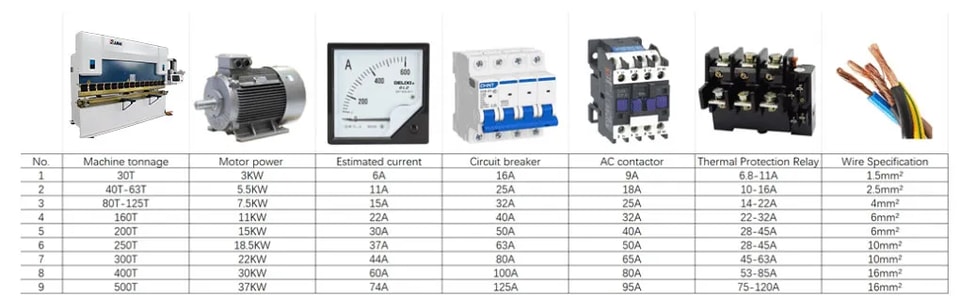

Pour vous faciliter la tâche, nous fournissons le tableau de référence suivant afin de vous aider à choisir les bons composants :

Consignes d’alimentation pour les machines 220 V

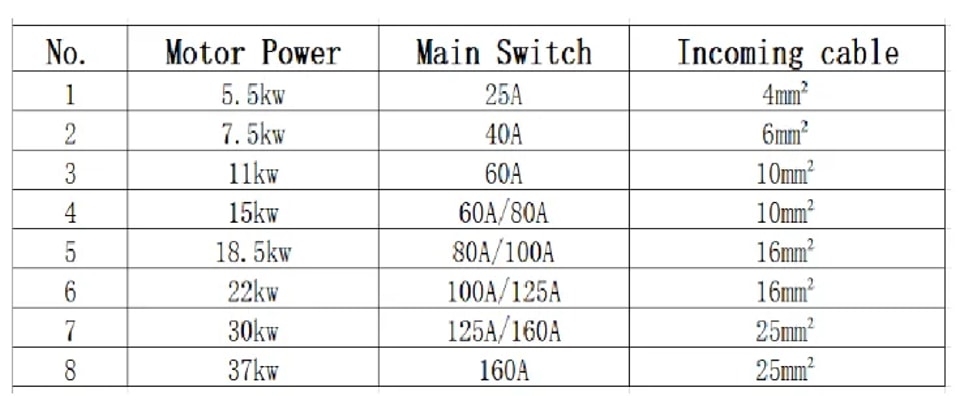

De nombreuses presses plieuses fonctionnent sur une alimentation 220 V, ce qui les rend idéales pour les petits ateliers ou les applications légères. Vous trouverez ci-dessous un tableau de référence pour vous aider à choisir les bons interrupteurs principaux et les bonnes sections de câble en fonction de la puissance du moteur. Veillez toujours à ce que l’alimentation soit stable et correctement mise à la terre afin d’éviter tout problème de fonctionnement.

Principaux composants électriques

Comprendre les composants électriques d’une presse plieuse est essentiel pour une utilisation sûre et efficace. Voici un aperçu des éléments les plus importants :

l Alimentation électrique: La plupart des presses plieuses nécessitent une alimentation triphasée, avec des tensions courantes telles que 220 V, 380 V ou 440 V, selon la taille et la capacité de la machine.

l Disjoncteurs: Ils protègent le système électrique contre les surcharges et les courts-circuits en interrompant le passage du courant en cas de défaut. Le calibre du disjoncteur doit correspondre aux besoins de courant maximal de la machine.

l Contacteurs CA: Ces commutateurs électromécaniques commandent l’alimentation du moteur, permettant l’activation et la désactivation en toute sécurité des circuits à fort courant via le système de commande de la machine (par exemple, un API ou des interrupteurs manuels).

l Système d’arrêt d’urgence (E-Stop): Équipé de boutons placés de manière stratégique, ce système assure une coupure immédiate de l’alimentation en cas d’urgence, via des relais de sécurité ou des contacteurs pour une réponse rapide.

l Système de commande: Les presses plieuses avancées utilisent des automates programmables industriels (API) pour gérer des opérations telles que la vitesse de pliage, le positionnement de la butée arrière et les interverrouillages de sécurité, garantissant précision et fiabilité.

l Interrupteurs de fin de course: Ces dispositifs surveillent la position des pièces mobiles comme le vérin ou la butée arrière, et renvoient des informations au système de commande afin d’éviter les dépassements de course et d’améliorer la précision.

l Transformateur: Utilisé pour ajuster les niveaux de tension afin de répondre aux exigences de composants électriques spécifiques.

l Mise à la terre: Une mise à la terre correcte est essentielle à la sécurité électrique, car elle protège les opérateurs contre les chocs et garantit la conformité aux réglementations locales.

l Dispositifs de sécurité: Au-delà des arrêts d’urgence, les presses plieuses peuvent être équipées de rideaux lumineux, de tapis de sécurité ou de commandes bimanuelles afin de réduire davantage les risques.

Normes relatives aux câbles et au câblage

Le choix du câble d’alimentation adapté consiste à évaluer l’intensité maximale absorbée par la machine, laquelle dépend du moteur, du système hydraulique et des autres composants électriques. Un dimensionnement et une installation corrects du câble sont essentiels pour éviter la surchauffe et garantir une fiabilité à long terme.

Mesures de sécurité et conseils d’entretien

Les composants électriques d’unepresse plieusesont déterminants pour ses performances et sa sécurité. Du panneau de commande aux systèmes hydrauliques, chaque élément doit fonctionner en parfaite harmonie pour obtenir des résultats de haute qualité. En investissant dans despresse plieusecomposants haut de gamme, en respectant des programmes de maintenance réguliers et en donnant la priorité à la sécurité, vous pouvez maximiser l’efficacité de votre machine et prolonger sa durée de vie opérationnelle.

Pour plus d’informations, découvrez notre gamme desolutions de presse plieuseou contactez notre équipe d’assistance technique pour une aide personnalisée.
