Si vous cherchez à améliorer l'efficacité de l'usinage des métaux, le système de gestion d'outils CYBELEC CybTouch 6 C pourrait être la solution pour vous. Cet article propose un examen approfondi de cet outil de gestion innovant, expliquant comment il optimise la gestion des outils sur les plieuses et rationalise les opérations, vous aidant à atteindre une productivité plus élevée et une meilleure organisation de la production. Que votre objectif soit d'améliorer l'ordre de la gestion des outils ou de maximiser le débit, comprendre le système de gestion d'outils CybTouch 6 C bénéficiera grandement à vos objectifs de production. Nous allons maintenant analyser en détail les avantages et fonctions fondamentaux du système, vous fournissant les informations clés nécessaires pour utiliser efficacement cet outil.

Vue d'ensemble du système

Le système de gestion d'outils CYBELEC CybTouch 6 C est une fonctionnalité essentielle qui permet aux utilisateurs de créer et configurer divers outils directement dans l'interface CybTouch. Ce système avancé intègre les données des outils dans les calculs de pliage, garantissant précision et efficacité pour chaque opération de travail des métaux.

Veuillez noter que la disponibilité des fonctions de gestion des poinçons supérieurs et inférieurs dans le système de gestion d'outils CybTouch 6 C peut varier en fonction des circonstances spécifiques. Cela dépend de la version du logiciel CybTouch que vous utilisez et de la configuration spécifique de votre machine à plier. Par conséquent, il est recommandé de confirmer la compatibilité de ces fonctions avec votre appareil avant utilisation afin de tirer pleinement parti du potentiel du système de gestion d'outils CybTouch 6 C dans l'optimisation des processus de production.

Poinçons

Instructions de réglage :

Pour sélectionner un poinçon, parcourez simplement les poinçons existants dans votre bibliothèque à l'aide des boutons fléchés, puis retournez à la page numérique de pliage.

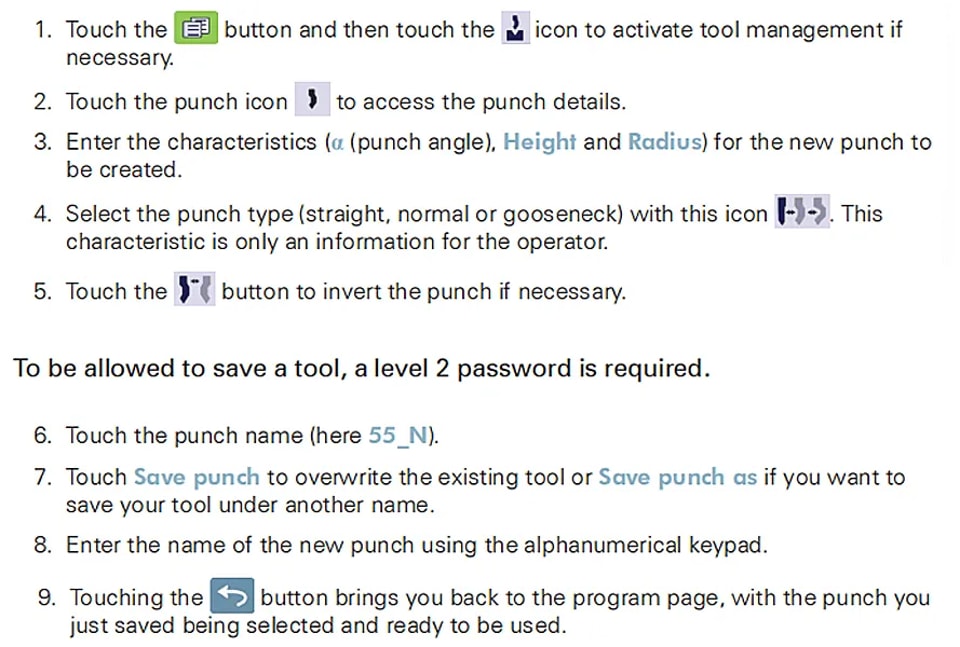

Comment créer ou modifier un poinçon ?

Le système de gestion d'outils CYBELEC CybTouch 6 C offre une approche intuitive pour organiser et manipuler ces outils essentiels.

Par exemple, si aucun poinçon n'a été créé dans le système, il apparaît sans nom avec '???' comme espace réservé. Cependant, si un poinçon existe déjà, le système de gestion des outils CYBELEC CybTouch 6 C sélectionne automatiquement le dernier poinçon utilisé, désigné par exemple par 55_N. Ce processus de sélection garantit que toute modification apportée ne modifiera pas le poinçon existant, car les changements sont enregistrés sous un nouveau nom.

Matrices

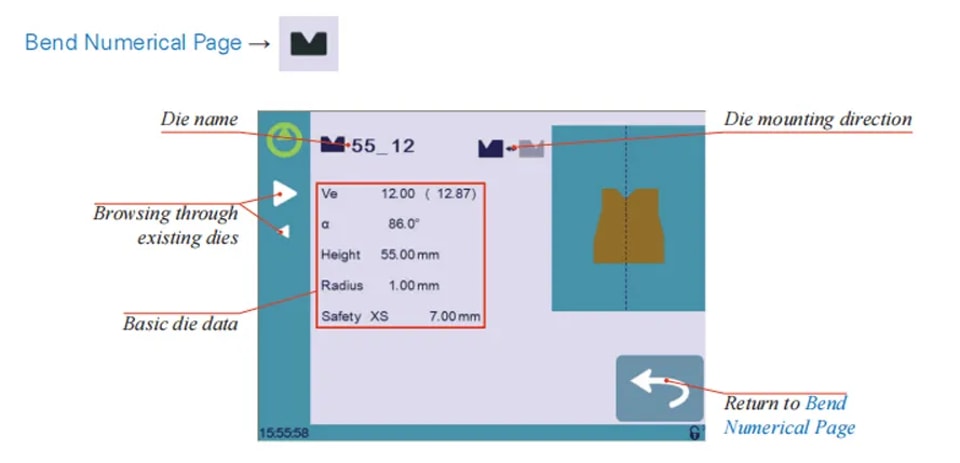

Instructions de réglage :

Sélectionner une matrice est identique à la sélection d'un poinçon ; parcourez simplement les matrices existantes dans votre bibliothèque à l'aide des boutons fléchés, puis retournez à la page numérique de pliage.

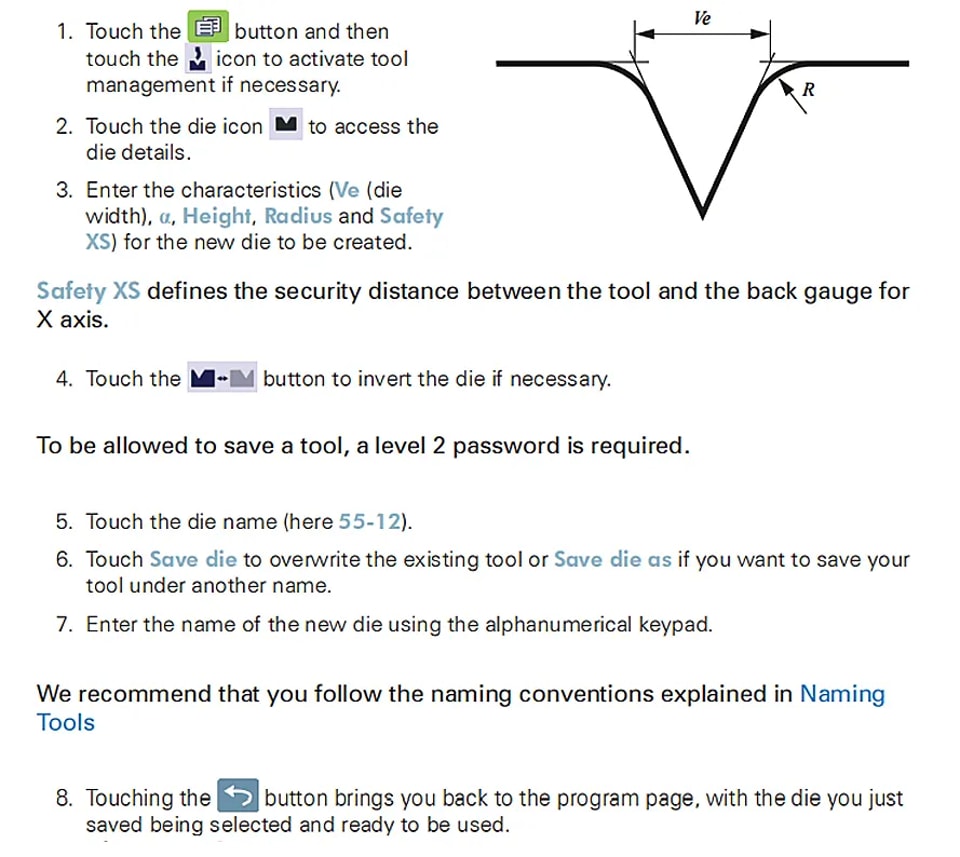

Comment créer ou modifier une matrice ?

Si aucun poinçon n'est encore créé sur la page de base CYBELEC CybTouch 6 C, le poinçon restera sans nom et '???' sera affiché. Cependant, si un poinçon existe déjà, le dernier utilisé, tel que 55_12, sera automatiquement sélectionné sur la page de base CYBELEC CybTouch 6 C. Toute modification apportée ne modifiera pas le poinçon existant, car elle sera enregistrée sous un nom différent.

Nommage des outils

Dans le cadre de l'utilisation des fonctionnalités de la page de base CYBELEC CybTouch 6 C, il est recommandé d'utiliser des conventions de nommage pour vos outils afin de rationaliser les opérations et garantir la clarté. Vous trouverez ci-dessous une convention de nommage simple qui vous permet d'identifier précisément un poinçon ou une matrice par son nom dans l'interface de la page de base CYBELEC CybTouch 6 C.

Bien sûr, selon vos besoins, vous pourriez avoir à créer davantage de règles pour le nommage des poinçons et des matrices.

Poinçons

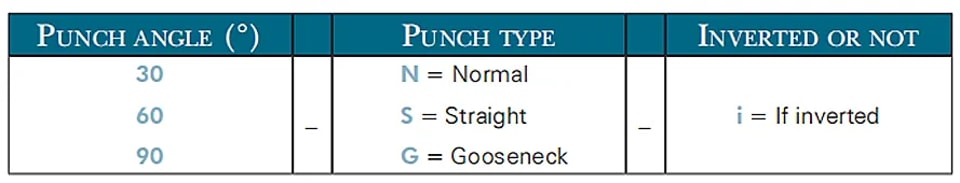

Le nom du poinçon doit être construit de la manière suivante : d'abord son angle, suivi de son type, puis s'il est inversé ou non.

En suivant ces règles, voici quelques exemples de noms de poinçons : 90_N_i , 60_G , 30_S , et ainsi de suite.

Matrices

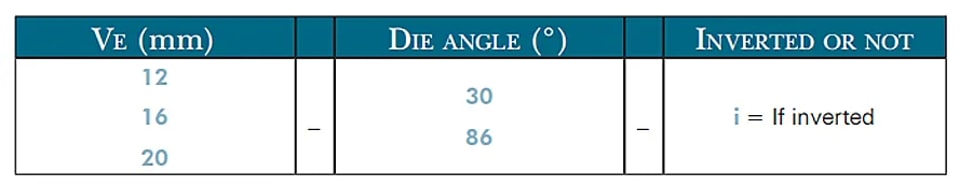

Le nom du dé doit être construit à peu près de la même manière : d'abord sa largeur (dimension Ve), suivie de son angle, puis s'il est inversé ou non.

En suivant ces règles, voici quelques exemples de noms de dé : 12_86_i , 16_86 , 20_30 , et ainsi de suite.

Conclusion

En résumé, le système de gestion d'outils CYBELEC CybTouch 6 C vous offre une interface de gestion d'outils efficace et conviviale. Ses fonctions principales, telles que la sélection automatique des outils et l'enregistrement indépendant des modifications, simplifient efficacement les flux de travail, améliorent la productivité et maintiennent la précision opérationnelle. Ces fonctionnalités garantissent des opérations de production fluides sans interférer avec les paramètres d'outils existants.

Une compréhension approfondie et une utilisation efficace du système de gestion d'outils CYBELEC CybTouch 6 C sont cruciales pour améliorer l'efficacité et les performances des processus d'usinage des métaux. Pour obtenir une assistance supplémentaire, accéder à plus de documentation technique ou parler directement avec des experts, n'hésitez pas à contacter notre équipe chez JUGAO CNC MACHINE. Vous pouvez également visiter notre site web pour plus de ressources et de directives afin d'optimiser le fonctionnement de l'équipement.
