Comment la température d’une cintreuse de tubes influence-t-elle la qualité du cintrage ?

La température est un paramètre souvent négligé, mais essentiel dans le cintrage de tubes. La température du tube lui-même comme celle de l’huile du système hydraulique ont une incidence importante sur la qualité et le rendement du produit fini.

1. Température du tube : trop basse, le risque de fissuration augmente ; trop élevée, le contrôle devient difficile

Température basse (<10℃°C) : la plasticité du matériau diminue, et des microfissures se forment facilement sur la face extérieure du cintrage, en particulier pour les aciers à haute résistance et l’acier inoxydable. Il est recommandé de laisser les tubes s’acclimater dans l’atelier pendant 24 heures en hiver, ou de les préchauffer à plus de 15℃ °C avant l’usinage.

Température ambiante (15℃-35℃°C) : la plage de température de cintrage optimale pour la plupart des tubes, avec une plasticité stable et un retour élastique prévisible.

Température élevée (>60℃°C, procédé de cintrage à froid) : un échauffement anormal du tube entraînera une augmentation des plis sur l’arc intérieur et une réduction inégale de l’épaisseur de paroi. Sauf conception spécifique pour le cintrage à chaud, il convient d’éviter toute surchauffe des tubes.

Recommandation : Avant l’usinage en hiver, stockez les tubes dans un environnement dont la température n’est pas inférieure à 10℃°C ; les coudes de faible rayon en acier à haute résistance peuvent être chauffés localement à 50-80℃ °C (par exemple, par chauffage à la flamme ou par induction), mais l’homogénéité doit être strictement contrôlée.

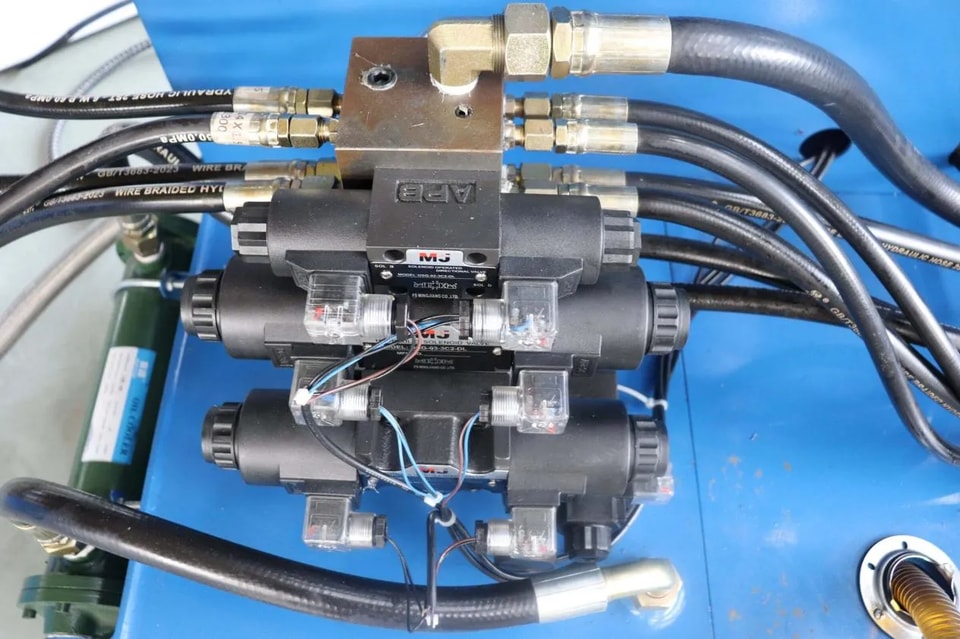

2. Température de l’huile hydraulique : elle influence la précision et la durée de vie du système

Température basse de l’huile (<20℃°C) : la viscosité élevée de l’huile hydraulique entraîne une réponse lente, une vitesse de cintrage instable et une mauvaise répétabilité des angles ; une lubrification insuffisante accélère également l’usure de la pompe et des valves.

Température idéale de l’huile (35℃-50℃°C) : débit d’huile optimal, pression de système stable et répétabilité maximale des angles de cintrage.

Température élevée de l’huile (>55℃°C) : oxydation accélérée de l’huile, durcissement et rétraction des joints, augmentation des fuites internes et diminution de la force réelle de cintrage ; la dilatation thermique affecte également le retour du codeur, entraînant une dérive de l’angle. Une surchauffe prolongée réduit considérablement la durée de vie des composants hydrauliques.

Recommandations : Activez le refroidisseur d’huile ou le ventilateur de refroidissement lors d’un cintrage intensif et continu de tubes ; préchauffez l’équipement en le faisant fonctionner à vide pendant 5 à 10 minutes après la mise en marche ; installez un contacteur de température avec alarme de surtempérature ou arrêt automatique.

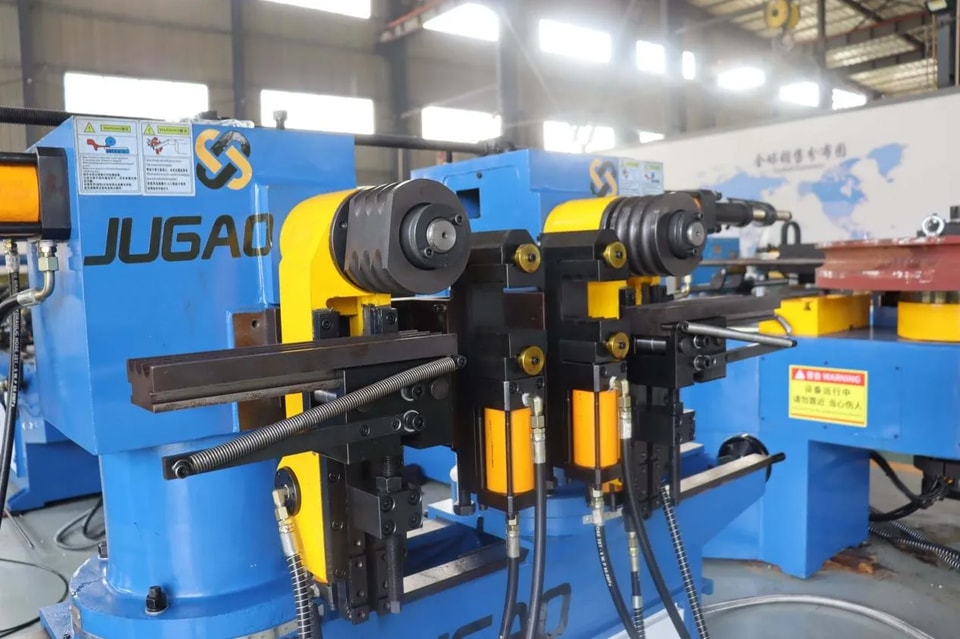

3.Surchauffe par friction : les dangers cachés des températures localement élevées

Lors d’un cintrage continu à grande vitesse, la friction de glissement entre le tube et la matrice peut provoquer une hausse soudaine de la température de la surface de contact (dépassant 80°°C), ce qui entraîne :

Rupture du film d’huile au niveau du cintrage, entraînant un contact direct métal contre métal—des rayures et un rugissement de surface.

Ramollissement local du tube, augmentant le risque de plissement sur l’arc intérieur.

Dilatation thermique de la matrice, entraînant des variations de jeu et affectant la constance dimensionnelle.

Recommandations : Réduisez le temps de cycle du cintrage continu des tubes afin de laisser à la matrice le temps de dissiper la chaleur ; utilisez une huile de cintrage spéciale résistante aux hautes températures ; pour la production de masse, envisagez un système de micro-lubrification ou une lubrification auxiliaire refroidie par air.

En contrôlant la température du tube dans la plage normale (15 à 35℃), en maintenant la température de l’huile hydraulique à un niveau stable de 35 à 50℃°C, et en évitant la surchauffe localisée causée par un cintrage continu à grande vitesse, ces trois mesures réduiront considérablement les défauts de qualité tels que les fissures, les plis et les rayures sur les tubes, tout en prolongeant nettement la durée de vie de l’équipement.
