Que savez-vous des systèmes de serrage pour les presses plieuses à barre de torsion ?

Il est largement admis que la précision du pliage de la tôle dépend de plusieurs facteurs clés : les performances de l’équipement de pliage, la qualité du système d’outillage (y compris l’outillage lui-même, les dispositifs de fixation et les mécanismes de compensation), les caractéristiques du matériau et les compétences de l’opérateur. Dans une presse plieuse à torsion, le système d’outillage se compose de trois éléments essentiels : l’outil de pliage, le système de serrage et le système de compensation. Si l’outil de pliage et le système de compensation sont très appréciés pour leur rôle dans la précision, le système de serrage, tout aussi important, est souvent négligé. Cet article vise à expliquer le rôle du système de serrage, son impact sur l’efficacité opérationnelle et la manière dont il contribue à obtenir une précision de pliage supérieure.

Les pièces en tôle passent généralement par plusieurs opérations à valeur ajoutée, telles que le poinçonnage, la découpe laser et l’ébavurage, avant d’entrer dans l’étape du pliage. Par conséquent, le processus de pliage doit offrir une précision et une régularité exceptionnelles afin de réduire les pertes et de maîtriser les coûts. Si la qualité de l’équipement de pliage est largement reconnue comme essentielle, le rôle des systèmes de serrage avancés est souvent sous-estimé. Un système de serrage efficace réduit non seulement le temps de préparation, mais améliore aussi la répétabilité et réduit le besoin de pliages d’essai. Alors, qu’est-ce qu’un système de serrage exactement ? Les sections suivantes examinent les caractéristiques, les avantages et les limites des différents types de systèmes de serrage.

Types de systèmes de serrage

Les systèmes de serrage des outillages de presse plieuse se répartissent principalement en deux catégories : manuels et automatiques. Chaque système de serrage est disponible en différentes configurations pour répondre à des besoins opérationnels variés.

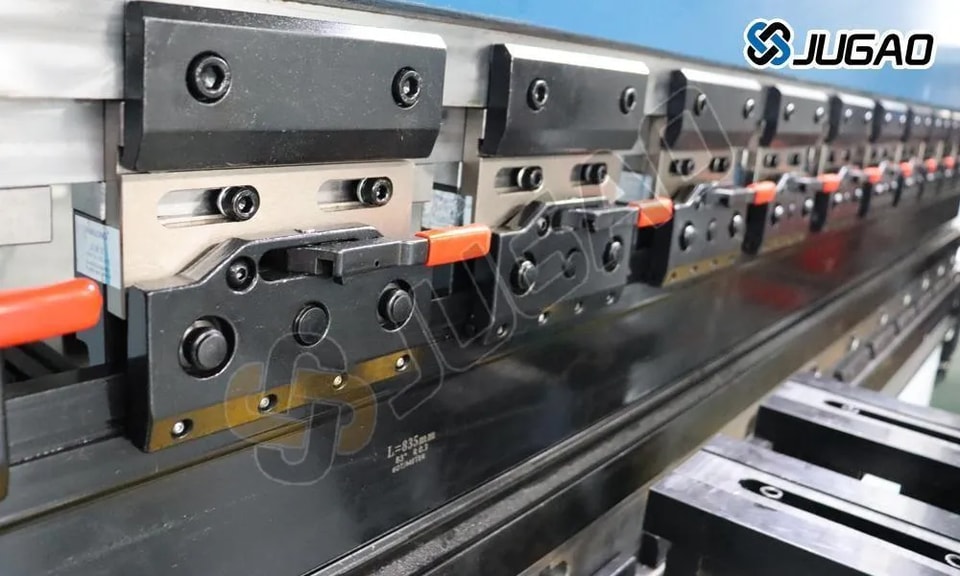

Systèmes de serrage manuels

Les systèmes de serrage manuels constituent une solution économique et pratique pour les opérations avec des changements d’outillage peu fréquents. Bien que simples par nature, ils peuvent être exigeants en main-d’œuvre et chronophages, car l’opérateur doit serrer chaque plaque de serrage individuellement. Un inconvénient majeur de cette approche est l’absence d’étalonnage intégré : comme les plaques de serrage sont serrées une à une, la force de serrage est souvent appliquée de manière inégale le long de l’outil. Cette incohérence rend difficile l’obtention immédiate d’un alignement correct, ce qui impose souvent des réglages longs et requiert des opérateurs très qualifiés.

Pour réduire la dépendance au travail manuel, limiter les réglages et améliorer la précision, certains systèmes manuels intègrent un mécanisme de goupille de serrage. Cette conception aide à répartir uniformément la force de serrage sur toute la longueur utile de l’outil. Ainsi, une fois chaque segment de l’outil fixé en place, aucun réglage supplémentaire n’est nécessaire. Ces systèmes manuels améliorés comprennent souvent des fonctions intégrées de positionnement et d’étalonnage automatiques, garantissant un alignement rapide et précis de l’outil ainsi que des résultats de pliage constants.

Système de serrage automatique

Les systèmes de serrage automatiques sont idéaux pour les presses plieuses avec des changements d’outillage fréquents et rapides, et conviennent particulièrement au traitement de tôles en petites séries et à forte mixité. Fondés sur le concept d’« opération en un point », les systèmes de serrage automatiques serrent et desserrent l’outil d’une simple pression sur un bouton, éliminant ainsi les opérations de serrage manuel fastidieuses. Contrairement aux plaques de serrage segmentées et indépendantes, le système de serrage automatique WILA utilise un ensemble monobloc, garantissant la précision globale du bridage et améliorant l’efficacité du serrage des outils. Cela permet de monter de petits segments verticalement ou horizontalement n’importe où dans le dispositif.

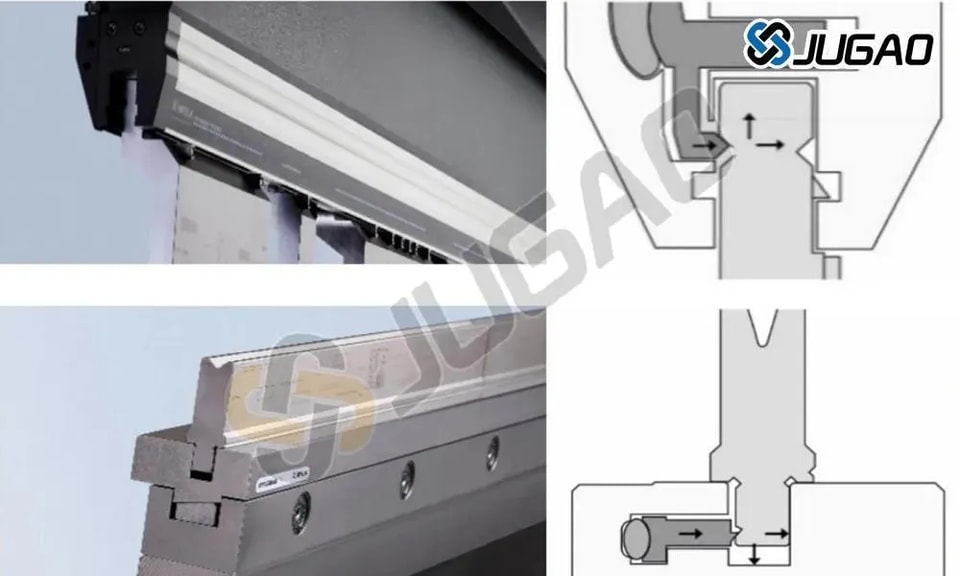

Système de serrage automatique hydraulique

Le système de serrage automatique hydraulique serre automatiquement le moule en appliquant de l’huile hydraulique sous une certaine pression. La dilatation du tuyau d’huile hydraulique pousse les axes de serrage trempés vers l’extérieur, serrant ainsi automatiquement le moule. Le système de serrage automatique hydraulique présente les caractéristiques suivantes :

(1) Précision : la pince intégrée dispose d’une surface de référence de positionnement uniforme, permettant une précision dimensionnelle extrêmement élevée. Le parallélisme de la pince peut être réglé une seule fois, garantissant une utilisation à long terme.

(2) Durabilité : fabriquée en acier à outils de haute qualité / acier allié CrMo à haute résistance, elle offre une capacité de charge maximale de 800 tonnes/mètre et une dureté de 56 à 60 HRC après traitement thermique.

(3) Flexibilité : la pince intègre un réglage Tx/Ty, compensant efficacement les erreurs d’usinage de la machine lors de l’installation. Il n’est pas nécessaire d’insérer du papier ni de frapper les pinces pour ajuster les angles par la suite.

(4) Vitesse : le moule se met automatiquement en place et la ligne de pliage est automatiquement alignée, supprimant définitivement le réglage de l’outillage. Un moule de 6 mètres de long peut être entièrement serré en seulement 5 secondes, ce qui multiplie l’efficacité globale par 3 à 6 par rapport aux systèmes de serrage conventionnels.

⑸Sécurité : lorsqu’il est utilisé avec des moules équipés du mécanisme de bouton de sécurité Safety-Click, l’installation et le retrait sont plus sûrs.

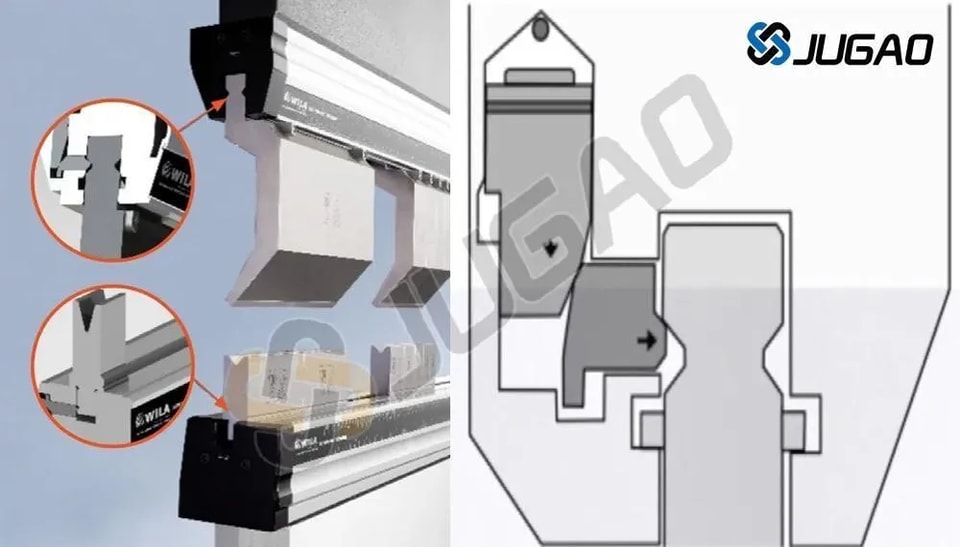

Système de serrage automatique pneumatique

Dans un système de serrage automatique pneumatique, après introduction d’un certain niveau de pression de gaz, la pression dans le cylindre pousse la tige de piston, ce qui fait sortir la goupille de serrage et permet ainsi le serrage automatique du moule. En plus des caractéristiques du système de serrage hydraulique décrit ci-dessus, le système de serrage automatique pneumatique offre également des avantages uniques :

(1) Propreté : aucune huile hydraulique ni unité d’entraînement hydraulique n’est nécessaire.

(2) Simplicité : serrage pneumatique avec mécanisme autobloquant (série premium).

(3) Commodité : une alimentation en air comprimé standard d’atelier de 6 à 8 bars suffit.

(4) Vitesse : vitesse de serrage ultra-rapide pour une efficacité accrue.

(5) Économique : coûts d’exploitation réduits.

Fonctions intelligentes optionnelles

Le système de serrage automatique WILA peut également être équipé de modules encore plus intelligents—le système intelligent de positionnement des outils et le système d’identification et de positionnement des outils—afin d’améliorer encore l’efficacité et l’intelligence du pliage.

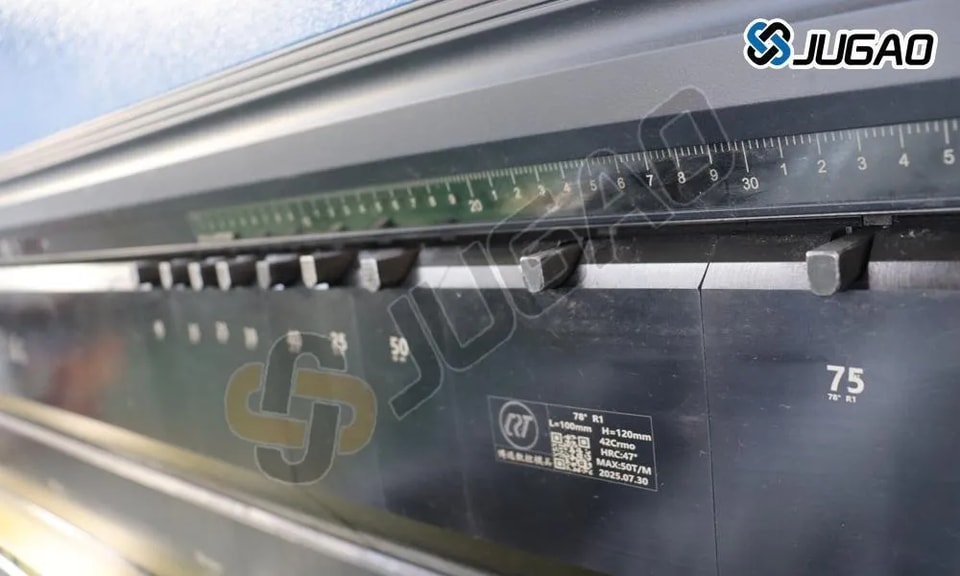

Système intelligent de positionnement des outils

Le cœur du système Smart Tool Locator (STL) est une règle intelligente programmable éclairée par LED. Cette règle interagit avec la commande de presse plieuse pour guider l’opérateur dans le positionnement de l’outil et de la pièce, réduisant ainsi les exigences en matière de mémoire de l’opérateur et le risque d’erreur.

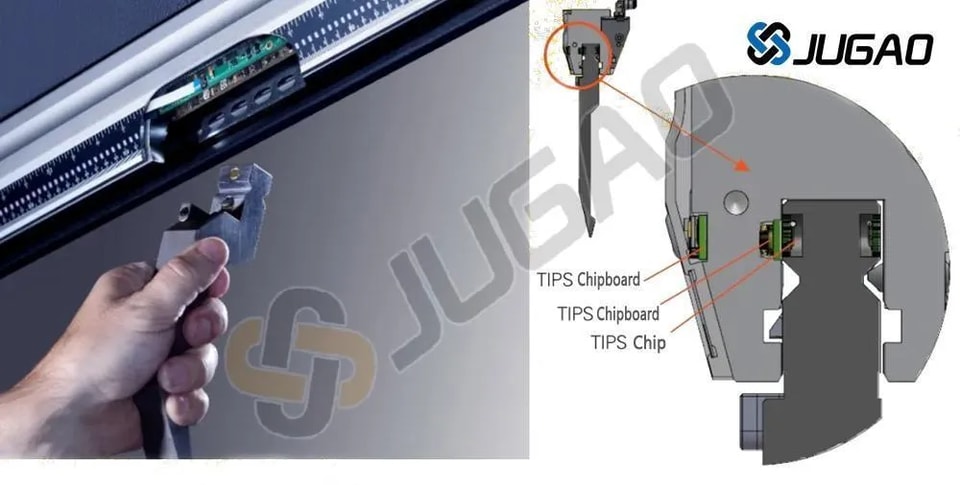

Système d’identification et de positionnement des outils

Le cœur du système d’identification et de positionnement des outils (TIPS) réside dans la puce TIPS intégrée au dispositif de serrage. Comme le montre la figure 5, lorsqu’un dispositif de serrage TIPS est configuré pour serrer un outil TIPS, il peut identifier toutes les informations de l’outil, notamment le modèle, la longueur, la hauteur et l’emplacement. Ces informations sont transmises au contrôleur principal du système via Ethernet, permettant des opérations de pliage entièrement automatisées, améliorant considérablement le rendement et l’efficacité, et offrant au final un retour sur investissement élevé.

Dans le secteur très concurrentiel du pliage de tôle, les systèmes de serrage automatique répondent non seulement aux exigences de qualité des clients en matière de pliage de précision, mais améliorent également considérablement l’efficacité du pliage, offrant un retour sur investissement élevé et répondant à la demande des clients en matière d’automatisation et d’intelligence.
