Comment régler le déséquilibre de pression de la presse plieuse

Rencontrez-vous des difficultés avec des angles de pliage irréguliers sur votre presse plieuse NC ? Comprendre les causes sous-jacentes et mettre en œuvre des solutions ciblées peut vous aider à obtenir des résultats précis et reproductibles. Les méthodes de réglage du déséquilibre de pression de la presse plieuse consistent principalement à éliminer les facteurs externes et les facteurs internes de la machine. Tout d’abord, il est nécessaire de déterminer la cause du déséquilibre de pression, qui comprend généralement des facteurs externes et des facteurs internes de la machine. Les facteurs externes, tels que la présence d’objets lourds à proximité, peuvent affecter la répartition inégale de l’effort exercé par les coulisseaux des deux côtés du vérin de travail, tandis que les facteurs internes de la machine peuvent être dus au fait que les deux vérins de travail exercent une pression aux deux extrémités du coulisseau, ce qui déplace le centre de gravité de travail vers le milieu et affecte ainsi le formage et les opérations ultérieures du produit.

Solution

.Éliminer les facteurs externes :Retirez les objets lourds qui gênent le fonctionnement de la presse plieuse et veillez à ce que les coulisseaux des deux côtés du vérin de travail soient soumis à une force uniforme.

.Éliminer les facteurs propres à la machine :Adoptez les méthodes de compensation de la flèche et de compensation de pression, et placez la valeur de déformation dans le sens opposé à la déformation due à l’effort sur la table de travail afin d’obtenir une compensation variable du coulisseau et de la table, et ainsi rendre plus uniforme la répartition de la pression des coulisseaux du vérin de travail des deux côtés de la presse plieuse.

Étapes spécifiques

Réglage des facteurs externes :

Retirez les objets lourds qui gênent le fonctionnement de lapresse plieuse.

Veillez à ce qu’aucun corps étranger ne se trouve sur lapresse plieusestructure, et soyez toujours attentif à l’état de fonctionnement de lapresse plieuseafin de réduire l’apparition d’une pression inégale des deux côtés.

Réglage des facteurs internes de la machine :

Placez une valeur de déformation dans le sens opposé à la déformation due à l’effort sur la table de travail entre le coulisseau et le poinçon supérieur de lapresse plieuseafin d’obtenir une compensation de la flèche.

Utilisez la compensation hydraulique et la compensation mécanique pour obtenir une compensation de pression.

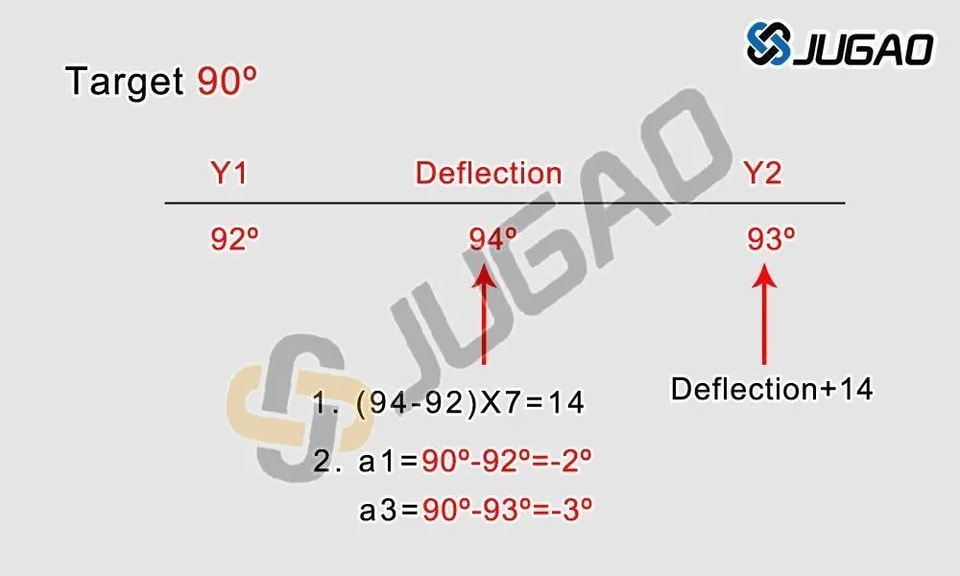

Prenons la figure suivante comme exemple

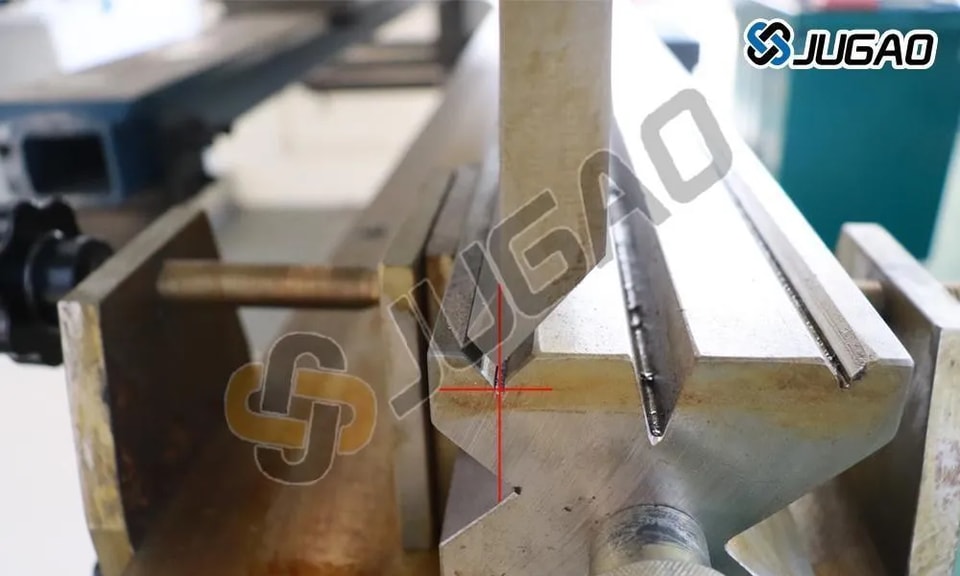

Inspecter et aligner les outils

Des outils mal alignés ou usés sont une cause fréquente d’écarts d’angle. Veillez à ce que les poinçons supérieur et inférieur soient correctement alignés et exempts de dommages. Remplacez tout composant usé afin de maintenir la précision.

Recalibrer le contrôleur CNC

Avec le temps, le contrôleur de la machine peut s’écarter de ses réglages d’origine. Recalibrez le système CNC afin de garantir qu’il interprète et exécute avec précision les commandes de pliage.

Vérifier l’homogénéité du matériau

Des variations d’épaisseur, de dureté ou de sens du grain du matériau peuvent affecter les résultats du pliage. Vérifiez les propriétés du matériau et assurez-vous de leur uniformité avant de poursuivre le processus de pliage.

Effectuer un entretien régulier

La maintenance de routine, y compris la lubrification, les contrôles du système hydraulique et les inspections mécaniques, peut prévenir de nombreux problèmes avant qu’ils ne surviennent. Une machine bien entretenue fonctionne de manière plus fiable.

Ajuster finement les réglages de la machine

Ajustez des paramètres tels que la vitesse de pliage, la pression et la position de la butée arrière afin d’optimiser les performances pour des matériaux et des conceptions spécifiques.

Dépannage des situations courantes

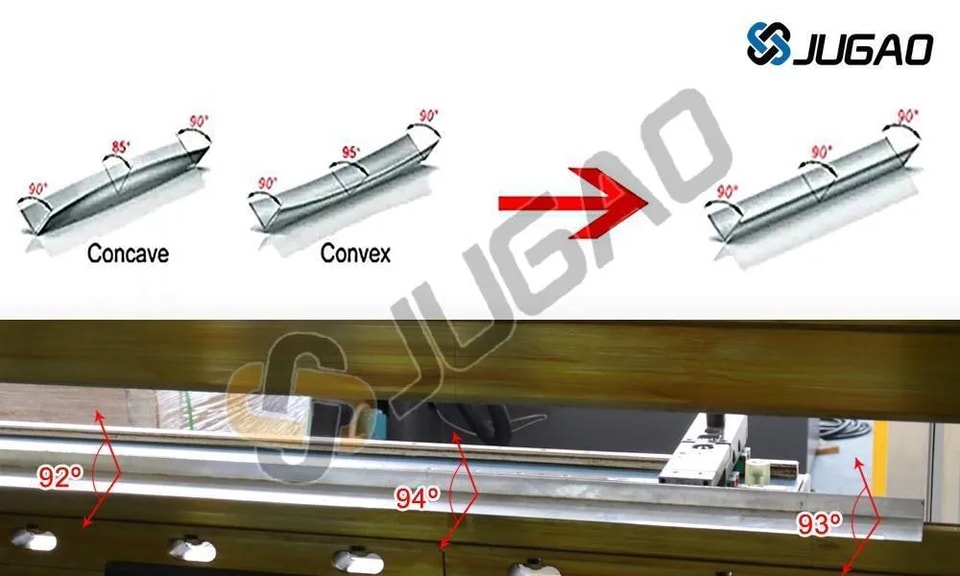

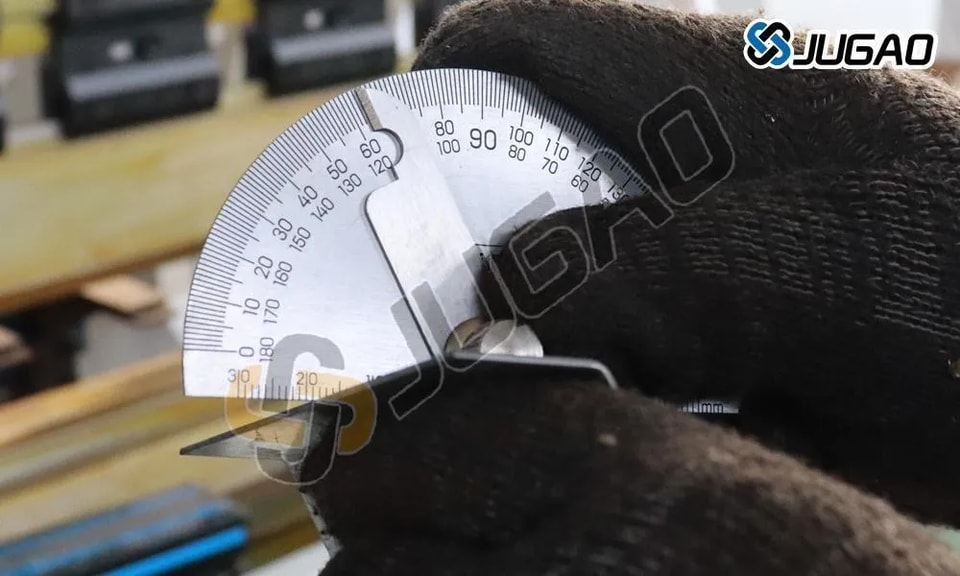

Un problème fréquent rencontré avec les presses plieuses NC hydrauliques est l’inconstance des angles le long de la même ligne de pliage. Par exemple, un angle cible de 90° peut donner 89° d’un côté et 91° de l’autre. Ce problème provient souvent d’une répartition inégale de la pression ou d’un mauvais alignement.

En agissant méthodiquement sur l’alignement des outils, l’étalonnage du contrôleur et la vérification du matériau, vous pouvez rétablir la précision de vos opérations de pliage.

Précautions

* Avant d’utiliser la presse plieuse, assurez-vous qu’aucun corps étranger ne se trouve sur le corps de la machine et prêtez toujours attention à son état de fonctionnement.

* Nettoyez et entretenez régulièrement la presse plieuse afin de réduire la fréquence des pannes.

* Suivez les instructions d’utilisation spécifiques figurant dans le manuel du fabricant afin de garantir des réglages sûrs et efficaces.

Conclusion

Le maintien d’angles de pliage constants nécessite une combinaison d’un réglage correct de la machine, d’un entretien régulier et d’une attention portée aux caractéristiques du matériau. Suivez ces bonnes pratiques pour réduire les erreurs et améliorer l’efficacité de votre presse plieuse NC.
