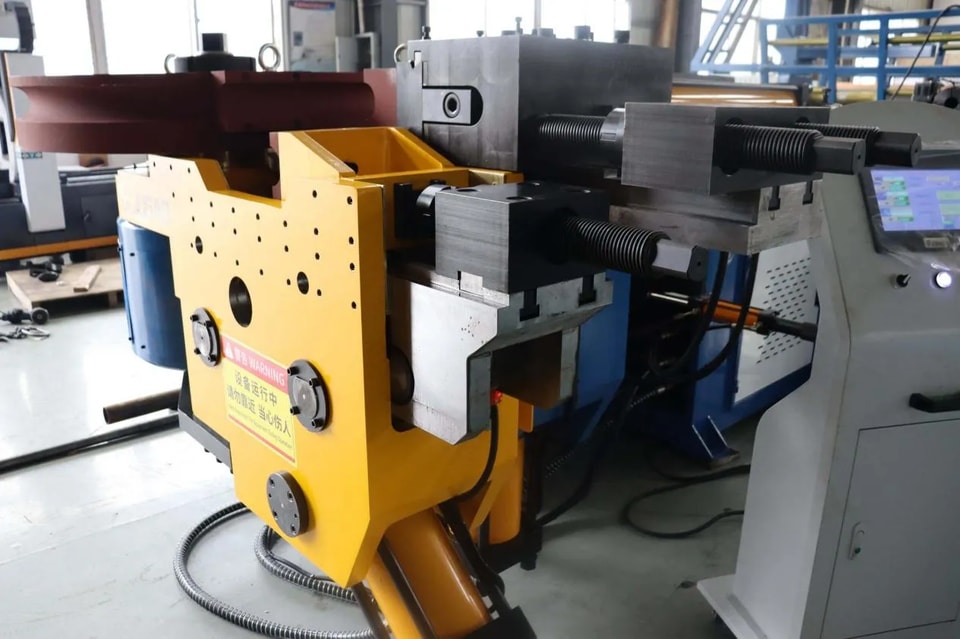

Comment éviter d’endommager les produits finis avec une cintreuse de tubes ? Guide professionnel de contrôle qualité

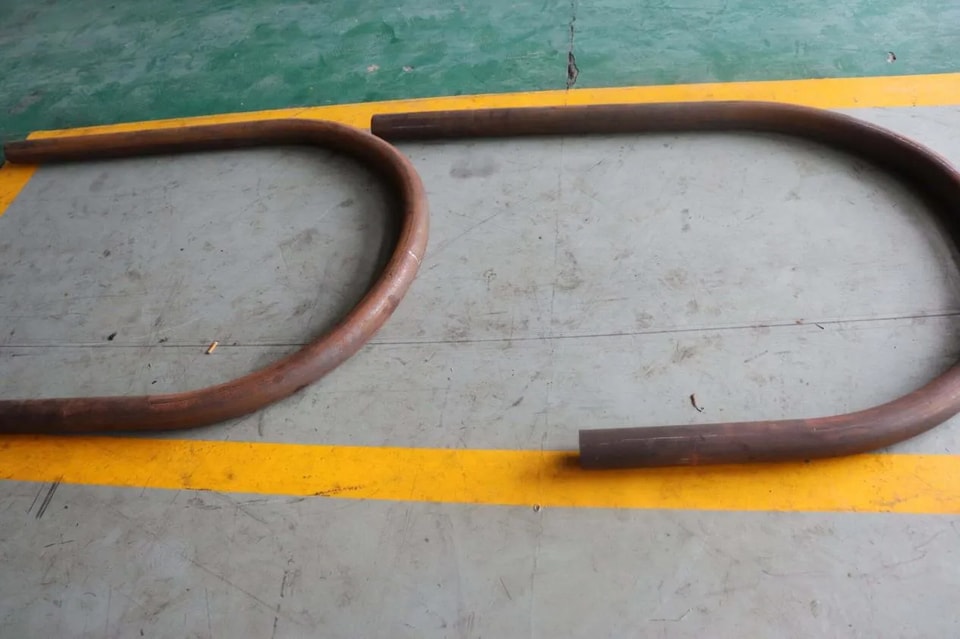

La rupture du tube (fissures, plis, rayures) est la principale cause de rebut des produits finis. Pour éviter les dommages, un contrôle systématique est nécessaire sur trois aspects : les matériaux, les matrices et les procédés.

1. Prévenir les fissures de pliage (fissures externes dues à la traction)

Assurez un rapport de rayon de pliage R/D≥ 3 (valeur plus élevée pour les tubes à paroi mince)

Utilisez des tubes ayant un allongement≥ de 20 % ; l’acier à haute résistance peut être plié après recuit.

Évitez la zone de tension pour les tubes soudés (placez-la dans la couche neutre ou sur la face interne).

Prolongation précise du mandrin (0,5 à 1,5 mm avant le point tangentiel).

2. Prévenir le froissement interne

L’écart entre la matrice anti-froissement et la matrice de pliage doit permettre à une feuille de papier A4 de glisser entre les deux.

Des mandrins à tête sphérique doivent être utilisés pour les tubes à paroi mince ou les pliages à petit rayon R.

Réduisez la vitesse de pliage pour éviter l’accumulation de matière.

Augmentez convenablement l’épaisseur de la paroi du tube ou utilisez un matériau plus dur.

3. Prévenir les rayures de surface

Maintenez les rainures de la matrice propres et polissez-les, puis éliminez régulièrement la rouille.

Appliquez une huile de pliage spéciale (sur la matrice de pliage, le mandrin et la matrice anti-froissement).

La force de serrage doit être suffisante pour empêcher le tube de glisser ; évitez un serrage excessif et les marques d’indentation.

Éliminez les bavures et les copeaux métalliques du tube brut avant le pliage.

4. Prévenir la déformation de la section transversale (aplatissement)

Vérifiez si les spécifications du mandrin correspondent au diamètre du tube

Évitez un rayon de cintrage excessivement faible (R/D < 2,5, risque élevé).

La profondeur de la rainure de la matrice de cintrage doit correspondre à plus de 85 % du diamètre extérieur du tube.

5. Validation du procédé et contrôle de la première pièce

Un essai de cintrage de première pièce doit être effectué après chaque changement de moule ou de matériau.

Utilisez un rapporteur d’angle, un pied à coulisse et une jauge de rayon pour un contrôle complet.

Enregistrez les paramètres validés (pression, vitesse, position du mandrin) et pérennisez le procédé.

Les dommages proviennent d’une concentration des contraintes et d’un manque de soutien.– Le choix du bon moule, l’utilisation du mandrin adapté, une lubrification suffisante et la réalisation d’une vérification de première pièce peuvent porter le taux de rendement à plus de 99 %.
