Comment choisir la meilleure rouleuse de tôles ?
Comment choisir la meilleure rouleuse de tôles ?
Le choix de la rouleuse de tôles optimale exige une prise en compte globale des besoins de production de votre entreprise, des caractéristiques des tôles et de votre budget. Le choix de la machine la plus adaptée repose sur trois facteurs clés : quoi rouler, comment le rouler et quelle quantité rouler. Ci-dessous, je vais présenter une analyse détaillée de ces points essentiels.
1. Identifier les besoins de traitement (le plus important) :
l Type de matériau : acier au carbone / acier inoxydable / alliage d’aluminium (la limite d’élasticité des différents matériaux influence le choix de la machine et les besoins en puissance).
l Plage d’épaisseur (de la plus fine à la plus épaisse) et largeur de tôle (largeur maximale de traitement).
l Diamètre intérieur minimal requis (diamètre minimal lors du roulage en tubes/bobines).
l Volume de production : pièce unique, production en grande série/petites séries, production multi-références/traitement occasionnel (influençant le besoin en CNC et en automatisation).
Ces paramètres déterminent la capacité de charge optimale de la rouleuse de tôles, le diamètre des cylindres et la longueur, parmi d’autres spécifications clés.
1) Sélection selon les caractéristiques de la tôle
– Épaisseur de la tôle
l Tôles fines (1–6 mm) : on utilise généralement une rouleuse symétrique à trois rouleaux ou une rouleuse à quatre rouleaux, offrant une grande précision et un réglage facile.
l Tôles moyennes et épaisses (6–40 mm) : une rouleuse à quatre rouleaux est recommandée, offrant une utilisation plus simple et une meilleure capacité de pré-cintrage.
l Tôles extra-épaisses (plus de 40 mm) : une rouleuse à quatre rouleaux renforcée ou une rouleuse universelle CNC à rouleau supérieur est nécessaire.
– Largeur de la tôle
La longueur utile de la rouleuse doit être supérieure ou égale à la largeur de la tôle ; sinon, le traitement est impossible.
Plages courantes : 1,5 m, 2,5 m, 3,2 m, 4 m et plus.
– Résistance du matériau
L’acier au carbone ordinaire se roule facilement.
L’acier à haute résistance et l’acier inoxydable nécessitent des rouleaux plus grands et plus robustes.
2) Sélection selon les exigences du procédé
– Précision de formage
Si une grande précision et une bonne circularité sont requises, il est préférable d’opter pour une rouleuse à quatre rouleaux.
Une rouleuse symétrique à trois rouleaux nécessite deux retournements de la pièce, ce qui entraîne une efficacité et une précision légèrement inférieures.
– Capacité de pré-cintrage
Une rouleuse à trois rouleaux nécessite un mécanisme de pré-cintrage à l’extrémité de la tôle ou génère des chutes.
Une rouleuse à quatre rouleaux dispose d’une fonction de pré-cintrage automatique, ce qui réduit les chutes et améliore l’efficacité.
– Formage conique
Si une forme conique est requise, il est recommandé d’utiliser une rouleuse universelle avec rouleaux latéraux inclinables.
– Niveau d’automatisation
Les rouleuses manuelles conviennent aux petites séries et aux budgets limités.
Les rouleuses de tôles CNC conviennent aux grandes séries et aux lignes de production automatisées.
2. Choisir le modèle de rouleuse optimal
1) Modèles courants de rouleuses de tôles
Les rouleuses de tôles courantes comprennent les modèles à deux rouleaux, trois rouleaux et quatre rouleaux (ainsi que des modèles spécialisés).
l Trois rouleaux : structure simple et prix relativement bas. Convient aux épaisseurs courantes et au formage conventionnel, mais exige un niveau de compétence plus élevé pour les petits diamètres ou les procédés de pré-cintrage complexes.
l Quatre rouleaux (double pincement) : grâce à un système de serrage double, avec pinces avant et arrière, elle simplifie l’utilisation et facilite le formage de haute précision et de petit diamètre intérieur. Cela réduit la main-d’œuvre, mais augmente aussi les coûts.
l Machines à deux rouleaux / coniques et machines spécialisées : adaptées au roulage de profils spéciaux ou de formes coniques.
Le choix entre trois et quatre rouleaux a un impact direct sur l’efficacité du pré-cintrage, la rectitude des bords du produit fini et le diamètre minimal de la bobine.
2) Performances de l’équipement
l Diamètre et rigidité des rouleaux : plus le diamètre des rouleaux est grand, plus leur rigidité et leur résistance à la déformation sont élevées.
l Type d’entraînement : entraînement hydraulique > entraînement mécanique, offrant plus de puissance et de fiabilité.
l Système CNC : la disponibilité ou non d’une commande CNC/PLC influe sur le niveau d’automatisation et l’efficacité de traitement.
l Sécurité et maintenance : la protection contre les surcharges, la sécurité d’exploitation et un système de lubrification complet sont essentiels.
3) Paramètres techniques clés
L’épaisseur × la largeur × la limite d’élasticité du matériau constituent la base du calcul de la capacité de la machine-outil : les fabricants indiquent généralement la capacité de la machine sur la base d’une limite d’élasticité donnée. Si votre matériau est plus résistant, la capacité réelle sera inférieure. Veuillez fournir au fabricant les informations précises sur le matériau de votre tôle.
Une règle empirique courante concernant le diamètre des rouleaux et le diamètre minimal des rouleaux est la suivante : « diamètre maximal du rouleau ≈ 1,5 × diamètre du rouleau supérieur ». Cela s’applique aux systèmes à trois et quatre rouleaux. Par conséquent, si vous devez rouler des pièces de plus petit diamètre, vous devez choisir des rouleaux supérieurs plus petits ou un modèle de machine plus adapté.
Longueur des rouleaux (largeur de travail utile) : elle doit au moins correspondre à la largeur maximale de votre tôle, en tenant compte du bridage et du pré-cintrage.
3. Facteurs économiques et de marque
l Budget : les machines de roulage de tôle nationales offrent un excellent rapport qualité-prix. Les modèles importés (comme DAVI en Italie et FACCIN en France) offrent une grande précision et une forte automatisation, mais sont plus chers.
l Service après-vente : vérifiez l’existence de centres de service locaux et la disponibilité rapide des pièces détachées.
l Investissement à long terme : choisissez des modèles économes en énergie et faciles d’entretien pour une rentabilité accrue sur le long terme.
Modèles recommandés :
l Petites usines de tôlerie (tôle légère) → Rouleuse de tôle symétrique à trois rouleaux ou rouleuse de tôle économique à quatre rouleaux.
l Usines de taille moyenne à grande (tôle épaisse, acier inoxydable) → Rouleuse de tôle hydraulique à quatre rouleaux.
l Fabrication haut de gamme (récipients sous pression, éolien, construction navale) → Rouleuse de tôle CNC à quatre rouleaux ou rouleuse universelle à rouleau supérieur avec chargement et déchargement automatisés.
Tableau comparatif des modèles courants de rouleuses de tôle :
Types | Caractéristiques structurelles | Épaisseurs de tôle applicables | Applications | Avantages | Inconvénients |
Rouleuse de tôle symétrique à trois rouleaux | Le rouleau supérieur peut être relevé ou abaissé pour faciliter le retournement de la tôle. | Tôle fine à moyenne (≤20 mm) | Petites opérations de tôlerie, applications à faible coût | Structure simple, prix bas et entretien facile | Impossible de réaliser directement le pré-cintrage, ce qui entraîne un taux de rebut élevé et une faible efficacité. |
Rouleuse de tôle asymétrique à trois rouleaux | Rouleau supérieur fixe, rouleau inférieur et rouleaux latéraux réglables. | Tôle fine (≤12 mm) | Conduits de ventilation, panneaux métalliques légers | Capacité de pré-cintrage partielle, utilisation simple | Champ d’application limité : ne peut pas traiter les tôles épaisses. |

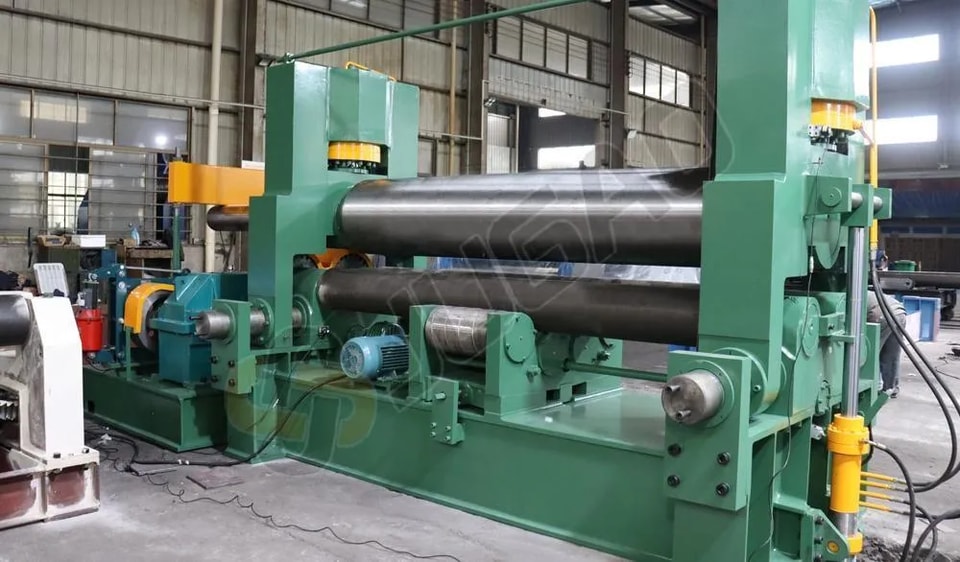

Rouleuse de tôle hydraulique à trois rouleaux | Entraînement hydraulique avec de grands arbres de rouleaux. | Tôle moyenne (20–60 mm) | Fabrication mécanique générale, pièces structurelles | Puissance élevée et grande efficacité | Nécessite encore une machine de pré-cintrage des extrémités de tôle et le retournement de la pièce. |

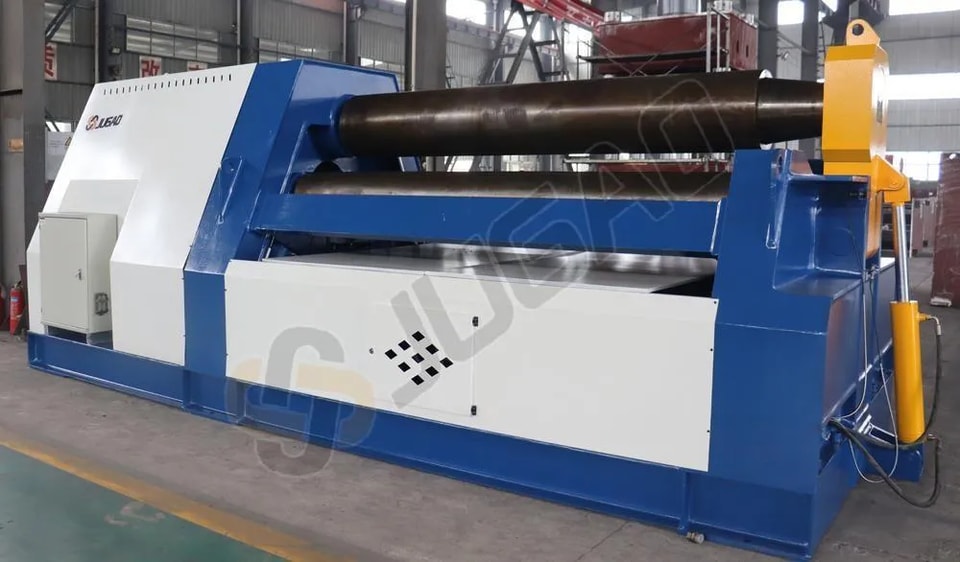

Rouleuse de tôle à quatre rouleaux | Quatre rouleaux entraînés hydrauliquement (supérieur, inférieur, gauche et droit). | Tôle fine à épaisse (6–100 mm) | Cuves sous pression, navires, structures en acier | Prébombage automatique, haute précision, haute efficacité et déchets minimaux | Prix élevé et maintenance complexe. |
Cylindreuse à tôle universelle à rouleau supérieur | Rouleau supérieur déplaçable universellement et rouleaux latéraux inclinables. | Tôle épaisse à très épaisse (40–200 mm) | Cônes, cuves sous pression, tours d’éoliennes | Capable de cintrer des cônes, adaptée à la fabrication lourde | Équipement de grande taille et coûteux. |

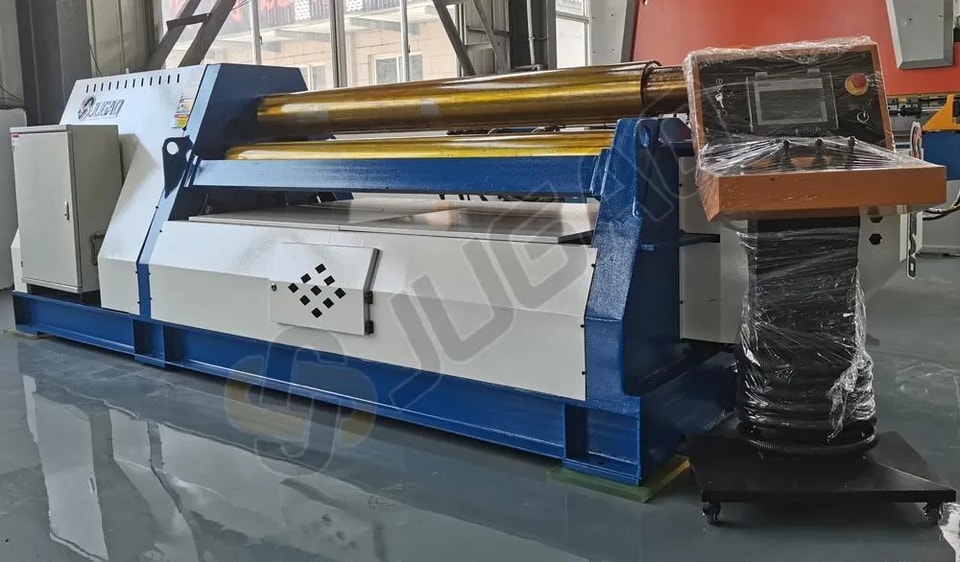

Cylindreuse à tôle CNC | Équipée d’un système de commande CNC/PLC. | Différentes tôles | Fabrication haut de gamme, production de masse | Haut degré d’automatisation, précision stable et réduction des coûts de main-d’œuvre | Coût élevé et nécessite des compétences opérateur. |
Guide de sélection :
l Budget limité, traitement de tôle fine → Cylindreuse symétrique/asymétrique à trois rouleaux
l Tôle moyenne et épaisse, exigences de haute efficacité → Cylindreuse hydraulique à quatre rouleaux
l Fabrication lourde, cônes spéciaux → Cylindreuse universelle à rouleau supérieur
l Production en grande série, haute précision, exigences d’automatisation → Cylindreuse CNC à quatre rouleaux
4. Points clés pour le choix d’une cylindreuse à tôle
1) Épaisseur de tôle
l Tôle fine (≤12 mm) : cylindreuse asymétrique à trois rouleaux
l Tôle moyenne (≤20 mm) : cylindreuse symétrique à trois rouleaux
l Tôle épaisse (20–60 mm) : cylindreuse hydraulique à trois/quatre rouleaux
l Tôle très épaisse (≥60 mm) : cylindreuse à quatre rouleaux / cylindreuse universelle à rouleau supérieur
2) Exigences de procédé
l Roulage général : trois rouleaux
l Haute précision, pré-bombage et haute efficacité : quatre rouleaux
l Roulage conique : cylindreuse conique
l Automatisation et exigences de production élevées : cylindreuse CNC
3) Considérations de budget et d’application
l Petite usine avec budget limité → cylindreuse à trois rouleaux (excellent rapport coût-efficacité)
l Entreprises manufacturières de taille moyenne à grande → cylindreuse hydraulique à quatre rouleaux (choix courant)
l Fabrication d’équipements haut de gamme (éolien, cuves sous pression, construction navale) → cylindreuse CNC à quatre rouleaux ou universelle
Choisir la meilleure cylindreuse à tôle, c’est trouver celle qui correspond le mieux à vos conditions de travail et à votre budget. La meilleure cylindreuse à tôle n’est pas la plus chère, mais celle qui s’adapte le mieux à l’épaisseur de vos tôles, à vos exigences de procédé et à votre budget.
