Comment choisir la presse plieuse adaptée à la production en petites séries

Dans le domaine de la transformation des métaux, les machines de pliage sont des équipements clés pour le formage de la tôle. Pour les besoins de production en petites séries, comment choisir une machine capable de répondre aux exigences d’un traitement précis tout en offrant efficacité et flexibilité est une question à laquelle de nombreuses entreprises sont confrontées. Cet article analysera en profondeur les points clés de l’achat afin de vous aider à trouver la solution la mieux adaptée à vos besoins de production.

Bases des machines de pliage pour la production en petites séries

Les machines de pliage modernes sont passées des types mécaniques traditionnels à des équipements de précision intégrant la technologie CNC, la transmission hydraulique et le contrôle intelligent. Compte tenu des caractéristiques de la production en petites séries, l’équipement idéal doit présenter trois caractéristiques essentielles : une capacité de changement rapide d’outillage (changement complet en 15 minutes), une répétabilité angulaire de ±0,1° et une adaptabilité de traitement permettant de prendre en charge divers matériaux (tels que l’acier inoxydable, l’alliage d’aluminium et l’acier au carbone). Ce type d’équipement est généralement doté d’un système d’outillage modulaire, ce qui peut réduire considérablement le coût unitaire de la production en petites séries.

Principaux facteurs de sélection des machines de pliage pour petites séries

Dimensions de l’équipement et capacité de traitement

Il est recommandé de choisir des équipements de taille petite à moyenne avec une longueur de table de 4 à 6 mètres et une force nominale de 100 à 250 tonnes. Par exemple, lors du traitement de plaques en acier inoxydable de moins de 2 mm, un modèle de presse de 160 tonnes peut répondre aux besoins tout en permettant d’économiser 30 % d’espace au sol. Formule clé d’adéquation des paramètres : pression requise (tonnes) = (8×résistance à la traction×épaisseur de la plaque²×longueur développée)/(ouverture de la matrice inférieure×1,33)

Précision et répétabilité

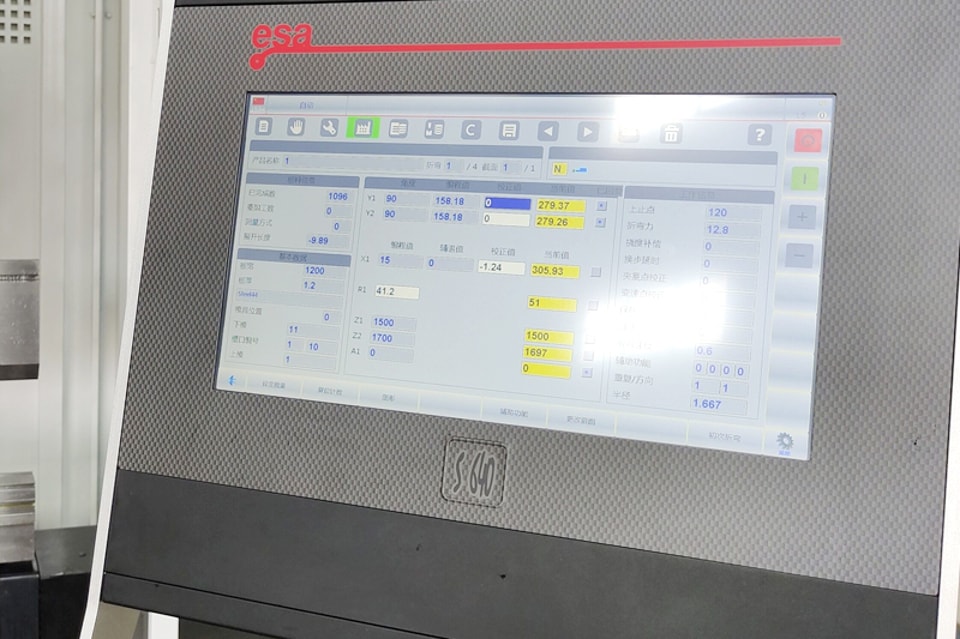

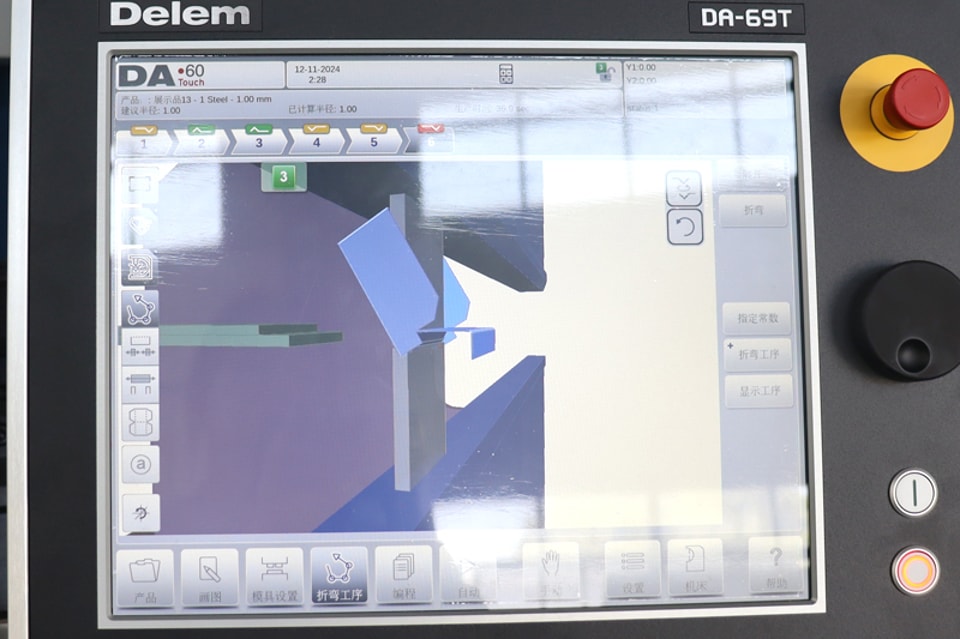

La nouvelle génération de système électro-hydraulique servo avec dispositif de détection laser en temps réel peut contrôler l’erreur d’angle à ±0,05° près. Il est recommandé de choisir un modèle équipé d’un système de commande haute précision tel que DELEM DA-69T ou ESA S640, doté d’une fonction automatique de compensation de flèche, particulièrement adapté au traitement de pièces de précision exigeant une grande constance.

Facilité d’utilisation et efficacité du réglage

Les équipements dotés des caractéristiques suivantes peuvent améliorer l’efficacité de plus de 40 % :

-Interface homme-machine tactile (IHM)

-Système de reconnaissance automatique des matrices

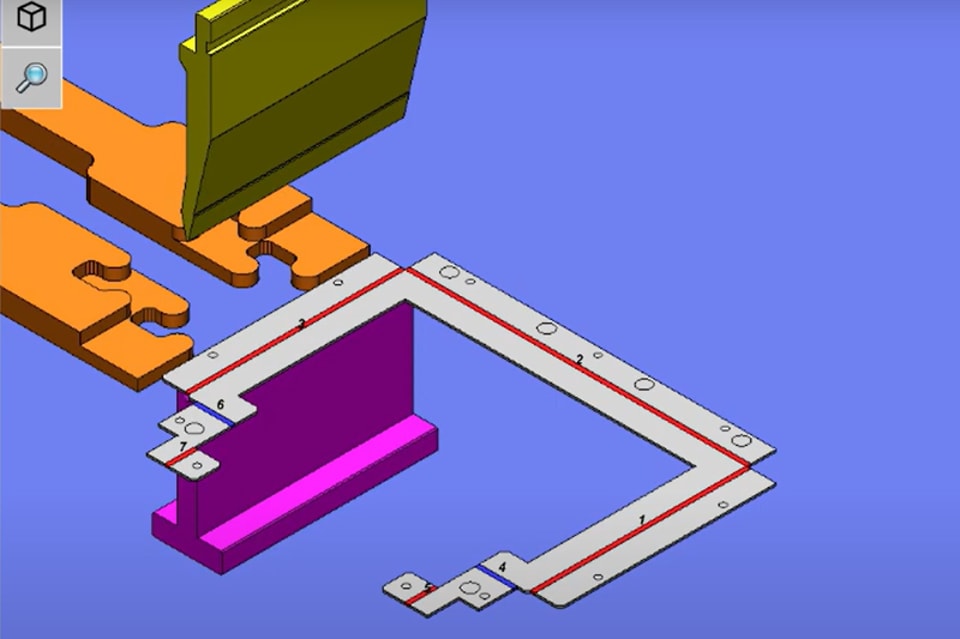

-Programmation graphique 3D

-Base de données des paramètres de procédé

Personnalisation et polyvalence

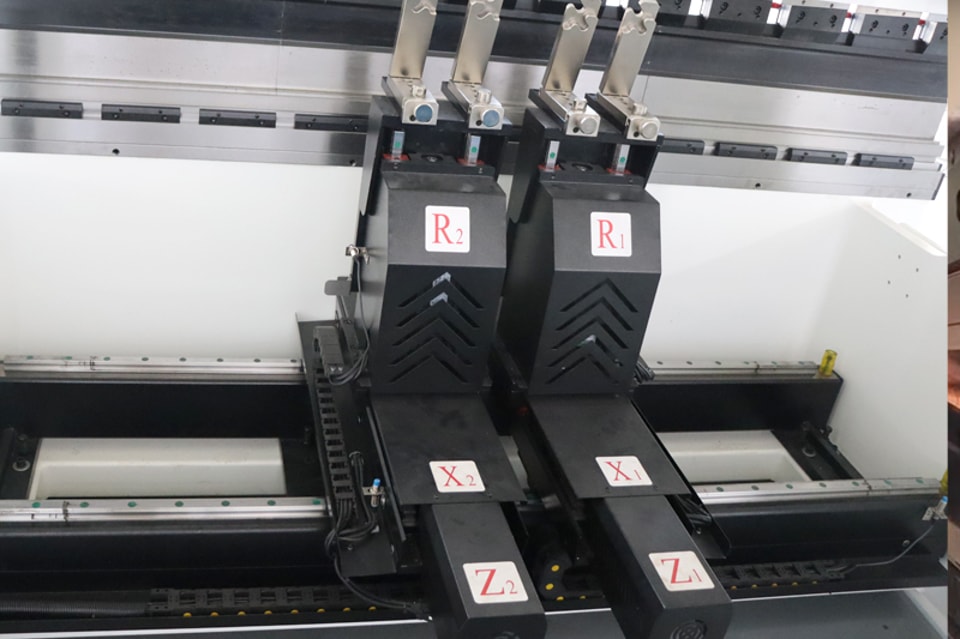

Un système de butée arrière multiaxe (au moins trois axes X1/X2/R) avec matrice supérieure segmentée réglable permet de réaliser l’usinage de pièces complexes de forme spéciale. Certains modèles haut de gamme prennent également en charge :

Gestion automatique de la bibliothèque de moules

Algorithme d’optimisation de la séquence de pliage

Fonction de diagnostic à distance

Modèles de machines de pliage recommandés pour la production en petites séries

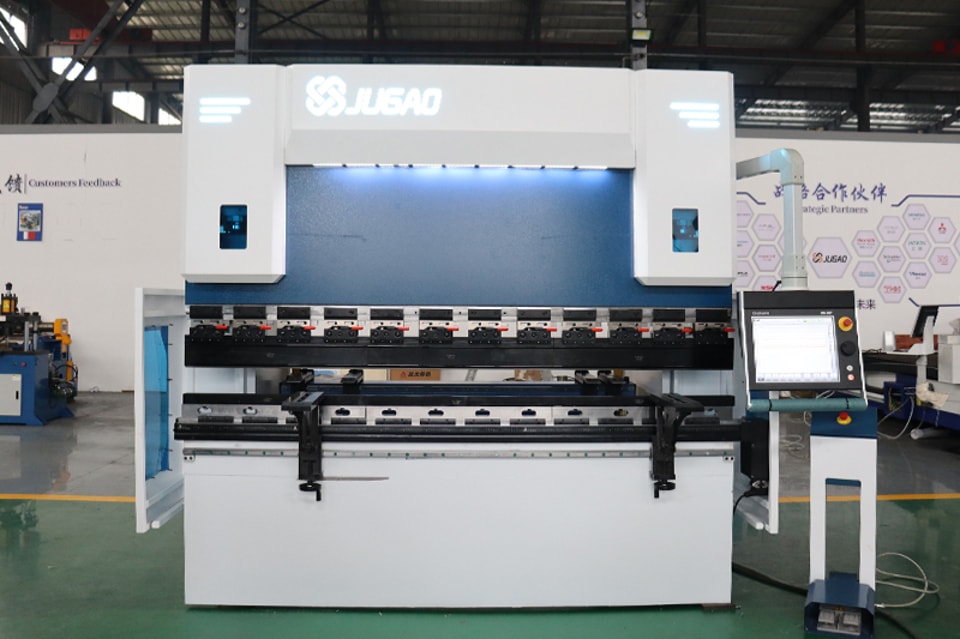

Presse plieuse CNC intelligente

Principaux avantages :

• Équipée d’un système d’optimisation des processus par IA
• Prise en charge de la programmation hors ligne (compatible avec les fichiers SolidWorks)
• Technologie d’entraînement servo avec une réduction de 25 % de la consommation d’énergie
• Rideau lumineux de sécurité standard et protection à commande bimanuelle

Presse plieuse hydraulique

Caractéristiques remarquables :

• Précision de synchronisation des deux vérins de 0,02 mm
• Dispositif de changement automatique de moule en option
• Solution économique (prix d’environ 60 % de celui des modèles CNC)
• Faible coût de maintenance

FAQ

Quelle presse plieuse est la plus adaptée à la production en petites séries ?

Il est recommandé de privilégier les modèles CNC équipés d’un servomoteur. Prenons l’exemple d’un châssis en acier inoxydable 304 avec une capacité de traitement de 500 pièces/mois ; la configuration recommandée est la suivante :

• Pression de 200 tonnes
• Positionnement arrière à 6 axes
• Avec fonction de compensation de moule
• Capacité de stockage des programmes ≥ 500 groupes

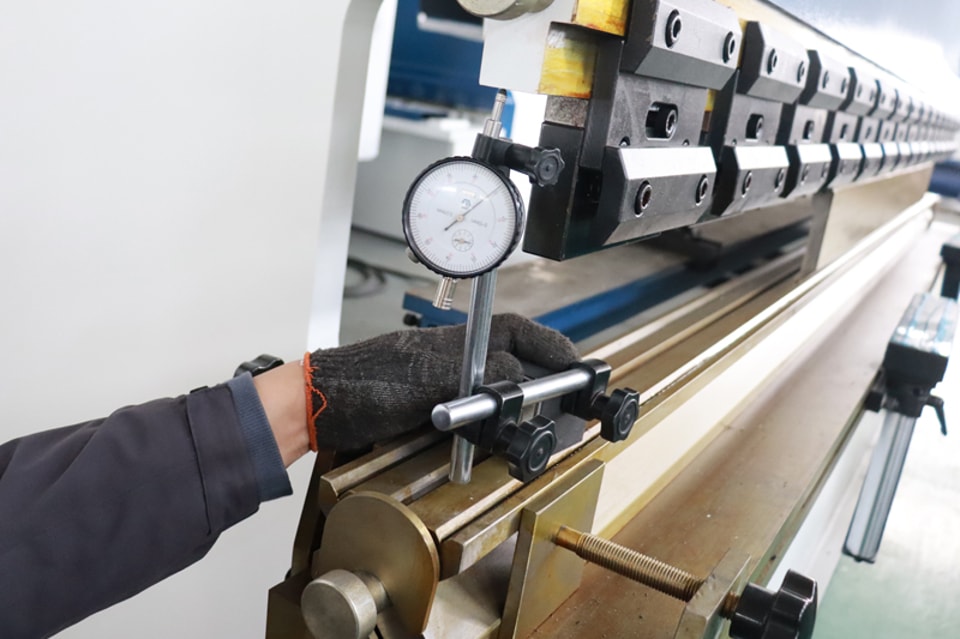

Comment garantir un réglage précis de la presse plieuse ?

Mettre en œuvre la « méthode d’étalonnage en 5 étapes » :

• Utiliser un niveau de 0,02 mm/m pour régler le bâti de la machine
• Détection laser du parallélisme du coulisseau (erreur ≤ 0,05 mm)
• Test de positionnement répété de la butée arrière (3 écarts de mesure < 0,03 mm)
• Vérification par pliage d’essai (au moins 5 dimensions clés doivent être mesurées lors du contrôle de la première pièce)
• Archivage des paramètres (mettre en place un système de fiche de प्रक्रिया)

Quelle est la fréquence d’entretien des presses plieuses pour la production en petites séries ?

Le plan de maintenance suivant est recommandé :

• Quotidiennement : vérification de la lubrification des rails de guidage + purge de la ligne d’air
• Mensuellement : contrôle de la contamination de l’huile hydraulique (niveau NAS 9 ou inférieur)
• Trimestriellement : étalonnage de l’encodeur du servomoteur
• Toutes les 2 000 heures : maintenance préventive complète (y compris remplacement des joints)

Résumé

Lors du choix d’une presse plieuse pour la production en petites séries, il est recommandé d’adopter la méthode d’évaluation « 3+2 » : se concentrer sur les trois indicateurs clés que sont le niveau de précision, l’efficacité des changements de série et la capacité d’extension, tout en tenant compte des deux dimensions auxiliaires que sont le niveau de consommation d’énergie et le service après-vente. Les équipements de pliage modernes ont développé de nombreuses fonctions optimisées pour la production en petites séries, telles que la technologie de pliage adaptative, le système virtuel d’essai de moule, etc. Ces innovations peuvent améliorer sensiblement les bénéfices globaux de la production en petites séries. Lors de l’achat effectif, il est recommandé d’organiser des essais de fabrication sur site afin de vérifier si les performances réelles de l’équipement répondent aux exigences spécifiques du procédé.
