Table des matières

• Que sont les codes d'alarme CNC de presse plieuse ?

• Comment lire les codes d'alarme CNC de presse plieuse sur les contrôleurs Delem ou ESA

￮ Étape 1 : Documenter l'invite d'alarme exacte et le numéro de code

￮ Étape 2 : Accéder à l'historique des alarmes CNC

￮ Étape 3 : Classifier le module système correspondant

• Codes d'alarme CNC courants de presse plieuse et leurs causes profondes

￮ Alarme d'erreur de suivi de l'axe Y

￮ Alarme de basse pression hydraulique

￮ Écart de positionnement de la butée arrière (alarme de l'axe X)

• Un protocole de dépannage étape par étape pour les codes d'alarme CNC de presse plieuse

￮ Étape 1 : Arrêter le fonctionnement de la machine de manière sûre

￮ Étape 2 : Vérifier les facteurs de déclenchement externes et simples

￮ Étape 3 : Examiner tous les nœuds de connexion électrique

￮ Étape 4 : Confirmer la stabilité du système hydraulique

￮ Étape 5 : Effectuer un examen approfondi des paramètres CNC

• Mesures efficaces pour prévenir les codes d'alarme CNC fréquents de presse plieuse

￮ Mettre en œuvre une maintenance préventive régulière

￮ Maintenir la propreté et la ventilation des armoires électriques

￮ Former les opérateurs à la compréhension de la logique des alarmes de base

• Questions fréquemment posées (FAQ)

￮ Quelle est l'action immédiate lorsque les codes d'alarme CNC de presse plieuse s'affichent ?

￮ Est-il possible de réinitialiser les codes d'alarme CNC de presse plieuse sans résoudre le problème sous-jacent ?

￮ Les codes d'alarme CNC de presse plieuse varient-ils entre les systèmes Delem et ESA ?

￮ Quelles stratégies peuvent réduire la fréquence des occurrences d'alarmes CNC ?

• Conclusion

Les codes d'alarme CNC des presses plieuses apparaissent souvent sans prévenir, provoquant un arrêt soudain des lignes de production et laissant les opérateurs désemparés quant à l'action immédiate à entreprendre. J'ai constaté d'innombrables retards de production évitables qui résultent uniquement d'une méconnaissance de ces messages d'alarme. Si vous avez du mal à comprendre ce que signifient ces codes, ce guide complet vous fournira des orientations claires. Il vous guidera étape par étape dans le processus de décryptage des codes, d'identification de la panne (électrique, hydraulique ou mécanique) et de résolution du problème en toute sécurité et efficacité. Une fois que vous aurez saisi la logique inhérente au système d'alarme CNC, le dépannage deviendra une tâche plus méthodique et bien moins stressante—transformant ce qui était autrefois un casse-tête en un processus rationalisé.

Que sont les codes d'alarme CNC de presse plieuse ?

Les codes d'alarme CNC de presse plieuse sont des notifications d'erreur automatisées générées et affichées par le contrôleur de la machine, tels que les systèmes Delem, ESA ou Cybelec. Leur objectif principal est de protéger la presse plieuse elle-même, ses composants d'outillage et les opérateurs sur site contre d'éventuels dommages ou préjudices.

Sur la base de l'expérience pratique, ces codes d'alarme peuvent être classés en trois types principaux :

• Alarmes du système électrique

• Alarmes de pression hydraulique

• Alarmes de positionnement d'axe ou de butée arrière

Chaque code n'est pas une valeur numérique aléatoire ; il incarne une logique spécifique de protection de sécurité. Comprendre cette logique est l'étape fondamentale pour un dépannage efficace.

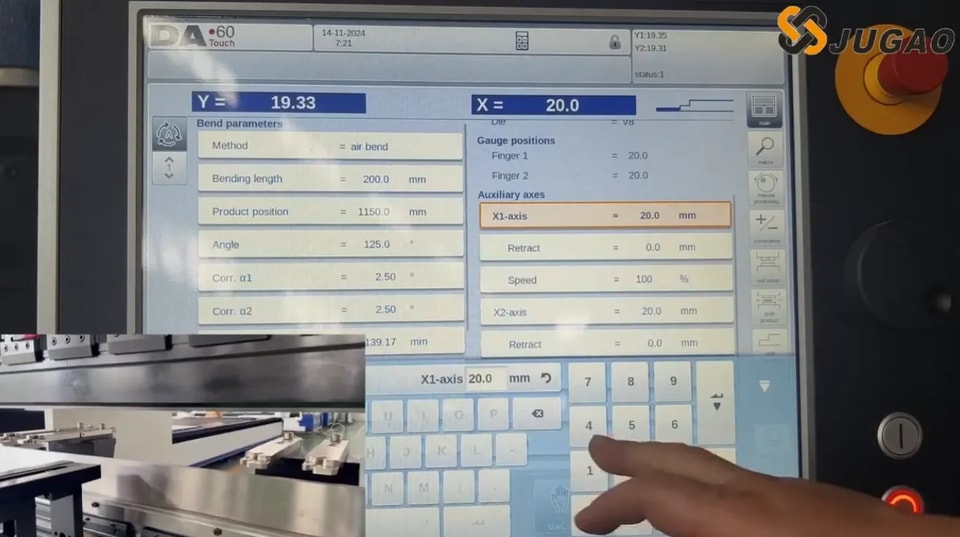

Comment lire les codes d'alarme CNC de presse plieuse sur les contrôleurs Delem ou ESA

Bien que différents systèmes CNC présentent des formats d'affichage d'alarme distincts, le processus fondamental d'interprétation de ces codes est largement cohérent.

Étape 1 : Documenter l'invite d'alarme exacte et le numéro de code

La première étape cruciale que je recommande toujours est d'enregistrer par écrit le message d'alarme complet, y compris son code numérique spécifique. Des exemples de tels messages incluent :

• 'Erreur de suivi Y1'

• 'Pression hydraulique excessivement basse'

• 'Déviation de position de l'axe X de la butée arrière'

Ne vous fiez jamais à la mémoire pour ces informations — même de légères différences dans les numéros de code peuvent indiquer des dysfonctionnements entièrement distincts.

Étape 2 : Accéder à l'historique des alarmes CNC

La plupart des systèmes modernes de cintreuses CNC stockent un historique détaillé de toutes les occurrences d'alarmes. Naviguez vers l'interface de diagnostic du système et examinez les détails clés tels que :

• L'heure exacte à laquelle l'alarme a été déclenchée

• Si l'alarme s'est produite à plusieurs reprises

• Si l'alarme coïncidait avec une opération spécifique de la machine

Ces informations sont essentielles pour déterminer si le problème est un dysfonctionnement occasionnel ou une défaillance systémique persistante.

Étape 3 : Classifier le module système correspondant

Je recommande de catégoriser les codes d'alarme CNC des cintreuses selon les modules fonctionnels de la machine, ce qui inclut :

• Alarmes de contrôle d'axe (axes Y1, Y2, X, R, Z)

• Alarmes du système hydraulique

• Alarmes du circuit de sécurité

• Alarmes de communication ou d'encodeur

Une fois le module identifié, vous pouvez immédiatement réduire la portée de votre inspection et dépannage.

Codes d'alarme CNC courants de presse plieuse et leurs causes profondes

Se familiariser avec les codes d'alarme les plus typiques et leurs déclencheurs peut faire gagner beaucoup de temps dans les scénarios de production réels, rationalisant le processus de dépannage.

Alarme d'erreur de suivi de l'axe Y

Cette alarme est le plus souvent un indicateur de défaillances de synchronisation entre les vérins hydrauliques Y1 et Y2 de la cintreuse.

Les facteurs potentiellement contributifs incluent :

• Interférence du signal avec l'échelle linéaire

• Dysfonctionnement de la vanne servo

• Alimentation en pression hydraulique instable

• Connexions desserrées de l'encodeur

Mon approche standard de dépannage pour cette alarme commence par vérifier la stabilité de la pression hydraulique, suivie de l'inspection des signaux de rétroaction transmis par les encodeurs linéaires.

Alarme de basse pression hydraulique

C'est l'un des codes d'alarme CNC de cintreuse les plus fréquemment rencontrés dans la production quotidienne.

Les causes profondes courantes sont :

• Niveau d'huile hydraulique insuffisant

• Filtre à huile hydraulique obstrué

• Dysfonctionnement de la pompe hydraulique

• Température d'huile hydraulique excessivement élevée

Avant de conclure que la pompe hydraulique est endommagée, je vérifie toujours d'abord le niveau d'huile et l'état du filtre à huile. Dans de nombreux cas, le problème est simplement le résultat d'une maintenance de routine négligée.

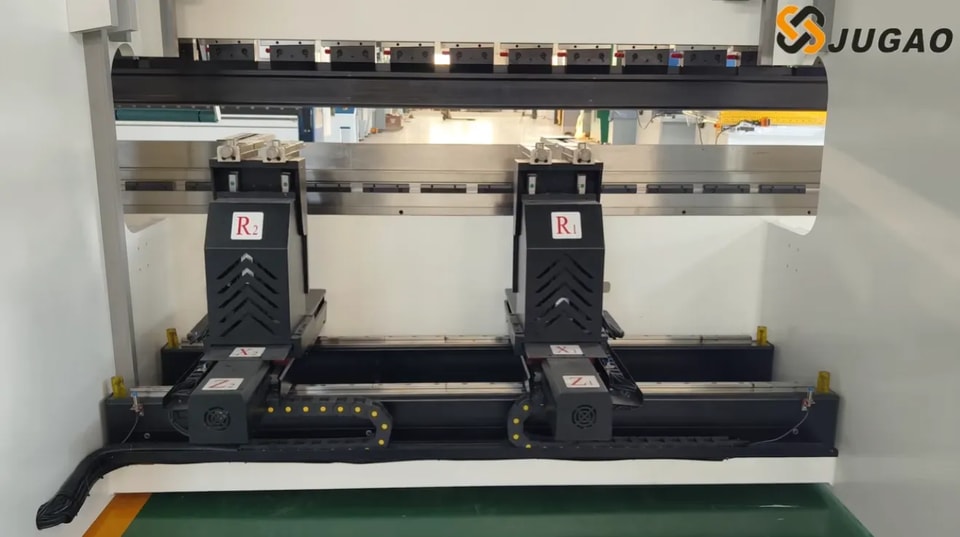

Écart de positionnement de la butée arrière (alarme de l'axe X)

Le système CNC déclenchera cette alarme lorsque le butoir arrière ne parvient pas à atteindre la position programmée dans le système.

Les causes typiques de cet écart incluent :

• Contamination de la vis à billes

• Surcharge de l'entraînement servo

• Obstacles mécaniques dans le chemin de mouvement

• Erreur de calibrage des paramètres système

Dans de tels cas, je recommande de déplacer manuellement l'axe à vitesse lente pour vérifier toute résistance anormale pendant son mouvement.

Un protocole de dépannage étape par étape pour les codes d'alarme CNC de presse plieuse

Plutôt que de réagir à une alarme avec panique ou action impulsive, suivre un processus de dépannage structuré et systématique est la clé d'une résolution efficace.

Étape 1 : Arrêter le fonctionnement de la machine de manière sûre

Avant tout travail d'inspection ou de dépannage, assurez-vous toujours que la machine est complètement arrêtée conformément aux procédures de fonctionnement sécuritaires. La sécurité est la priorité absolue dans toutes les activités de maintenance.

Étape 2 : Vérifier les facteurs de déclenchement externes et simples

Je commence par inspecter les composants les plus simples et externes qui pourraient déclencher l'alarme, notamment :

• Boutons d'arrêt d'urgence (pour activation accidentelle)

• Rideaux lumineux de sécurité (pour blocages ou dysfonctionnements)

• Disjoncteurs dans l'armoire électrique (pour déclenchement)

• Indicateurs de niveau d'huile hydraulique (pour niveaux bas)

Un nombre surprenant d'alarmes est déclenché par des défauts dans le circuit de sécurité, plutôt que par des défaillances majeures du système mécanique ou hydraulique.

Étape 3 : Examiner tous les nœuds de connexion électrique

Le câblage desserré est une cause principale des codes d'alarme intermittents. Je me concentre sur l'inspection des points de connexion critiques suivants :

• Connecteurs d'entraînement servo

• Câbles d'encodeur et leurs connexions

• Borniers électriques

Les vibrations continues de la machine au fil du temps peuvent provoquer le desserrage de ces connexions, entraînant des perturbations du signal et des alarmes.

Étape 4 : Confirmer la stabilité du système hydraulique

À l'aide du manomètre embarqué, vérifiez si le système hydraulique peut atteindre sa pression de fonctionnement nominale. Si la pression est insuffisante, inspectez les composants suivants :

• L'état de fonctionnement de la pompe hydraulique

• Les réglages d'étalonnage de la soupape de décharge

• La présence de contamination dans l'huile hydraulique

Étape 5 : Effectuer un examen approfondi des paramètres CNC

Des ajustements incorrects des paramètres du système CNC sont une cause fréquente d'alarmes persistantes et récurrentes. Si nécessaire, recoupez les paramètres actuels avec les paramètres d'étalonnage d'origine fournis par le fabricant.

Mesures efficaces pour prévenir les codes d'alarme CNC fréquents de presse plieuse

La maintenance préventive est toujours plus rentable et efficace que la réparation réactive, et cela vaut également pour réduire les occurrences d'alarmes CNC de la presse plieuse.

Mettre en œuvre une maintenance préventive régulière

Les inspections et la maintenance de routine programmées réduisent directement la fréquence des codes d'alarme. Je recommande les tâches de maintenance clés suivantes :

• Nettoyage régulier des règles linéaires pour éviter la contamination

• Lubrification en temps opportun des vis à billes du butoir arrière

• Remplacement programmé des filtres à huile hydraulique

• Inspection de routine des ventilateurs de refroidissement pour un fonctionnement correct

Maintenir la propreté et la ventilation des armoires électriques

L'accumulation de poussière à l'intérieur des armoires électriques peut entraîner une surchauffe des composants et des interférences de signaux électriques, tous deux des déclencheurs majeurs de codes d'alarme. Assurer une ventilation adéquate réduit non seulement les alarmes, mais prolonge également la durée de vie des composants critiques tels que les entraînements servo.

Former les opérateurs à la compréhension de la logique des alarmes de base

Il est essentiel de former les opérateurs sur site à reconnaître et à distinguer les différents types de codes d'alarme, notamment :

• Alarmes de synchronisation d'axe

• Alarmes de verrouillage de sécurité

• Alarmes d'avertissement de pression hydraulique

Une compréhension de base de la logique des alarmes évite une panique inutile lorsqu'elles se déclenchent et réduit les temps d'arrêt imprévus en permettant aux opérateurs de prendre des mesures initiales appropriées.

Questions fréquemment posées (FAQ)

Quelle est l'action immédiate lorsque les codes d'alarme CNC de presse plieuse s'affichent ?

Tout d'abord, arrêtez la machine de manière sûre, puis enregistrez le message d'alarme exact et le numéro de code, et identifiez le module système correspondant de l'alarme avant de prendre d'autres étapes de dépannage.

Est-il possible de réinitialiser les codes d'alarme CNC de presse plieuse sans résoudre le problème sous-jacent ?

Bien que certains codes d'alarme puissent être temporairement effacés en réinitialisant le système, l'alarme réapparaîtra inévitablement si la cause racine n'est pas traitée. Je recommande toujours de réaliser un diagnostic approfondi pour résoudre la panne sous-jacente avant de réinitialiser l'alarme.

Les codes d'alarme CNC de presse plieuse varient-ils entre les systèmes Delem et ESA ?

Oui, les deux systèmes diffèrent en termes de numérotation des codes d'alarme et de l'interface utilisateur pour afficher les alarmes. Cependant, la logique centrale derrière les alarmes de contrôle d'axe, de pression hydraulique et de circuit de sécurité est essentiellement la même dans les deux systèmes.

Quelles stratégies peuvent réduire la fréquence des occurrences d'alarmes CNC ?

La mise en œuvre d'une maintenance préventive régulière, l'assurance d'une lubrification appropriée et opportune des composants mécaniques, le maintien d'une pression stable du système hydraulique et le maintien de la propreté du système électrique et exempt de poussière sont les stratégies les plus efficaces pour réduire significativement la fréquence des codes d'alarme CNC.

Conclusion

Comprendre les codes d'alarme CNC de la presse plieuse ne consiste pas à mémoriser une liste de nombres aléatoires — il s'agit de saisir la logique sous-jacente du système que chaque code représente. D'après l'expérience pratique, la grande majorité des codes d'alarme sont des signaux d'avertissement précoces de problèmes potentiels, plutôt que des indicateurs de défaillance catastrophique et irréparable de la machine.

En suivant un processus de dépannage structuré — enregistrer le code et le message exacts, identifier le module système correspondant et réaliser une inspection systématique — vous pouvez résoudre rapidement et en toute sécurité les problèmes liés aux alarmes, minimisant ainsi les temps d'arrêt de production.

Si vous rencontrez des codes d'alarme CNC récurrents qui ne peuvent pas être résolus avec un dépannage de base, ou si vous avez besoin d'un support technique professionnel, nous recommandons de contacter une équipe d'ingénierie spécialisée. Un diagnostic professionnel précis et une maintenance préventive cohérente réduiront non seulement les temps d'arrêt de production imprévus, mais protégeront également la précision opérationnelle à long terme et la fiabilité de votre équipement de presse plieuse.
