Comment déterminer la cause racine de l’usure des rails de guidage d’une cintreuse de tubes ?

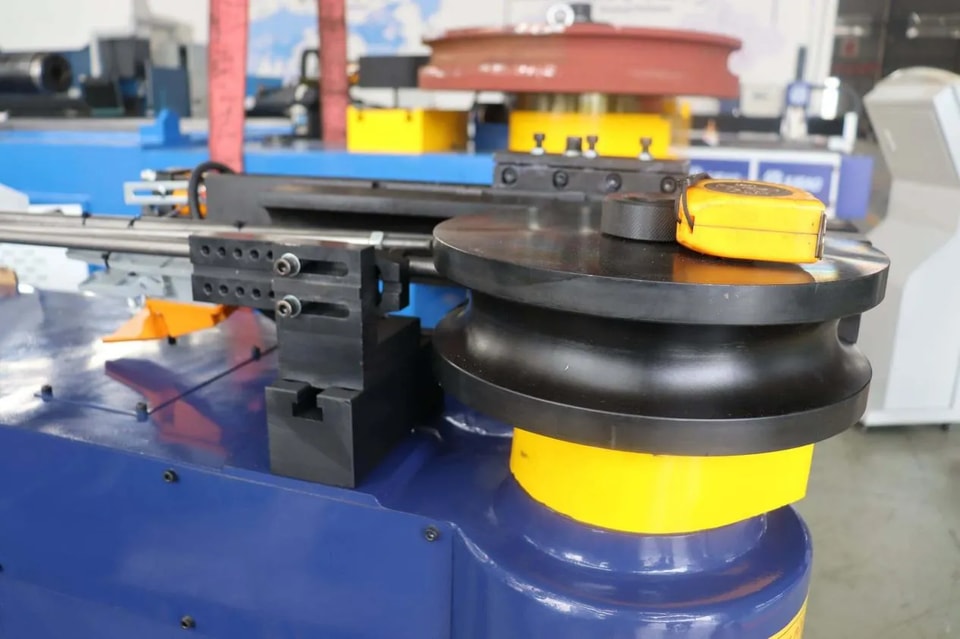

Les guides linéaires ou coulissants d’une cintreuse de tubes sont des composants essentiels qui garantissent le positionnement précis de l’avance, de la rotation et du bras de cintrage. L’usure de ces guides entraîne des écarts dans l’angle de cintrage, une longueur d’avance inexacte et même des vibrations de la machine. Pour résoudre complètement le problème, le simple remplacement des guides ne suffit pas ; il faut adopter une méthode systématique pour identifier la cause profonde.

Méthode en quatre étapes pour l’analyse de la cause racine

Étape 1 : Observer le schéma d’usure et en déduire les contraintes.

Usure sévère d’un seul côté : cela indique que les guides ne sont pas parallèles, ou que le chariot d’avance/le bras de cintrage est soumis à un couple de charge excentré. Vérifiez le parallélisme et la planéité de la paire de guides.

Usure aux deux extrémités, partie centrale intacte : cela indique une lubrification insuffisante ; il s’agit d’un frottement à sec aux deux extrémités dû à un manque d’huile pendant le mouvement alternatif aux limites de course.

Piqûres ou écaillage de surface : généralement causés par des charges d’impact (vibrations pendant le cintrage du tube) ou par la fatigue du matériau. Vérifiez la vitesse de cintrage et si l’ajustement des matrices provoque des chocs anormaux.

Usure ondulée : indique souvent une rigidité insuffisante de la base de montage du guide ; les vibrations prolongées de l’équipement provoquent la déformation du guide.

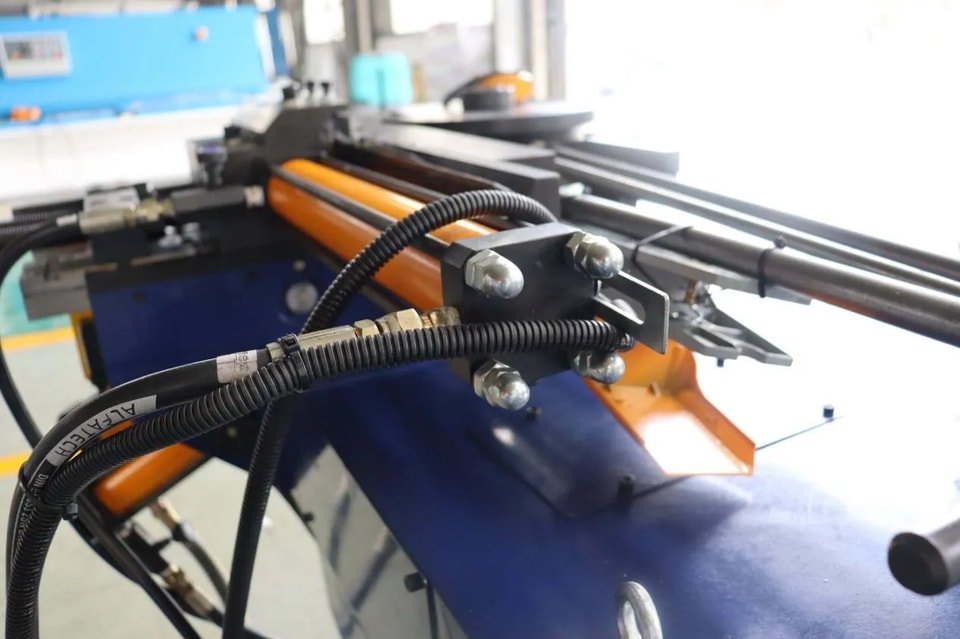

Étape 2 : Vérifier l’état du système de lubrification.

Vérifiez si la pompe de lubrification automatique distribue l’huile selon le cycle défini, si le répartiteur d’huile est obstrué et si les conduites d’huile sont rompues.

Vérifiez le film d’huile sur la surface du guide : normalement, il doit présenter des traces d’huile uniformes. S’il paraît sec ou présente des dépôts noirs de type boue, cela indique une lubrification insuffisante ou une contamination de l’huile.

Étape 3 : Mesurer la précision mécanique et la charge

Utilisez un comparateur à cadran pour mesurer la rectitude et le parallélisme des guides. Des écarts supérieurs à la tolérance (par exemple, 0,02 mm ou plus par mètre) accéléreront l’usure.

Vérifiez si la vis d’avance et le guide sont parallèles. Une vis voilée exercera une force radiale supplémentaire, entraînant une usure inégale du guide.

Vérifiez à nouveau si les spécifications de cintrage des tubes dépassent la capacité nominale de l’équipement. Un fonctionnement prolongé en surcharge multipliera le moment de cintrage et la force de frottement sur les guides.

Étape 4 : Examiner les facteurs environnementaux et de maintenance

La poussière, les copeaux et les particules de sable pénétrant dans le coulisseau du guide provoqueront une usure abrasive. Vérifiez si le capot de protection du guide est endommagé.

Examinez les registres de maintenance : la graisse du guide n’a-t-elle pas été remplacée depuis longtemps ? A-t-on utilisé un mauvais type de graisse ?

Résumé des causes racines typiques

Caractéristiques d’usure : causes racines les plus probables

Usure d’un seul côté : installation non parallèle des guides / charge inégale

Usure aux deux extrémités : lubrification insuffisante (manque d’huile en fin de course)

Piqûres et écaillage : charge d’impact / surcharge

Usure ondulée : rigidité insuffisante de la base / vibrations

Usure uniforme et aspect poli : fin de vie normale / mauvaise lubrification

Rayures de surface : capot de protection endommagé, intrusion de corps étrangers

Mesures correctives et préventives

Recalibrer : desserrez les brides du guide, utilisez un interféromètre laser ou un comparateur à cadran pour corriger le parallélisme et la planéité, puis resserrez dans l’ordre.

Améliorer la lubrification : remplacez par une graisse au lithium extrême pression et réglez la fréquence de lubrification automatique (par exemple, lubrifier toutes les 4 heures).

Améliorer la protection : réparer ou remplacer les protecteurs de rail de guidage endommagés et ajouter des lames racleuses.

Ajuster le procédé : réduire la vitesse de cintrage pour éviter les chocs ; s’assurer que les spécifications du tube à cintrer se situent dans la plage nominale de l’équipement.

Remplacer les pièces : si le chariot ou le rail de guidage sont fortement usés, les remplacer par paire (rail de guidage + chariot) afin d’éviter de mélanger pièces neuves et anciennes.

Ce n’est qu’en identifiant la « source » de l’usure, au lieu de remplacer simplement des pièces, que l’on peut restaurer fondamentalement la précision de la cintreuse de tubes et prolonger la durée de vie de l’équipement.
