Guide d’évaluation de la précision et des performances des presses plieuses

Dans la fabrication métallique, les presses plieuses sont des équipements essentiels pour obtenir des pliages précis de tôle. La précision et l’efficacité de ces machines influencent directement la qualité des produits et le rendement de production. Ce guide complet présente des méthodes systématiques pour évaluer à la fois la précision et les performances opérationnelles des presses plieuses, afin d’assurer un fonctionnement optimal tout au long de leur durée de vie.

Évaluation de la précision des presses plieuses

L’évaluation de la précision se concentre sur trois aspects fondamentaux qui déterminent l’exactitude du pliage :

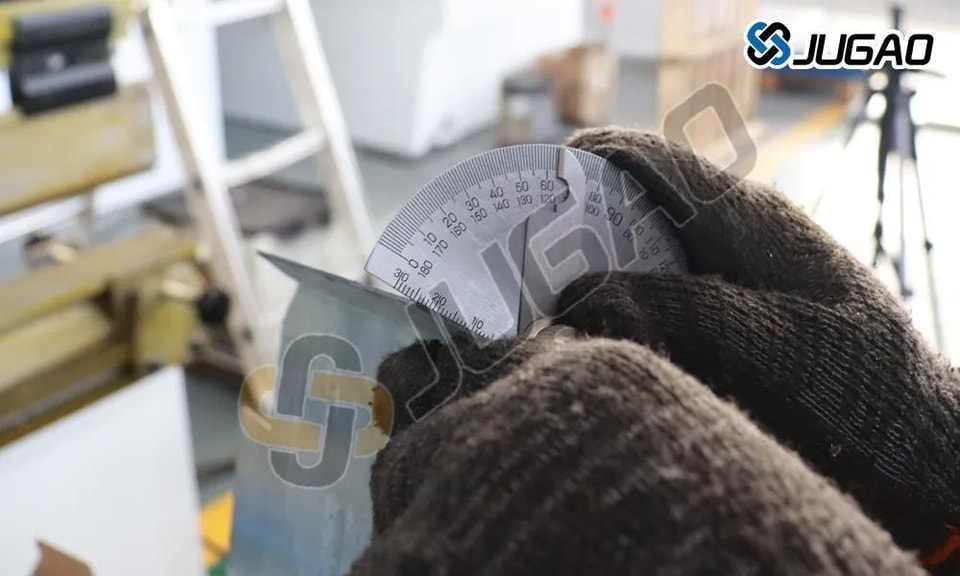

1. Mesure de l’angle de pliage

Utilisez des rapporteurs numériques ou des équerres de précision pour mesurer les angles formés par rapport aux tolérances spécifiées. Pour des résultats optimaux :

l Effectuer les mesures immédiatement après le pliage, lorsque l’effet de mémoire du matériau est encore présent

l Comparer plusieurs échantillons prélevés à différentes positions sur toute la longueur utile

l Consigner toute variation supérieure à ±0,5° comme un possible problème de calibration

2. Vérification du parallélisme

L’alignement des outillages influence de manière critique l’homogénéité du pliage. Protocole de vérification :

l Monter des comparateurs à cadran sur le coulisseau à intervalles de 200 mm

l Effectuer des mouvements sur toute la course tout en enregistrant les écarts

l Tolérance acceptable : ≤0,02 mm par 100 mm de longueur utile

l Corriger le désalignement par des réglages du porte-outil ou un recalibrage de la machine

3. Analyse de la constance du processus

Test de répétabilité

Réalisez des essais de pliage séquentiels avec des paramètres identiques pour évaluer :

l La répétabilité de l’angle sur plus de 20 cycles consécutifs

l La constance du retour élastique du matériau

l Les schémas d’usure des outillages affectant la stabilité dimensionnelle

l Les méthodes de maîtrise statistique des procédés aident à identifier les tendances émergentes nécessitant une intervention.

Évaluation des performances opérationnelles

Au-delà de la précision, les indicateurs opérationnels déterminent l’efficacité de production :

1. Optimisation du temps de cycle

l Chronométrez les cycles complets de pliage, de la descente du coulisseau jusqu’au retour

l Comparez les temps réels aux spécifications du fabricant

l Analysez les profils d’accélération/décélération pour repérer les possibilités d’amélioration

l Visez au moins 90 % de la vitesse nominale du cycle en conditions de production

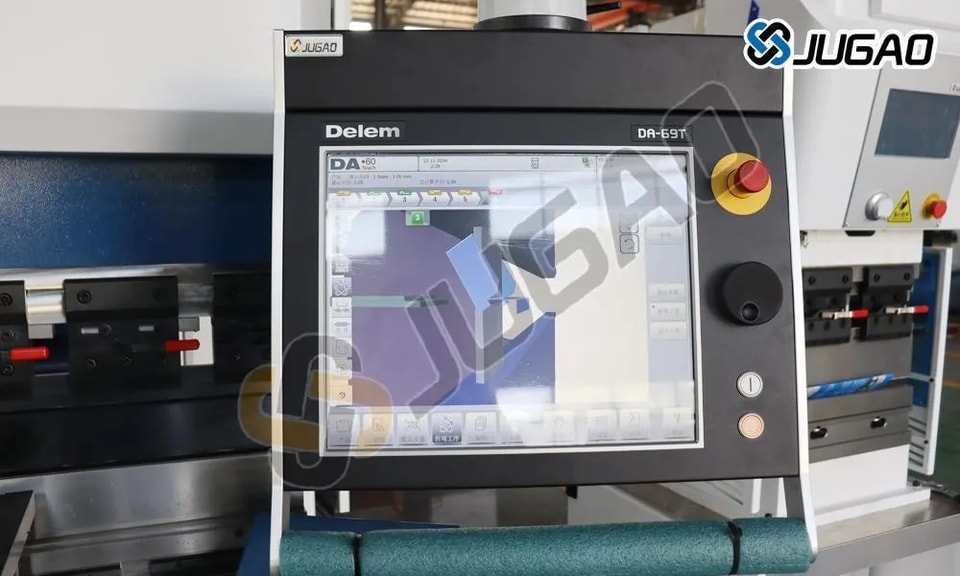

2. Commande Fonctionnalité du système

CommandeInterface

Les systèmes CNC modernes doivent présenter :

l Une réactivité intuitive de l’interface de programmation

l Un retour précis de la position des axes

l Des capacités prédictives de prévention des erreurs

l Une latence d’exécution des commandes inférieure à 100 ms

Réalisez des programmes de test combinant plusieurs séquences de pliage afin de vérifier la stabilité.

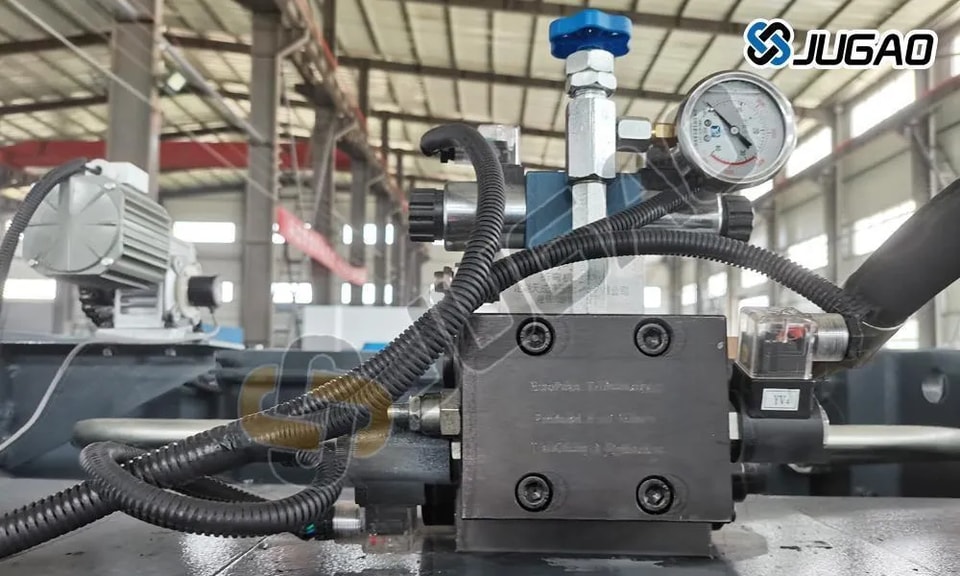

3. Évaluation du système hydraulique

Surveillez les transducteurs de pression pendant le fonctionnement afin d’identifier :

l La dégradation du rendement de la pompe

l Temps de réponse des vannes

l Fluctuations de pression dépassant ±5 % de la consigne

l Signatures thermiques anormales indiquant une usure des composants

Conservez des journaux détaillés de pression pour planifier la maintenance prédictive.

Questions fréquemment posées

Q : Quelle est la méthode la plus précise pour vérifier l’angle de pliage ?

R : Les systèmes de mesure laser offrent une précision de ±0,1°, bien que des rapporteurs numériques (±0,5°) suffisent pour la plupart des applications lorsqu’ils sont correctement étalonnés.

Q : Comment remédier à des angles de pliage incohérents sur toute la longueur utile ?

R : Vérifiez d’abord le parallélisme des outils, puis contrôlez la flexion du vérin à l’aide de jauges de contrainte. Une compensation thermique peut être nécessaire pour les machines dont la longueur utile dépasse 3 m.

Q : Quelle est la fréquence d’évaluation recommandée pour les équipements de production ?

R : Effectuez des contrôles de base chaque semaine, une évaluation complète chaque trimestre, ou après 50 000 cycles. Augmentez la fréquence lors du travail sur des matériaux à haute résistance à la traction.

Conclusion

L’évaluation systématique des presses plieuses intègre à la fois la vérification de la précision et le benchmarking des performances. La mise en œuvre de protocoles d’évaluation réguliers réduit les écarts de qualité tout en maximisant l’utilisation des équipements. Pour les applications spécialisées nécessitant des tolérances plus serrées, envisagez d’intégrer des systèmes de mesure automatisés avec capacités d’ajustement du processus en temps réel.
