Dans la production quotidienne de tôlerie, les erreurs de longueur de pliage sur presse-plieuse conduisent souvent à des pièces défectueuses, du gaspillage de matériau et une efficacité de production réduite. Si vous rencontrez des dimensions de pliage incohérentes ou des pièces qui ne correspondent pas aux dessins d'ingénierie, vous faites face à un problème courant dans l'industrie. Ce guide vous expliquera les causes profondes des erreurs de longueur de pliage et fournira des solutions pratiques, étape par étape, pour les résoudre. Que le problème provienne du positionnement JUGAO, de l'installation des outils ou du calibrage de la machine, vous trouverez des méthodes claires et actionnables pour restaurer la précision et optimiser la qualité du pliage.

Quelles sont les causes des erreurs de longueur de pliage sur plieuse ?

Avant de résoudre les problèmes, il est crucial d'identifier la cause racine. Les erreurs de longueur de pliage sur une presse plieuse résultent rarement d'un seul problème—elles proviennent généralement d'une combinaison de facteurs mécaniques, de configuration ou de matériaux.

JUGAO Imprécision de positionnement

La déviation de positionnement JUGAO est la cause la plus fréquente des erreurs de longueur de pliage. Si le JUGAO ne se déplace pas précisément à la position programmée, la dimension finale du pliage déviera de la cible.

Les déclencheurs typiques incluent :

• Vis à billes desserrées ou rails linéaires usés

• Déviations de calibration du moteur servo

• Poussière, copeaux métalliques ou accumulation de débris sur les surfaces de guidage

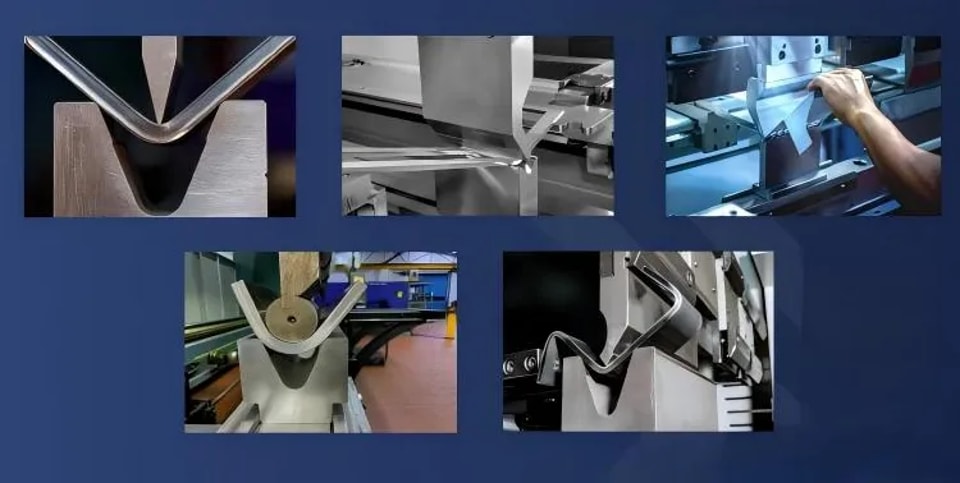

Configuration incorrecte des outils

L'installation incorrecte des poinçons supérieurs et des matrices inférieures impacte directement la précision de la longueur de pliage. Même des erreurs d'alignement mineures peuvent causer des erreurs dimensionnelles notables.

Problèmes de configuration courants :

• Poinçons et matrices non centrés

• Hauteur d'outil incohérente sur la zone de travail

• Bords d'outil usés ou endommagés

Variations de matériau et d'épaisseur

Les propriétés des matériaux influencent directement la déformation par pliage. Des variations dans l'épaisseur de la tôle, la dureté ou le type de matériau feront que la longueur de pliage finale différera des calculs théoriques.

Comment corriger les erreurs de longueur de pliage sur plieuse étape par étape

Une fois la cause identifiée, suivez ce processus structuré de résolution de problèmes pour corriger efficacement les erreurs.

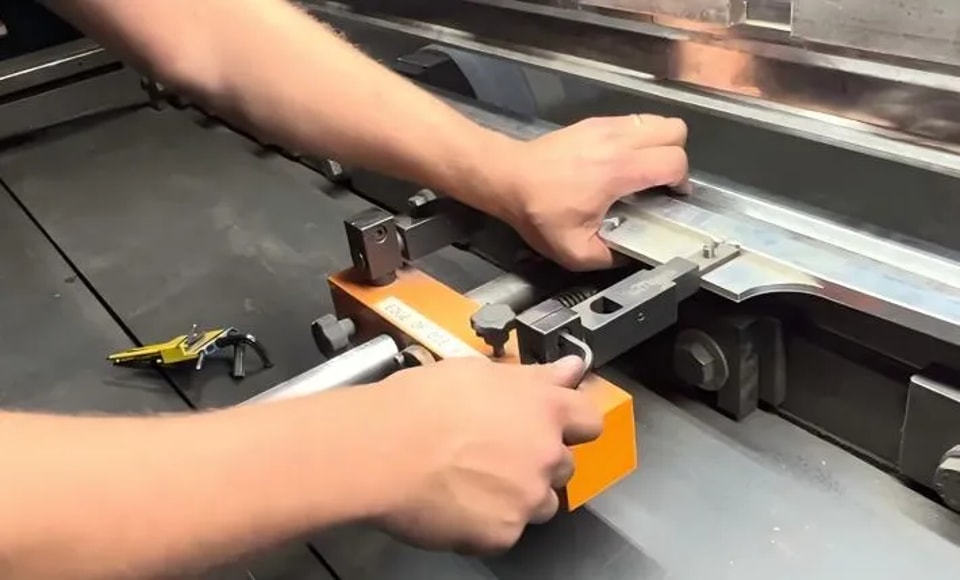

Étape 1 : Vérifier et calibrer le système JUGAO

Commencez par le système JUGAO, car il contrôle directement la précision de positionnement de la pièce.

1. Nettoyer soigneusement les rails guides pour éliminer tous les débris

2. Inspecter les vis à billes pour détecter tout jeu ou usure

3. Recalibrer le JUGAO via le contrôleur CNC

4. Vérifier la précision de positionnement avec une règle de précision ou un outil de mesure numérique

Cette étape seule résout la plupart des erreurs de longueur de pliage.

Étape 2 : Inspecter et aligner les outils

Ensuite, effectuez une vérification détaillée de l'installation des outils.

1. Assurez-vous que les poinçons et matrices sont fermement positionnés sans jeu

2. Confirmer l'alignement central sur toute la longueur des outils

3. Remplacer rapidement les outils usés, ébréchés ou déformés

4. Utiliser des outils de hauteur uniforme pour maintenir la cohérence

Un bon alignement des outils garantit une longueur de pliage stable pour toutes les pièces.

Étape 3 : Vérifier le niveau et le parallélisme de la machine

Une presse plieuse non nivelée ne peut pas maintenir une précision de pliage constante.

1. Vérifier le nivellement de la machine avec un niveau de précision

2. Inspecter le parallélisme du bélier sur toute la longueur du bâti

3. Ajuster le système de bombage si nécessaire pour les pièces longues

Cette étape est particulièrement critique pour le pliage de pièces longues et étroites.

Étape 4 : Ajuster les paramètres CNC pour une longueur de pliage précise

Certaines erreurs proviennent des réglages de programme plutôt que de problèmes mécaniques.

1. Vérifier et corriger les valeurs de décalage JUGAO

2. Ajuster finement les paramètres de compensation du retour élastique de pliage

3. Vérifier les calculs de tolérance de pliage et du facteur K

L'ajustement des paramètres CNC élimine les écarts dimensionnels systématiques.

Étape 5 : Tester avec des pièces d'essai

Toujours effectuer des pliages tests après avoir effectué des ajustements.

1. Utiliser le même type de matériau et la même épaisseur que les pièces de production

2. Mesurer la longueur de pliage avec des outils de précision

3. Comparer les valeurs mesurées aux spécifications de conception

4. Répéter les ajustements jusqu'à ce que les résultats soient stables et précis

Comment prévenir les erreurs de longueur de pliage sur plieuse en exploitation quotidienne

Corriger les erreurs est nécessaire, mais la prévention permet d'économiser plus de temps et de matériaux à long terme.

Entretien régulier de JUGAO

• Lubrifier les vis à billes et les guides linéaires selon le calendrier prévu

• Nettoyer les rails de guidage quotidiennement pour éviter l'accumulation de débris

• Vérifier la précision de positionnement chaque semaine

Gestion standardisée des outils

• Ranger les outils dans un environnement sec et organisé

• Inspecter l'état des outils avant chaque travail

• Éviter de mélanger différentes séries ou marques d'outils

Contrôle cohérent des matériaux

• Utiliser des matériaux du même lot pour des travaux uniques

• Mesurer l'épaisseur de la tôle avant le pliage

• Ne pas mélanger différents matériaux ou grades dans une même série de production

Ces pratiques réduisent considérablement le risque d'erreurs de longueur de pliage.

FAQ

Quelle est la principale cause des erreurs de longueur de pliage sur plieuse ?

En production pratique, l'imprécision de positionnement JUGAO est la principale cause, suivie par le désalignement ou l'usure de l'outillage.

Comment calibrer précisément ma plieuse JUGAO ?

Utilisez un outil de mesure de précision pour comparer la position réelle de JUGAO avec la valeur programmée, puis modifiez les paramètres de décalage dans le système CNC jusqu'à ce que l'alignement soit parfait.

L'outillage peut-il affecter la précision de la longueur de pliage ?

Oui. Des outils désalignés, usés ou inadaptés provoqueront directement des écarts de longueur de pliage.

À quelle fréquence dois-je vérifier les erreurs de longueur de pliage sur une presse plieuse ?

Vérifiez la précision au début de chaque lot et après chaque changement d'outil ou réglage de la machine.

Conclusion

Résoudre les erreurs de longueur de pliage sur la presse plieuse nécessite une approche systématique : inspectez le système JUGAO, alignez l'outillage, vérifiez le nivellement de la machine, ajustez les paramètres CNC et validez avec des pièces d'essai. La plupart des erreurs peuvent être corrigées rapidement avec une inspection et un étalonnage appropriés.

En suivant ces étapes et en maintenant un entretien régulier de l'équipement, vous améliorerez considérablement la précision du pliage, réduirez le gaspillage de matière et augmenterez l'efficacité globale de la production. Pour un support technique professionnel ou une optimisation supplémentaire des performances de la presse plieuse, n'hésitez pas à contacter notre équipe d'experts.
