La précision de pliage est cruciale pour des pièces métalliques de haute qualité afin de garantir que les dimensions correspondent aux spécifications de conception. Dans des industries comme l'aérospatiale ou la fabrication de dispositifs médicaux, des tolérances serrées signifient que même de petites déviations peuvent causer des problèmes.

La précision de pliage affecte les bénéfices économiques. Des pliages inexacts gaspillent du matériau, entraînent des retouches coûteuses et des retards, augmentent le temps de production et les coûts de main-d'œuvre, et réduisent la satisfaction des clients. Une mauvaise précision peut affaiblir l'intégrité de la structure ou désaligner l'assemblage, conduisant à des réclamations de garantie et une réputation endommagée.

Maintenir une précision de pliage stable est essentiel dans l'opération de presse plieuse. Un pliage précis optimise les ressources, réduit le gaspillage et augmente la rentabilité, donc les fabricants doivent perfectionner leurs processus.

Les erreurs qui conduisent à l'échec de la précision de pliage des presses plieuses ont diverses raisons, incluant des problèmes mécaniques avec la machine de pliage de tôle métallique, ainsi que des facteurs externes tels que les outils de pliage, l'épaisseur du matériau et l'erreur humaine de l'opérateur.

Dans cet article, nous explorerons les divers facteurs qui affectent le pliage précis et fournirons des solutions pour certaines situations courantes rencontrées.

1.Facteurs de la machine

Il y a plusieurs facteurs qui affectent la précision de pliage des presses plieuses. Ces facteurs incluent

Rectitude de l'ouverture du curseur

L'ouverture de serrage du curseur est droite dans les directions Y et X. La précision de repositionnement et la précision de positionnement arbitraire des curseurs gauche et droit. La précision de l'ouverture du curseur dans les directions Y et X est cruciale pour la précision du pliage. Si l'ouverture du curseur n'est pas droite, cela causera des déviations dans l'angle et la position du pliage.

Espace entre le curseur et le rail de cadre

L'espace entre le plongeur de la presse plieuse et le guide linéaire du cadre devrait être raisonnable. Le bon espace entre le curseur et le rail de cadre assure la stabilité du curseur pendant le mouvement, améliorant ainsi la précision de pliage de la presse plieuse.

Verticalité et inclinaison du cadre

Verticalité et inclinaison du cadre. La verticalité et l'inclinaison du cadre affectent la distribution de la force de pliage pendant le processus de pliage, assurant ainsi la précision de pliage du produit fini.

Les données expérimentales (comme montré ci-dessous) montrent qu'une inclinaison de 0.1° du cadre le long de l'axe Y réduira l'uniformité de la force de pliage de 5%, résultant en une déviation maximale de l'angle de pliage de 0.5°. Cela est dû à la force inégale sur le cylindre du curseur, ce qui fait que la distribution de la force de pliage se déplace.

Angle d'inclinaison du cadre (direction de l'axe Y)	La force de pliage est uniformément répartie	Déviation de l'angle de pliage
0°	99.50%	<0.1°
0.05°	97.20%	0.2° - 0.3°
0.1°	94.80%	0.3° - 0.5°

Connexion entre le cylindre et la glissière

La connexion entre le cylindre et la glissière doit être cohérente pour assurer une distribution uniforme de la force de flexion lors du pliage dans la presse plieuse.

Précision mécanique

Un calibrage précis des glissières, des matrices, de l'hydraulique et des butées arrière est essentiel. Un calibrage régulier garantit que ces composants fonctionnent dans les tolérances spécifiées.

Il existe d'autres facteurs qui affectent le pliage des presses plieuses de précision, tels que la résistance et la précision du cadre et de la glissière, la précision de repositionnement du système de butée arrière dans les directions X et R, le réglage correct du système informatique, le réglage du système hydraulique et la correspondance entre le système hydraulique et le réglage informatique.

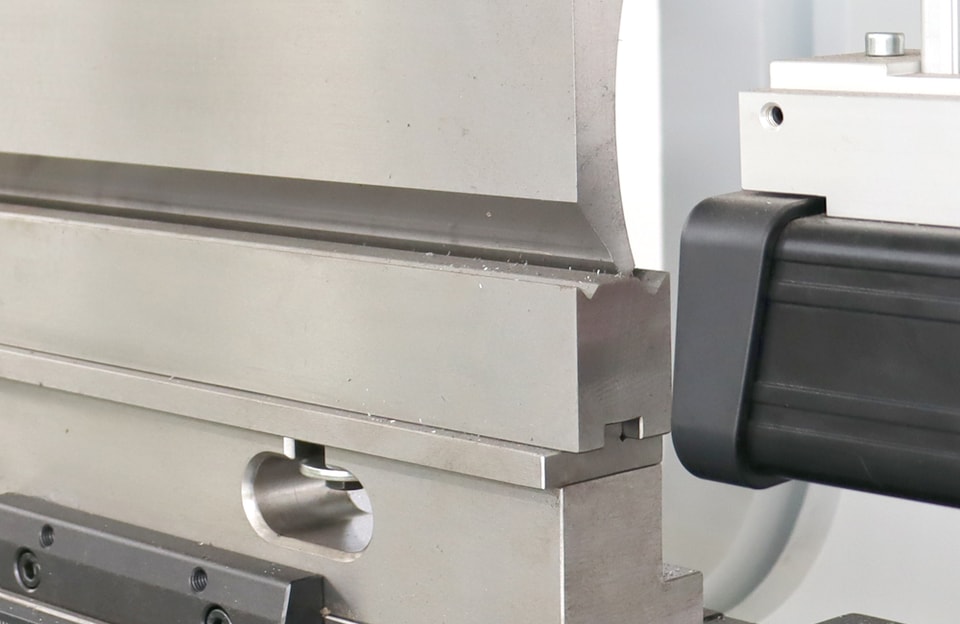

2. Facteurs liés aux outils

a.. Précision des matrices supérieure et inférieure :

La précision des matrices supérieure et inférieure est cruciale. La déformation, les dommages, l'usure et autres problèmes de la matrice affecteront tous les aspects du pliage des métaux. Une fois découverts, ils doivent être signalés et corrigés à temps. Par conséquent, une inspection et un entretien réguliers sont nécessaires.

b.Alignement des matrices :

Le désalignement entre les matrices supérieure et inférieure entraînera des écarts dans la taille du pliage. Assurez-vous que l'outil est correctement aligné lors du réglage de l'outil.

Après le déplacement de la position gauche et droite de la butée arrière, la distance entre la matrice inférieure et la butée arrière changera. Cela peut être mesuré avec un pied à coulisse et ajusté à l'aide de la vis de la butée arrière.

La précision et la compatibilité du dispositif de compensation de la matrice inférieure doivent correspondre à la conception du cadre. Le dispositif de fixation de la matrice supérieure doit être très précis.

c.Taille d'ouverture de la matrice en V :

La taille d'ouverture de la matrice en V est inversement proportionnelle à la pression de pliage. Lorsque la longueur et l'épaisseur de la tôle sont fixes, plus l'ouverture est grande, moins la pression est nécessaire. Par conséquent, lors du traitement de tôles d'épaisseurs différentes, la taille d'ouverture appropriée de la matrice en V doit être utilisée.

Lors du traitement avec une charge unilatérale, comme à une extrémité de la machine à plier, la pression de pliage peut être affectée, ce qui peut endommager la machine. Ceci est strictement interdit. Lors du montage de la matrice, la partie centrale de la machine doit toujours être sollicitée.

d.Sélection de l'outil :

Il est crucial de sélectionner la largeur d'ouverture de la matrice et le profil du poinçon appropriés selon le matériau et le rayon de pliage. Dans l'industrie de la formation et de la fabrication des métaux, des matrices incorrectes peuvent provoquer des écarts d'angle et des défauts de surface.

Sélectionner les outils et les matrices de pliage appropriés est un processus méticuleux qui nécessite une compréhension approfondie à la fois de l'équipement et des matériaux traités.

3.Facteurs de la tôle

La rectitude de la surface de référence de la tôle métallique doit être vérifiée. Assurez-vous que la tôle métallique est uniformément sollicitée. Vérifiez que la tôle a une épaisseur uniforme.

Pendant le processus de pliage, si le parallélisme entre la pièce et la matrice inférieure est insuffisant, cela provoquera un retour élastique de la pièce après que la matrice supérieure a été pressée, affectant la taille du pli.

Le retour élastique est le phénomène par lequel le matériau essaie de retrouver sa forme originale après avoir été plié. La résistance à la traction, l'épaisseur, les outils et le type de presse plieuse influencent tous le retour élastique. Prévoir et évaluer efficacement le retour élastique est essentiel pour gérer les plis serrés et les matériaux épais et à haute résistance.

Les propriétés du matériau et l'épaisseur affectent l'angle de pliage, donc chaque pièce doit être correctement inspectée et contrôlée avant le pliage.

Ci-dessous les propriétés détaillées du matériau :

Limite d'élasticité : La limite d'élasticité est la contrainte maximale qu'un matériau peut supporter avant de commencer à se déformer de manière permanente. Connaître la limite d'élasticité aide à déterminer la force maximale qui peut être appliquée pendant le processus de pliage pour éviter d'endommager le matériau.

Module d'élasticité : Le module d'élasticité indique la rigidité du matériau et détermine la quantité de déformation sous une contrainte donnée. Connaître le module d'élasticité aide à prévoir la quantité de retour élastique après le pliage.

Épaisseur du matériau : L'épaisseur du matériau a un grand impact sur le processus de pliage. Les matériaux plus épais nécessitent plus de force pour plier et nécessitent un rayon de pliage plus grand pour éviter la fissuration ou la déformation.

Ductilité : La ductilité désigne la capacité d'un matériau à subir une déformation plastique sans se rompre. Les matériaux à haute ductilité sont plus faciles à plier et sont moins susceptibles de se fissurer ou de se déchirer pendant le processus de pliage.

État de surface : L'état de la surface métallique (y compris le revêtement ou le traitement) affectera l'effet de pliage. Un nettoyage approfondi pour éliminer les impuretés est également clé pour prévenir les défauts.

4.Facteurs d'opération de pliage

a . Cohérence des actions de l'opérateur :

Vérifiez si les forces gauche et droite lorsque l'opérateur de la plieuse pousse le matériau à plier sont cohérentes. Une force de pliage incohérente entraînera des écarts dans la taille du pliage.

b . Ajuster les données du système :

Lors de l'utilisation du système, assurez-vous d'ajuster correctement l'erreur des données du système. Un angle de pliage insuffisant en une fois affectera la taille du pliage secondaire. Les erreurs de pliage accumulées augmenteront l'erreur de la taille du contour de la pièce.

La pression requise pour le pliage varie avec la longueur et l'épaisseur de la pièce, et la longueur et l'épaisseur de la plaque sont proportionnelles à la pression requise.

Lorsque la longueur et l'épaisseur de la pièce changent, il est important d'ajuster la capacité de pliage en conséquence.

5 . Facteurs environnementaux

En plus de l'équipement, des moules et des paramètres de processus, les facteurs environnementaux auront également un certain impact sur la précision du pliage. Parmi eux, l'impact de la température et de l'humidité est le plus significatif.

Température

Les changements de température affecteront les propriétés des matériaux telles que la limite d'élasticité et le module d'élasticité. Une température augmentée réduira la limite d'élasticité et le module d'élasticité et augmentera le retour élastique. Une température inégale causera une expansion thermique, entraînant une déformation de la pièce. Pour obtenir un pliage précis, la température de l'atelier doit être maintenue constante ou ajustée selon les changements.

Humidité

L'humidité affectera la surface du matériau. Dans un environnement à haute humidité, le métal absorbera l'humidité, formera de la rouille et affectera la friction et la précision du pliage. Ceci est critique pour les matériaux avec des exigences de qualité de surface élevées comme les alliages d'aluminium et l'acier inoxydable.

6 . Méthodes pour atteindre une haute précision de pliage

Pour atteindre une haute précision de pliage dans les opérations de plieuse, il est nécessaire de combiner un équipement avancé, des outils précis, une manipulation appropriée des matériaux et des paramètres de processus optimisés. Chaque élément joue un rôle vital pour s'assurer que les pliages sont précis, cohérents et répondent aux spécifications de conception.

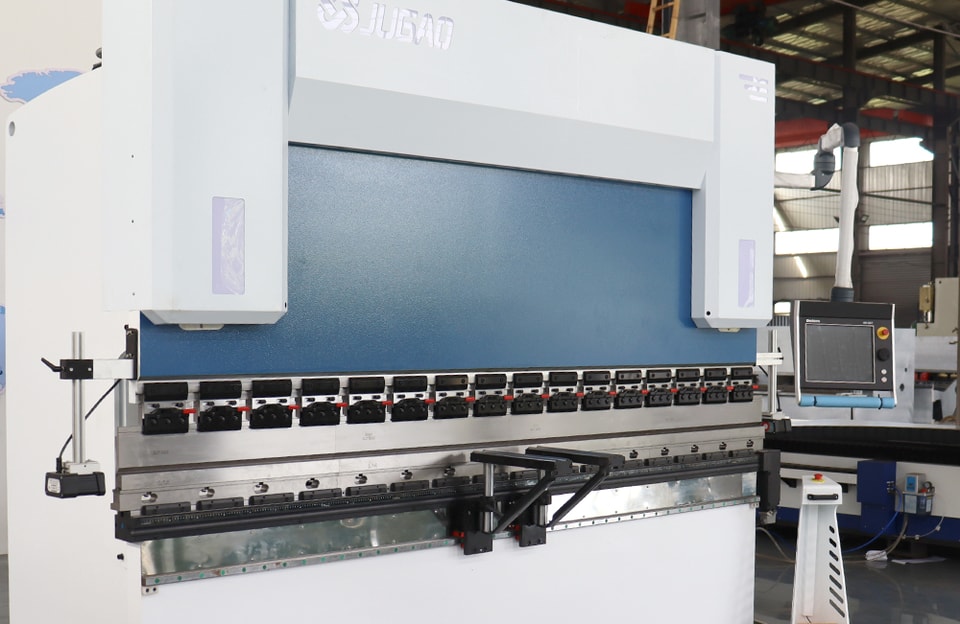

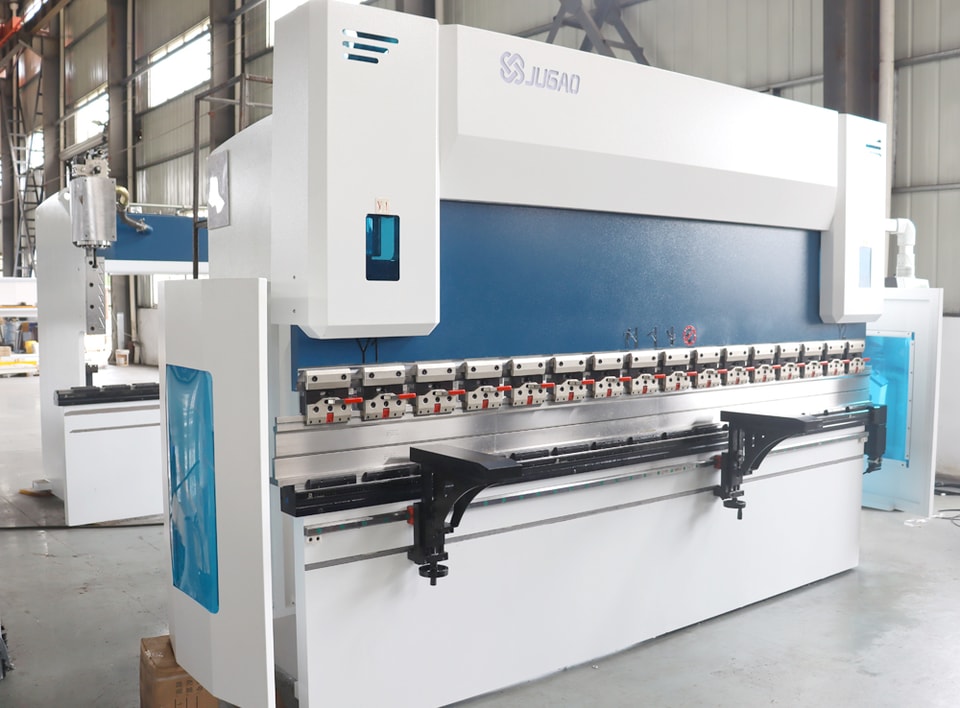

a . Utiliser une plieuse de haute précision

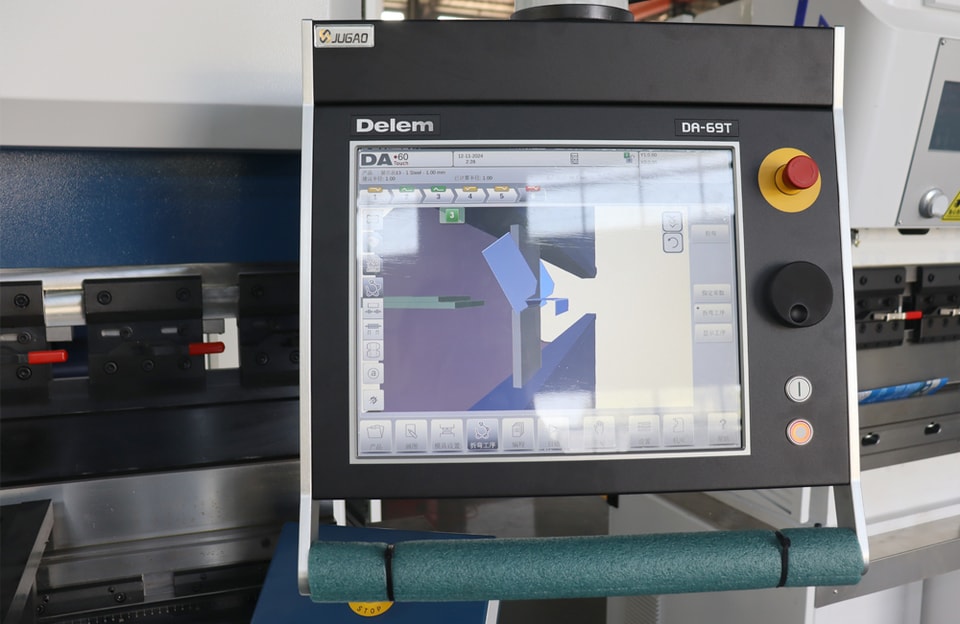

Les machines de pliage modernes sont équipées de systèmes de contrôle avancés tels que la technologie CNC (commande numérique par ordinateur), qui atteint une excellente précision de pliage en minimisant les erreurs humaines et en automatisant les calculs complexes. Des caractéristiques telles que les systèmes de mesure d'angle en temps réel et l'ajustement automatique de l'angle supérieur compensent les déviations dans le moule ou la pièce, assurant une performance de pliage constante.

Les machines de pliage hydrauliques et électriques en particulier ont des caractéristiques qui améliorent la précision, incluant le positionnement programmable de la glissière et le contrôle de vitesse. Ces caractéristiques permettent d'ajuster finement l'opération pour assurer des pliages précis sur plusieurs pièces. De plus, les machines équipées d'entraînements servo-électriques peuvent offrir une excellente répétabilité grâce au contrôle précis du mouvement de la glissière.

b.Sélection et entretien des outils

La sélection et l'état des outils de la machine de pliage affectent directement la qualité du pliage. Les considérations clés incluent

• Géométrie de l'outil: Sélectionner des matrices et des poinçons avec des rayons et des angles qui correspondent au type de matériau assure une distribution optimale de la force pendant le processus de pliage. Utiliser des matrices incorrectes peut résulter en une déformation inattendue ou des angles inexacts.
• Qualité du matériau: Les matériaux d'outil de haute résistance, comme l'acier à outils trempé, résistent à l'usure et maintiennent une performance stable sur le long terme.
• Entretien régulier: S'assurer que les surfaces des outils sont exemptes de dommages, d'usure ou de contaminants prévient les erreurs pendant le processus de pliage. Inspecter régulièrement les outils pour même des défauts mineurs et remplacer les pièces usées est essentiel pour maintenir la précision sur le long terme.

c.Préparation précise du matériau

L'uniformité de l'alimentation a une grande influence sur le résultat du pliage. Des irrégularités telles que des variations d'épaisseur du matériau, des imperfections de surface ou des propriétés mécaniques incohérentes peuvent causer des variations dans l'angle de pliage désiré. Pour assurer la cohérence

• Confirmer l'épaisseur et la dureté du matériau avant le pliage. Si l'épaisseur est inégale ou la dureté trop élevée, le processus doit être ajusté.
• Ébavurer et nettoyer les surfaces métalliques pour éliminer les contaminants qui pourraient interférer avec les outils ou causer des incohérences.
• Standardiser les lots de matériau pour minimiser la variabilité et promouvoir un comportement de pliage prévisible.

d . Compensation du retour élastique du matériau

Le retour élastique, la tendance du métal à partiellement retrouver sa forme originale après avoir été plié, est un défi commun dans l'atteinte d'une précision d'angle exacte. Les mesures pour combattre le retour élastique incluent les suivantes:

• Surpliage: Plier intentionnellement au-delà pendant l'opération pour compenser la récupération élastique.
• Pliage en fond ou coining: Dans ces méthodes, une force suffisante est appliquée à la pièce pour la déformer au-delà de la limite élastique, minimisant ainsi le retour élastique.
• Ajustements pour des matériaux spécifiques : Différents métaux ont des caractéristiques de retour élastique différentes. Les presses plieuses avancées équipées d'une bibliothèque de matériaux peuvent automatiquement calculer l'angle de compensation approprié en fonction du matériau sélectionné.

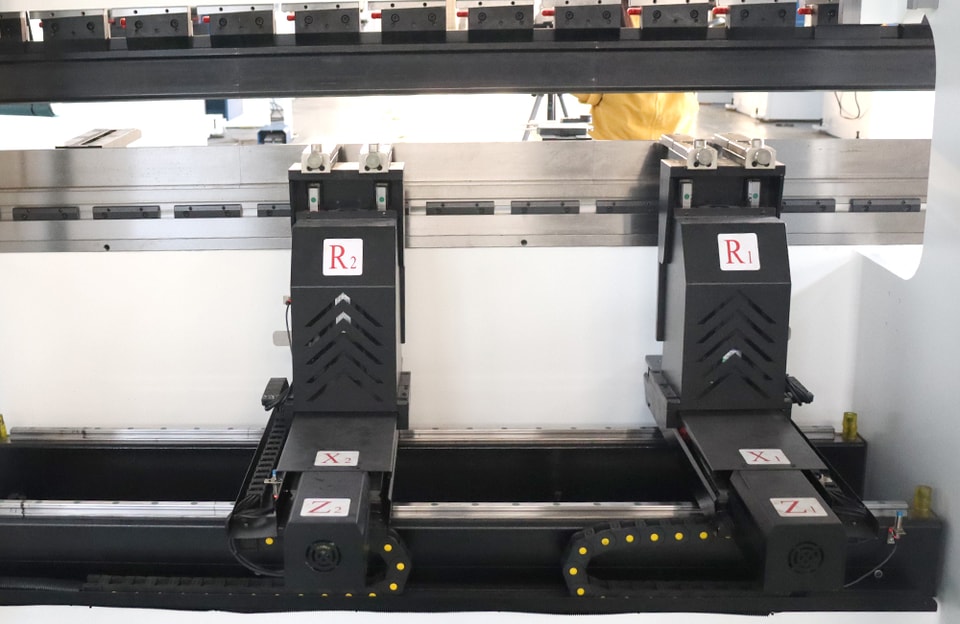

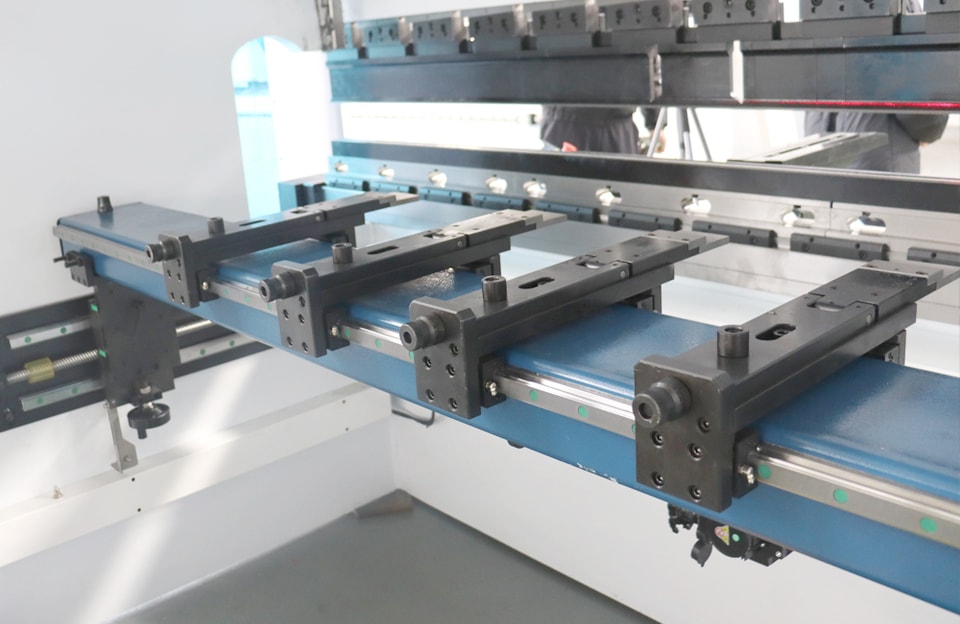

e. Mise en œuvre de butées arrière de précision

Les butées arrière sont des composants importants pour contrôler le positionnement de la pièce, en particulier dans la production en série où la cohérence est critique. Les butées arrière de haute précision, généralement contrôlées par des systèmes CNC, aident à :

• Alignement précis de la pièce avec la matrice et le poinçon.
• Positionnement cohérent du matériau lors des pliages répétés.
• Dans les opérations de pliage en plusieurs étapes, des ajustements rapides peuvent être effectués pour différentes géométries de pièces.

f.Optimisation de la configuration du processus

La configuration correcte des paramètres du processus est essentielle pour obtenir des pliages précis. Les facteurs clés à prendre en compte incluent

• Force de pliage : Ajustez la puissance en fonction du type de matériau, de l'épaisseur et des caractéristiques de l'outil pour garantir une force constante est appliquée.
• Vitesse de pliage : Pour des matériaux plus épais ou plus résistants, des vitesses de pliage plus lentes sont préférables pour maintenir la précision, tandis que des vitesses plus rapides peuvent causer des incohérences.
• Planification de la séquence : Les pièces complexes avec plusieurs pliages nécessitent une séquence soigneusement planifiée pour éviter les interférences et maintenir l'alignement à chaque étape.

g.Formation et développement des compétences des opérateurs

Même avec des équipements avancés, l'expertise de l'opérateur reste cruciale pour atteindre une haute précision de pliage. Les opérateurs qui suivent une formation régulière sont mieux à même de

• Identifier les sources potentielles d'inexactitude, telles que des outils mal alignés ou une configuration incorrecte du matériau.
• Ajuster dynamiquement les réglages de la presse plieuse en fonction des écarts observés.
• Maintenir la cohérence dans les procédures d'inspection pendant et après la production pour vérifier la qualité des pièces.

Investir dans une formation continue des opérateurs, en particulier sur la façon de gérer les nouvelles technologies et les défis, garantit une main-d'œuvre qualifiée capable de maintenir des normes de pliage précises.

h . Contrôle et surveillance de la qualité

Des mesures de contrôle de qualité rigoureuses tout au long du processus de pliage aident à détecter et à corriger les erreurs rapidement. Ces mesures incluent

Contrôle statistique des processus (SPC) : L'analyse des données de production à long terme pour identifier les tendances et les écarts aide à optimiser les processus et à éliminer les sources d'incohérence.

Système de mesure d'angle en ligne : Les outils de surveillance en temps réel installés sur la plieuse assurent que le pli atteint l'angle spécifié avant de libérer la pièce.

Inspection dimensionnelle : Utilisez des instruments de précision tels que des pieds à coulisse, des machines à mesurer tridimensionnelles ou des systèmes de mesure laser pour vérifier les dimensions et les angles.

7 . Foire aux questions

a . À quelle fréquence une presse plieuse doit-elle être entretenue pour une précision optimale ?

Maintenez la précision de votre presse plieuse avec un programme d'entretien systématique.

Quotidiennement : Nettoyez et inspectez les pièces desserrées ou endommagées.

Hebdomadairement : Lubrifiez et inspectez les fuites.

Mensuellement : Nettoyez les composants hydrauliques et inspectez les filtres à air.

Après les premières 2 000 heures, changez l'huile hydraulique toutes les 4 000 à 6 000 heures. Inspectez tous les systèmes tous les six mois à un an. Un étalonnage régulier assure un pliage précis. Cette routine prévient les temps d'arrêt et prolonge la durée de vie de la machine.

b . Quels sont les problèmes courants qui affectent la précision d'une presse plieuse ?

Les problèmes de précision des presses plieuses incluent des matériaux incohérents, des outils usés, un alignement défectueux, un étalonnage inapproprié, des erreurs de machine, des butées arrière imprécises et des méthodes de pliage inadéquates.

Résolvez ces problèmes en garantissant des propriétés matérielles cohérentes, en entretenant les outils, en effectuant des étalonnages de machine, en utilisant des butées arrière CNC et en choisissant des méthodes de pliage appropriées. Effectuez des ajustements en temps réel au système CNC et maintenez un calendrier approprié pour réduire l'apparition de problèmes.

c . Quel est le niveau de tolérance idéal pour la précision de pliage d'une presse plieuse ?

Le niveau de tolérance d'une presse plieuse dépend de l'application et des exigences de l'industrie. Généralement, pour la plupart des projets de précision, une déviation angulaire de ±0,5° et une déviation dimensionnelle de ±0,1 mm sont acceptables. Dans la fabrication d'aérospatiale ou de dispositifs médicaux, les tolérances sont généralement plus serrées, inférieures à ±0,25°.

Pour atteindre ces objectifs, des systèmes CNC avancés, des outils de précision et une assurance qualité sont nécessaires. Les fabricants doivent évaluer les spécifications, les propriétés des matériaux et les contraintes pour déterminer les tolérances appropriées.

Pour améliorer la précision de pliage d'une presse plieuse, de nombreux facteurs doivent être pris en compte. En plus d'ajuster les composants de la presse plieuse, assurer la précision et la répétabilité de la matrice, et effectuer une compensation de pliage correcte, il faut également porter attention à l'entretien quotidien et à la maintenance de la presse plieuse.

Cela aidera à prolonger sa durée de vie et à maintenir un pliage efficace et précis. Il existe quatre technologies de pliage pour le pliage de tôle: le pliage à l'air, le pliage en fond, le pliage à la monnaie, et le pliage en trois points.

Investir dans une presse plieuse de haute qualité est une autre manière efficace de garantir une opération de pliage productive dans la fabrication métallique. JUGAO CNC MACHINE est un fabricant de machines de pliage de confiance avec plus de deux décennies d'expertise dans l'industrie de la tôle.

En plus des machines de pliage modernes telles que les presses plieuses hydrauliques, les presses plieuses CNC, nous proposons également d'autres machines comme les machines de découpe laser, les cintreuses de tôles, les cintreuses de tubes, et plus encore.
