Comment améliorer la répétabilité des cintreuses de tubes ?

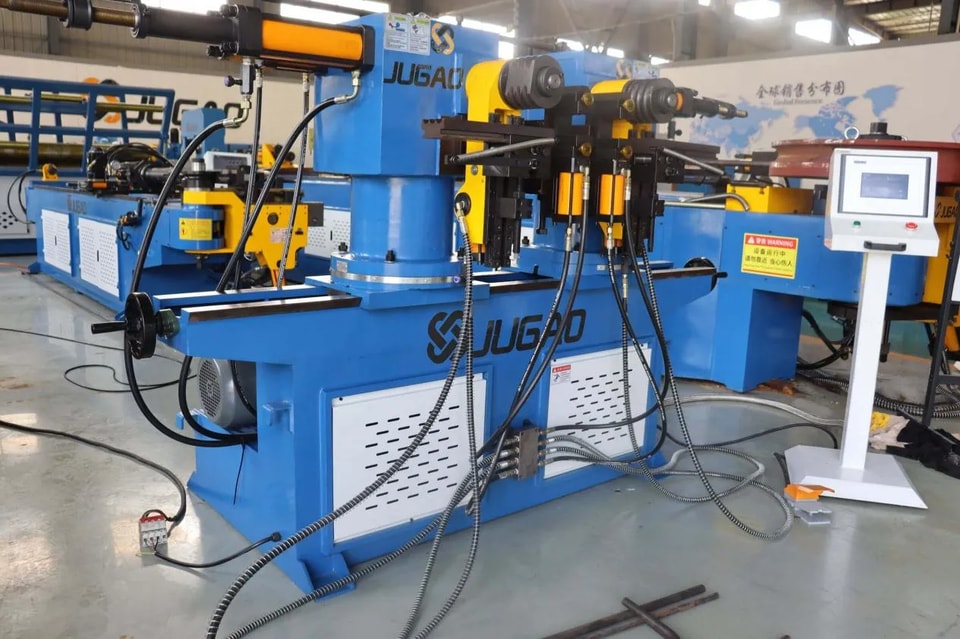

La répétabilité d’une cintreuse de tubes désigne le degré de cohérence de l’angle, de la taille et de la forme lorsque le même équipement traite en continu plusieurs raccords de tube sous les mêmes paramètres. Une mauvaise répétabilité entraîne une baisse du taux de conformité des produits en série et des difficultés d’assemblage. Ci-dessous sont présentées des solutions d’amélioration selon cinq dimensions essentielles.

1. Précision mécanique : poser des bases solides

Guides linéaires et vis à billes : vérifiez régulièrement le jeu et la lubrification des rails de guidage linéaires et des vis à billes. Une usure excessive peut provoquer une dérive de la longueur d’avance et de l’angle de rotation.

Liaisons de transmission : vérifiez que les accouplements des codeurs et des capteurs d’angle ne présentent pas de jeu. Même un léger patinage peut entraîner d’importants écarts angulaires.

Fixation de la matrice : après chaque changement de matrice, serrez les boulons en diagonale à l’aide d’une clé dynamométrique afin d’éviter tout déplacement de la matrice pendant le cintrage.

2. Système de commande : paramètres stables

Commande en boucle fermée : privilégiez les cintreuses de tubes équipées de systèmes de rétroaction d’angle en boucle fermée pour corriger en temps réel la position de cintrage.

Vitesse et pression : réglez des vitesses de cintrage, des pressions de serrage et des vitesses d’avance/retrait du mandrin fixes. Évitez les réglages arbitraires par les opérateurs.

Compensation de température : les fluctuations de la température de l’huile hydraulique peuvent affecter la réponse du système. Maintenez la température de l’huile entre 35 et 50℃, ou activez la fonction de compensation de température du contrôleur.

3. Matrices et matériaux : réduire les variables au minimum

Cohérence des matrices : utilisez le même jeu de matrices pour les tubes de même spécification. Réparez ou remplacez rapidement les moules usés afin d’éviter de mélanger anciens et nouveaux matériaux.

Lot de matière : différents lots de tubes peuvent présenter des variations de limite d’élasticité, de tolérance d’épaisseur de paroi et d’allongement. Avant la production de masse, effectuez une validation de la première pièce après chaque changement de matière et ajustez si nécessaire la valeur de compensation du retour élastique.

Lubrification stable : utilisez la même marque et le même modèle d’huile de cintrage, afin d’assurer un film d’huile uniforme sur le tube et sur les surfaces du moule avant chaque cintrage.

4. Paramètres de procédé : clarification et normalisation

Enregistrement des paramètres : archivez les paramètres validés (angle de cintrage, position du mandrin, jeu de la matrice anti-plissement, vitesse, etc.) pour chaque spécification de tube sous forme de fiche de procédé. Ils pourront être rappelés directement lors des productions ultérieures, réduisant ainsi les erreurs humaines.

Validation de la première pièce : après chaque démarrage de machine, changement de moule ou changement de matière, un essai de cintrage de la première pièce doit être effectué et toutes les dimensions doivent être contrôlées. La production de masse ne peut commencer qu’après validation de cette première pièce.

Compensation du retour élastique : pour les matériaux à fort retour élastique, comme l’acier à haute résistance et l’acier inoxydable, l’angle de cintrage doit être défini dans le programme. Il est recommandé de déterminer la valeur de compensation par des essais plutôt que par simple estimation empirique.

5. Maintenance et étalonnage : maintenir l’équipement en bon état.

Étalonnage régulier : tous les trimestres ou tous les six mois, utilisez une équerre étalon et un pied à coulisse pour étalonner les valeurs affichées et réelles de l’angle de cintrage et de la longueur d’avance.

Maintenance du système hydraulique : gardez l’huile hydraulique propre et remplacez régulièrement l’élément filtrant. La contamination de l’huile peut provoquer des fluctuations de pression et affecter la répétabilité.

Nettoyage des capteurs : nettoyez régulièrement l’huile et les copeaux métalliques sur les surfaces des détecteurs de proximité et des codeurs afin d’éviter les déclenchements de faux signaux.

La clé pour améliorer la répétabilité des cintreuses de tubes réside dans : une bonne rigidité mécanique, une commande en boucle fermée précise, des matériaux de moule homogènes, des paramètres standardisés et un étalonnage régulier. En maîtrisant ces cinq points, l’écart angulaire du cintrage de tubes en série peut être contrôlé dans±0.5°, et la précision de longueur dans±0,5 mm.
