Comment intégrer le DELEM DA-69T Profile-T à votre système ?

En matière d’optimisation des performances de votre machine, l’intégration de DELEM DA-69T Profile-T à votre système existant peut améliorer considérablement l’efficacité et la précision.

Si vous cherchez à intégrer sans difficulté cette unité de commande avancée à votre flux de travail, vous êtes au bon endroit. Dans cet article, je vous guiderai à travers le processus d’intégration de DELEM DA-69T Profile-T, afin de vous permettre d’exploiter tout son potentiel pour une automatisation et une productivité accrues. Que vous mettiez à niveau votre installation actuelle ou que vous partiez de zéro, ce guide vous fournit les informations nécessaires pour intégrer avec succès cet outil puissant à vos opérations.

Configuration du logiciel DELEM DA-69T Profile-T

Introduction

Le programme hors ligne Profile-T offre une interface utilisateur similaire à celle d’une commande Delem de la gamme DA-Touch. Les chapitres précédents, qui décrivent le fonctionnement et l’utilisation de la commande DA-Touch, doivent servir de référence pour l’utilisation de ce logiciel hors ligne. Ce chapitre se concentrera sur quelques fonctions spéciales disponibles uniquement dans le logiciel Profile-T.

Étape 1 : Vérification de la configuration requise

Avant de commencer l’installation de DELEM DA-69T Profile-T, assurez-vous que votre ordinateur répond à la configuration requise. Pour exécuter Profile-T sur un ordinateur, celui-ci doit au minimum être équipé des éléments suivants :

• PC compatible IBM ;

• Résolution d’écran minimale de 1024×768 ;

• Windows XP / Windows 7 ;

• Lecteur CD-ROM (uniquement pour les systèmes distribués sur CD-ROM) ;

• Port USB libre.

Étape 2 : Installation du logiciel Profile-T

Pour installer Profile-T, utilisez le CD-ROM d’installation fourni avec votre logiciel. Selon le pack acheté, le logiciel Profile-T est distribué sur CD-ROM ou peut être généré depuis la commande.

Le pack CD-ROM complet comprend les éléments suivants :

• CD-ROM d’installation Profile-T ;

• Clé de licence USB ;

Le logiciel Profile-T distribué avec la commande comprend :

• Clé USB pour l’installation et la sauvegarde ;

• Clé de licence USB ;

• Étapes d’installation imprimées à l’intérieur de la boîte Profile-T.

Après une installation par défaut, les icônes suivantes apparaissent sur le Bureau Windows :

Logiciel Profile-T

Manuels d’utilisation de la commande DA-Touch

Le programme d’installation a également ajouté un nouvel élément nommé Delem dans le menu Démarrer de Windows, si aucune modification n’a été apportée à l’installation. Les éléments suivants s’affichent dans ce menu :

Profile-T: Logiciel Profile-T

Manuels Profile-T: Manuels d’utilisation de la commande DA-Touch

Utilisation de DELEM DA-69T Profile-T

Étape 1 : Comprendre l’interface Profile-T

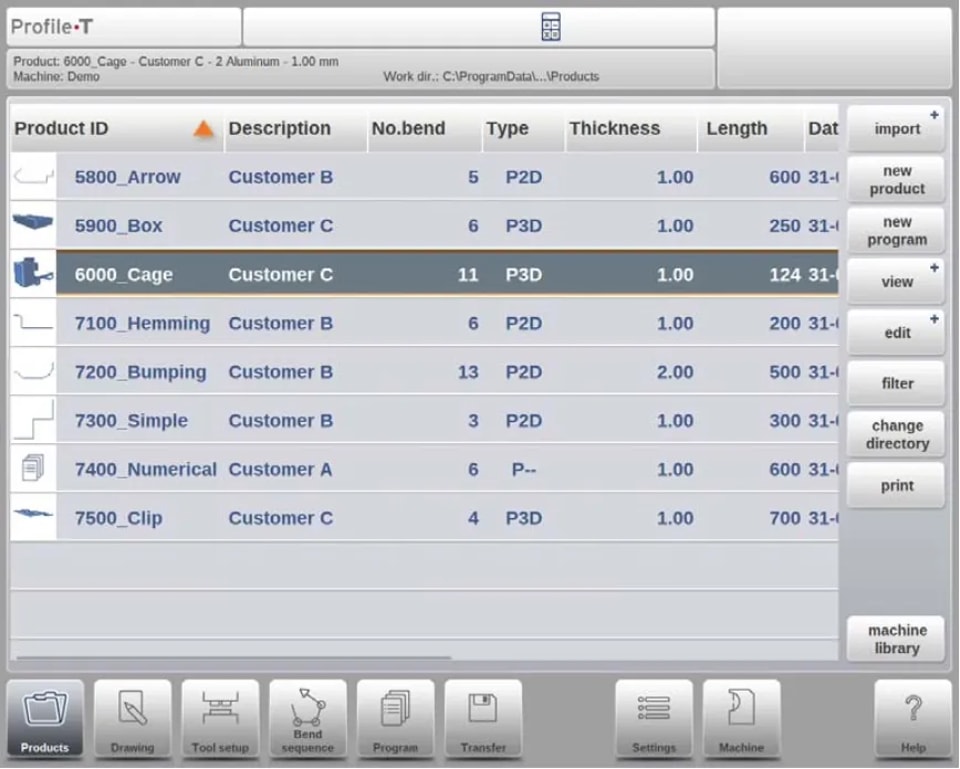

Au lancement de Profile-T, vous serez accueilli par une interface conviviale similaire à celle d’une commande Delem de la gamme DA-Touch. Les touches de sélection du mode, situées en bas de l’écran, guident le flux de travail et vous permettent de sélectionner ou de générer de nouveaux produits en partant de la gauche et en allant vers la droite.

Pour programmer des produits, des programmes et des outils avec DELEM DA-69T Profile-T, utilisez l’aide intégrée (touche ?) et le manuel d’utilisation fourni avec le logiciel. Contrairement à une commande DA-Touch, Profile-T offre des fonctions supplémentaires : le bouton « bibliothèque machine » pour modifier les données machine, un bouton « imprimer » en mode Produits, ainsi qu’un mode « Transfert » pour exporter les produits, y compris l’outillage, vers divers emplacements.

Étape 2 : Utilisation de la fonction Bibliothèque machine

Dans DELEM DA-69T Profile-T, il est essentiel que les paramètres correspondent au système de commande de la machine afin de garantir une compatibilité totale des programmes générés hors ligne. Vous pouvez installer plusieurs machines sur un seul poste de programmation hors ligne pour une couverture complète de l’ensemble de votre atelier.

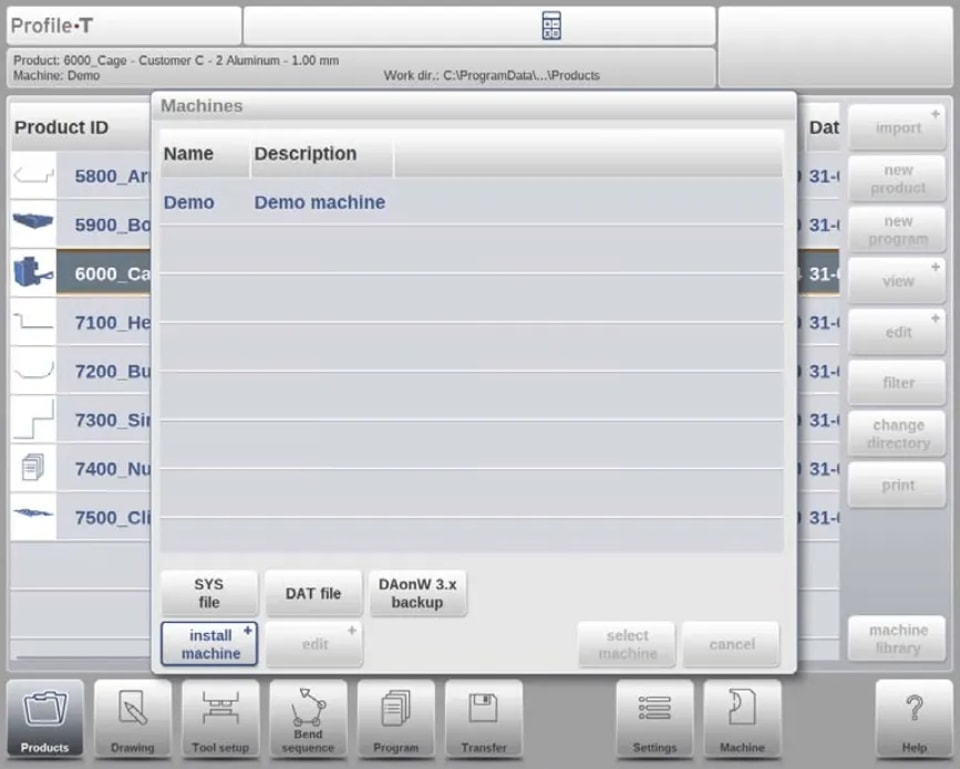

Pour ajouter une machine dans Profile-T, utilisez le bouton « bibliothèque machine » en mode Produits. Cette action ouvre une fenêtre où vous pouvez sélectionner « installer une machine ».

Fichier SYS: Un fichier de sauvegarde d’une commande DA-Touch.

Fichier DAT: Un fichier .dat d’une commande DA-Touch.

Sauvegarde DAonW 3.x: Répertoire de sauvegarde d’une commande DAonWindows exécutant la version logicielle V3.x (Profile-T2D et Profile-T3D uniquement).

Pour créer un fichier SYS sur une commande DA-Touch, choisissez « sauvegarde du système » en mode Machine sur la page d’informations système.

Lorsque Profile-T est généré depuis la commande, un fichier de données machine (c.-à-d. un fichier .dat) est créé automatiquement et copié sur la clé USB d’installation, puis chargé automatiquement dans le logiciel Profile-T pendant l’installation.

Veuillez contacter le fournisseur de la machine pour savoir comment obtenir la sauvegarde de la commande DAonWindows.

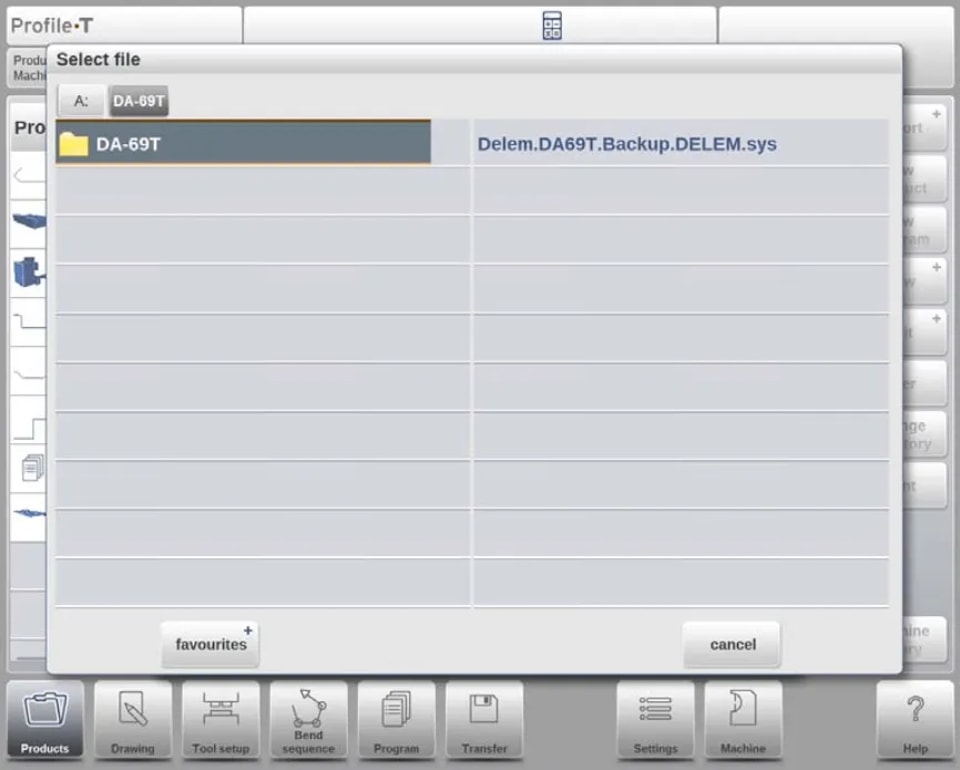

Dans l’exemple ci-dessous, un fichier SYS provenant d’une commande DA-Touch est importé. Le nom de la machine dans Profile-T est identique au nom de la commande sur la machine. Après l’installation de la machine dans Profile-T, le nom de la machine peut être modifié (edit -> rename machine) si nécessaire.

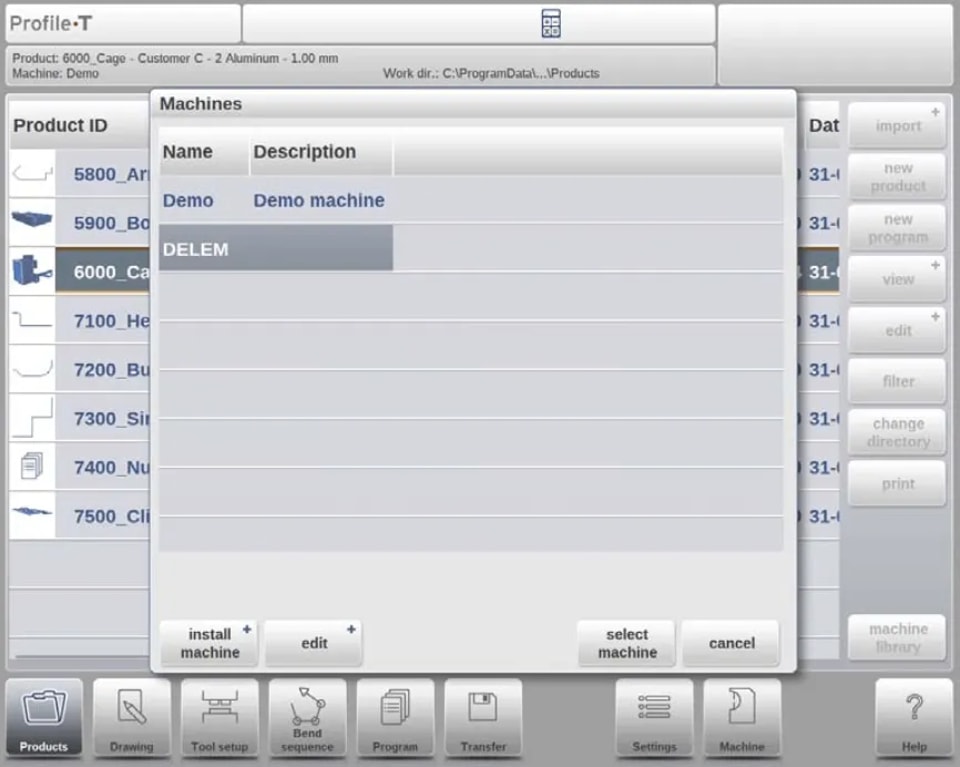

Vous pouvez passer d’une machine installée à une autre en sélectionnant le nom de la machine souhaitée, puis en appuyant sur le bouton « sélectionner la machine ».

Avec le bouton « edit », la machine sélectionnée peut être renommée, supprimée ou copiée.

Utilisation des fonctions spéciales de Profile-T

Étape 1 : impression des conceptions de produits

En mode Produits, utilisez le bouton « imprimer » pour générer un tirage du produit sélectionné. Cette fonction est disponible dans Profile-T2D et Profile-T3D et ouvre le menu d’impression Windows standard pour vous permettre de choisir les paramètres de votre imprimante.

Étape 2 : transfert des données produit

Lorsque vous avez terminé la conception d’un produit et la génération de son programme CNC, transférez les données vers un périphérique USB à l’aide du mode « Transfer ». Profile-T offre plusieurs options pour copier les données du programme dans un répertoire.

Dans ce mode, il existe 5 options :
produit: Copier les données du programme dans un répertoire spécifié.

produit + outils: Copier les données du programme et les données des outils utilisés dans un répertoire spécifié.

produit DLC: Exporter les données du programme au format de fichier DLC et les copier dans un répertoire spécifié (Profile-T2D et Profile-T3D uniquement).

produit DLC + outils: Exporter les données du programme et les données des outils utilisés au format de fichier DLC et les copier dans un répertoire spécifié (Profile-T2D et Profile-T3D uniquement).

produit DXF: Exporter le produit, y compris les déductions de pliage, sous forme de contour dans un fichier DXF et le copier dans un répertoire spécifié (Profile-T2D et Profile-T3D uniquement).

En outre, d’autres produits que le produit sélectionné, ainsi que d’autres outils, peuvent également être transférés.

L’intégration de DELEM DA-69T Profile-T à votre système améliore l’efficacité opérationnelle en offrant une interface fluide pour la conception et le transfert des données machine. Cette configuration et cette utilisation simples peuvent optimiser votre flux de travail et vous permettre de tirer le meilleur parti de vos équipements.

Conclusion

En résumé, l’intégration de DELEM DA-69T Profile-T à votre système nécessite un alignement rigoureux des paramètres de la machine et de la commande afin de garantir la compatibilité. Suivez ces étapes clés pour assurer un processus fluide : évaluez et alignez les paramètres machine, utilisez la fonction Machine Library pour ajouter la machine, et assurez-vous de la génération et de l’installation correctes des fichiers de données machine.

Pour optimiser les performances de votre système et permettre une programmation hors ligne efficace, vérifiez que tous les paramètres correspondent à ceux du système de commande de votre machine. Cette intégration facilite un fonctionnement fluide sur l’ensemble de votre atelier de production.

Pour toute assistance supplémentaire ou pour obtenir des informations plus détaillées sur DELEM DA-69T Profile-T, n’hésitez pas à contacter notre équipe d’assistance ou à consulter la documentation complémentaire disponible sur notre site web. Une configuration correcte garantit une productivité accrue et une fiabilité renforcée du système.
