Traiter des angles de pliage incohérents dans le travail de la tôle implique de faire face au problème épineux du retour élastique de la presse plieuse – un problème qui affecte de nombreux opérateurs qui finissent par ajuster les angles à plusieurs reprises, sans bien comprendre pourquoi le métal revient à sa forme initiale après avoir été plié. Le retour élastique est une caractéristique physique inhérente du métal lorsqu'il est plié, mais un retour élastique excessif est loin d'être un problème insoluble. Ce guide vous présentera des stratégies pratiques et éprouvées en atelier pour minimiser le retour élastique des presses plieuses JUGAO, améliorer la précision du pliage et obtenir des résultats cohérents et fiables dans la production quotidienne.

Qu'est-ce qui provoque un retour élastique sévère sur une presse plieuse ?

Avant de traiter le retour élastique d'une presse plieuse, il est crucial de comprendre la cause racine qui le rend excessif dans les opérations de pliage de tôle métallique.

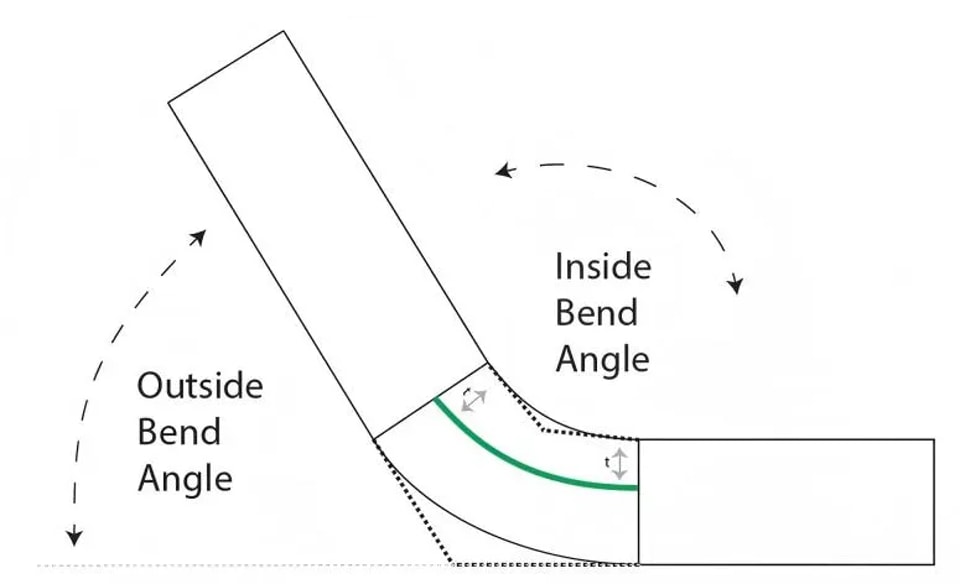

Le retour élastique se produit parce que le métal subit une récupération élastique une fois la force de pliage supprimée. Plus la résistance du matériau est élevée et plus le rayon de pliage est grand, plus l'effet de retour élastique sera prononcé.

Les principaux facteurs contributifs sont :

• Matériaux à haute résistance à la traction (par exemple, acier inoxydable et acier à haute résistance)

• Ouverture trop large des matrices en V

• Force de pliage insuffisante appliquée

• Sélection incorrecte du rayon du poinçon

• Programmation d'angle défectueuse dans les systèmes de presse plieuse CNC

En identifiant le facteur principal derrière le retour élastique dans une tâche d'usinage spécifique, vous pouvez mettre en œuvre des solutions ciblées, plutôt que d'effectuer des ajustements d'angle aléatoires qui donnent peu de résultats.

Régler l'angle de surpliage sur les presses plieuses CNC

Le surpliage contrôlé est l'une des méthodes les plus simples et efficaces pour minimiser le retour élastique d'une presse plieuse.

Étape 1 : Déterminer la valeur anticipée du retour élastique

La formule de calcul de la valeur de retour élastique est : Δθ=θi( 【 E−kσyE)Ri+KntRi+Knt−1 】

Commencez par effectuer un pliage d'essai en utilisant le matériau exact et l'épaisseur requise pour le travail. Après avoir mesuré l'angle de pliage réel avec un rapporteur d'angle numérique, comparez-le à l'angle préprogrammé — la différence entre les deux est la valeur de retour élastique que vous devez prendre en compte.

Par exemple, si vous programmez un pliage à 90° mais que l'angle réel mesuré est de 92°, vous devrez appliquer une compensation de surpliage d'environ 2°.

Étape 2 : Ajouter une compensation d'angle dans le système de contrôle

Les systèmes de commande CNC modernes comme Delem permettent d'ajuster les angles de pliage directement via l'interface de contrôle. Au lieu d'effectuer des ajustements manuels à chaque exécution de tâche, entrez la valeur de compensation calculée dans le programme - cela garantit des résultats constants, notamment pour les productions en série où la reproductibilité est essentielle.

Cette méthode brille dans les scénarios de production de masse où le maintien d'angles de pliage uniformes est non négociable.

Affiner les choix d'outillage pour réduire le retour élastique

Le choix de l'outillage approprié est un facteur déterminant pour minimiser le retour élastique en pliage, et de mauvais choix d'outillage sont souvent responsables d'un retour élastique excessif.

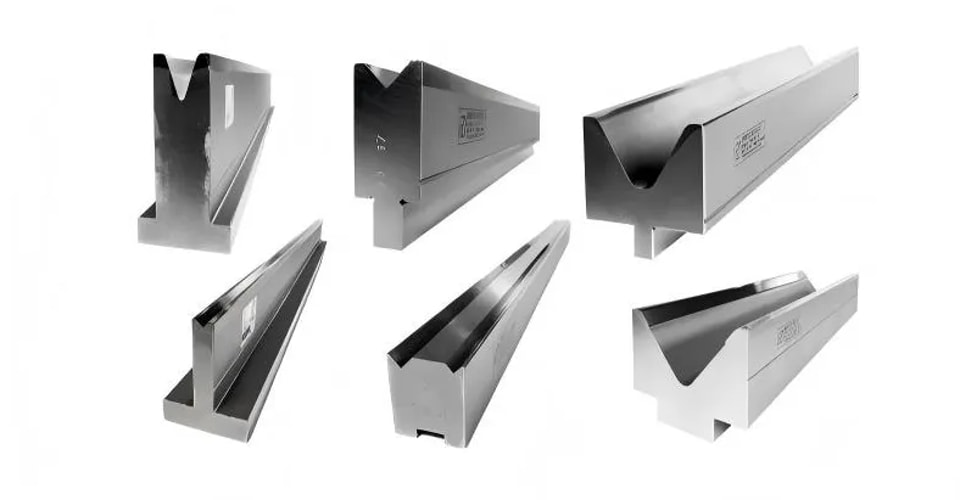

Choisir la bonne ouverture de matrice en V

Une erreur fréquente en pliage de tôle est d'utiliser une ouverture de matrice V trop large. Une ouverture V plus grande conduit à un rayon de pliage plus important, ce qui à son tour amplifie le retour élastique.

Voici une règle éprouvée pour sélectionner les ouvertures de matrice V :

• Pour l'acier doux, une ouverture V de 6 à 8 fois l'épaisseur du matériau est idéale.

• Pour l'acier inoxydable, rétrécissez légèrement l'ouverture V pour mieux contrôler la récupération élastique du matériau et réduire le retour élastique.

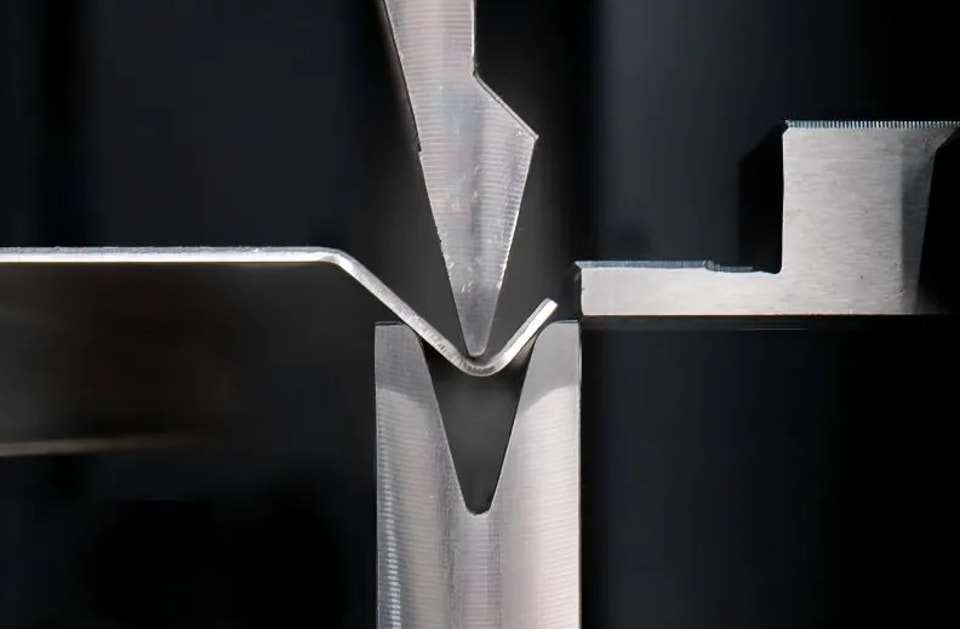

Opter pour un rayon de poinçon plus petit

Un rayon d'extrémité de poinçon plus petit augmente la déformation plastique du métal pendant le pliage, ce qui réduit la part de récupération élastique qui cause le retour élastique. Cela dit, il est important de trouver un équilibre : un rayon de poinçon trop petit augmente le risque de fissuration du matériau, surtout lorsqu'on travaille avec des aciers à haute résistance.

Augmenter la force de pliage et maîtriser les méthodes de fond de course

Augmenter la profondeur de pénétration du poinçon dans la matrice est une autre stratégie très efficace pour freiner le retour élastique excessif en pliage.

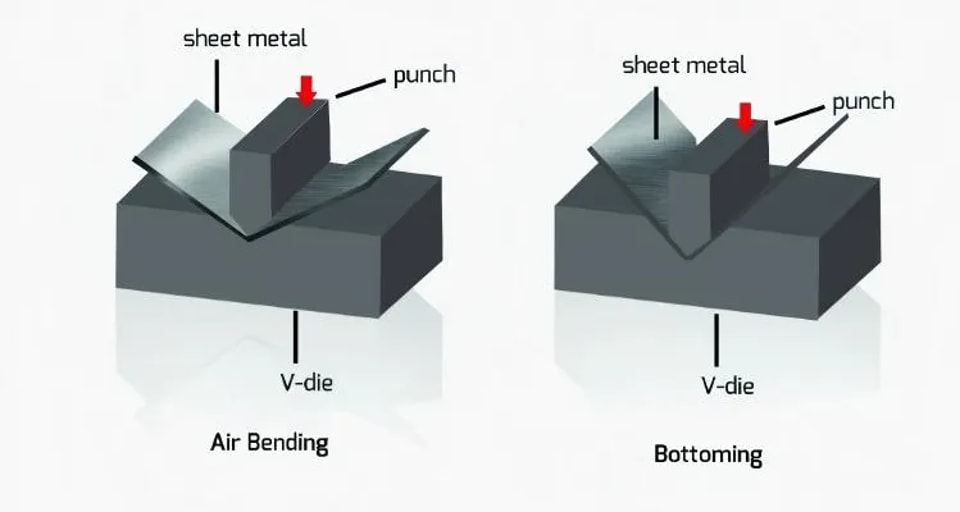

Pliage à l'air contre pliage en fond de course

Le pliage à l'air a tendance à produire plus de retour élastique car le matériau n'est pas complètement forcé dans la cavité de la matrice pendant le processus de pliage.

Lorsque les spécifications du projet le permettent, passer à l'une de ces méthodes peut considérablement réduire le retour élastique :

• Fond de matrice

• Frappe à froid

La frappe à froid est particulièrement efficace pour minimiser le retour élastique car elle force le matériau à subir une déformation plastique au-delà de sa limite élastique. Cependant, cette méthode nécessite une force plus élevée et exige que la presse plieuse ait une capacité de charge suffisante.

Avant d'utiliser le fond de matrice ou la frappe à froid, calculez toujours la force requise à l'aide d'un tableau de force de pliage pour éviter de surcharger la machine et causer des dommages.

Conseils liés au matériau pour réduire le retour élastique dans le pliage de tôle

Différents matériaux en tôle métallique présentent des comportements distincts pendant le processus de pliage, et chacun a une plage typique de retour élastique à garder à l'esprit :

• Acier inoxydable 304 : 2 à 3 degrés

• Aluminium doux : 1,5 à 2 degrés

• Acier laminé à froid : 0,75 à 1,0 degré

• Acier laminé à chaud : 0,5 à 1,0 degré

• Cuivre et laiton : 0,00 à 0,5 degré

Considérations pour l'acier à haute résistance et l'acier inoxydable

Ces matériaux ont une limite d'élasticité plus élevée que l'acier doux, ce qui se traduit directement par un retour élastique plus important sur la presse plieuse.

Lors du pliage de l'acier à haute résistance ou de l'acier inoxydable, suivez ces étapes pour minimiser le retour élastique :

• Rétrécir l'ouverture de la matrice en V

• Augmenter la valeur de compensation de sur-pliage

• Assurez-vous que le butée arrière est positionnée avec une précision absolue

• Effectuez plusieurs pliages d'essai avant de commencer la production en série

L'impact du grain et des directions de laminage

Il est également essentiel de vérifier la direction du grain du matériau lors de la planification d'un pli. Plier le matériau perpendiculairement à sa direction de laminage réduit non seulement le risque de fissuration, mais améliore également la cohérence de l'angle de pliage, minimisant davantage les variations de retour élastique.

Le contrôle des matériaux est souvent un aspect négligé du pliage de tôles métalliques, mais il a un impact significatif sur la précision finale du pliage et le degré de retour élastique.

Étalonnage de la machine et précision du butoir arrière

Même l'outillage le plus optimal et la compensation d'angle parfaitement calculée ne parviendront pas à réduire le retour élastique si la presse plieuse elle-même n'est pas correctement étalonnée et entretenue.

Vérifier le parallélisme du vérin

Si la coulisse de la presse plieuse n'est pas parallèle à la table de travail, un côté de la pièce pliée présentera plus de retour élastique que l'autre, entraînant des angles incohérents. Vérifiez régulièrement le parallélisme de la coulisse à l'aide d'un calibre de précision pour détecter et corriger ce problème rapidement.

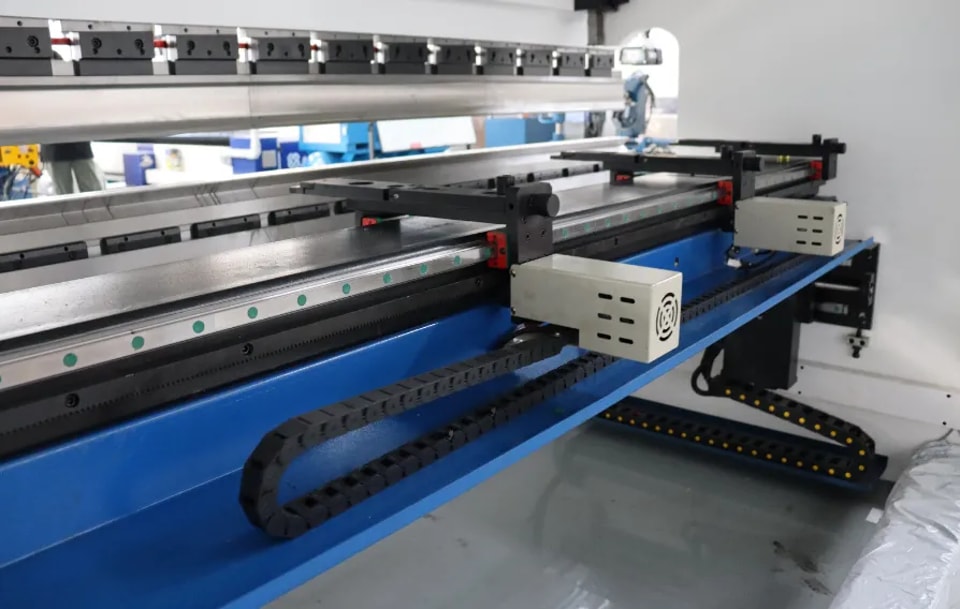

Étalonner le système du butoir arrière

Un positionnement inexact du butée arrière modifie la longueur de la bride pliée, ce qui perturbe indirectement la cohérence de l'angle de pliage et exacerbe les problèmes de retour élastique. Maîtriser l'étalonnage du système de butée arrière d'une presse plieuse est donc essentiel pour réduire les variations de pliage et le retour élastique.

Une maintenance régulière de la machine et un étalonnage constant sont essentiels pour minimiser les erreurs de pliage cumulatives qui contribuent à un retour élastique excessif.

Questions fréquemment posées

Pourquoi le retour élastique sur presse plieuse est-il plus prononcé avec l'acier inoxydable ?

L'acier inoxydable a une résistance à la traction plus élevée et une plus grande élasticité que l'acier doux, ce qui signifie qu'il subit une récupération élastique plus importante après la suppression de la force de pliage, entraînant un retour élastique plus sévère.

Quelle est la méthode la plus efficace pour réduire le retour élastique d'une presse plieuse sans remplacer l'outillage ?

La solution la plus pratique est de mettre en œuvre une compensation de sur-pliage contrôlée dans le contrôleur CNC - cela se fait en effectuant d'abord des pliages d'essai, en mesurant le retour élastique réel, puis en saisissant la valeur de compensation correspondante dans le programme.

L'augmentation de la puissance réduit-elle toujours le retour élastique ?

Pas nécessairement. Augmenter la puissance pour augmenter la profondeur de pénétration peut aider à réduire le retour élastique, mais une puissance excessive peut endommager l'outillage de la presse plieuse et même la machine elle-même. L'utilisation de techniques de frappe contrôlée ou de coining est une approche plus efficace et plus sûre pour minimiser le retour élastique.

Comment calculer le retour élastique avec une grande précision ?

La méthode la plus fiable est d'effectuer un pliage d'essai avec le matériau de production réel et l'épaisseur, de mesurer l'angle plié final avec un rapporteur d'angle numérique, et de comparer cette mesure à l'angle pré-programmé. La différence numérique entre les deux est la valeur de compensation précise que vous devez utiliser.

Conclusion

Le retour élastique de la presse plieuse est un phénomène physique inévitable dans le pliage de tôles métalliques, mais un retour élastique excessif est entièrement contrôlable. En comprenant les propriétés uniques des matériaux avec lesquels vous travaillez, en sélectionnant l'outillage approprié, en appliquant une compensation de sur-pliage précise et en veillant à ce que la presse plieuse soit correctement étalonnée et entretenue, vous pouvez améliorer considérablement la précision du pliage et obtenir des résultats de production cohérents.

Si vous rencontrez des problèmes d'angles de pliage instables ou recevez des plaintes liées au retour élastique, commencez par analyser les causes profondes du retour élastique excessif au lieu d'effectuer des ajustements aveugles et répétés de vos programmes CNC. Pour un accompagnement professionnel sur le choix des outils, le calcul de la force nécessaire ou les paramètres de compensation CNC, n'hésitez pas à contacter notre équipe technique. Nous sommes toujours disponibles pour vous aider à obtenir des résultats de pliage stables et de haute précision pour tous vos projets de tôlerie.
