Comment choisir l’axe de butée arrière optimal pour votre presse plieuse

Le choix de l’axe de butée arrière adapté à votre presse plieuse est une décision cruciale qui influe directement sur la précision, l’efficacité et la polyvalence de vos opérations de pliage. Un axe mal choisi peut entraîner des retards de production, des pertes de matière et des résultats irréguliers. Ce guide vous présentera les principaux critères à prendre en compte et vous aidera à identifier la configuration de butée arrière la mieux adaptée à vos besoins spécifiques.

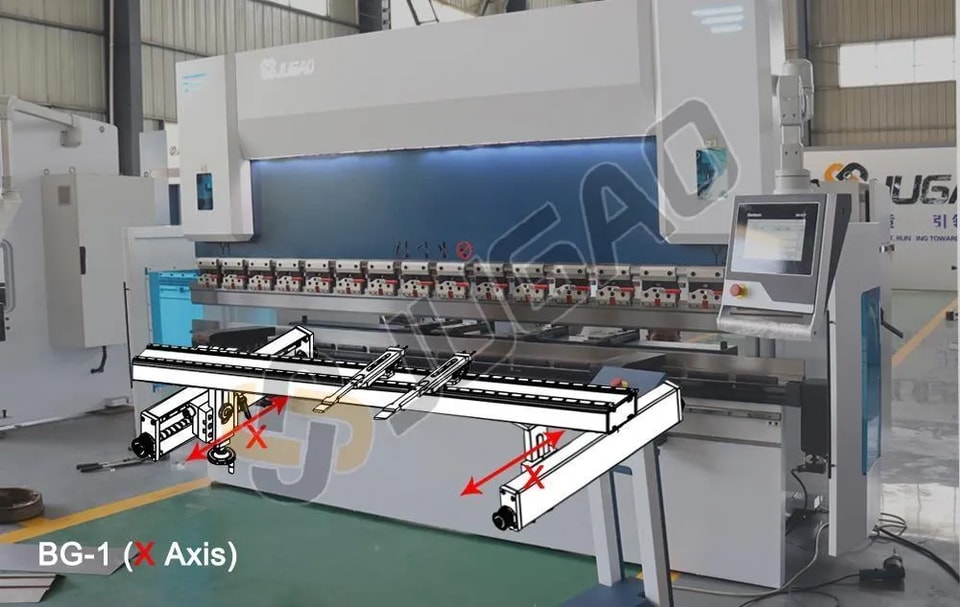

1. BG-1 (axe X) : la simplicité pour le pliage de base

L’axe X est la configuration de butée arrière la plus élémentaire, offrant un déplacement horizontal linéaire des doigts de butée. Cette configuration est idéale pour les opérations de pliage simples, où les matériaux doivent être positionnés de manière constante sur un seul plan.

Avantages :

• Économique et facile à utiliser.
• Parfait pour les plis répétitifs sur de petites pièces ou des pièces simples.
• Temps de réglage minimal pour les séries de production standardisées.

Limites :

• Manque de flexibilité pour les pliages complexes ou à angles multiples.
• Des réglages manuels peuvent être nécessaires pour des épaisseurs de matériau variables.

Idéal pour :

Les opérateurs traitant des tâches à grand volume et faible complexité, pour lesquels la rapidité et la simplicité sont prioritaires.

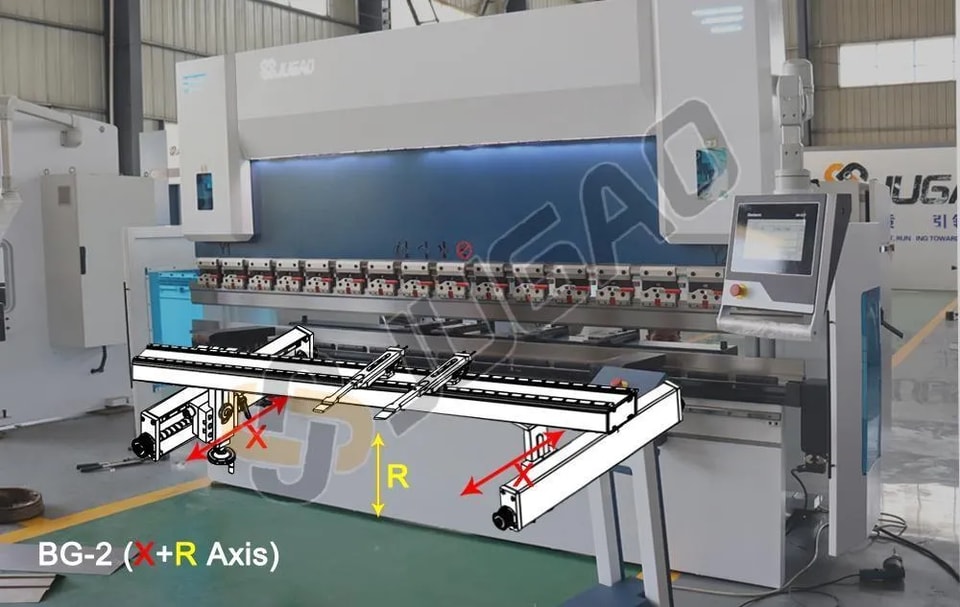

2. BG-2 (axes X+R) : une flexibilité accrue pour les plis angulaires

Le système à axes X+R combine le mouvement horizontal avec un réglage rotatif, permettant un positionnement précis pour les pliages angulaires ou non linéaires. L’axe R permet la rotation des doigts de butée, ce qui s’adapte à des géométries de pièces plus complexes.

Avantages :

• Précision améliorée pour les plis en V ou asymétriques.
• Réduit les interventions manuelles pour les réglages angulaires.
• Maintient l’efficacité tout en traitant des tâches d’une complexité modérée.

Idéal pour :

Ateliers produisant des pièces avec des angles variables ou nécessitant une répétabilité constante sur plusieurs pliages.

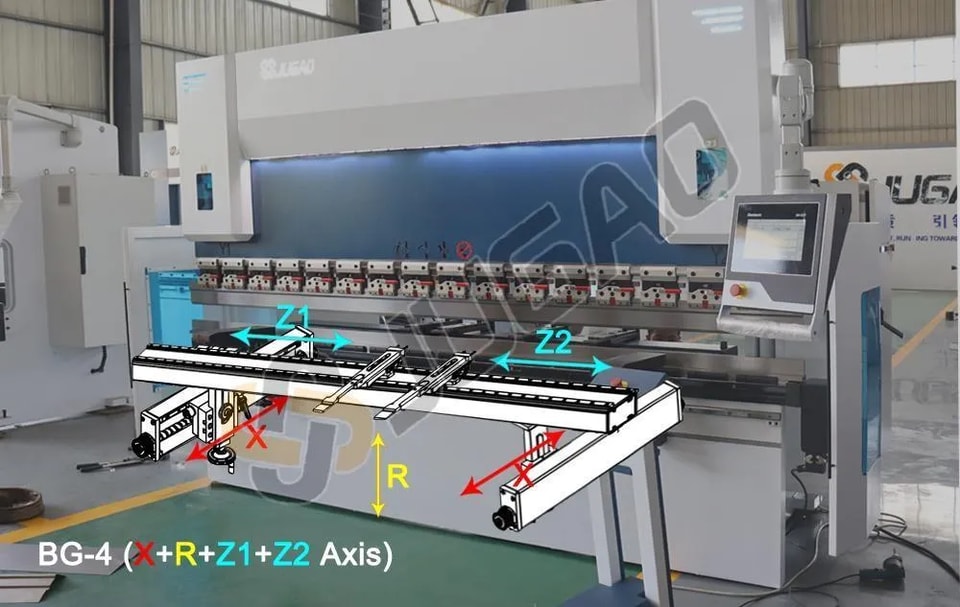

3. BG-4 (axes X+R+Z1+Z2) : précision pour le pliage multidimensionnel

La configuration à axes X+R+Z1+Z2 introduit des réglages verticaux (Z1 et Z2) en plus des mouvements horizontal et rotatif. Cette configuration est conçue pour les applications de haute précision où l’épaisseur du matériau ou la profondeur de pli varie.

Avantages :

• Permet des réglages en hauteur pour les matériaux épais ou multicouches.
• Idéal pour les pièces nécessitant des pliages successifs à différentes profondeurs.
• Réduit au minimum les changements de réglage entre les opérations.

Idéal pour :

Environnements de production à forte variété, où polyvalence et précision sont essentielles.

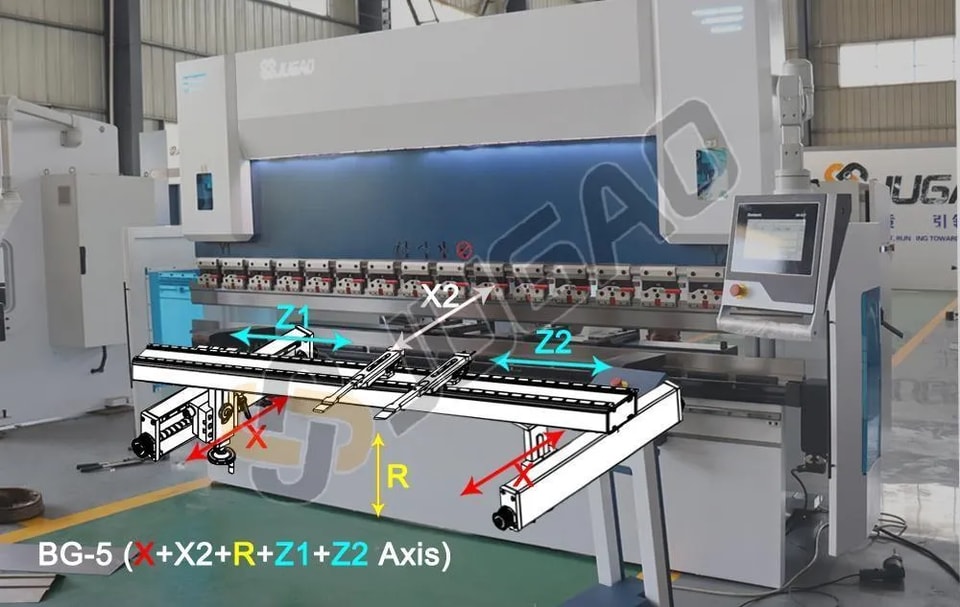

4. BG-5 (axes X+X2+R+Z1+Z2) : commande avancée pour pièces complexes

Le système à axes X+X2+R+Z1+Z2 ajoute un deuxième axe horizontal (X2), permettant un mouvement indépendant des doigts de butée. Il est particulièrement utile pour les grandes pièces ou les pièces de forme irrégulière présentant des exigences de pliage non uniformes.

Avantages :

• Prend en charge le positionnement simultané pour plusieurs points de pliage.
• Améliore l’efficacité pour les composants surdimensionnés ou asymétriques.
• Combine des réglages rotatifs et verticaux pour une adaptabilité maximale.

Idéal pour :

Fabricants traitant des pièces complexes à plis multiples ou de la fabrication sur mesure.

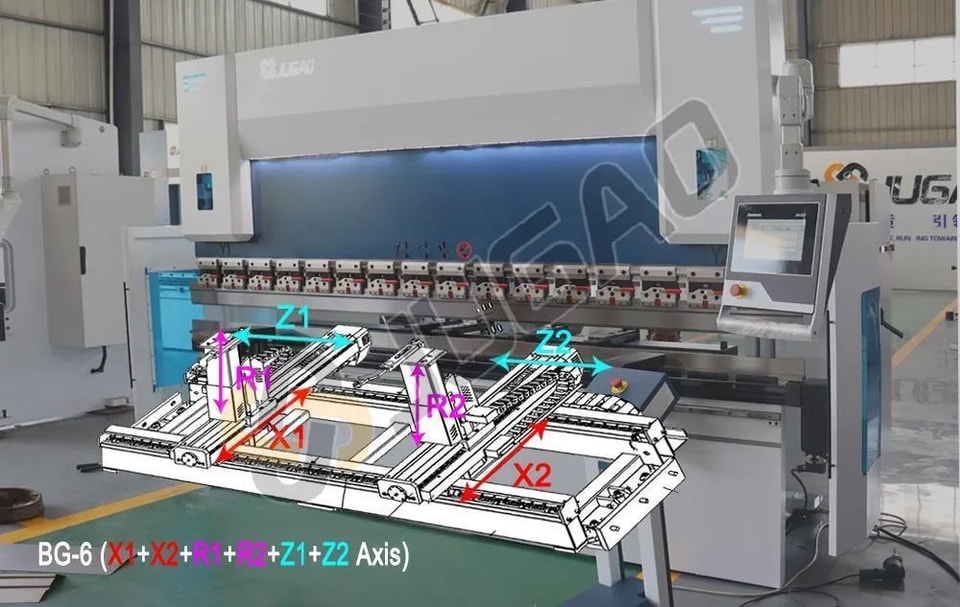

5. BG-6 (axes X1+X2+R1+R2+Z1+Z2) : une précision ultime pour les applications exigeantes

La configuration d’axes X1+X2+R1+R2+Z1+Z2 représente le summum de la technologie de butée arrière, avec un contrôle indépendant de deux axes horizontaux, deux axes de rotation et deux axes verticaux. Cette configuration est conçue pour les opérations de pliage les plus exigeantes.

Avantages :

• Une précision inégalée pour les composants de l’aérospatiale, de l’automobile ou des machines lourdes.
• Traite des géométries complexes avec de multiples plis et angles.
• Réduit les erreurs et les reprises dans les productions à forts enjeux.

Idéal pour :

Secteurs exigeant une précision sans tolérance et la capacité de traiter des pièces très complexes.

Critères de sélection clés

Lors du choix d’un axe de butée arrière, prenez en compte les facteurs suivants :

Type de matériau :Des matériaux plus épais ou plus durs peuvent nécessiter des réglages multi-axes.

Complexité du pliage :Les plis simples nécessitent moins d’axes, tandis que les conceptions complexes exigent des configurations avancées.

Volume de production :Les séries à grand volume bénéficient de configurations adaptées à l’automatisation.

Taille de la pièce :Les pièces plus grandes ou de forme irrégulière nécessitent souvent un contrôle à double axe ou rotatif.

Conclusion

Le choix du bon axe de butée arrière est un équilibre entre vos besoins opérationnels et les capacités de votre presse plieuse. En comprenant les atouts de chaque configuration, vous pouvez optimiser votre flux de travail, réduire les rebuts et obtenir des résultats constants et de haute qualité.

Pour des recommandations personnalisées, consultez un spécialiste de la presse plieuse ou le fabricant JUGAO CNC MACHINE afin de vous assurer que votre équipement correspond à vos objectifs de production. Les principaux produits de JUGAO CNC MACHINE comprennent des machines de découpe laser, des machines de pliage hydraulique CNC, des machines de soudage laser, des machines de cisaillage et des machines de cintrage de tubes, etc., utilisées dans le traitement de la tôle, les armoires de châssis, l’éclairage, les téléphones mobiles, la 3C, les ustensiles de cuisine, la salle de bain, l’usinage de pièces automobiles et les industries de la quincaillerie. Bienvenue à nous consulter en ligne pour en savoir plus sur les informations relatives aux machines.

Améliorez dès aujourd’hui votre processus de pliage — la précision commence par la bonne butée arrière !
