Comment résoudre le problème de manomètre de la cintreuse de tubes ?

Le manomètre est « l’œil » du système hydraulique de la cintreuse de tubes. Lorsque la lecture est inexacte, que l’aiguille vibre ou qu’il n’y a aucune réaction, cela signifie que l’équipement a lancé un « signal de détresse ». Si cela n’est pas traité à temps, la précision du cintrage des tubes en sera directement affectée et cela peut même entraîner des dommages sur l’équipement.

Pannes courantes et solutions

Phénomène 1 : vibration violente de l’aiguille

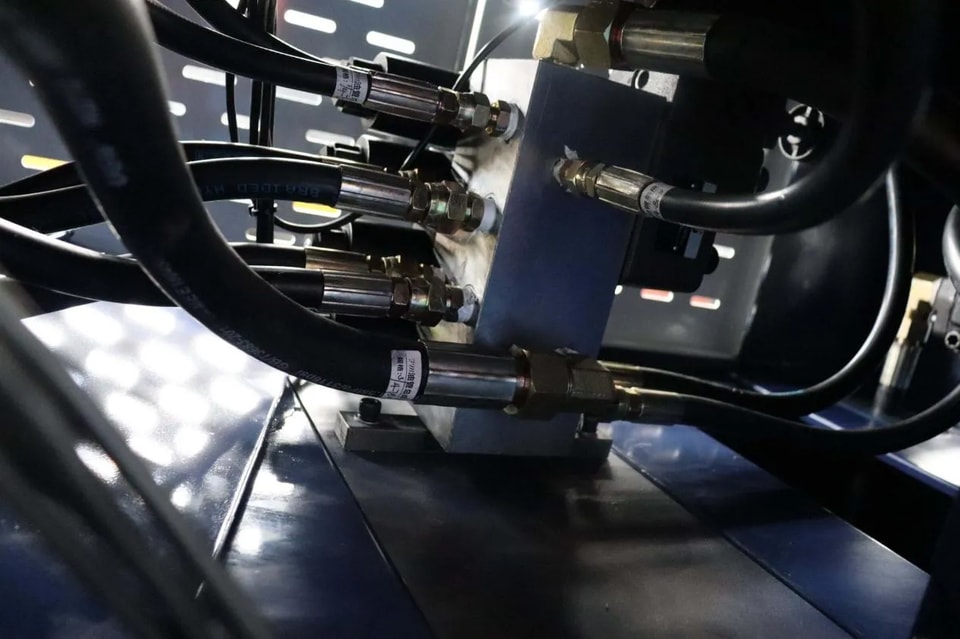

Causes : air dans le système, fuites dans les conduites, orifice d’amortissement obstrué ou fonctionnement instable de la pompe hydraulique.

Solutions : purger l’air par la vanne de purge et resserrer les raccords ; nettoyer l’orifice d’amortissement et remplacer l’huile hydraulique ainsi que le filtre ; vérifier l’état d’usure de la pompe hydraulique.

Phénomène 2 : absence de pression / l’aiguille ne bouge pas

Causes : niveau d’huile trop bas, pompe endommagée ou inversion du moteur ; tiroir de soupape de décharge bloqué ; conduites de liaison obstruées ou manomètre endommagé.

Solutions : ajouter de l’huile hydraulique ; vérifier le circuit et l’état de la pompe ; démonter la soupape de décharge et la nettoyer au kérosène ; vérifier la continuité des conduites, tester avec un manomètre étalon, remplacer en cas de dommage.

Phénomène 3 : lectures inexactes / écarts importants

Causes : le manomètre a atteint la fin de sa durée de vie ; dysfonctionnement du régulateur de pression ; saletés dans les conduites ; huile hydraulique contaminée.

Solutions : étalonner par comparaison ou remplacer par un nouveau manomètre ; nettoyer ou remplacer le régulateur de pression ; nettoyer les conduites et remplacer l’huile hydraulique.

Étapes de dépannage du système

1.Arrêt en toute sécurité : arrêtez l’opération, coupez l’alimentation de l’équipement et relâchez la pression du système.

2.Inspection visuelle : vérifiez l’absence de fissures sur le verre du cadran, d’aiguilles bloquées et de fuites aux raccords.

3.Comparaison par essai : installez un manomètre étalon dont la précision est connue afin de déterminer si le problème provient du manomètre lui-même ou d’un dysfonctionnement du système.

Précautions et recommandations

Étalonnage régulier : les manomètres doivent être étalonnés tous les 6 à 12 mois.

Procédures opérationnelles standard : ne dépassez pas la plage nominale ; il est recommandé d’installer un tube tampon ou un amortisseur avant le manomètre afin de réduire les chocs hydrauliques.

Gestion de l’huile : gardez l’huile hydraulique propre et remplacez régulièrement l’huile et les éléments filtrants.

Les manomètres sont les « gardiens » de la sécurité des cintreuses de tubes. Maîtriser les bonnes techniques de dépannage permet de réduire efficacement les temps d’arrêt et de garantir la précision de production ainsi que la sécurité.
