Si vous souhaitez maîtriser le réglage de moule de la série ET pour votre plieuse électro-servo entièrement électrique, vous êtes au bon endroit. Je vous guiderai à travers les étapes essentielles pour mettre en œuvre cette fonctionnalité avec succès, optimisant vos processus de pliage avec précision et efficacité. Comprendre le réglage de moule de la série ET est crucial pour obtenir des résultats précis et constants, et dans cet article, je vous fournirai les connaissances et techniques nécessaires pour tirer le meilleur parti de cet outil puissant. Que vous soyez nouveau sur le système ou que vous cherchiez à perfectionner vos compétences, mon objectif est de vous doter des connaissances nécessaires pour améliorer vos capacités de production.

Étape 1 : Préparation de l'interface du moule

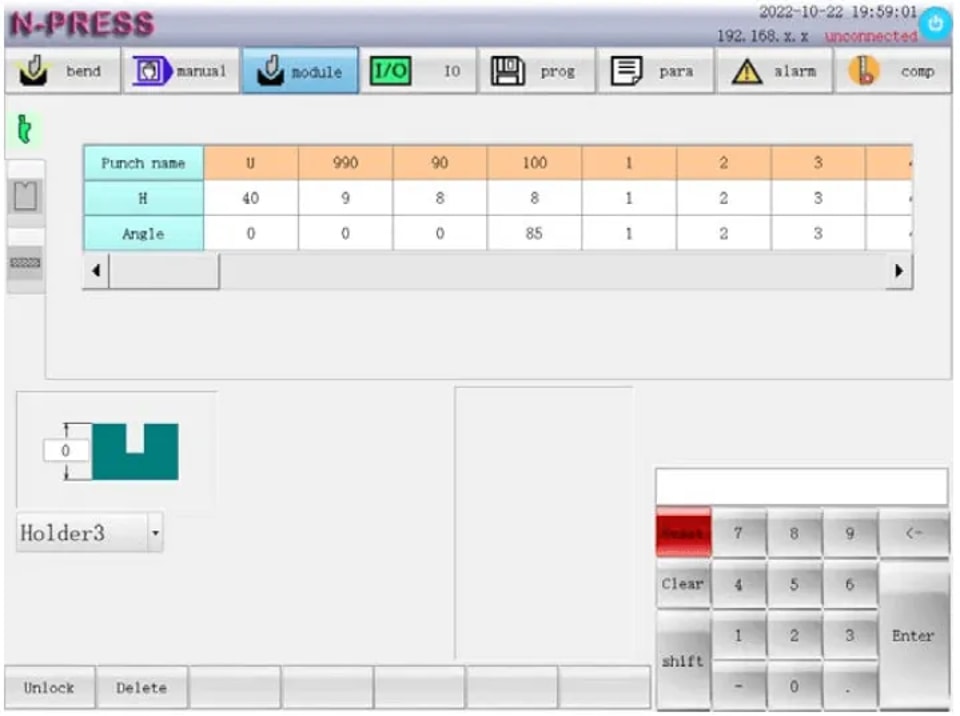

Appuyez sur la touche de fonction pour entrer dans l'interface du moule afin de définir les paramètres des moules supérieur et inférieur et de configurer les caractéristiques du matériau.

Pour commencer avec le Réglage de Moule de Série ET, réglez soigneusement la base de matrice inférieure selon les exigences de votre programme actuel. Le réglage précis de la hauteur de levage R est crucial. Lorsque la taille de pliage est trop petite et que la fonction d'évitement de l'axe R est activée ; lorsque l'engrenage arrière de X est positionné vers l'avant, R sera d'abord élevé à cette hauteur, puis R sera abaissé après la fin du positionnement pour éviter que l'engrenage arrière ne heurte le moule. Assurez-vous que ce réglage empêche le contact entre le butée arrière et le moule, améliorant ainsi à la fois la sécurité et l'efficacité.

Étape 2 : Configuration des paramètres du moule supérieur

Sélectionnez et configurez le moule supérieur en vérifiant son nom et en ajustant la hauteur et l'angle. La précision de ces paramètres est essentielle pour des opérations de pliage précises. Une configuration adéquate peut résoudre des problèmes potentiels tels que des plis incohérents ou un mauvais alignement des outils, garantissant ainsi le succès de votre projet.

Étape 3 : Définition des paramètres du moule inférieur

Pour le moule inférieur, saisissez les paramètres essentiels, y compris le nom du moule, la hauteur (HD), la largeur V, l'angle (β) et le rayon de la matrice (Rd). Définissez une distance de sécurité appropriée pour éviter tout contact involontaire avec le moule pendant les opérations. Ces réglages minutieux garantissent la sécurité et améliorent les performances du moule.

Étape 4 : Configuration des matériaux pour le réglage des moules de la série ET

Sélection du matériau approprié

Dans l'ET Series Mold Setting, la sélection du matériau approprié est la première étape cruciale. Le système permet à l'utilisateur de choisir parmi 10 types de matériaux, y compris des options prédéfinies telles que le fer (0), l'aluminium (1) et l'acier inoxydable (2). De plus, il existe des options (3-9) pour les matériaux définis par le client. Il est important de noter que le module d'élasticité et la résistance à la traction des matériaux par défaut sont constants, ce qui garantit la cohérence.

Pour sélectionner le matériau approprié, tenez compte des propriétés uniques que chacun apporte au processus de pliage, telles que :

Résistance à la traction (σb) : Également mesurée en MPA, la résistance à la traction désigne la contrainte maximale qu'un matériau peut supporter lorsqu'il est étiré. Saisir correctement cette valeur évitera les échecs de processus et améliorera la qualité du produit final.

Module d'élasticité (E) : Mesuré en MPA, cela indique la capacité du matériau à se déformer élastiquement. Saisissez le module spécifique pour les matériaux définis par le client afin de garantir que la machine traite correctement le matériau.

Compensation de tension et de déflexion

Une compensation adéquate de la tension et de la déflexion est cruciale pour un pliage précis. Dans le réglage des moules de la série ET, cela implique d'ajuster le mécanisme de compensation de déflexion, qui compense la déflexion inévitable pendant le pliage. Les composants clés incluent :

l Valeur de tension (V) : Déterminez et saisissez la valeur de tension correcte nécessaire pour le mécanisme de compensation de déflexion. Ce chiffre garantit que le mécanisme fonctionne de manière adéquate sous l'influence électrique.

l Valeur de compensation (mm) : Entrez le déplacement de compensation nécessaire. Cela calcule les ajustements physiques requis pour maintenir la précision et l'uniformité dans les opérations de pliage.

En configurant méticuleusement ces valeurs, les opérateurs peuvent maintenir une qualité constante pour toutes les tâches de pliage, réduisant considérablement les défauts de produit.

Utilisation efficace des sous-fonctions de réglage des moules de la série ET

Pour rationaliser votre processus de configuration de machine avec le réglage des moules de la série ET, il est crucial de gérer efficacement les données de moule. Utiliser les fonctionnalités de sous-fonction peut améliorer significativement l'efficacité opérationnelle et réduire les risques d'erreurs. Par exemple, supprimer les entrées inutiles comme la matrice inférieure 'A1' assure que le système reste organisé et facile à naviguer.

Suppression des données de moule inutilisées :

Utiliser la sous-fonction de suppression dans le réglage des moules de la série ET est simple et une étape essentielle pour optimiser votre processus de configuration. Suivez ces étapes pour supprimer les données de moule indésirables :

1. Sélectionnez la matrice : Identifiez et sélectionnez le nom de la matrice inférieure 'A1' dans la liste des matrices que vous souhaitez supprimer.

2. Exécutez la commande de suppression : Cliquez sur la touche de sous-fonction libellée ‘ Delete ‘. Le système supprimera automatiquement la colonne de données sélectionnée, aidant à maintenir une liste de moules sans encombre et efficace.

Ce processus est illustré dans le diagramme fourni dans votre interface de panneau de contrôle, assurant un guidage visuel pendant que vous gérez vos données de moule.

Conclusion

Mettre en œuvre avec succès le réglage des moules de la série ET est crucial pour maximiser l'efficacité et la précision de votre presse plieuse servo-électrique complète. Pour récapituler, concentrez-vous sur les étapes clés : calibrez précisément les réglages des moules, assurez que tous les composants sont solidement en place, et vérifiez l'intégration du système de commande numérique pour une performance optimale.

En suivant ces directives, vous serez bien équipé pour améliorer la productivité et la durée de vie de votre équipement. Pour une assistance supplémentaire ou pour en savoir plus sur nos produits, n'hésitez pas à contacter l'équipe de support de JUGAO ou à explorer les ressources supplémentaires disponibles sur notre site web.
