Comment diagnostiquer les dysfonctionnements électriques d’une presse plieuse JUGAO

Table des matières

1. Identifier les principaux déclencheurs des pannes électriques des presses plieuses JUGAO

￮ Anomalies d’alimentation sur les presses plieuses CNC JUGAO

￮ Pannes des composants de l’armoire électrique

2. Un protocole de dépannage systématique pour les problèmes électriques des presses plieuses JUGAO

￮ Étape 1 : vérifier la source d’alimentation principale et le circuit d’arrêt d’urgence

￮ Étape 2 : examiner le câblage à l’intérieur de l’armoire électrique

￮ Étape 3 : inspecter le contrôleur CNC et le système IHM

3. Diagnostiquer les pannes électriques de la butée arrière et du servomoteur

￮ Déclencheurs d’alarme dans le servo-variateur de la butée arrière

￮ Défauts d’alimentation du moteur et du câblage de signal

4. Résoudre les pannes des capteurs et des systèmes de sécurité

￮ Défauts des interrupteurs de fin de course et des capteurs de position

￮ Pannes des barrières immatérielles et des relais de sécurité

5. Mesures proactives pour éviter de futures pannes électriques sur les presses plieuses JUGAO

￮ Inspections de routine de l’armoire électrique

￮ Programmes de maintenance préventive planifiée

6. Questions fréquemment posées

7. Conclusion

Les dysfonctionnements électriques sont la principale cause des arrêts imprévus des presses plieuses JUGAO. Lorsque le contrôleur de la machine affiche des alarmes d’erreur ou refuse complètement de démarrer, de nombreux opérateurs en concluent à un problème grave et complexe. Pourtant, l’expérience de terrain montre clairement que la grande majorité de ces problèmes électriques peuvent être identifiés et résolus avec précision grâce à une méthode de dépannage structurée, étape par étape. Ce guide présente des méthodes pratiques, éprouvées sur site, pour diagnostiquer les pannes électriques des presses plieuses CNC JUGAO. En vérifiant systématiquement les composants essentiels — notamment l’alimentation électrique, les connexions de câblage, les systèmes de commande et les réseaux de capteurs — vous pouvez localiser rapidement la cause racine du dysfonctionnement, rétablir un fonctionnement stable de la machine et réduire au minimum les arrêts de production coûteux.

Identifier les principaux déclencheurs des pannes électriques des presses plieuses JUGAO

Les dysfonctionnements électriques des presses plieuses JUGAO sont rarement dus au hasard ; ils proviennent d’un ensemble de causes courantes et prévisibles. Comprendre ces déclencheurs avant d’entamer le dépannage permet de gagner du temps et d’éviter des contrôles ou remplacements inutiles de composants.

Anomalies d’alimentation sur les presses plieuses CNC JUGAO

L’alimentation principale est toujours le premier composant à inspecter lors du traitement d’un dysfonctionnement électrique d’une presse plieuse JUGAO. Une tension d’entrée instable ou une coupure totale d’alimentation rendra l’ensemble de la machine inutilisable, et ce problème est bien plus fréquent que beaucoup d’opérateurs ne le pensent.

Les principaux signes avant-coureurs d’un problème d’alimentation électrique sont :

• Le contrôleur CNC ne s’allume pas

• Arrêts soudains et imprévus de la machine pendant le fonctionnement

• Codes d’alarme électriques persistants et récurrents sur l’IHM

Pour résoudre ces problèmes, vérifiez que le disjoncteur principal est bien enclenché, utilisez un multimètre pour mesurer et confirmer les niveaux de tension d’entrée, et assurez-vous que l’alimentation fournie correspond exactement aux spécifications de tension de la presse plieuse JUGAO.

Pannes des composants de l’armoire électrique

L’armoire électrique abrite des composants essentiels — contacteurs, relais, variateurs servo et modules de puissance — indispensables au fonctionnement de la presse plieuse. Avec le temps, les vibrations constantes de la machine et la chaleur interne de l’armoire peuvent provoquer le desserrage, l’usure ou l’endommagement de ces composants, entraînant des pannes électriques.

Les indicateurs typiques de composants défectueux dans l’armoire électrique sont :

• Une odeur de brûlé distincte provenant de l’armoire

• Des clics anormaux et répétitifs provenant des relais

• Des codes d’alarme persistants de l’unité d’entraînement servo

L’inspection de routine de ces composants et le resserrage régulier des connexions de bornes permettent de prévenir la grande majorité de ces dysfonctionnements évitables.

Un protocole de dépannage systématique pour les problèmes électriques des presses plieuses JUGAO

Lors du diagnostic des pannes électriques sur les presses plieuses JUGAO, une approche structurée, étape par étape, est la stratégie la plus efficace. Cette méthode élimine les approximations, évite le remplacement inutile de composants et réduit considérablement les temps d’arrêt globaux de la machine.

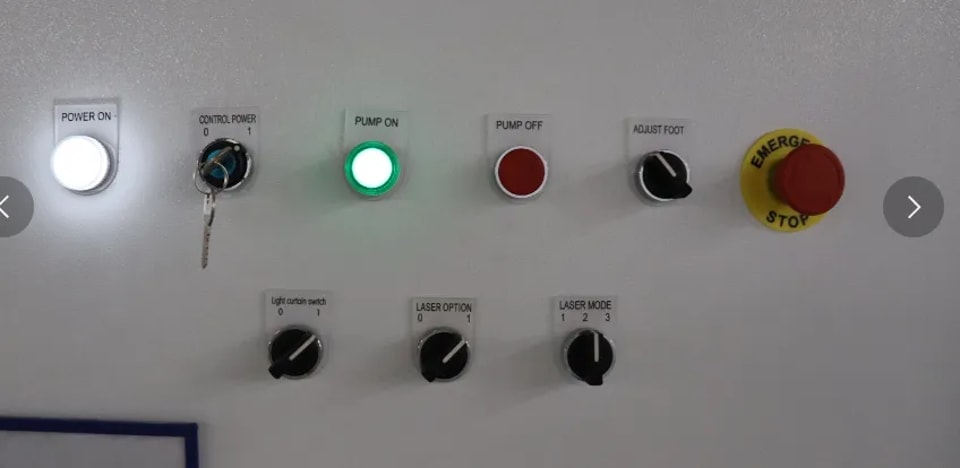

Étape 1 : vérifier la source d’alimentation principale et le circuit d’arrêt d’urgence

La première étape de tout processus de dépannage consiste à inspecter l’alimentation principale de la machine et le système d’arrêt d’urgence (E-stop), car un circuit de sécurité déclenché ou une coupure d’alimentation est à l’origine de nombreux dysfonctionnements électriques.

Confirmez les points clés suivants :

• Le disjoncteur principal est complètement en position « marche »

• Tous les boutons d’arrêt d’urgence de la machine et du panneau de commande sont complètement relâchés

• Le relais de sécurité fonctionne comme prévu et transmet les signaux corrects

Dans d’innombrables cas sur le terrain, les problèmes électriques des presses plieuses JUGAO sont liés à un circuit de sécurité déclenché que les opérateurs négligent d’abord.

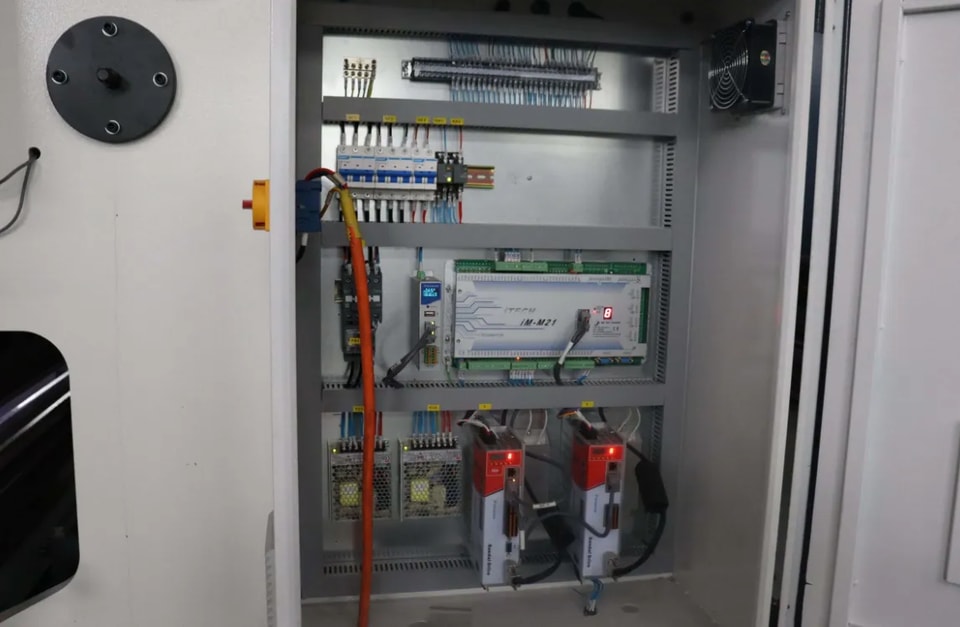

Étape 2 : examiner le câblage à l’intérieur de l’armoire électrique

Une fois l’alimentation et le circuit d’arrêt d’urgence confirmés comme fonctionnels, ouvrez l’armoire électrique et procédez à une inspection approfondie de tout le câblage interne et des connexions.

Concentrez-vous sur l’identification de ces problèmes courants :

• Connexions desserrées des borniers

• Isolation de câbles effilochée, coupée ou autrement endommagée

• Connecteurs électriques brûlés ou corrodés

Les vibrations continues pendant le fonctionnement normal de la presse plieuse desserrent progressivement les connexions de bornes au fil du temps, ce qui peut interrompre les signaux électriques vers les moteurs de la machine, le contrôleur CNC et d’autres composants critiques.

Étape 3 : inspecter le contrôleur CNC et le système IHM

Les presses plieuses JUGAO modernes dépendent de systèmes de commande CNC avancés — tels que les contrôleurs Delem, ESA et Cybelec — pour l’ensemble de leurs fonctions opérationnelles. Si l’écran IHM affiche un code d’alarme, notez-le soigneusement et comparez-le au manuel technique officiel de la machine afin de cibler le dépannage.

Les problèmes courants liés au contrôleur et à l’IHM incluent :

• Erreurs de communication logicielle entre le contrôleur et les composants de la machine

• Codes d’alarme de l’axe d’entraînement indiquant des problèmes de moteur ou d’entraînement

• Échecs complets du démarrage du système ou écrans IHM figés

Dans la plupart des cas, un simple redémarrage du contrôleur et une inspection visuelle de tous les câbles de communication (pour vérifier les connexions desserrées ou les dommages) suffiront à résoudre ces problèmes courants.

Diagnostiquer les pannes électriques de la butée arrière et du servomoteur

La butée arrière est un composant essentiel pour garantir la précision du pliage sur les presses plieuses JUGAO, et ce système est sujet aux dysfonctionnements électriques en raison de mouvements constants et de la transmission des signaux. Le traitement des problèmes de butée arrière et de servomoteur nécessite une inspection ciblée des composants d’entraînement et de câblage.

Déclencheurs d’alarme dans le servo-variateur de la butée arrière

Si la butée arrière cesse de bouger ou perd son étalonnage de position, le servo-variateur est le premier composant à inspecter, car il régule tous les mouvements du moteur et le retour de signal.

Les causes possibles des alarmes du servo-variateur comprennent :

• Transmission interrompue du signal de l’encodeur en raison d’un endommagement du câblage

• Activation de la protection de surcharge du servomoteur en raison d’une charge excessive

• Câbles de communication endommagés entre le variateur et le contrôleur CNC

Une inspection visuelle des codeurs et des câbles de communication (pour vérifier l’effilochage ou les connexions desserrées), ainsi qu’une réinitialisation manuelle du servovariateur, rétablissent dans la plupart des cas le fonctionnement normal de la butée arrière.

Défauts d’alimentation du moteur et du câblage de signal

Une autre étape critique consiste à inspecter le câblage d’alimentation qui alimente le servomoteur de la butée arrière. Des connexions d’alimentation desserrées ou une isolation de câbles endommagée peuvent interrompre à la fois l’alimentation électrique et le retour de signal, entraînant des problèmes de fonctionnement.

Les symptômes courants des défauts de câblage comprennent :

• Impossibilité totale de déplacement de l’axe de butée arrière

• Précision de positionnement irrégulière pendant les opérations de pliage

• Messages d’alerte persistants sur l’unité de servovariateur

Un cheminement correct des câbles (pour éviter tout pincement ou usure) et des connexions de bornes bien serrées sont des mesures simples mais efficaces pour prévenir ces défauts électriques.

Résoudre les pannes des capteurs et des systèmes de sécurité

Les presses plieuses JUGAO s’appuient sur un réseau de capteurs et de dispositifs de sécurité afin de garantir à la fois la précision de fonctionnement et la sécurité de l’opérateur. Les dysfonctionnements de ces composants déclenchent immédiatement des alarmes électriques et provoquent souvent l’arrêt de la machine ou empêchent son démarrage.

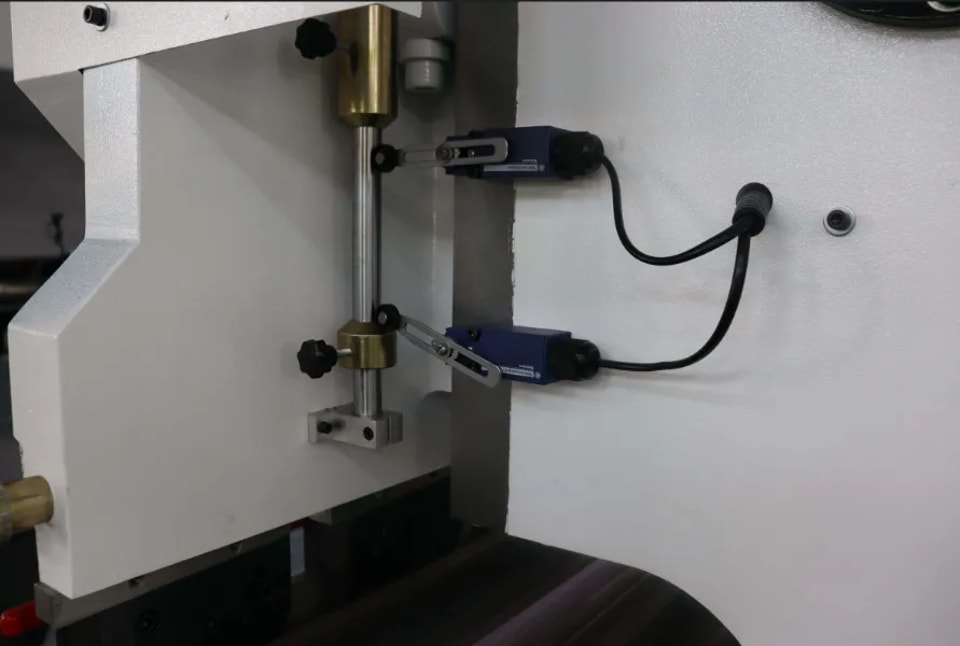

Défauts des interrupteurs de fin de course et des capteurs de position

Les interrupteurs de fin de course et les capteurs de position sont conçus pour garantir que tous les axes de la machine fonctionnent dans des plages sûres prédéfinies. Une défaillance de ces capteurs amènera le contrôleur CNC à verrouiller le mouvement des axes par mesure de sécurité.

Pour dépanner les erreurs de capteur, effectuez les vérifications suivantes :

• Connexions de câblage vers le capteur bien fixées et intactes

• Positionnement mécanique correct du capteur (sans désalignement ni obstruction physique)

• Voyants lumineux fonctionnels sur le capteur (confirmant l’alimentation et la transmission du signal)

Le remplacement des capteurs endommagés ou mal alignés constitue la solution principale à ces problèmes, et cette intervention simple rétablit rapidement le fonctionnement normal de la machine.

Pannes des barrières immatérielles et des relais de sécurité

Les barrières immatérielles et les relais de sécurité constituent la première ligne de défense pour la sécurité de l’opérateur, et tout dysfonctionnement de ces dispositifs déclenchera le système d’interverrouillage de sécurité de la machine, empêchant le démarrage ou provoquant un arrêt immédiat.

Testez les composants suivants pour diagnostiquer les défauts du système de sécurité :

• Alignement correct de l’émetteur et du récepteur de la barrière immatérielle (sans obstruction)

• État de fonctionnement du relais de sécurité (confirmation de la transmission du signal)

• Continuité électrique de l’ensemble du circuit d’arrêt d’urgence

Il est essentiel de s’assurer que le système de sécurité est parfaitement opérationnel avant de reprendre la production, car négliger les contrôles de sécurité présente des risques graves pour les opérateurs et pour la machine elle-même.

Mesures proactives pour éviter de futures pannes électriques sur les presses plieuses JUGAO

L’expérience terrain confirme que la grande majorité des dysfonctionnements électriques des presses plieuses JUGAO peuvent être évités grâce à une maintenance régulière et proactive. La mise en place d’un programme de maintenance régulier élimine les pannes évitables et prolonge la durée de vie des composants électriques de la machine.

Inspections de routine de l’armoire électrique

Les inspections mensuelles de routine de l’armoire électrique constituent une mesure préventive fondamentale, et elles visent à identifier les premiers signes avant-coureurs de problèmes potentiels avant qu’ils ne se transforment en pannes complètes.

Les principaux points de contrôle comprennent :

• Connexions desserrées des borniers (resserrer si nécessaire)

• Accumulation excessive de poussière (nettoyer pour améliorer le refroidissement)

• Composants en surchauffe (vérifier les ventilateurs de refroidissement défectueux ou les évents obstrués)

Le maintien de l’armoire électrique propre et exempte de débris améliore considérablement le refroidissement interne, ce qui empêche la surchauffe et l’usure prématurée des composants électriques sensibles.

Programmes de maintenance préventive planifiée

Un programme formel de maintenance préventive planifié va au-delà des inspections de routine de l’armoire et couvre l’ensemble des systèmes électriques de la presse plieuse JUGAO. Ce programme doit être adapté au volume de production de la machine (maintenance plus fréquente dans les environnements à forte production).

Les principales tâches de maintenance préventive comprennent :

• Inspection de tous les câbles d’alimentation et vérification de la mise à la terre correcte

• Contrôle des servovariateurs et de leurs ventilateurs de refroidissement pour détecter toute usure ou tout dommage

• Test fonctionnel de tous les circuits de sécurité, capteurs et barrières immatérielles

Ces opérations simples et régulières de maintenance réduisent considérablement le risque de pannes électriques inattendues et garantissent un fonctionnement constant de la presse plieuse.

Questions fréquemment posées

Q : Quelle est la cause la plus fréquente des dysfonctionnements électriques des presses plieuses JUGAO ?

R : La grande majorité des problèmes provient de connexions de câblage desserrées, d’une alimentation électrique instable ou de capteurs défectueux. Des inspections régulières et systématiques de ces composants constituent la meilleure mesure préventive.

Q : Quelle est la méthode la plus rapide pour identifier une panne électrique sur une presse plieuse JUGAO ?

R : Commencez par relever le code d’alarme exact affiché sur le contrôleur CNC, inspectez le circuit d’arrêt d’urgence pour vérifier si les interverrouillages de sécurité se sont déclenchés, puis contrôlez la tension de l’alimentation principale et l’état du disjoncteur.

Q : Le contrôleur CNC lui-même peut-il provoquer des dysfonctionnements électriques sur une presse plieuse JUGAO ?

R : Oui. Des problèmes liés au contrôleur, tels que des bugs logiciels, des défauts de communication entre le contrôleur et les composants de la machine, ou des codes d’alarme des variateurs d’axe, peuvent tous interrompre le fonctionnement normal de la machine.

Q : À quelle fréquence l’armoire électrique d’une presse plieuse JUGAO doit-elle être inspectée ?

R : Une inspection mensuelle est recommandée pour toutes les presses plieuses, et la fréquence doit être portée à deux fois par semaine pour les machines utilisées dans des environnements de production intensive en fonctionnement continu.

Conclusion

Le dépannage des dysfonctionnements électriques des presses plieuses JUGAO est un processus simple lorsqu’il suit une approche structurée et méthodique. En vérifiant systématiquement l’alimentation principale, le câblage et les composants de l’armoire électrique, le contrôleur CNC et le système IHM, le servomoteur et le moteur de la butée arrière, ainsi que l’ensemble des capteurs de sécurité, les techniciens et les opérateurs peuvent rapidement identifier la cause profonde de presque toutes les pannes électriques. Maîtriser ces étapes de dépannage permet non seulement d’accélérer la remise en service de la machine, mais aussi de réduire au minimum les arrêts de production imprévus, ce qui est essentiel pour maintenir l’efficacité opérationnelle.

Pour garantir un fonctionnement durable et sans souci de votre presse plieuse JUGAO, des inspections électriques régulières et un programme de maintenance préventive planifié sont indispensables. Ces mesures proactives éliminent les pannes électriques évitables les plus courantes et prolongent la durée de vie des composants électriques critiques de la machine. Pour obtenir des conseils techniques supplémentaires, une assistance de dépannage personnalisée ou des ressources de maintenance détaillées pour les presses plieuses JUGAO, n’hésitez pas à contacter à tout moment notre équipe technique professionnelle.
