Comment utiliser la protection laser DSP pour presse plieuse

Introduction

Protection laser DSP pourPresse plieuseest une fonction de sécurité essentielle conçue pour garantir un fonctionnement sûr et efficace. En prévenant les accidents et en protégeant les opérateurs, ce système réduit les risques lors des opérations de presse plieuse. Ce guide fournit des instructions étape par étape pour configurer et utiliser efficacement la protection laser DSP, afin d’améliorer la sécurité dans votre environnement de production.

Qu’est-ce que la protection laser DSP ?

Le dispositif de protection laser DSP protège les opérateurs en surveillant les mouvements rapides du coulisseau de lapresse plieuse. Il utilise des faisceaux laser pour créer une barrière de sécurité, déclenchant un arrêt immédiat si un obstacle est détecté. Cet article présente la méthode d’alignement du faisceau laser et le réglage du mode de protection afin de garantir des performances optimales.

Comment utiliser la protection laser DSP pour presse plieuse

Étape 1 : réglage de la position du faisceau de l’émetteur

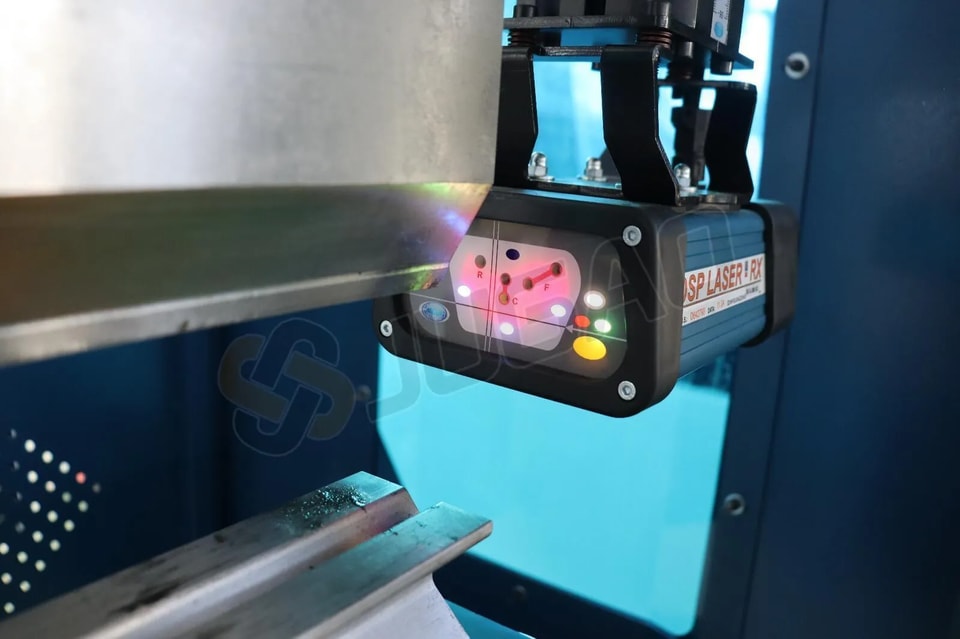

1. Préparer le positionneur laser: Placez le positionneur laser entre le poinçon et les matrices de la machine.

2. Aligner le faisceau: Placez le positionneur laser près de l’émetteur et observez le faisceau. L’extrémité supérieure du faisceau doit s’aligner avec la ligne TX, tandis que l’extrémité inférieure doit correspondre à l’une des lignes de référence.

3. Régler le faisceau:

l Pour les réglages gauche/droite, desserrez les quatre vis de l’émetteur et repositionnez le faisceau.

l Pour les réglages haut/bas, tournez la vis prévue à cet effet jusqu’à ce que le faisceau réponde aux exigences d’alignement.

4. Définir la position de référence: Une fois l’alignement obtenu, notez cette position comme référence. Déplacez le positionneur du côté récepteur et recommencez le réglage jusqu’à ce que le faisceau corresponde à la position de référence aux deux extrémités.

5. Fixer l’émetteur: Serrez les quatre vis de l’émetteur pour le verrouiller en position.

Étape 2 : réglage de la position du faisceau du récepteur

1. Vérifier les fuites de lumière: Observez les fuites de lumière provenant de la partie RX sur le positionneur. Assurez-vous qu’elles sont correctement alignées avec la position définie.

2. Régler le récepteur: Si les fuites de lumière sont mal alignées, réglez le récepteur jusqu’à obtenir la bonne position.

3. Fixer le récepteur: Une fois l’alignement effectué, retirez le positionneur et serrez les vis du récepteur.

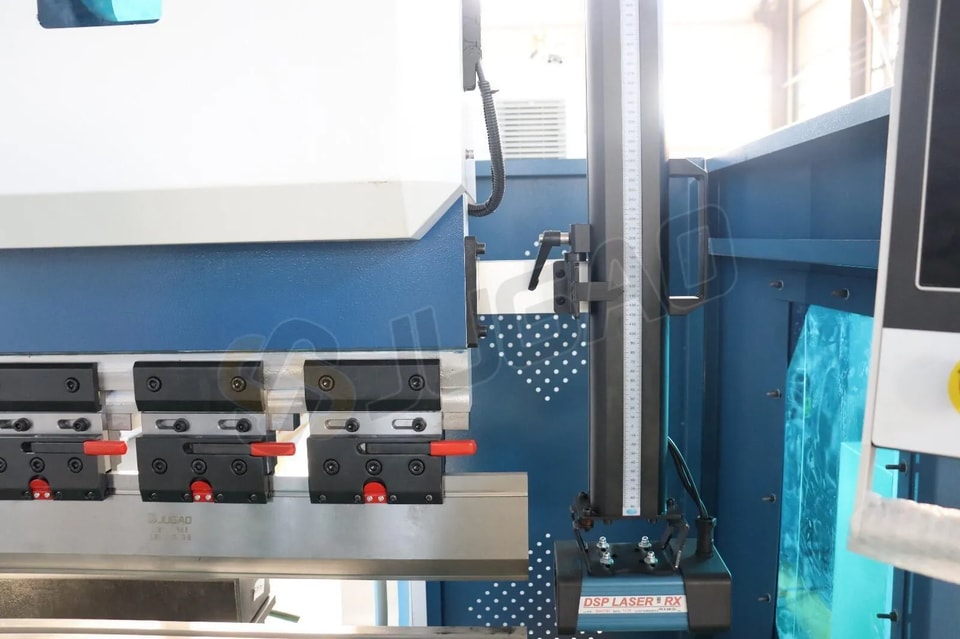

Étape 3 : réglage de la position globale

1. Ajuster finement le faisceau: Desserrez l’interrupteur du récepteur et ajustez la position globale jusqu’à ce que l’extrémité inférieure du faisceau s’aligne sur la ligne horizontale.

2. Vérifier l’alignement: Un voyant vert s’allumera sur le récepteur une fois l’alignement correct, indiquant que le système de protection laser est prêt à l’emploi.
