Si vous cherchez à maîtriser les fonctionnalités principales du système d'exploitation DELEM DA-53T, ce guide vous guidera à travers toutes ses fonctionnalités clés. Ce système de contrôle avancé est conçu pour améliorer la précision et l'efficacité des processus de travail des métaux, et que vous soyez un vétéran dans le domaine ou un débutant, comprendre ses capacités est la clé pour optimiser votre flux de production de travail. Plongeons dans ce qui fait de ce système de contrôle un choix de premier plan pour les opérations de cintreuse moderne.

Interface utilisateur et navigation intuitives

Écran tactile haute définition

Le système d'exploitation DELEM DA-53T est équipé d'un écran tactile de haute qualité qui rationalise la navigation et améliore l'interaction opérateur-machine. Son interface est conçue pour une clarté maximale, permettant aux opérateurs de gérer et d'exécuter toutes les tâches avec facilité. L'affichage réel de votre panneau de commande peut différer légèrement du modèle standard.

Composants principaux du contrôle frontal

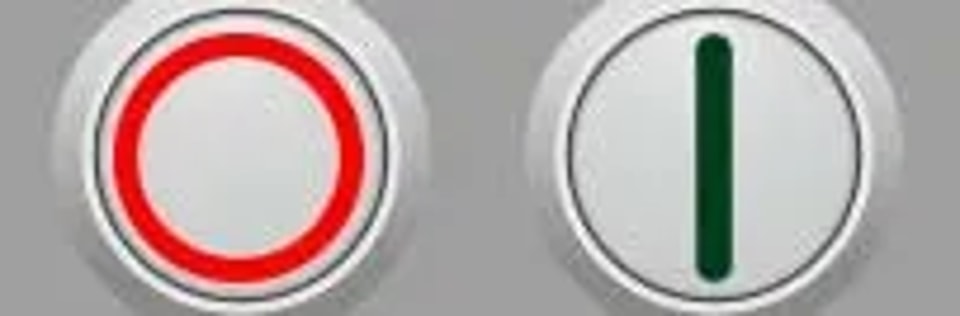

1. Boutons Intégrés Marche/Arrêt : Ces boutons de commande clés sont intégrés de manière transparente dans l'interface de l'écran tactile pour un accès en un seul toucher.

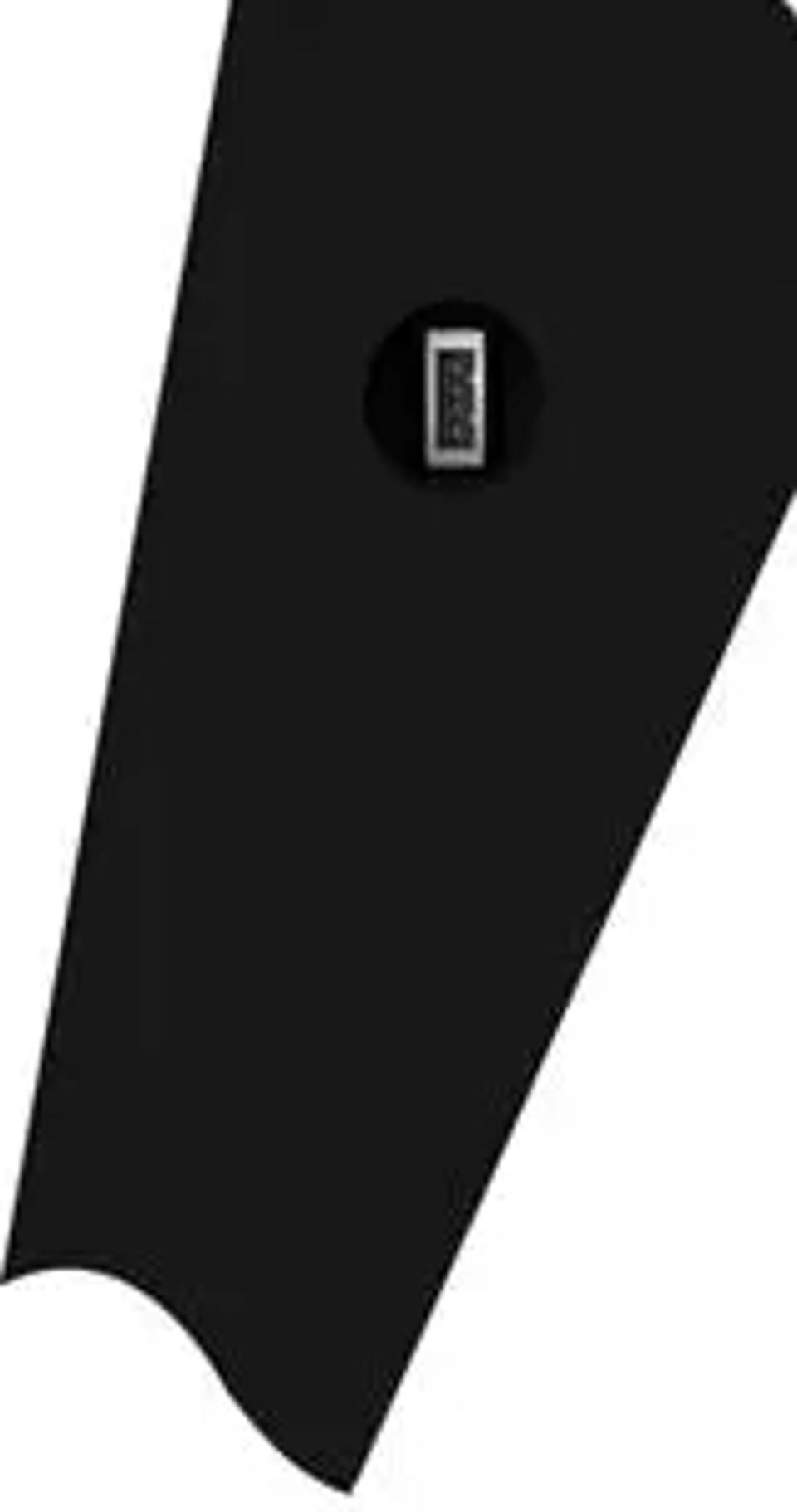

2. Ports de Connectivité USB : Un port USB est positionné sur le côté droit du panneau de commande, prenant en charge les connexions à des périphériques externes tels que clés USB, claviers externes et souris pour une fonctionnalité étendue.

Modes d'opération et de programmation diversifiés

L'écran principal du panneau de commande DELEM DA-53T change dynamiquement en fonction du bouton de navigation actif, l'affichage par défaut montrant la fonction Produits lors de l'initialisation du système. Les utilisateurs peuvent basculer entre différents modes fonctionnels en appuyant simplement sur les icônes ou boutons correspondants.

L'écran principal est structuré en quatre panneaux centraux, chacun ayant un objectif dédié :

1. Panneau de Titre : Affiché en permanence en haut de l'écran, il montre le logo de la marque, les informations du produit chargé, une ligne de service optionnelle et les indicateurs d'état de la machine en temps réel.

2. Panneau d'Informations : Affiche toutes les fonctions et visualisations associées au mode actuellement sélectionné, servant de centre névralgique pour les informations opérationnelles.

3.

3. Panneau de Commandes : Sous-section du Panneau d'Informations, hébergeant tous les boutons de contrôle et options pertinents pour le contenu affiché dans le Panneau d'Informations.

4. Panneau de Navigation : Section persistante à l'écran présentant de grands boutons basés sur des icônes pour tous les principaux modes fonctionnels, permettant un basculement en un clic entre différents modules opérationnels.

Principaux Modes de Navigation

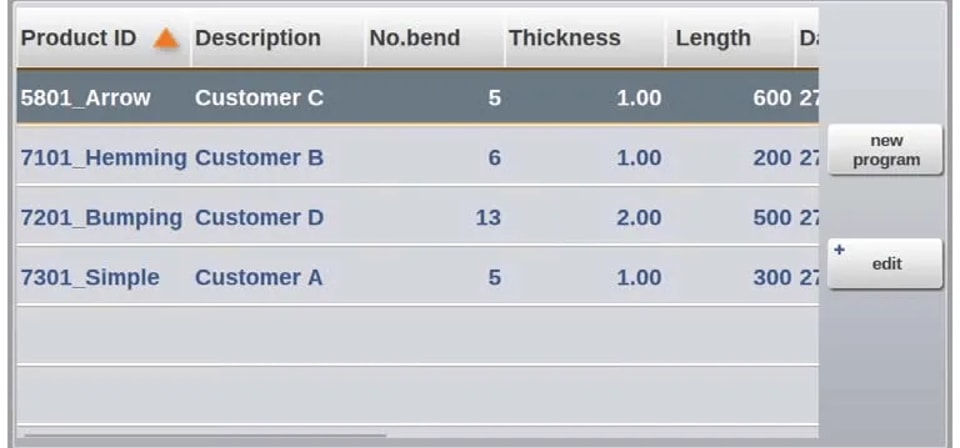

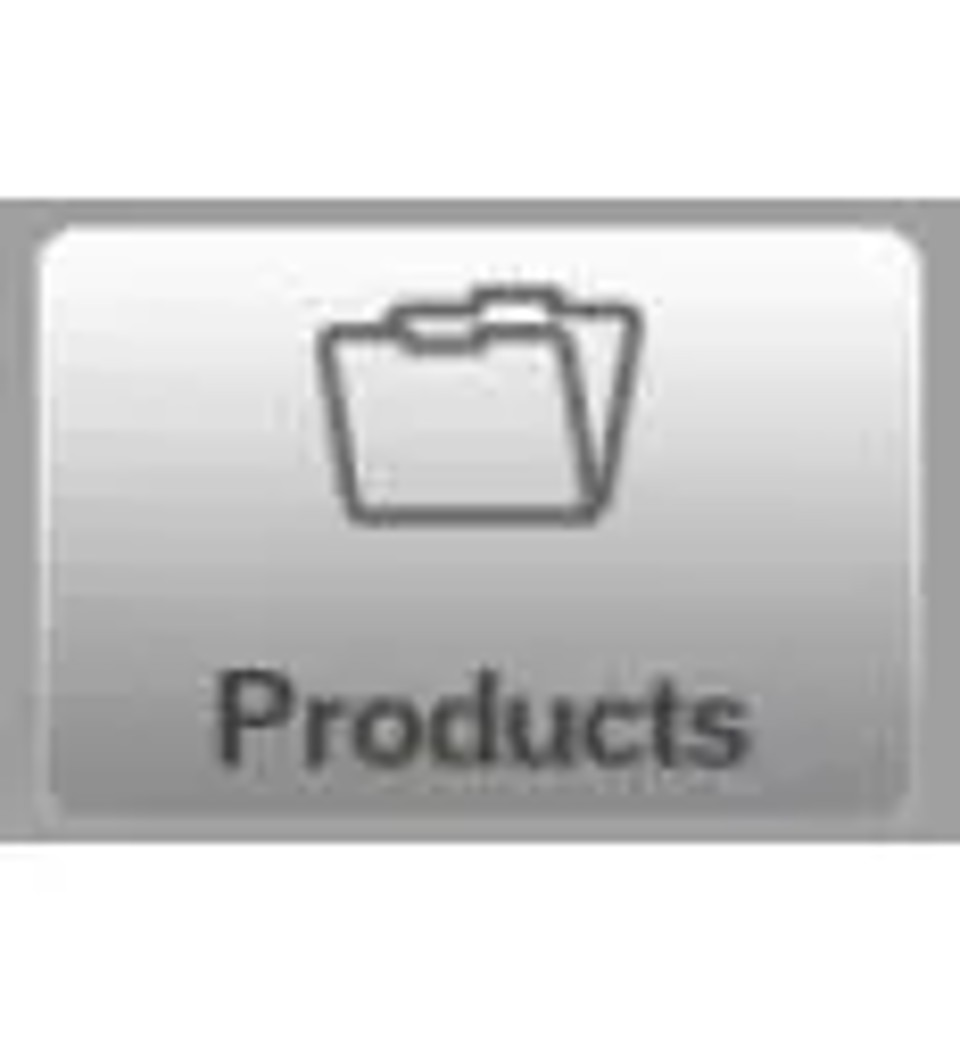

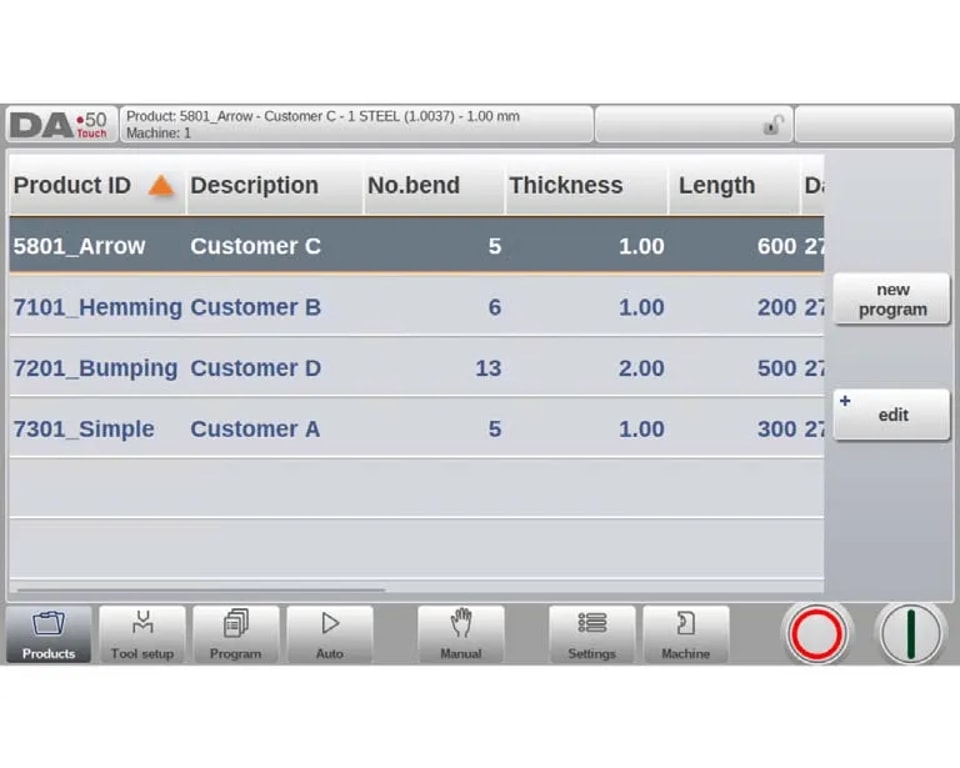

• Mode Bibliothèque de Produits : Créer de nouveaux programmes et sélectionner des programmes préenregistrés dans la bibliothèque de produits intégrée.

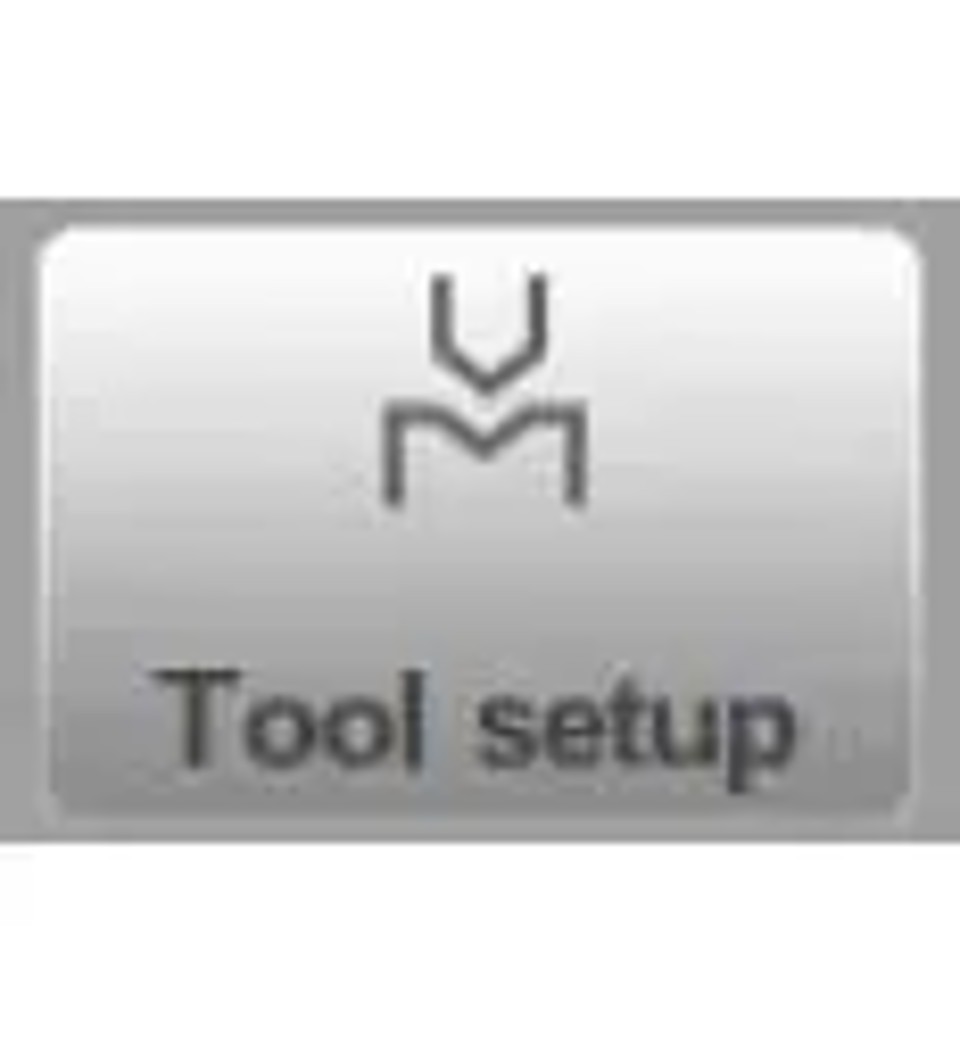

• Mode Configuration d'Outils : Configurer les paramètres de la machine et modifier les configurations existantes de l'outillage.

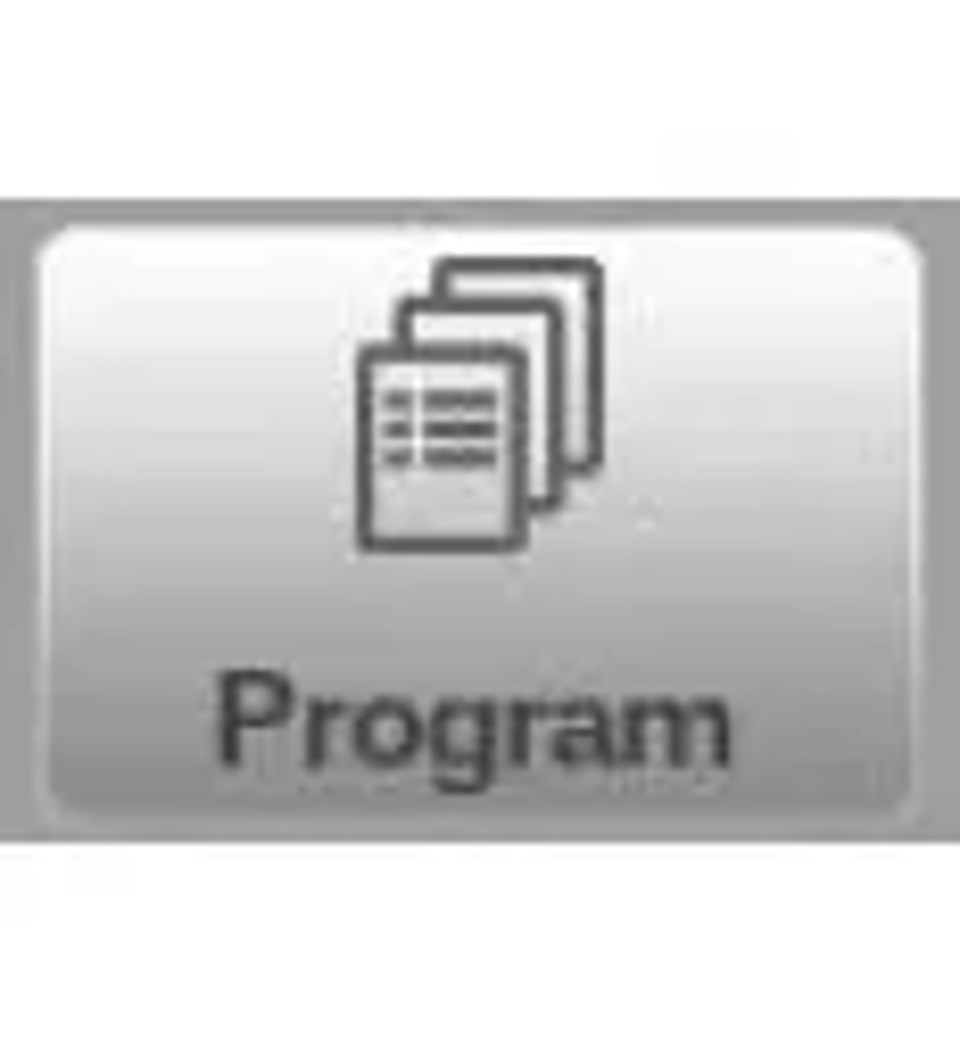

• Mode Programmation CNC : Créer numériquement de nouveaux programmes CNC ou modifier les programmes existants avec des ajustements numériques précis.

• Mode Production : Lancer le processus de production pour le programme présélectionné et surveiller l'état de la production en temps réel.

• Mode Pliage Unique : Programmer tous les paramètres pour un pliage indépendant unique, sans le lier à un programme de production complet.

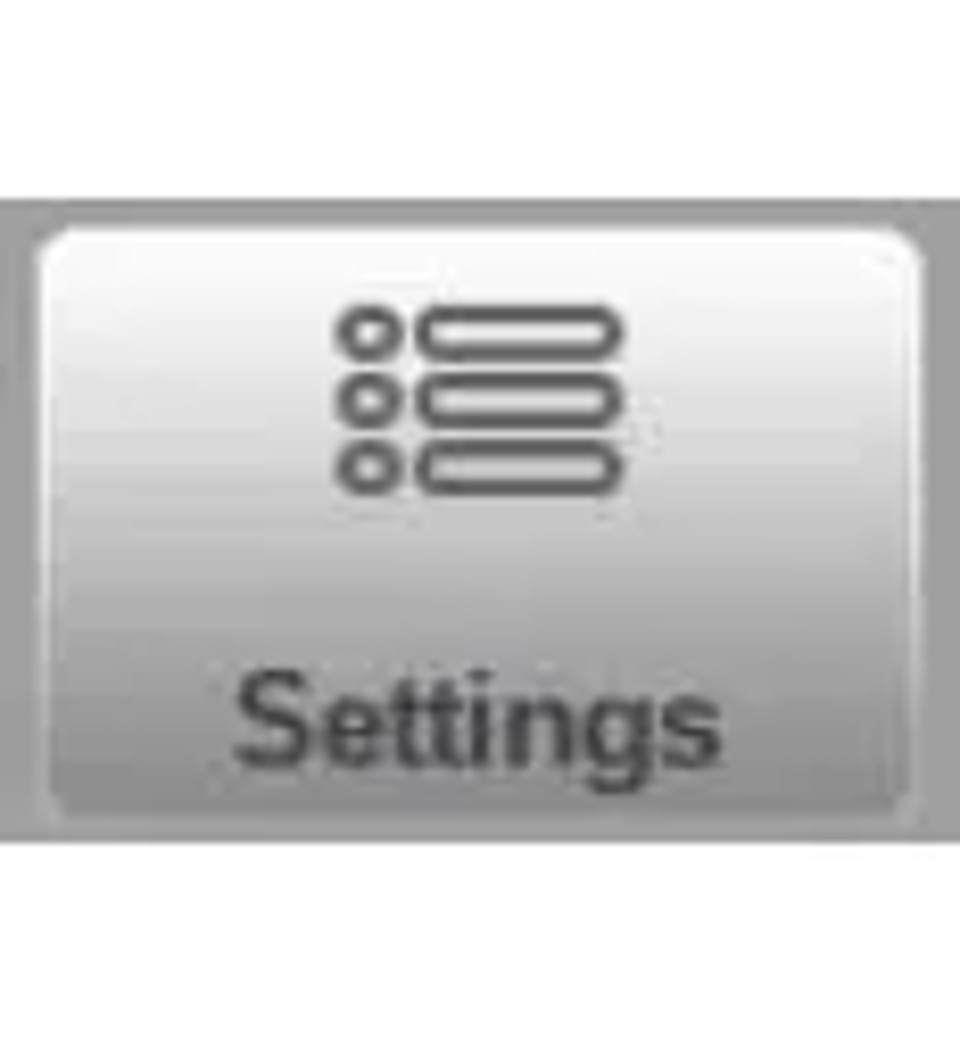

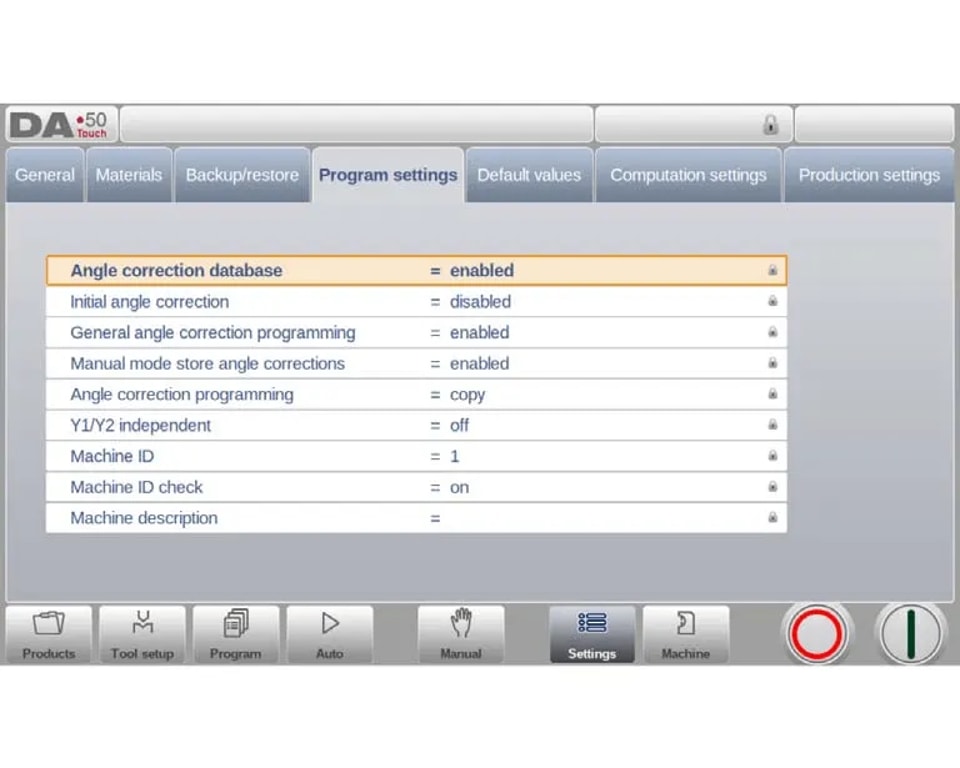

• Mode Paramètres de Programmation Utilisateur : Personnaliser les préférences de l'utilisateur pour la création de nouveaux programmes, et saisir et stocker les propriétés des matériaux dans la bibliothèque de matériaux dédiée.

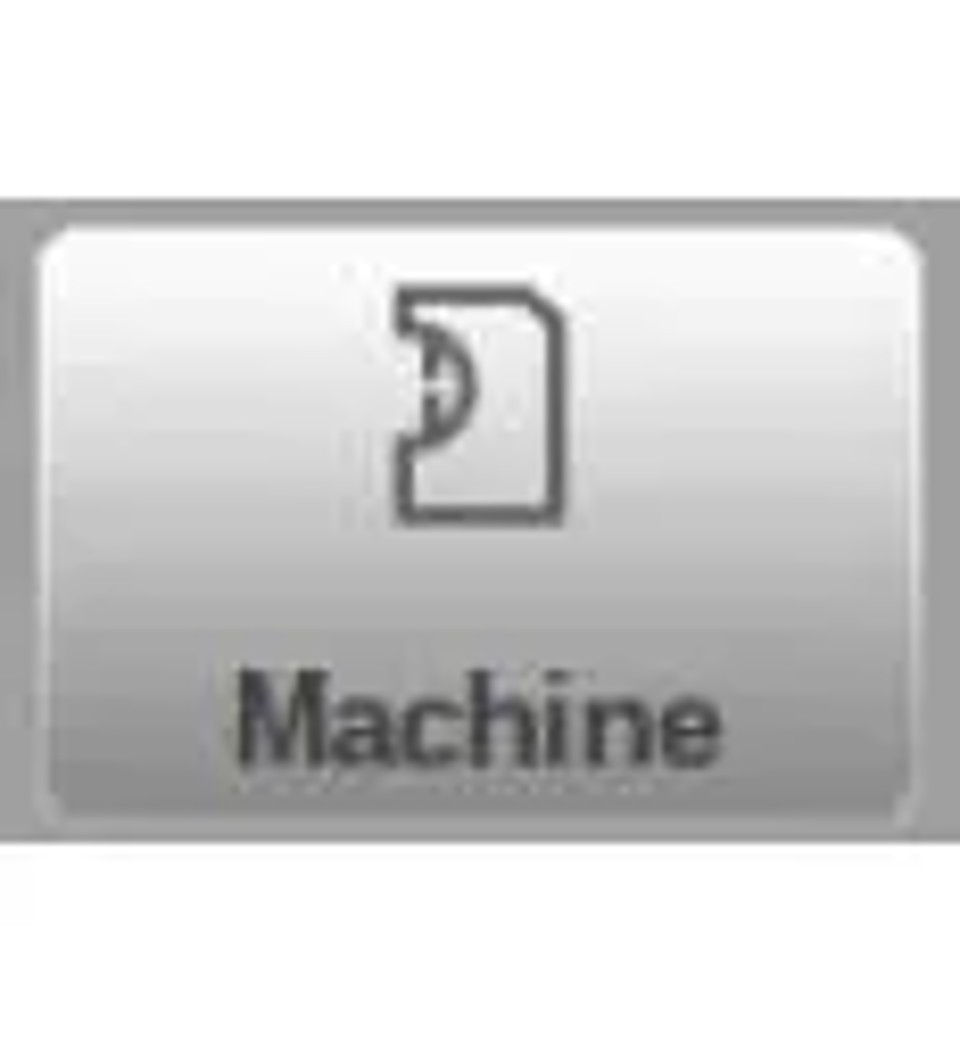

• Mode Paramètres Système Machine : Ajuster les préférences utilisateur liées à la machine, gérer la bibliothèque d'outillage et l'éditeur d'outils, effectuer des sauvegardes/restaurations de données, et vérifier les informations de version du logiciel, entre autres opérations au niveau système.

Guide de démarrage étape par étape

Créer un programme de pliage précis avec le système d'exploitation DELEM DA-53T est un processus rationalisé, suivant ces étapes simples :

1. Créer un Nouveau Programme : Accédez au Mode Bibliothèque de Produits et sélectionnez l'option 'Nouveau Programme' pour initier la création du programme.

2. Définir les attributs de base du programme : Saisissez les détails essentiels du nouveau programme et confirmez la saisie en appuyant sur le bouton 'Accepter'.

3. Terminer la configuration de l'outil : Le système redirige automatiquement vers le mode Configuration de l'outil ; sélectionnez ou modifiez les configurations d'outillage selon les besoins, puis passez au menu Programme.

4. Configurer les paramètres de pliage : Dans le menu Programme, définissez les paramètres spécifiques pour le premier pli, et utilisez la fonction 'Ajouter un pli' pour ajouter des plis supplémentaires avec des paramètres personnalisés si nécessaire.

5. Démarrer la production : Appuyez sur le bouton mode 'Auto' et appuyez sur 'Démarrer' pour commencer la production en série du produit programmé.

Ce processus étape par étape permet d'ajuster indépendamment les paramètres pour chaque pli individuel, garantissant une haute efficacité et précision dans le processus de production.

Méthodes efficaces de modification de programme

Le menu Programme polyvalent du DELEM DA-53T offre un accès complet aux fonctions de programmation numérique et aux valeurs des paramètres du produit actuellement chargé. Grâce à ce menu, les utilisateurs peuvent modifier rapidement et efficacement les programmes existants, sélectionner des étapes de pliage individuelles pour un ajustement indépendant, et surveiller et réviser les valeurs programmées en temps réel selon l'évolution des besoins de production. Le système calcule dynamiquement la position de chaque axe en fonction de la configuration spécifique de la machine, garantissant des performances opérationnelles précises et fiables à tout moment.

Modes de production automatique et manuel

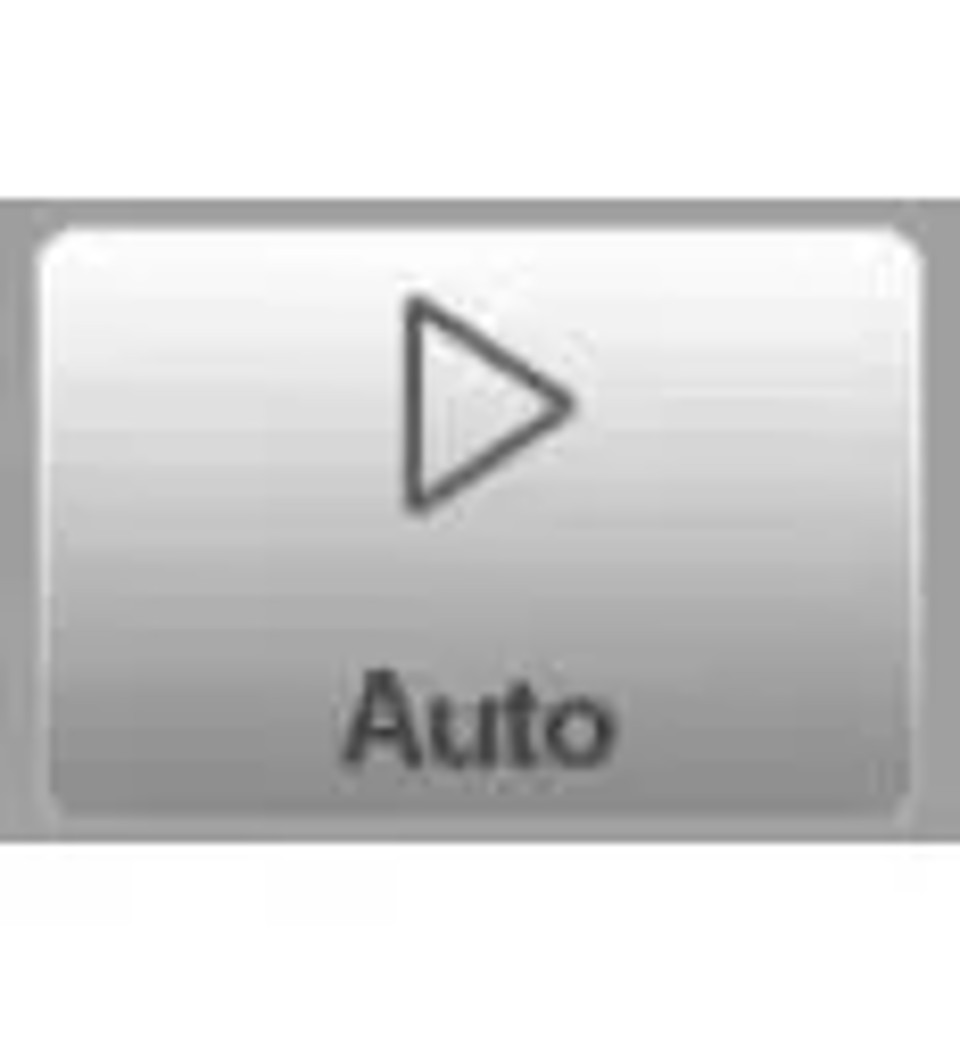

Mode Auto

Les programmes de produit complets peuvent être exécutés en mode Auto, qui exécute automatiquement l'ensemble du processus de pliage étape par étape. Le sous-mode Étape est disponible en mode Auto, permettant aux opérateurs de démarrer chaque pli individuel manuellement pour une production plus contrôlée.

Mode Manuel

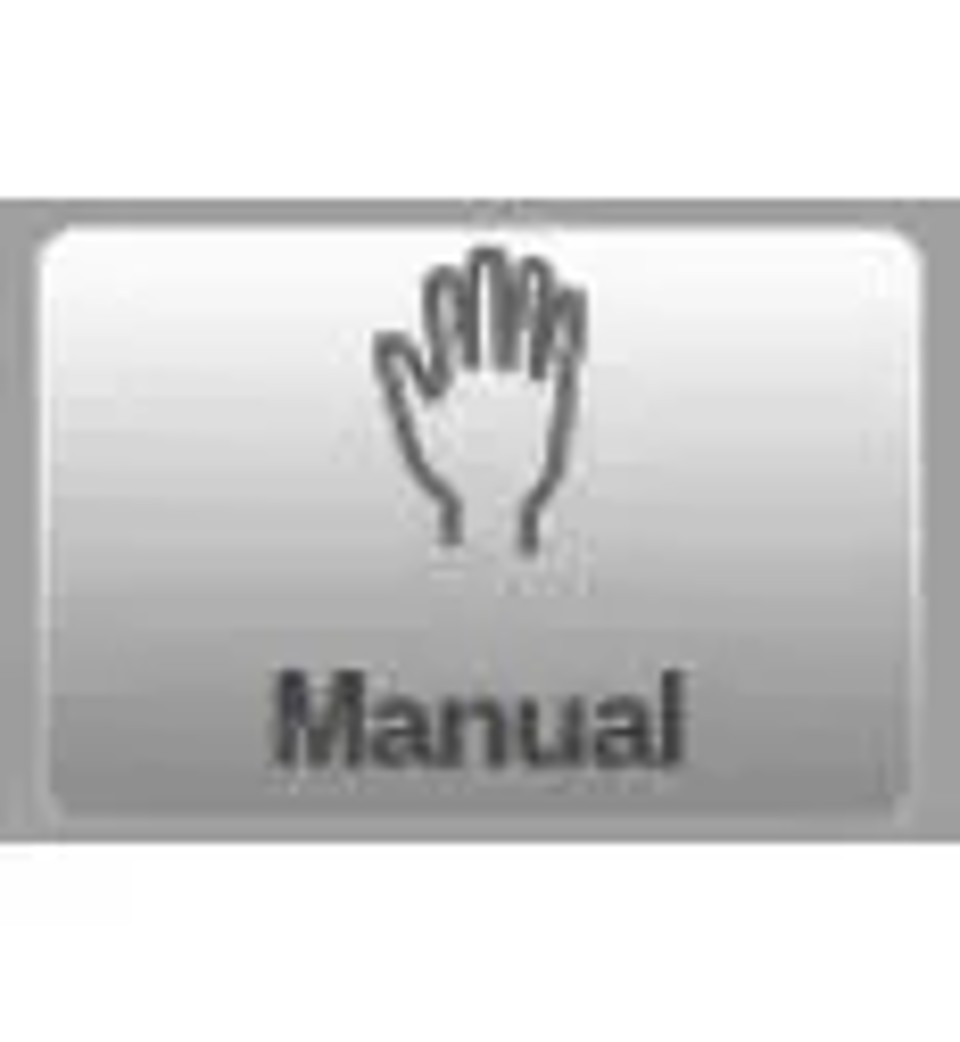

Le mode Manuel est un mode de production entièrement indépendant qui permet de programmer et d'exécuter un seul pli à la fois. Il est principalement utilisé pour tester les performances et la précision du système de pliage avant la production à grande échelle, aidant les opérateurs à vérifier les paramètres de pliage et la fonctionnalité du système.

Capacités de sauvegarde de données et de stockage externe

Le DELEM DA-53T prend en charge le stockage externe des programmes de produit et des fichiers de configuration d'outillage, qui peuvent être sauvegardés sur une clé USB via le port USB intégré. Cette fonctionnalité offre non seulement une solution de sauvegarde sécurisée pour les données de production critiques, mais permet également un échange de fichiers transparent entre plusieurs systèmes de contrôle DELEM, facilitant la production collaborative et le partage de données.

Aides pratiques à la programmation

Fonctionnalité pratique de boîte de liste

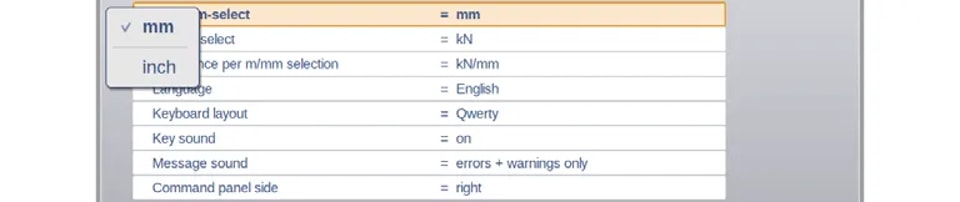

Le système simplifie la gestion des paramètres avec une fonction de liste intuitive. Pour les paramètres ayant un ensemble fixe de valeurs optionnelles, les utilisateurs n'ont qu'à appuyer sur la ligne de paramètre correspondante pour ouvrir la liste, visualiser toutes les options disponibles et sélectionner la valeur souhaitée en un seul appui.

Pour annuler la sélection et fermer la liste sans modifier le paramètre actuel, appuyez simplement sur n'importe quelle zone en dehors de la liste, assurant un ajustement des paramètres fluide et ininterrompu.

Fonction de zoom à paramètres précis

La fonction de zoom sur les paramètres est une fonctionnalité centrale du DELEM DA-53T, conçue pour aider les opérateurs à se concentrer sur les ajustements détaillés des paramètres. Lorsqu'un paramètre clé (par exemple, la force de pliage) est sélectionné en mode Programme, la ligne de paramètre correspondante et les réglages associés s'agrandissent automatiquement à l'écran, permettant un réglage fin plus précis des valeurs critiques.

Lorsqu'un paramètre différent est sélectionné, le paramètre précédemment zoomé revient à sa taille standard, et le nouveau paramètre sélectionné est agrandi, garantissant que les opérateurs aient toujours une vue claire du paramètre qu'ils ajustent.

Navigation d'interface flexible

Dans de nombreux modes fonctionnels, l'écran du programme est divisé en plusieurs sections à onglets pour un affichage organisé des différents modules fonctionnels. Les onglets peuvent être changés par un simple appui, et pour les onglets partiellement ou totalement cachés, les utilisateurs peuvent faire glisser la ligne d'onglets horizontalement pour amener l'onglet souhaité en vue et le sélectionner, garantissant un accès facile à toutes les sections fonctionnelles.

Saisie et édition de texte facile

Un curseur mobile est disponible pour tous les champs de saisie, permettant aux utilisateurs d'entrer des valeurs ou du texte spécifiques à n'importe quelle position dans une saisie existante. Appuyez simplement sur la position souhaitée dans le champ de saisie pour faire apparaître le curseur, et le contenu saisi sera ajouté à cet emplacement exact, permettant une édition précise du texte et des valeurs.

Saisie alphanumérique vs. caractères spéciaux

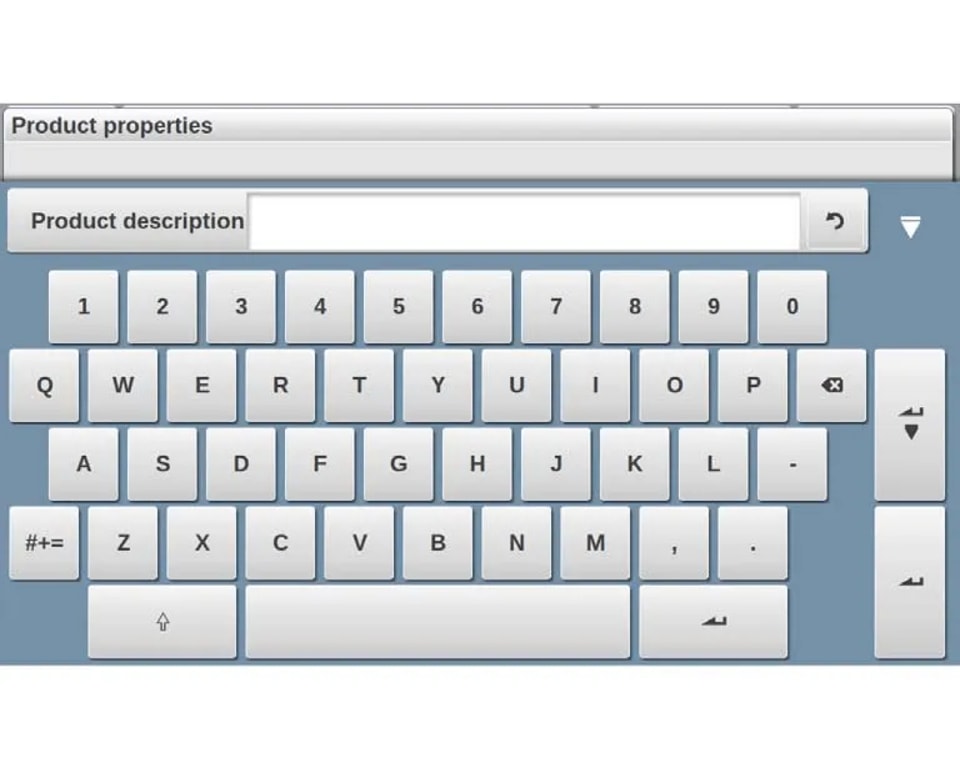

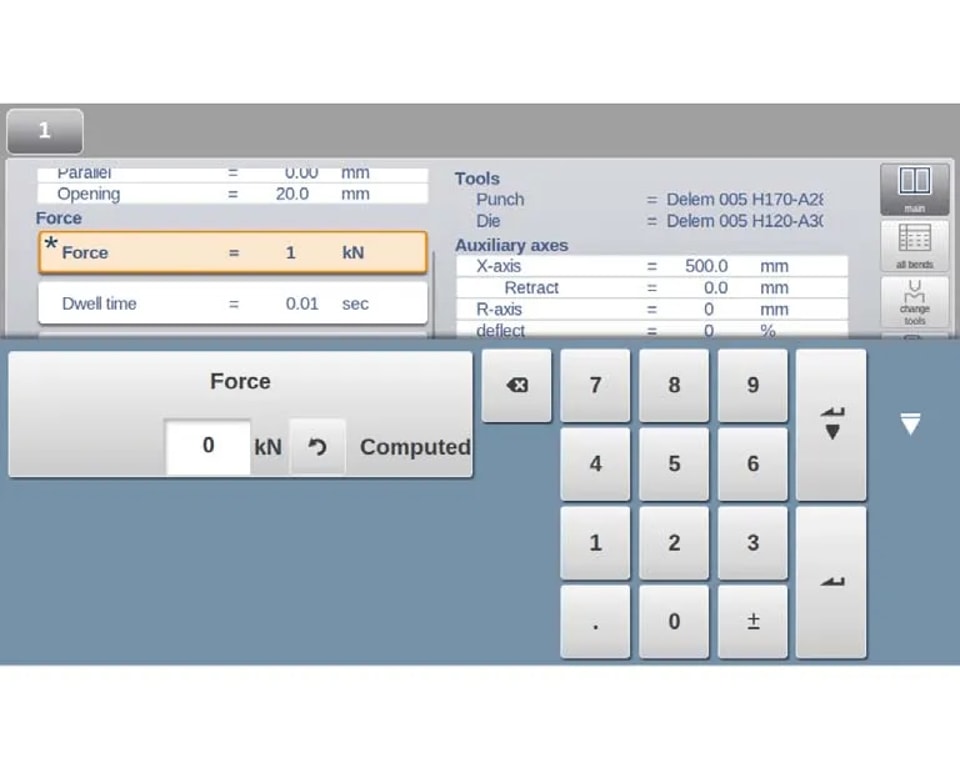

Le DELEM DA-53T dispose d'un clavier virtuel à l'écran complet qui prend en charge la saisie de caractères alphanumériques et spéciaux, avec une reconnaissance intelligente des champs de saisie : les champs de saisie numériques filtrent automatiquement les caractères non numériques pour éviter les saisies incorrectes, tandis qu'un accès complet au clavier est disponible pour les champs de saisie alphanumériques.

Saisie de Caractères Spéciaux

Les caractères spéciaux tels que ?, % et - peuvent être facilement accessibles via un bouton de caractères spéciaux dédié situé dans le coin inférieur gauche du clavier à l'écran, améliorant encore la facilité d'utilisation du système.

Prise en charge des Jeux de Caractères Étendus

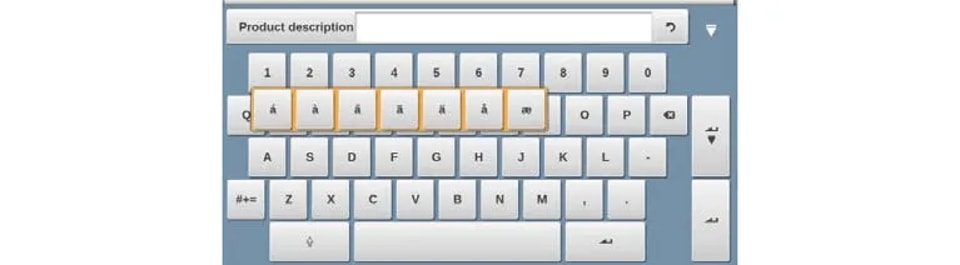

Pour les caractères accentués (par exemple, á, à, â), les utilisateurs n'ont qu'à maintenir enfoncée la lettre de base correspondante sur le clavier à l'écran pour faire apparaître les options de caractères étendus, garantissant ainsi que le système répond aux exigences variées de saisie de texte de différentes régions et utilisateurs.

Centre de messages intelligent

Le DELEM DA-53T est équipé d'un système de gestion des messages intuitif qui centralise toutes les notifications et alertes du PLC, des systèmes de sécurité et du séquenceur, rationalisant ainsi la communication opérationnelle et la gestion des alertes.

Affichage et Gestion des Messages

Les messages envoyés au Centre de Messages sont indiqués par une icône dédiée dans le panneau de titre supérieur, à côté de symboles tels que le verrouillage de clé. Les utilisateurs peuvent toucher cette icône pour masquer temporairement les messages afin de programmer sans interruption, et la toucher à nouveau pour restaurer l'affichage des messages à tout moment.

Notifications en Temps Réel des Nouveaux Messages

Lorsque de nouveaux messages ou alertes sont reçus en arrière-plan, un indicateur visuel apparaît sur l'icône du Centre de Messages, garantissant que les opérateurs sont informés rapidement de toute mise à jour du système, avertissement ou invite opérationnelle.

Fonction de verrouillage de clé sécurisée

Le DELEM DA-53T inclut une fonction de verrouillage de clé robuste pour protéger les programmes produits critiques et les réglages de la machine en empêchant tout accès et modification non autorisés.

Verrouillage de Contrôle à Deux Niveaux

1. Verrouillage de Programme (Gris) : Restreint le système à la seule sélection de produit et à l'exécution du mode Auto, bloquant complètement toute modification des programmes existants.

2. Verrouillage de Machine (Rouge) : Verrouille entièrement tout le système de contrôle de la machine, empêchant toute utilisation opérationnelle et de programmation du panneau de contrôle.

Activation et Désactivation du Verrouillage

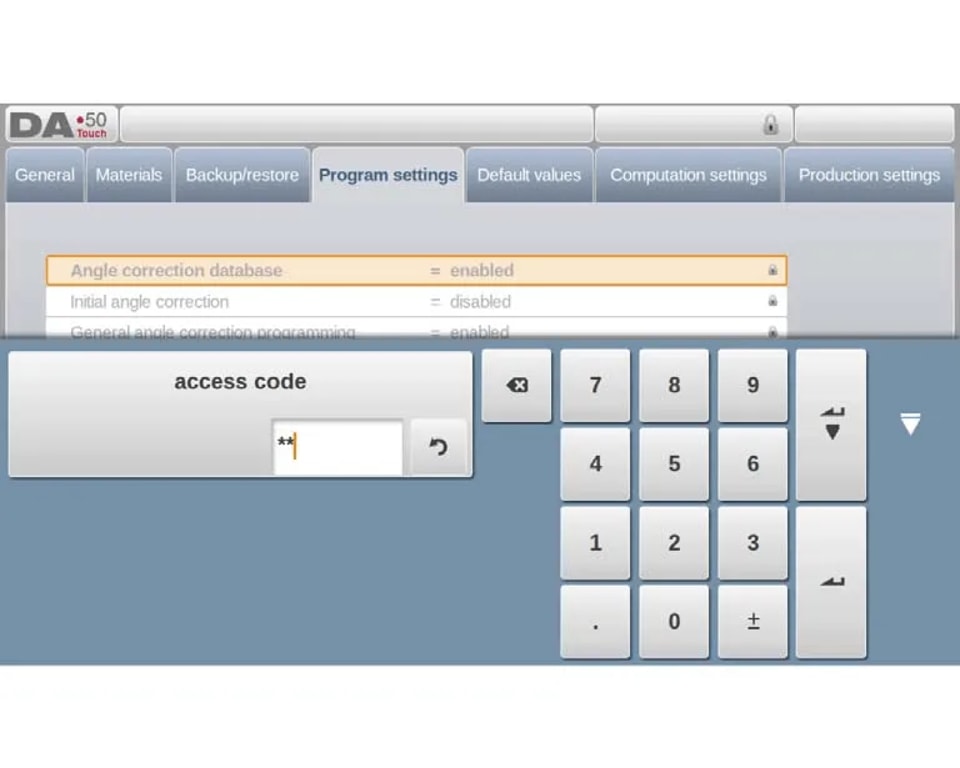

Pour activer un verrouillage, touchez le symbole de verrouillage de clé sur l'écran et entrez le code d'accès prédéfini pour activer soit le Verrouillage de Programme, soit le Verrouillage de Machine. Les restrictions de verrouillage actives sont indiquées par des symboles de cadenas à côté des paramètres et fonctions concernés. Pour déverrouiller le système, touchez à nouveau le symbole de verrouillage de clé et entrez le code d'accès correct ; les indicateurs de verrouillage disparaîtront alors et la fonctionnalité complète sera restaurée.

Codes d'Accès Personnalisables

Les codes d'accès pour les deux niveaux de verrouillage peuvent être personnalisés et modifiés par l'utilisateur selon les besoins. Des instructions détaillées pour la gestion et la modification des codes sont fournies dans le Manuel d'Installation du système, donnant aux utilisateurs un contrôle total sur les paramètres de sécurité du système.

Positionnement manuel précis

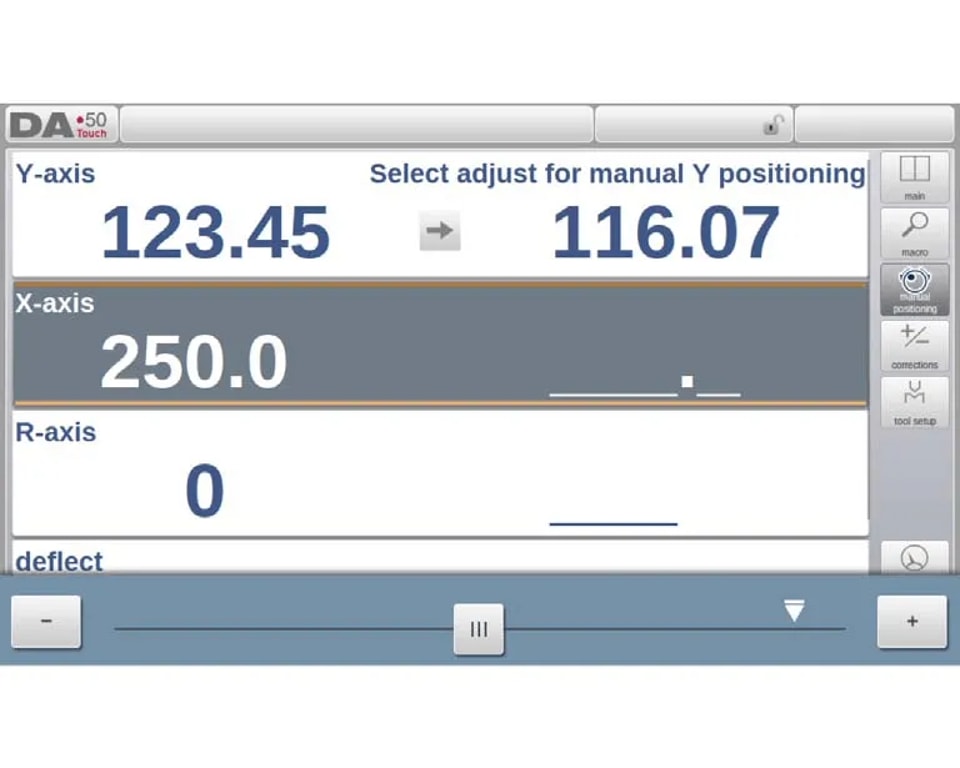

Le DELEM DA-53T offre une interface intuitive pour le positionnement précis des axes en modes manuel et automatique. Un curseur de contrôle de vitesse est situé au bas de l'écran, permettant aux opérateurs d'ajuster la vitesse de déplacement des axes en temps réel ; l'axe s'arrête immédiatement lorsque le curseur est relâché. Des boutons de réglage de précision sont positionnés aux deux extrémités du curseur pour affiner la position de l'axe, et un signal sonore fournit un retour en temps réel pendant le déplacement de l'axe, améliorant la conscience situationnelle de l'opérateur et assurant un positionnement précis.

Compatibilité logicielle polyvalente

Le système d'exploitation DELEM DA-53T est conçu pour une compatibilité transparente avec un large éventail de solutions logicielles tierces, offrant une flexibilité et une extensibilité de contrôle améliorées. Cette compatibilité inter-logiciels maximise l'efficacité opérationnelle du système et prend en charge une intégration personnalisée avec les systèmes de production existants.

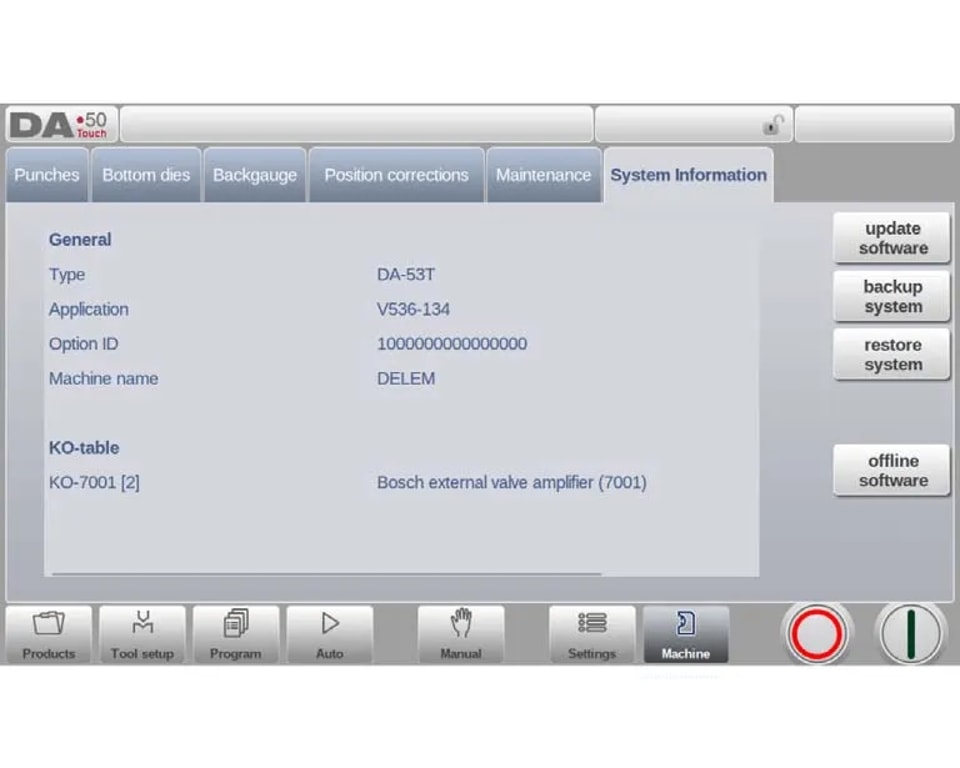

La version logicielle actuelle du système de contrôle est affichée dans l'onglet Informations Système du Mode Paramètres Système Machine, avec un format de numéro de version clair (par exemple, V 1.2.3) qui suit ces conventions :

• V : Abréviation pour 'Version'

• Premier chiffre (1) : Numéro de version majeur, mis à jour lorsque de nouvelles fonctionnalités principales sont ajoutées qui peuvent modifier les flux de travail opérationnels normaux

• Deuxième chiffre (2) : Numéro de version mineur, mis à jour lorsque de nouvelles fonctionnalités auxiliaires ou améliorations sont ajoutées sans altérer les flux de travail opérationnels existants

• Troisième chiffre (3) : Numéro de version de mise à jour, utilisé pour les corrections de bogues et les corrections mineures de la version logicielle actuelle

Foire aux questions (FAQ)

Comment naviguer efficacement dans l'interface opérationnelle DELEM DA-53T ?

L'interface DELEM DA-53T est conçue pour une utilisation intuitive. Le panneau de navigation permanent sur l'écran principal présente de grands boutons à icônes permettant de basculer en un clic entre tous les modes principaux. Se familiariser avec les panneaux Titre, Information et Commande est essentiel, car ils fournissent des mises à jour en temps réel de l'état de la machine et toutes les options de contrôle opérationnel essentielles.

Comment maintenir le système d'exploitation DELEM DA-53T en condition optimale ?

Une maintenance régulière est cruciale pour des performances constantes. Vérifiez fréquemment les indicateurs de machine en temps réel dans le panneau Titre, et effectuez des inspections de routine conformément aux directives de maintenance du système. Utilisez pleinement les fonctions intégrées de sauvegarde/restauration des données pour protéger les données de production critiques, et maintenez le logiciel système à jour avec la dernière version. Le panneau Titre affichera des indicateurs visuels clairs lorsque le système nécessite une maintenance ou une attention, garantissant une intervention en temps opportun.

Conclusion

En résumé, le système d'exploitation DELEM DA-53T est conçu avec une approche centrée sur l'utilisateur, offrant une interface intuitive, des fonctionnalités de programmation avancées et précises, et des paramètres personnalisables flexibles qui s'adaptent à divers besoins de production. Ses caractéristiques principales incluent un écran principal bien structuré, une navigation fluide en un clic et des paramètres entièrement ajustables pour le fonctionnement de la machine et les préférences de l'utilisateur. Toutes ces fonctionnalités permettent aux opérateurs de gérer et d'exécuter des tâches d'usinage des métaux avec une précision et une efficacité maximales, rationalisant ainsi les flux de production et réduisant les erreurs opérationnelles.

Pour débloquer tout le potentiel du système d'exploitation DELEM DA-53T, il est essentiel de vous familiariser pleinement avec toutes ses fonctionnalités et de comprendre comment les exploiter pour améliorer l'efficacité et la productivité de la production. Si vous avez des questions ou avez besoin d'une assistance technique supplémentaire, n'hésitez pas à contacter notre équipe de support à tout moment. De plus, vous pouvez accéder à une documentation technique plus détaillée et à des ressources d'apprentissage sur notre site web officiel pour améliorer votre maîtrise et vos compétences opérationnelles avec le système DELEM DA-53T.
