Ce guide complet fournit des instructions étape par étape pour installer, utiliser et entretenir votre système de presse plieuse E21 NC. De la configuration initiale aux conseils d'utilisation quotidienne, vous apprendrez à maximiser les performances et l'efficacité de la machine. Commençons par la procédure d'installation détaillée.

Introduction au système E21

Dans la fabrication métallique contemporaine, les presses plieuses jouent un rôle vital dans les opérations de pliage de tôle. Ce tutoriel s'adresse spécifiquement aux machines équipées du système de commande E21, offrant un guide complet pour l'installation, l'utilisation et l'étalonnage. Que vous soyez un nouvel opérateur ou ayez besoin d'une remise à niveau, ce manuel vous aidera à atteindre des performances optimales de la machine.

Partie 1 : Système hydraulique et connexions électriques

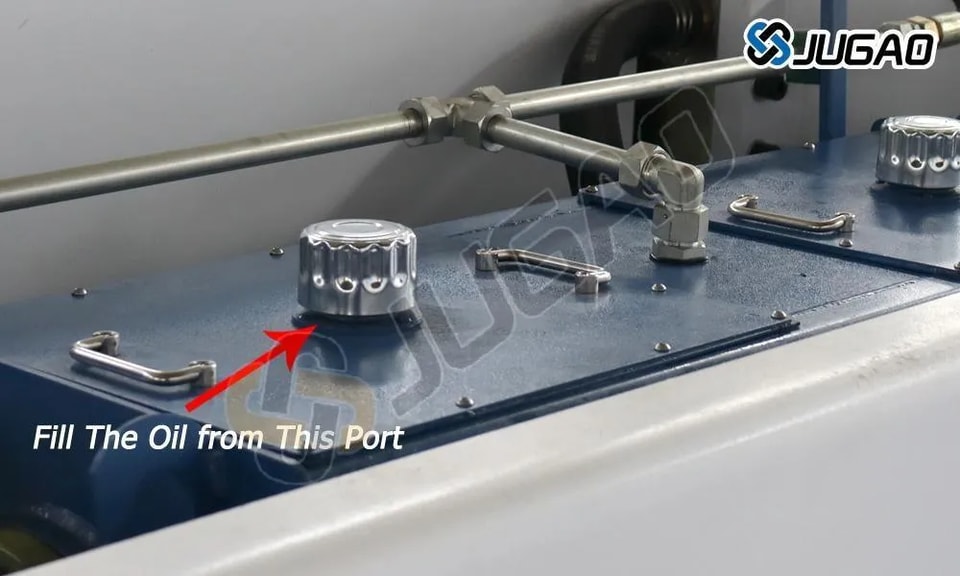

Remplissage correct de l'huile hydraulique

Pour des performances optimales de votre E21 NC Press Brake , remplissez le réservoir hydraulique avec anti-wear hydraulic oil . Cette huile spécialisée réduit les frottements et minimise l'usure des composants hydrauliques. Utilisez le oil filling port désigné et maintenez le niveau d'huile dans les limites recommandées. Évitez le surremplissage et l'utilisation d'huile de qualité inférieure, car cela peut entraîner system inefficiencies and potential damage . Des inspections régulières du niveau d'huile et des remplacements en temps opportun sont essentiels pour maintaining peak press brake performance .

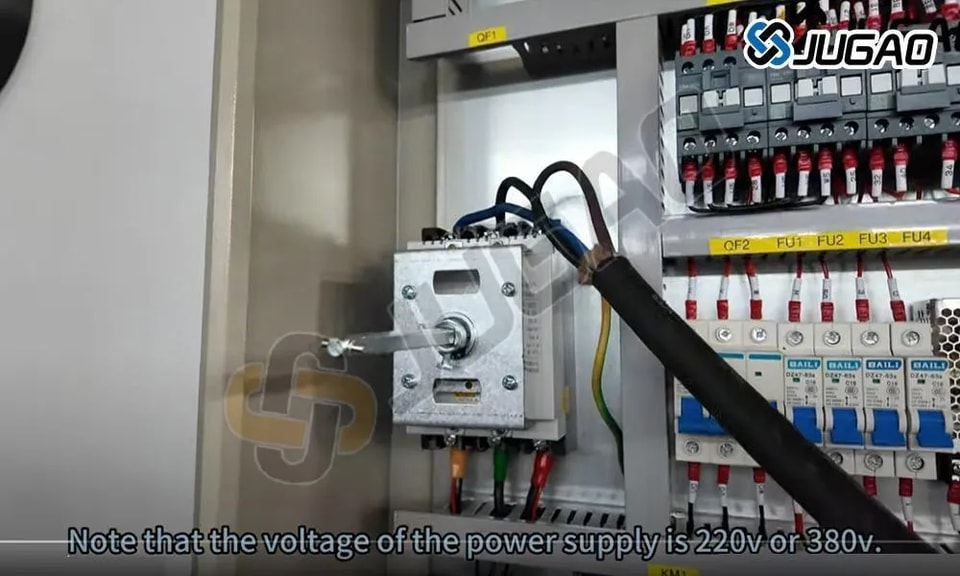

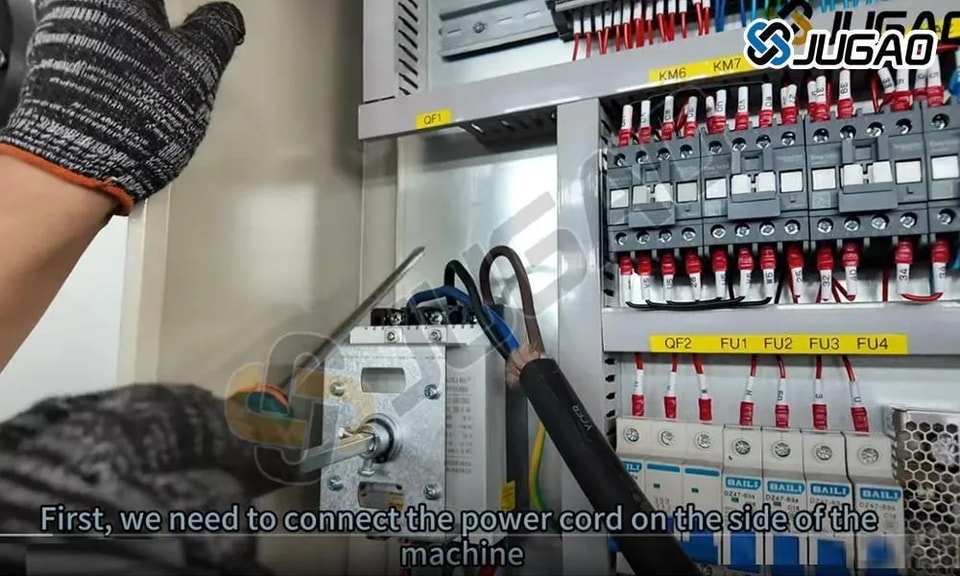

Connexion électrique

Avant d'utiliser la NC press brake , assurez-vous d'une connexion correcte à une three-phase power source Ceci est essentiel pour un fonctionnement stable et la prévention des pannes électriques. Vérifiez que la tension d'alimentation correspond aux spécifications de la machine. Faites effectuer toutes les connexions par un électricien qualifié, en assurant un câblage sécurisé conforme aux normes de sécurité. Après la connexion, confirmez la mise à la terre correcte pour prévenir les risques électriques. Activez l'interrupteur principal et vérifiez le panneau de contrôle pour les messages d'erreur. Si aucun problème n'apparaît, le système est prêt à fonctionner. Respectez toujours les directives du fabricant pour une utilisation sûre et efficace.

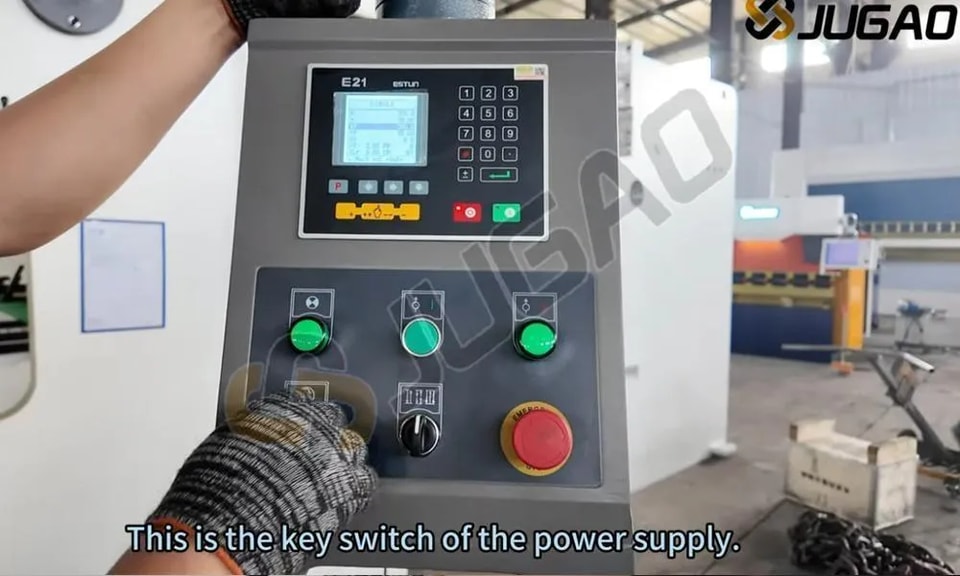

Séquence d'activation de l'alimentation

Avant d'utiliser la E21 NC Press Brake , confirmez la connexion électrique stable et la compatibilité de tension. Localisez le interrupteur principal d'alimentation , généralement positionné sur le côté ou le panneau arrière de la machine. Tournez l'interrupteur vers la position 'ON' et laissez plusieurs secondes pour l'initialisation du système. Le panneau de contrôle doit afficher les informations de démarrage, indiquant la disponibilité du système. Si des codes d'erreur apparaissent, consultez le manuel d'utilisation pour obtenir des conseils de dépannage. Respectez toujours les protocoles de sécurité avant de commencer les opérations de pliage.

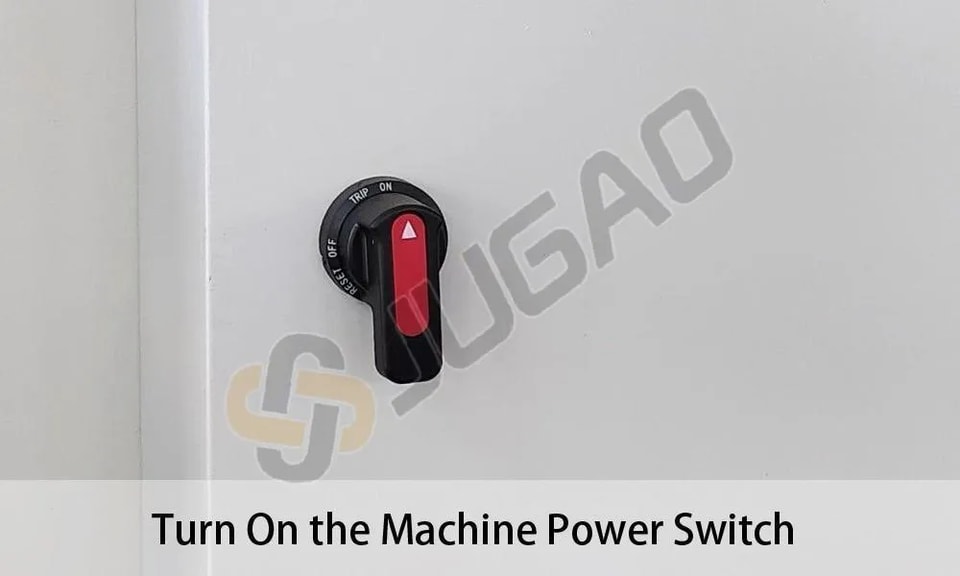

Activation de l'alimentation de la machine

Assurez-vous d'une alimentation électrique stable avec la tension correcte avant l'opération. Localisez le interrupteur principal d'alimentation sur le panneau de contrôle ou l'armoire électrique. Tournez l'interrupteur vers le position 'ON' et attendez l'initialisation du système. Vérifiez que l'écran du contrôleur s'allume et affiche l'interface de démarrage. Écoutez tout son inhabituel qui pourrait indiquer des problèmes électriques. Si le système ne démarre pas correctement, inspectez la source d'alimentation et le bouton d'arrêt d'urgence. Portez toujours l'équipement de protection approprié et suivez les procédures de sécurité pendant l'opération de la machine.

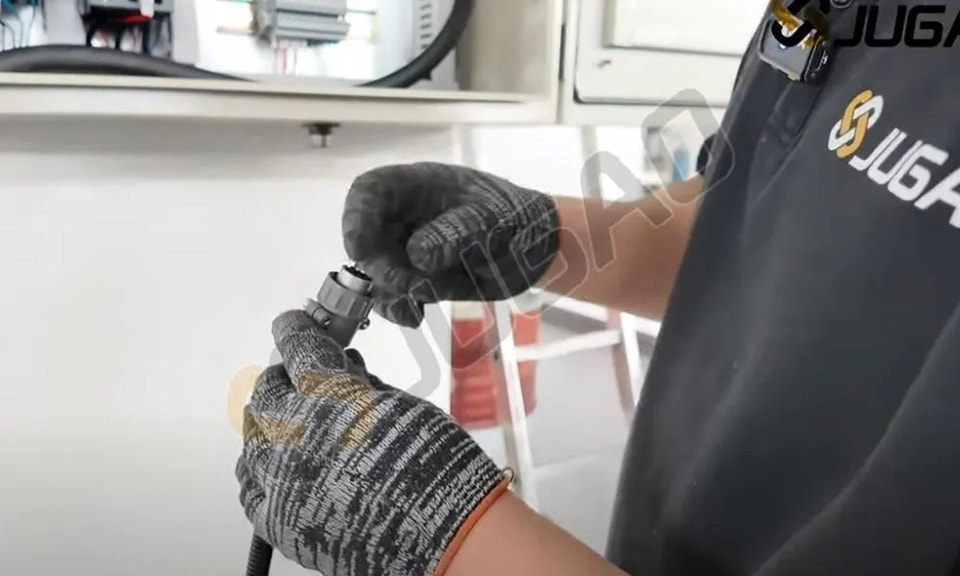

Connexion de la pédale

Pour une E21 NC Press Brake Pour l'opération, connectez solidement la pédale au pied à la machine. Localisez le port de connexion dédié à la pédale sur le panneau de commande ou la base de la machine. Alignez le connecteur de la pédale avec le port et insérez-le fermement jusqu'à ce qu'il s'enclenche. Assurez une connexion serrée pour éviter tout débranchement accidentel pendant le fonctionnement. Testez la réactivité de la pédale avec une légère pression. Si la machine ne répond pas, vérifiez les connexions et l'alimentation électrique. Une pédale correctement connectée améliore à la fois la sécurité et le contrôle opérationnel pendant les processus de pliage.

Activation de l'alimentation du système

Commencez l' E21 NC Press Brake opération en localisant le interrupteur principal d'alimentation sur le panneau de contrôle. Confirmez la connexion électrique stable avant de tourner l'interrupteur vers la 'ON' position. L'allumage des voyants lumineux ou de l'écran confirme la mise sous tension réussie. Laissez l'initialisation du système avant de commencer les opérations. Si la machine ne démarre pas, inspectez l'alimentation électrique, le bouton d'arrêt d'urgence et les disjoncteurs. Suivez toujours les consignes de sécurité électrique lors de la manipulation des composants.

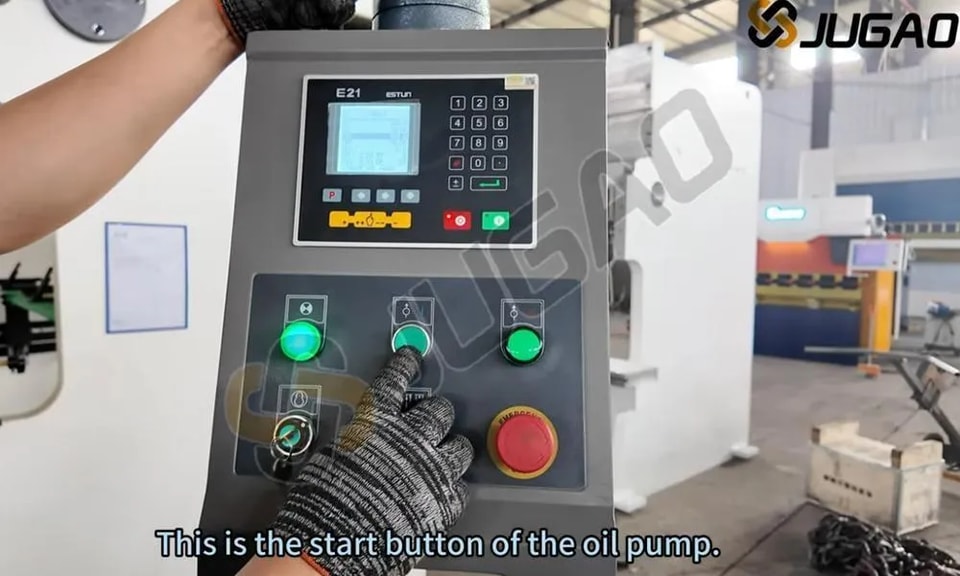

Activation de la pompe hydraulique

Avant d'utiliser la E21 NC Press Brake , assurez-vous d'une connexion électrique correcte. Localisez le interrupteur de pompe sur le panneau de commande et activez-le pour démarrer le système hydraulique. Un bourdonnement régulier indique un fonctionnement normal de la pompe. Vérifiez niveau d'huile hydraulique et inspectez les fuites ou les bruits anormaux. Si le système ne démarre pas correctement, examinez les connexions électriques et le bouton d'arrêt d'urgence. Une activation correcte de la pompe assure une pression stable et des opérations de pliage fluides , empêchant les erreurs de traitement. Respectez toujours les protocoles de sécurité lors de l'utilisation des machines.

Libération d'arrêt d'urgence

Pour reprendre un fonctionnement normal E21 NC Press Brake , relâchez le arrêt d'urgence (E-stop) sur la pédale de marche. Cette fonction de sécurité cruciale arrête immédiatement les fonctions de la machine pour prévenir les accidents. Relâchez en appuyant fermement ou en tournant dans le sens inverse des aiguilles d'une montre (selon le modèle) jusqu'à ce que le bouton revienne à sa position d'origine. Après le relâchement, vérifiez le panneau de commande pour confirmer la réinitialisation du système. Assurez-vous de la stabilité de la pédale avant de poursuivre les opérations. Une manipulation correcte de l' E-stop améliore la sécurité et assure des processus de pliage ininterrompus.

Activation du démarrage de la machine

Appuyer sur la touche ENTER initie la E21 NC Press Brake séquence de pliage. Après avoir vérifié tous les paramètres—y compris angle de pliage, épaisseur du matériau et position du butoir arrière —appuyez sur ENTER pour confirmer et exécuter le programme. Le système guidera le vérin à travers une flexion précise selon les valeurs prédéfinies. Assurez-vous toujours du bon positionnement de la pièce et mettez en œuvre toutes les mesures de sécurité avant l'activation de la machine. Cette étape cruciale permet une flexion du métal efficace et précise , améliorant à la fois la productivité et la qualité dans la fabrication de tôle .

Main Motor Rotation Verification

Avant d'utiliser la E21 NC Press Brake , vérifiez la direction de rotation du moteur principal pour garantir un fonctionnement correct. Une rotation incorrecte peut entraîner des inefficacités opérationnelles ou des dommages au système. Après l'activation de l'alimentation, observez le mouvement du moteur. Pour une rotation incorrecte, exchange any two power lines pour corriger la séquence de phase. Confirmez un fonctionnement fluide du moteur avant de commencer les processus de la machine. Des vérifications régulières de la rotation évitent une usure inutile et garantissent une précision de flexion constante et une longévité de la machine .

Clockwise Rotation Significance

Lors de l'utilisation du système de presse plieuse E21 NC, la direction de rotation correcte du bouton de réglage ou du moteur est essentielle. Clockwise rotation indique généralement un mouvement correct, assurant un positionnement précis et une précision de flexion constante. Counterclockwise rotation peut signaler des réglages incorrects, causant potentiellement des erreurs d'angle de flexion ou un désalignement. Vérifiez toujours la direction de rotation avant les opérations de flexion. Une configuration et un étalonnage appropriés de la machine maintiennent l'efficacité, prolongent la durée de vie de l'outil et améliorent la qualité globale de la production dans la fabrication métallique.

Counterclockwise Rotation Explanation

La rotation dans le sens inverse des aiguilles d'une montre se fait dans la direction opposée à celle des aiguilles d'une montre. Dans les systèmes mécaniques, cette rotation indique souvent un mouvement inverse ou des exigences fonctionnelles spécifiques comme le desserrage des fixations ou l'engagement spécial d'engrenages. Dans les presses plieuses et les machines industrielles, la direction de rotation du moteur ou de l'axe affecte les performances, la précision et la sécurité. Une rotation correcte prévient les défaillances mécaniques et optimise l'efficacité. Les opérateurs doivent vérifier la direction de rotation lors de la mise en place pour éviter les problèmes opérationnels. En cas de rotation inattendue dans le sens inverse des aiguilles d'une montre, inspectez le câblage du moteur et les paramètres du système.

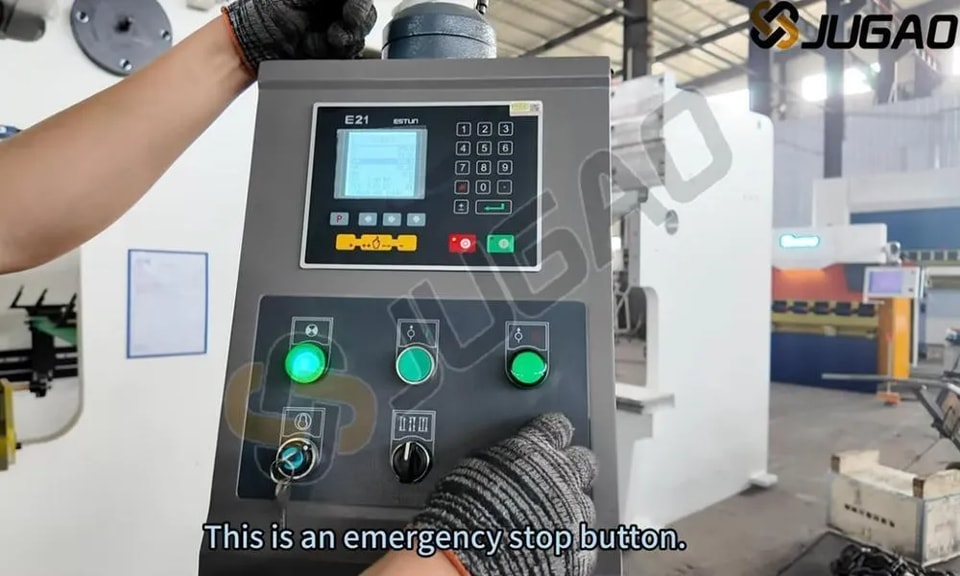

Activation de l'arrêt d'urgence

Pendant E21 NC Press Brake l'opération, appuyez immédiatement sur le bouton d'arrêt d'urgence pour tout dysfonctionnement ou problème de sécurité. Cette action coupe instantanément l'alimentation de la machine, empêchant tout mouvement supplémentaire et garantissant la sécurité de l'opérateur. Vérifiez toujours arrêt d'urgence l'accessibilité avant de commencer les opérations de pliage. Des inspections régulières du bouton assurent un bon fonctionnement et un accès non obstrué. Après activation, identifiez et résolvez les problèmes avant de redémarrer. L'utilisation correcte de cette fonction de sécurité minimise les risques et améliore la sécurité au travail.

Ajustement de la connexion électrique

Un câblage incorrect dans la E21 NC press brake peut entraîner des erreurs de direction de mouvement ou des problèmes de réponse du système. Si le mouvement du butoir arrière ou du vérin est incorrect, échangez deux connexions de fil sur le moteur ou le panneau de contrôle. Cet ajustement inverse la séquence de phase du moteur, rétablissant un fonctionnement correct. Avant toute modification, coupez l'alimentation du système et consultez les schémas de câblage pour éviter les risques électriques. Après l'ajustement des fils, redémarrez la machine et testez le mouvement pour vérification. Cette solution rapide maintient l'efficacité et évite les temps d'arrêt inutiles.

Partie 2 : Initialisation du système

Mise sous tension de la presse plieuse E21 NC

Avant d'utiliser la E21 NC Press Brake , assurez-vous d'une connexion électrique stable. Localisez le interrupteur principal d'alimentation sur le panneau électrique, généralement sur le côté ou à l'arrière de la machine. Tournez l'interrupteur en position 'ON' et attendez l'initialisation du système. Le panneau de contrôle doit afficher les informations de démarrage, indiquant la disponibilité du système. Vérifiez la présence de messages d'erreur ou d'avertissements. Si tout est normal, passez à la sélection des paramètres de pliage. Suivez toujours protocoles de sécurité lors de la manipulation des composants électriques pour prévenir les risques potentiels.

Activation du système de contrôle

Commencez l' E21 NC Press Brake opération en localisant le interrupteur principal d'alimentation sur le panneau de contrôle. Tournez l'interrupteur vers la 'ON' position, en observant l'illumination du témoin lumineux confirmant la réception d'alimentation. Assurez-vous d'une alimentation en tension stable et correctement configurée pour prévenir les erreurs système. Après la mise sous tension, laissez le temps d'initialisation du système. Vérifiez l' écran du contrôleur E21 pour l'affichage de l'écran d'accueil par défaut. Traitez tous les messages d'avertissement avant de poursuivre. Une activation correcte de l'alimentation est fondamentale pour un fonctionnement sûr et efficace.

Démarrage du système hydraulique

Commencez l' E21 NC Press Brake opération en démarrant la pompe à huile . Assurez-vous d'une alimentation électrique stable et d'une connexion correcte de la machine. Appuyez sur le bouton de démarrage de la pompe à huile sur le panneau de contrôle pour activer le système hydraulique. Un bourdonnement régulier indique un fonctionnement normal de la pompe. Vérifiez l'absence de bruits ou vibrations inhabituels. Laissez l'huile circuler avant de commencer les opérations de la machine. Un démarrage correct de la pompe garantit une pression stable, des performances de pliage fluides et une fiabilité à long terme de la machine .

Désactivation de l'arrêt d'urgence

Avant d'utiliser la E21 NC Press Brake , relâchez correctement le interrupteur d'arrêt d'urgence . Cette fonction de sécurité critique permet l'arrêt immédiat de la machine en cas d'urgence. Relâchez en tournant l'interrupteur dans le sens des aiguilles d'une montre jusqu'à ce qu'il ressort, indiquant la réactivation du système. Après le relâchement, vérifiez le panneau de contrôle pour les messages d'erreur et réinitialisez si nécessaire. Vérifiez l'état de sécurité de la machine avant de poursuivre les opérations. Une interrupteur d'arrêt d'urgence La manipulation garantit la sécurité et évite les temps d'arrêt inutiles.

Foot Pedal Emergency Stop Release

Pour reprendre E21 NC Press Brake l'opération, relâchez l'arrêt d'urgence (E-stop) sur la pédale de marche . D'abord, vérifiez E-stop button l'engagement—s'il est actif, tournez dans le sens des aiguilles d'une montre pour réinitialiser. Assurez-vous proper foot pedal positioning sans obstructions. Testez la réponse du système avec une pression légère sur la pédale. Si la machine ne démarre pas, vérifiez les verrouillages de sécurité et réinitialisez le contrôleur. Un relâchement correct de l'E-stop assure un fonctionnement fluide et prévient les interruptions de production lors des processus de pliage des métaux.

Operation Initiation Command

Appuyer sur la touche ENTER la touche active le E21 NC Press Brake , démarrant le processus de pliage. Avant d'appuyer sur ENTER , vérifiez tous les paramètres, y compris l'angle de pliage, la position de la butée arrière et les réglages de pression. Après confirmation, appuyer sur ENTER signale à la machine d'exécuter la séquence de pliage. Surveillez le processus pour assurer un fonctionnement fluide et maintenir la précision. Les mesures de sécurité essentielles incluent de garder les mains à l'écart des pièces mobiles et de porter un équipement de protection. Une utilisation correcte de la fonction ENTER améliore l'efficacité, réduit les erreurs et assure une précision de pliage constante dans la fabrication des métaux.

Part 3: Operational Modes

Single Mode Operation

Le single mode dans le E21 NC press brake permet le traitement manuel des étapes de pliage individuelles. Ce mode est parfait pour la production de petits lots et les tâches de pliage personnalisées , offrant flexibilité et contrôle précis sur chaque opération. Les utilisateurs peuvent régler les angles de pliage, les positions de la butée arrière et les limites de course avant d'exécuter chaque étape séparément. Le système garantit des performances précises tout en permettant des ajustements en temps réel. Le mode simple est particulièrement précieux pour le développement de prototypes et les projets spécialisés , garantissant une grande précision sans programmation complexe. Maîtriser ce mode améliore l'efficacité et minimise les erreurs dans les opérations de pliage de tôle .

Fonctionnalité du mode Jog

Le Mode Jog dans le E21 NC Press Brake fournit un contrôle manuel du mouvement du vérin pour un positionnement précis. Ce mode assiste dans la configuration des outillages, les tests d'angle de pliage et la vérification de la précision avant l'opération complète. En appuyant sur le bouton de déplacement pas à pas, le vérin se déplace par incréments, donnant aux opérateurs un contrôle total sur la profondeur de pliage et l'alignement. Cette fonction est particulièrement utile pour les ajustements fins, réduisant les erreurs et améliorant l'efficacité du travail. Utilisez le mode de déplacement pas à pas avec précaution pour éviter les sur-ajustements. La maîtrise de cette fonction améliore la précision de la machine et assure des résultats de pliage constants, ce qui la rend essentielle pour la configuration et l'étalonnage.

Mode de fonctionnement continu

Le mode continu dans le E21 NC press brake permet des opérations de pliage ininterrompues, améliorant l'efficacité de la production de masse. Lorsqu'il est activé, la machine parcourt automatiquement les séquences de pliage sans nécessiter de redémarrage de l'opérateur entre les cycles. Ce mode est idéal pour le traitement de tôle à grand volume, réduisant les temps d'arrêt et augmentant la productivité. Les opérateurs doivent vérifier l'alignement correct des outils et le positionnement du matériel avant d'activer le mode continu pour maintenir la précision et la cohérence. Une surveillance régulière est nécessaire pour éviter les désalignements ou les erreurs. Une utilisation efficace du mode continu permet des cycles de production plus rapides et une qualité de pliage constante , optimisant les performances opérationnelles globales.

Partie 4 : Programmation et fonctionnement du système

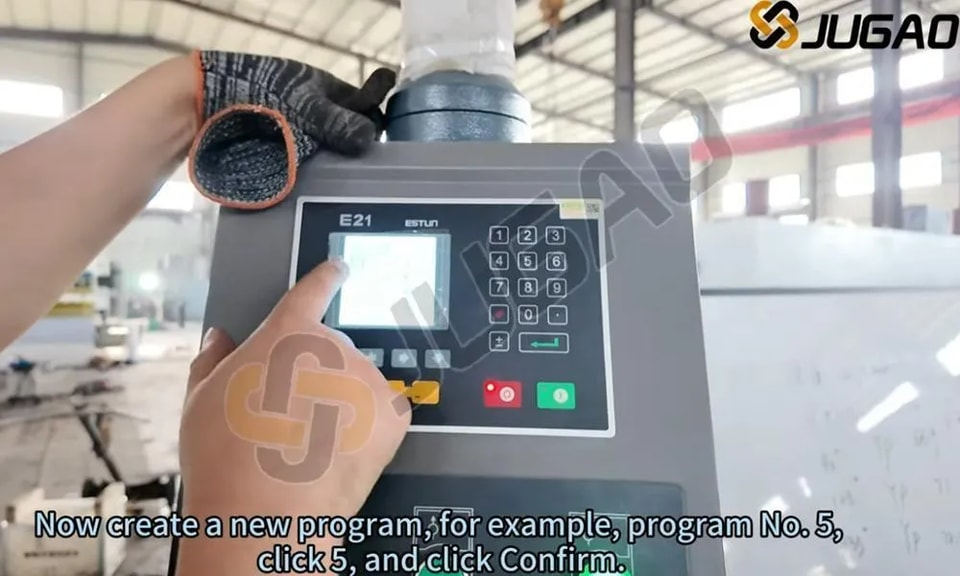

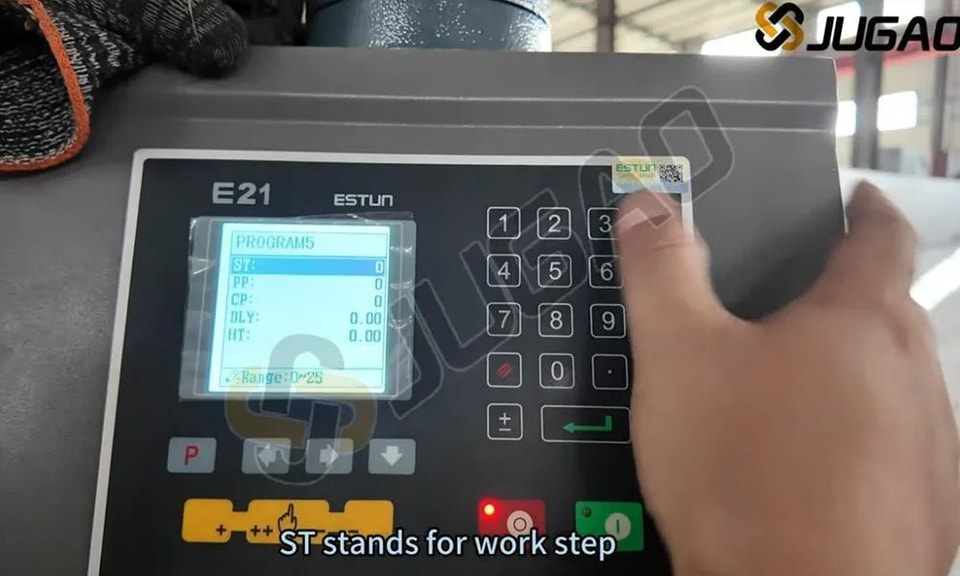

Programmation de la presse plieuse NC E21

Le E21 NC Press Brake dispose d'une interface de programmation simple mais puissante pour un pliage de métal efficace. Les opérateurs peuvent régler les angles de pliage, les positions de butée arrière et les séquences d'étapes via le panneau de commande numérique. Le système prend en charge la programmation multi-étapes , permettant le stockage de plusieurs étapes de pliage pour des projets complexes. Pour des performances optimales, assurez-vous de saisir avec précision les données du matériau, de sélectionner correctement les outils et d'effectuer un étalonnage régulier du système. Le contrôleur E21 offre une utilisation conviviale, le rendant adapté à la fabrication métallique de petite à moyenne échelle . Maîtriser la programmation NC E21 permet aux utilisateurs d' augmenter la productivité et la précision du pliage , réduisant les erreurs et le gaspillage de matériaux.

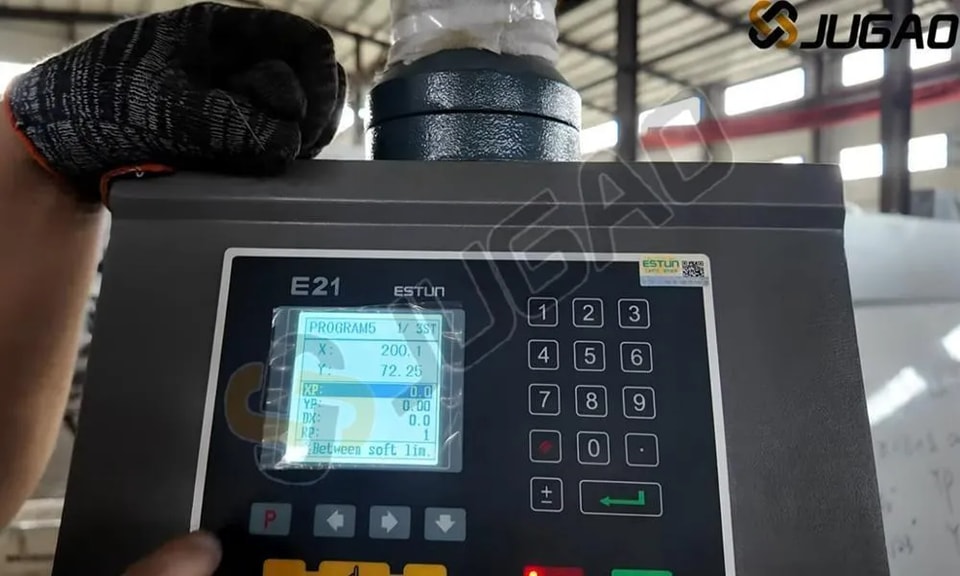

Réglage des paramètres pour les opérations de pliage

Pour des E21 NC Press Brake résultats précis, un réglage correct des valeurs YP et XP est essentiel. Réglez le Valeur YP à 93 pour un positionnement précis de la came, affectant directement la profondeur de pliage et la cohérence. Ajustez la Valeur XP à 50 pour optimiser la position de la butée arrière pour un alignement précis du matériau. Un calibrage correct des paramètres améliore la précision du pliage, réduit le gaspillage de matériau et améliore l'efficacité globale. La vérification et le réglage réguliers de ces paramètres améliorent considérablement les performances de la machine, garantissant des pliages de haute qualité avec des erreurs minimales dans la fabrication de tôles métalliques.

Correction de l'angle de pliage

Pour pliage à 93 degrés au lieu des 90 degrés attendus, des ajustements sont nécessaires pour améliorer la précision. Ce problème courant provient du retour élastique du matériau, d'une sélection incorrecte du poinçon/matrice ou de réglages de pression insuffisants. Les méthodes de correction incluent augmenter la puissance , utiliser des ouvertures de matrice en V plus serrées , ou appliquer des techniques de sur-pliage pour compenser le retour élastique. De plus, la vérification du positionnement de la butée arrière et calibrage de la presse plieuse aide à obtenir des angles précis de 90 degrés. L'inspection régulière de l' épaisseur du matériau et paramètres de pliage garantit la cohérence et minimise les erreurs de production. Les ajustements appropriés améliorent la précision du pliage et l'efficacité globale.

Ajustement de la longueur de pliage

Avec la longueur de pliage actuelle à 55 mm par rapport à une exigence de 50 mm , des ajustements de précision sont nécessaires. Vérifiez E21 NC controller settings et assurez-vous du bon position de la butée arrière calibration. Ajustez les paramètres de pliage dans le système de contrôle et vérifiez alignement du poinçon et de la matrice pour minimiser les déviations. Si nécessaire, affinez le positionnement du matériau et effectuez des pliages tests pour confirmer la précision. L'entretien régulier de la butée arrière et du système hydraulique maintient des résultats constants. Un ajustement approprié garantit un pliage précis, réduisant le gaspillage de matériau et améliorant l'efficacité de production.

Partie 5 : Calibration du système

Procédure de calibration de l'axe Y

La calibration de l'axe Y sur le E21 NC Press Brake garantit une profondeur de pliage précise et une cohérence dans la fabrication métallique. Une calibration appropriée aligne le mouvement du vérin avec les paramètres de pliage programmés, empêchant les déviations et le gaspillage de matériau. Pour calibrer, accédez au contrôleur E21 , naviguez vers paramètres de l'axe Y , et saisissez les valeurs de référence correctes en fonction de l'outillage et de l'épaisseur du matériau. Effectuez des pliages d'essai et mesurez les résultats pour un réglage fin. Un étalonnage régulier maintient la précision et prolonge la durée de vie des outils, garantissant des pliages de haute qualité. Suivez toujours les directives du fabricant pour des performances optimales et la prévention du désalignement dans les opérations de pliage sur presse plieuse .

Ajustement de la valeur YP

Régler la valeur YP à 93,2 détermine la profondeur du coulisseau pendant le pliage. Des valeurs YP plus élevées permettent une pénétration plus profonde du coulisseau, produisant des angles de pliage plus petits . Inversement, des valeurs YP plus basses limitent le mouvement du coulisseau, créant des angles de pliage plus grands . Un ajustement approprié garantit des résultats de pliage précis et cohérents , minimisant le gaspillage de matériau et améliorant l'efficacité. Les opérateurs doivent affiner les réglages YP en fonction de l'épaisseur du matériau et des angles souhaités pour une précision optimale . L'étalonnage régulier de la valeur YP est essentiel pour maintenir des pliages de haute qualité dans la fabrication de tôles métalliques.

Processus d'étalonnage de l'axe X

Un bon étalonnage de l'axe X est essentiel pour une positionnement de la butée arrière dans le E21 NC press brake précise. Pour étalonner, accédez aux paramètres sur le contrôleur E21 et entrez la position réelle du butoir arrière. Utilisez des outils de mesure de précision pour vérifier la distance entre le butoir arrière et la ligne de pliage. Effectuez les ajustements nécessaires et enregistrez les paramètres. Un étalonnage régulier prévient les erreurs dimensionnelles et améliore la cohérence du pliage. Vérifiez toujours après des changements d'outillage ou une maintenance . Un axe X bien étalonné améliore l'efficacité, réduit les retouches et garantit un pliage de métal .

Accès au mode de programmation

Lors de l'utilisation du E21 NC Press Brake , double-clic sur la touche 'P' entre en mode de programmation. Cela permet de régler efficacement les angles de pliage, les positions du butoir arrière et les paramètres de course. En mode de programmation, les opérateurs saisissent des valeurs numériques et confirment les paramètres pour des opérations de pliage précises. Cette fonction améliore l' efficacité du flux de travail , réduisant le temps de configuration et minimisant les erreurs. Vérifiez toujours les paramètres corrects avant les opérations de pliage pour des résultats optimaux. Maîtriser cette étape simplifie l' contrôleur CNC E21 , rendant le pliage de métal plus précis et efficace.

Entrée du mot de passe système

Pour accéder E21 NC Press Brake aux paramètres avancés, naviguez vers la page CONST sur l'interface du contrôleur. Lorsque vous y êtes invité, entrez le mot de passe 1212 pour déverrouiller les options de configuration restreintes. Cela permet d'ajuster les paramètres système, d'optimiser la précision du pliage et d'effectuer des modifications opérationnelles. Une saisie précise du mot de passe est cruciale pour éviter les problèmes d'accès. Après le déverrouillage, examinez attentivement et configurez les paramètres en fonction des exigences de pliage du métal. Pour les ajustements incertains, consultez le manuel d'utilisation ou contactez le support technique.

Sélection du mode d'enseignement

Sur la page TEACH , une sélection appropriée de X-Tea garantit des expériences d'apprentissage optimales adaptées à des besoins spécifiques. Chaque X-Tea option fournit des aperçus complets, simplifiant la compréhension des concepts clés. Que vous recherchiez des guides pour débutants ou du contenu technique avancé, la page TEACH page offre des choix structurés. Naviguez parmi les X-Tea sélections disponibles, comparez les fonctionnalités et choisissez les options correspondant à vos objectifs d'apprentissage. Avec des instructions claires et un contenu organisé, saisissez rapidement les connaissances essentielles pour une application efficace dans le monde réel.

Saisie de la longueur de pliage

Lors de la configuration du E21 NC Press Brake , une saisie précise de la longueur de pliage réelle garantit des résultats exacts. Pour le 55mm de longueur de pliage, saisissez 55 dans le système de contrôle. Cela garantit un alignement correct de la butée arrière et des paramètres de pliage avec les dimensions de la pièce, évitant les erreurs de pliage final. Une saisie précise minimise le gaspillage de matière et améliore la productivité. Vérifiez toujours les valeurs saisies avant l'opération pour éviter un désalignement. Une saisie correcte des données du système E21 est cruciale pour une précision de pliage constante et l'optimisation de l'efficacité globale de la presse plieuse.

Reprise du Processus de Pliage

Pendant E21 NC Press Brake opération, reprenez rapidement le pliage en double-cliquant sur le bouton 'P' sur le contrôleur. Cette fonction est particulièrement utile pour le repositionnement de la pièce ou des ajustements avant de poursuivre les séquences de pliage. Après un double-clic sur 'P', la machine revient à la position de pliage précédente , permettant un flux de travail fluide et efficace. Cette fonction améliore la vitesse et la précision opérationnelles , réduisant les temps d'arrêt entre les pliages. Maîtriser cette fonction garantit une productivité accrue et précision dans le formage de tôle. Vérifiez toujours le positionnement avant de continuer pour éviter un désalignement.

Partie 6 : Opérations de Production

Technique de Pliage à 90 Degrés

Le Angle de pliage de 90 degrés est une norme de fabrication métallique, garantissant des résultats précis et constants. Atteindre cet angle dépend de facteurs incluant l'épaisseur du matériau, la sélection de la matrice et les réglages de la presse plieuse . Une largeur de matrice en V et rayon du poinçon sont cruciaux pour maintenir la précision. De plus, ajuster la force de pliage et le positionnement de la butée arrière garantit la répétabilité. Les opérateurs doivent considérer la compensation du retour élastique pour prévenir les écarts. Utiliser des presses plieuses à commande CNC ou NC maintient la cohérence sur plusieurs plis, réduisant les erreurs et améliorant l'efficacité. Un calibrage approprié et une sélection d'outillage sont essentiels pour des plis à 90 degrés .

Compréhension de la Longueur de Pliage

Le longueur de pliage dans le système de presse plieuse NC E21 indique la longueur maximale de tôle métallique pouvant être pliée en opérations uniques. Ceci est déterminé par la taille de la table de travail de la machine et la configuration de l'outillage. Un réglage correct de la longueur de pliage garantit des résultats de pliage précis , minimise le gaspillage de matériau et empêche la surcharge des outils. Les utilisateurs doivent toujours vérifier les spécifications de la machine, sélectionner des poinçons et matrices , et ajustez le positionnement du butoir arrière pour des résultats précis. Comprendre la longueur de pliage est essentiel pour l'optimisation de la productivité et l'obtention d'une précision de pliage constante dans la fabrication de tôles métalliques.

Partie 7 : Arrêt du système

Désactivation de la pompe hydraulique

Le interrupteur d'arrêt de la pompe est un élément E21 NC Press Brake system essentiel, permettant aux opérateurs de désactiver en toute sécurité la pompe hydraulique pendant l'inactivité de la machine. L'activation de l'interrupteur arrête immédiatement la pompe , empêchant une consommation d'énergie inutile et réduisant l'usure du système hydraulique. Désactivez toujours la pompe après les opérations pour prolonger la durée de vie de la machine et assurer la sécurité au poste de travail. Avant de redémarrer, vérifiez le bon engagement de la pompe pour éviter les erreurs système. La maintenance régulière et les procédures d'arrêt correctes maintiennent des performances optimales de la presse plieuse .

Application de l'arrêt d'urgence

Le bouton d'arrêt d'urgence (E-stop) est une fonction de sécurité critique sur le E21 NC Press Brake . L'activation du bouton arrête immédiatement toutes les opérations de la machine, empêchant les dangers d'urgence potentiels. Les opérateurs doivent utiliser le E-stop pour les dysfonctionnements soudains, les mouvements inattendus de matériaux ou les risques de sécurité. Après activation, réinitialisez la machine avant de reprendre les opérations. La E-stop Les vérifications fonctionnelles garantissent la fiabilité. L'utilisation appropriée de cette fonctionnalité améliore la sécurité au travail et protège à la fois les opérateurs et l'équipement. Suivez toujours les consignes de sécurité lors de l'utilisation du E21 NC Press Brake .

Arrêt correct du système

Avant la maintenance ou E21 NC Press Brake arrêt, désactivez l'interrupteur d'alimentation . Localisez l'interrupteur d'alimentation principal sur le panneau de commande et tournez-le vers la position 'OFF'. Cela garantit la sécurité électrique , empêchant les démarrages accidentels ou les dysfonctionnements. Confirmez toujours l'arrêt complet de l'alimentation avant les ajustements ou les inspections. Les procédures d'arrêt appropriées prolongent la durée de vie de la machine et assurent la sécurité de l'opérateur. De plus, la déconnexion de l'alimentation pendant les périodes d'inactivité prolongée réduit la consommation d'énergie et protège les composants électroniques contre les surtensions potentielles.

Conclusion

Ce guide utilisateur du système E21 fournit une compréhension complète du fonctionnement de la presse plieuse NC avec le système E21. Maîtriser les étapes essentielles — incluant le remplissage de l'huile hydraulique, les connexions électriques, l'étalonnage du système et les opérations de pliage — permet une efficacité et une précision maximales de la presse plieuse. Une configuration et un étalonnage appropriés sont cruciaux pour des plis constants et précis ainsi que pour des performances de machine optimisées dans les environnements de production. Cette connaissance non seulement fournit des résultats de haute qualité, mais prolonge également la durée de vie de l'équipement et réduit les temps d'arrêt liés aux erreurs opérationnelles.
