Maîtriser l’étalonnage de l’axe X sur le contrôleur E21 pour un pliage de précision

Vos plis sont-ils systématiquement mal alignés ? Un mauvais étalonnage de l’axe X sur le contrôleur E21 en est souvent la cause principale. Ce guide fournit une procédure d’étalonnage claire, étape par étape, pour vous aider à obtenir des résultats de pliage parfaits à chaque fois.

Un bon étalonnage de l’axe X est essentiel pour maintenir la précision des opérations de presse plieuse. Suivez cette méthode structurée pour optimiser les performances de votre contrôleur E21 et garantir une précision dimensionnelle dans tous vos projets de pliage.

Processus d’étalonnage :

1. Programmez et réglez XP sur 25 mm :

● Accédez à l’interface de programmation de votre contrôleur E21

● Saisissez 25 mm comme valeur cible de XP (position de la butée arrière)

● Ce réglage détermine la position d’arrêt exacte de la butée arrière

● Confirmez la saisie et passez aux étapes suivantes

● Vérifiez soigneusement ce réglage afin d’éviter tout défaut d’alignement du pliage

● Ajustez selon les spécifications du matériau et les exigences de pliage, si nécessaire

● Un étalonnage précis de l’axe X garantit des angles de pliage constants et améliore la précision globale des opérations

2. Faites fonctionner la machine :

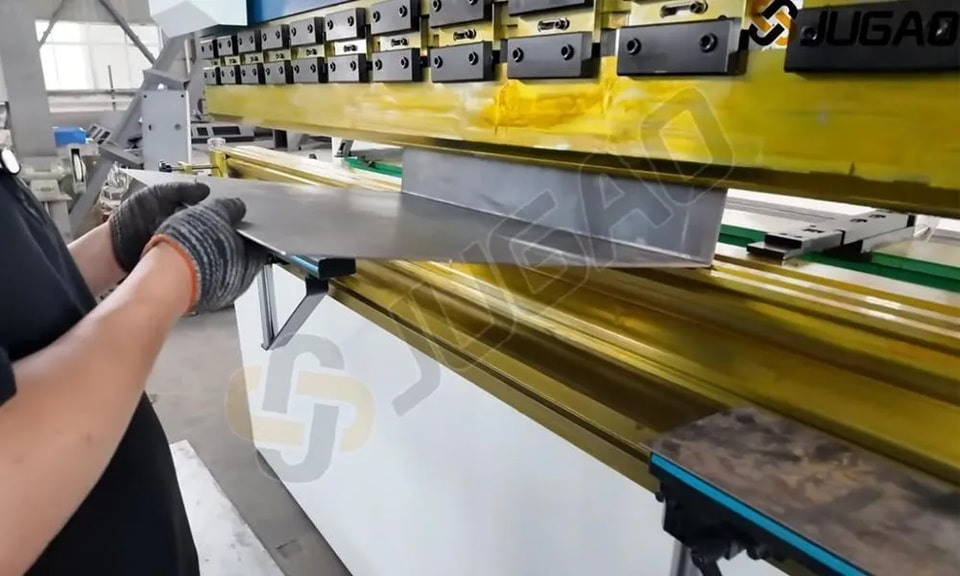

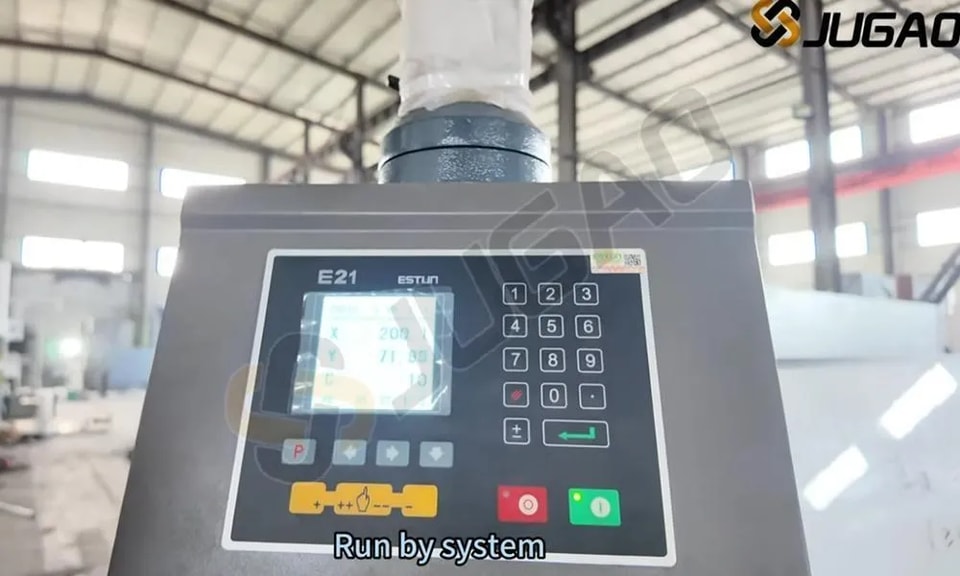

● Une fois la valeur XP configurée, lancez la séquence de pliage

● Vérifiez que le positionnement de la butée arrière correspond à votre réglage XP

● Effectuez un pli d’essai sur un matériau témoin afin de valider la précision de l’étalonnage

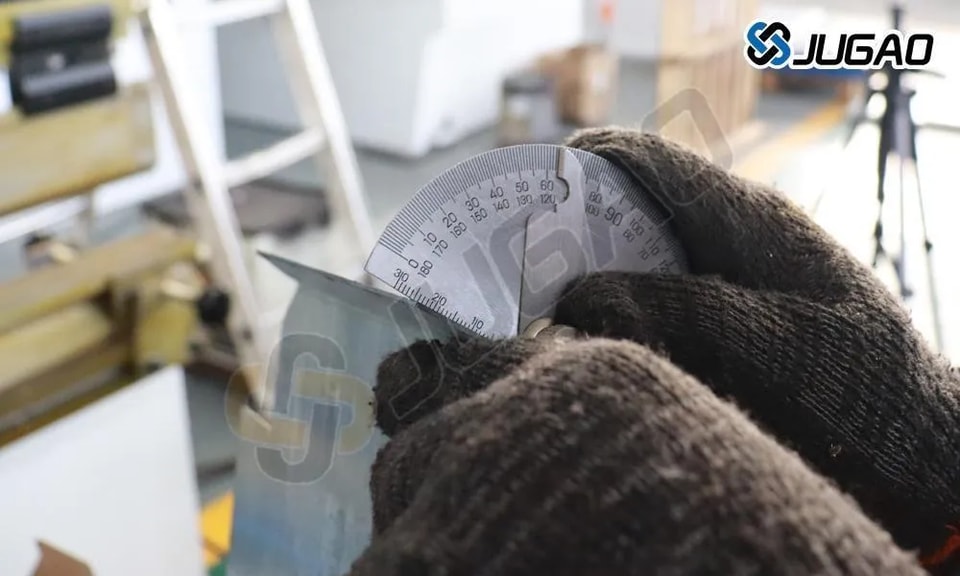

● Surveillez l’angle de pliage et le positionnement tout au long du processus

● Vérifiez que la butée arrière s’arrête à la distance programmée

● Apportez, si nécessaire, des ajustements progressifs à la valeur XP

Une fois validé, lancez les séries de production en toute confiance quant à la précision de vos plis.

3. Mesurez la tôle pliée :

Après avoir terminé le pliage, mesurez soigneusement la longueur réelle de la tôle pliée à l’aide d’un pied à coulisse ou d’un mètre ruban afin de garantir la précision. Tout écart indique que la position de l’axe X doit être calibrée pour obtenir des résultats de pliage précis. Un réglage incorrect de l’axe X peut entraîner des variations dans les dimensions de pliage, ce qui affecte la qualité globale du produit final. Pour corriger cela, il faut ajuster les paramètres de l’axe X sur le contrôleur E21, afin de garantir un positionnement précis du matériau avant le pli suivant.

4. Arrêtez la machine :

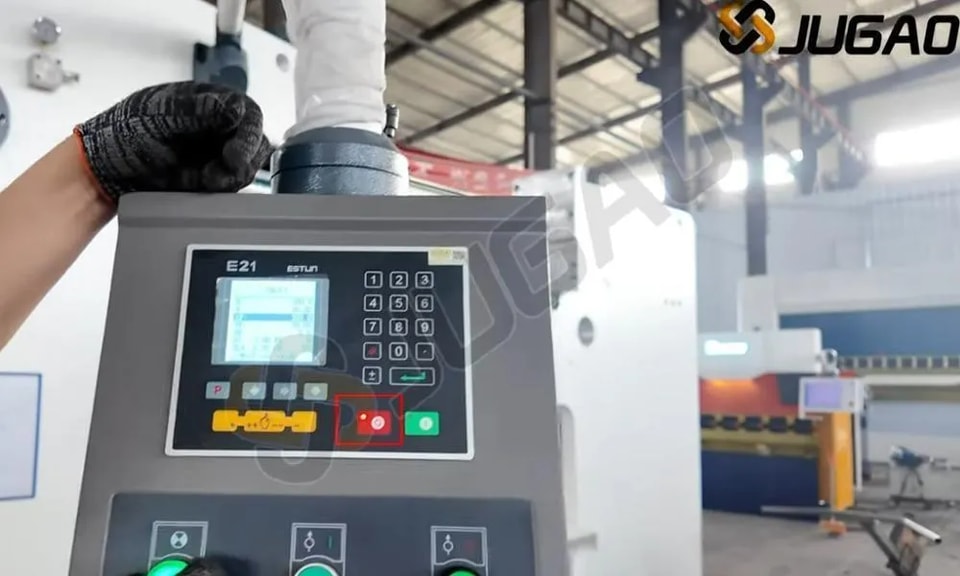

Appuyer sur le bouton rouge STOP du contrôleur E21 est une mesure de sécurité essentielle pour interrompre temporairement le fonctionnement de la machine. Cette fonction est indispensable lorsque des réglages sont nécessaires, qu’une erreur survient ou qu’une situation d’urgence se présente. Une fois enfoncé, le bouton arrête immédiatement la machine, empêchant tout mouvement supplémentaire des composants de la presse plieuse. Cette fonction aide les opérateurs à éviter d’éventuels dommages sur les pièces et garantit la sécurité au travail. Pour reprendre les opérations, vérifiez que tous les réglages sont corrects, retirez tout obstacle et réinitialisez le système si nécessaire. Utilisez toujours le bouton STOP de manière responsable et conformément aux consignes de sécurité afin de maintenir des performances optimales de la machine et de protéger l’opérateur.

5. Accès au menu de calibration

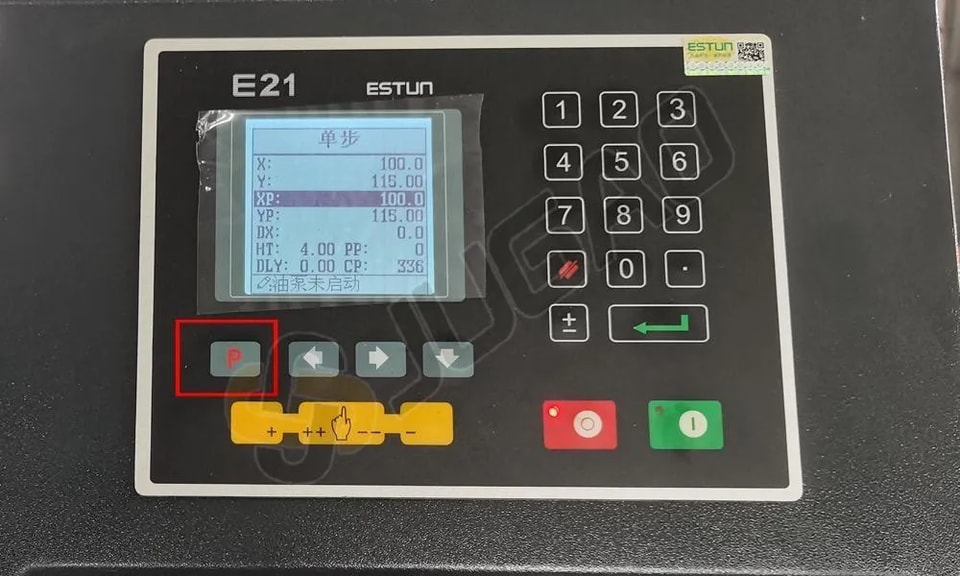

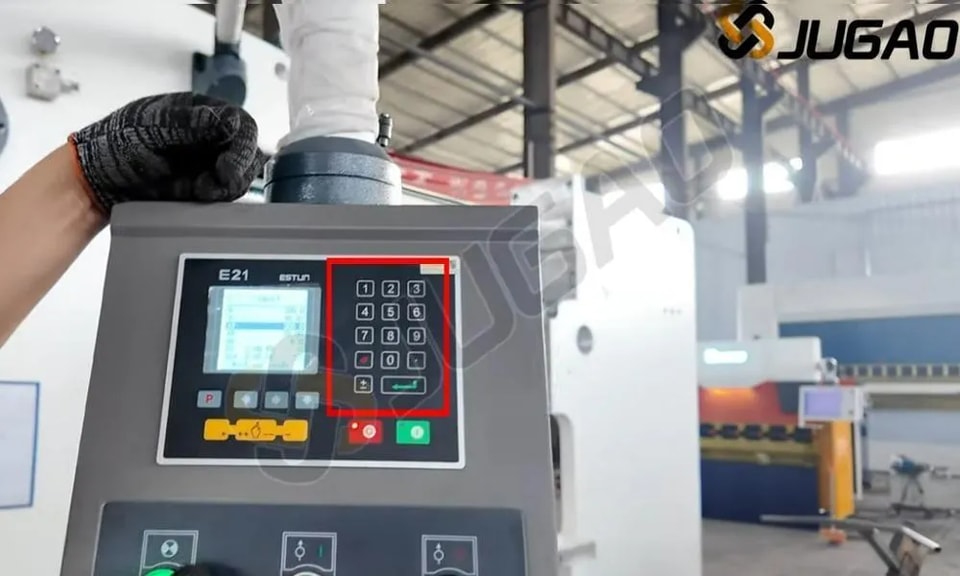

• Double-cliquez sur le bouton P pour entrer dans l’environnement de programmation

• Cette interface permet de configurer les paramètres de pliage et la calibration des axes

• Configurez le positionnement de l’axe X (butée arrière) pour un positionnement optimal du matériau

• Définissez les positions souhaitées de la butée arrière et les séquences de pliage en plusieurs étapes

• Optimisez les réglages de calibration pour différents matériaux et différentes épaisseurs

• Une calibration correcte de l’axe X améliore la précision et la répétabilité du pliage

• Vérifiez toujours les réglages à l’aide d’essais de pliage avant les séries de production complètes

6. Saisissez le mot de passe :

Lorsque le système demande un mot de passe, saisissez-le, puis appuyez sur le bouton ENTER pour confirmer. Cette action vous donne accès à la page TEACH, où vous pouvez poursuivre le processus de calibration de l’axe X. La page TEACH permet aux utilisateurs de définir et d’ajuster les paramètres de la machine, garantissant un contrôle précis du positionnement de la butée arrière. Une calibration correcte de l’axe X est essentielle pour obtenir des résultats de pliage précis. Si vous rencontrez un problème lors de la saisie du mot de passe ou de l’accès à la page TEACH, consultez le manuel de la machine ou contactez le support technique de JUGAO pour obtenir de l’aide.

7. Calibrez l’axe X :

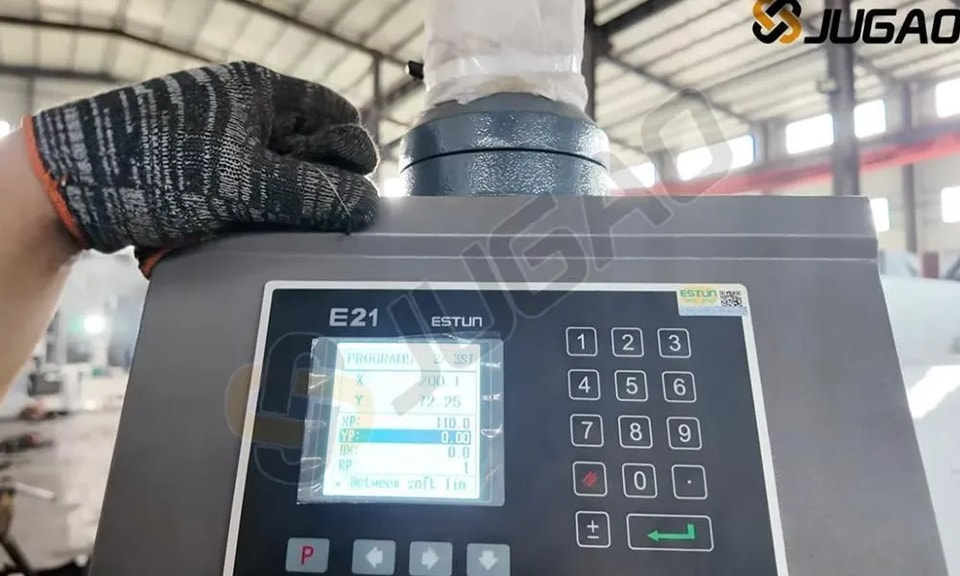

● Sur laTEACHde lacontrôleur E21, accédez au premier élément, qui est directement lié àla calibration de l’axe X. Cette fonction vous permet d’ajuster avec précisionla position de la butée arrière, garantissant des résultats de pliage précis. En sélectionnant cette option, vous pouvez entrer en mode calibration, où vous pouvez définir la position de référence et affiner le mouvement de l’axe X. Suivez les instructions à l’écran pour saisir les mesures correctes et confirmer la calibration. Une calibration correcte garantit que la butée arrière se déplace selon les valeurs programmées, réduisant les erreurs de pliage et améliorant la précision globale. Une calibration régulière de l’axe X permet de maintenir des performances constantes et une grande précision dans les opérations de pliage des métaux.

● Dans ce champ, saisissez lalongueur réellement mesurée. Cette étape garantit que la presse plieuse reconnaît avec précision la position réelle de la butée arrière. La saisie précise de cette valeur est essentielle pour obtenir une précision de pliage constante. Si la longueur mesurée diffère de la valeur préréglée, l’ajuster ici permet au contrôleur E21 de compenser les écarts et d’améliorer la répétabilité. Après avoir saisi la longueur correcte, confirmez l’entrée en appuyant sur la touche appropriée. Cette étape de calibration aide à éliminer les erreurs demouvement de l’axe X, garantissantun pliage de haute précisionet une réduction des pertes de matière.

● Après avoir ajusté lesparamètres de calibration de l’axe Xsur lacontrôleur E21, appuyez sur leENTRÉEbouton pour confirmer et appliquer les modifications. Cette étape garantit que lela position de la butée arrièrenouveauparamètre de positionnement est enregistré avec précision dans le système. Une fois appliqué, le contrôleur mettra à jour ses mesures internes, permettant desopérations de pliage précises. Il est essentiel de vérifier la calibration en effectuant untest de pliageet mesurer les résultats. Si nécessaire, affinez les réglages pour obtenir une précision optimale. Une bonnela calibration de l’axe Xaméliorela répétabilitéet garantit que chaque pliage respecte les spécifications requises, réduisant ainsi le gaspillage de matière et améliorant l’efficacité de la production.

8. Retournez à la page SINGLE :

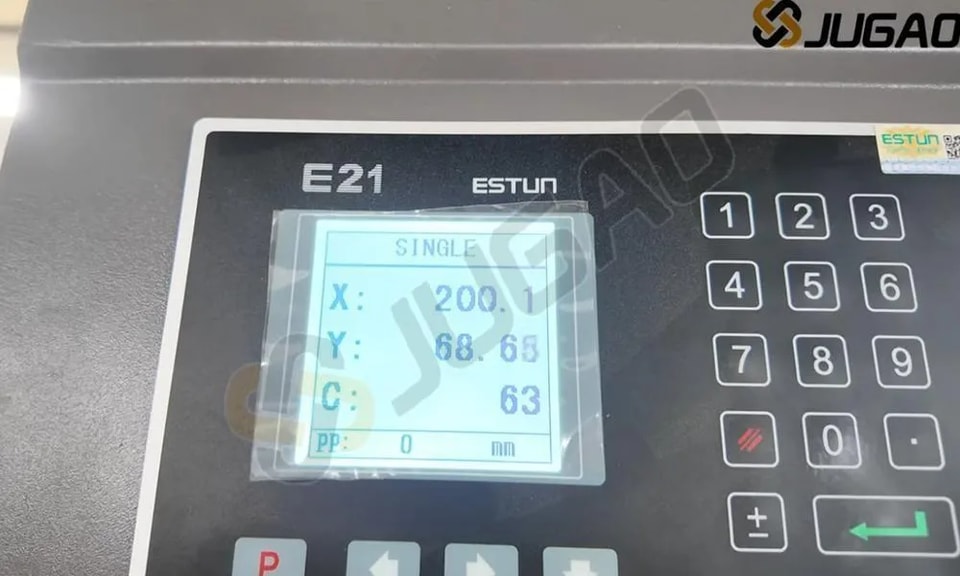

Faites un double-clic sur lePbouton une fois de plus pour revenir à la pageSINGLEsur le contrôleur E21. Cette action permet au système de quitter l’interface de réglage des paramètres et de revenir à l’écran de fonctionnement standard. La page SINGLE est l’interface par défaut où vous pouvez définir et ajuster les programmes de pliage de votre presse plieuse. En revenant à cette page, le contrôleur est prêt pour le fonctionnement normal, ce qui vous permet de poursuivre les opérations de pliage. Si nécessaire, vous pouvez réaccéder aux réglages des paramètres en appuyant à nouveau sur lePbouton, ce qui permet d’effectuer des réglages sans interruption sur lela calibration de l’axe Xou sur d’autres réglages de la machine.

9. Refaire un essai en pliant une autre tôle :

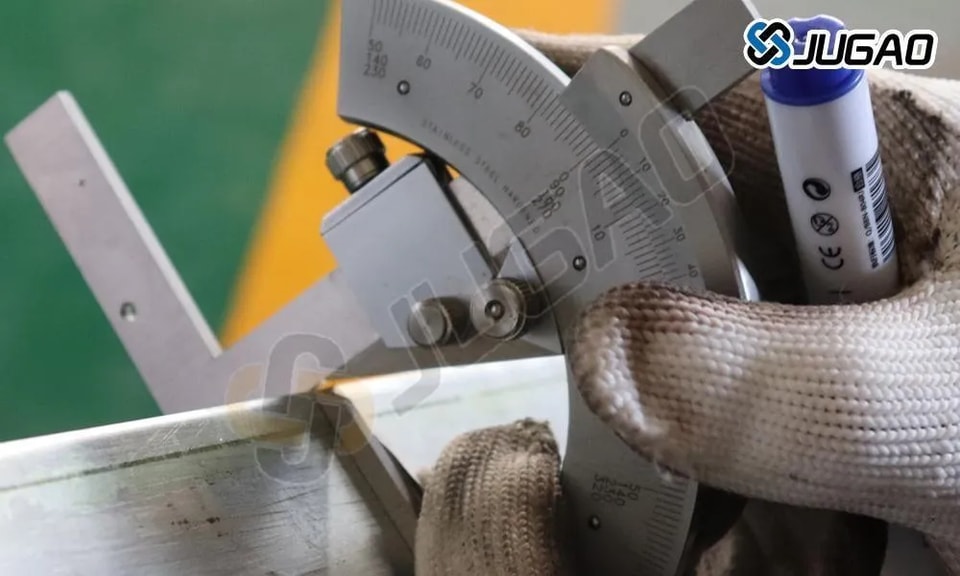

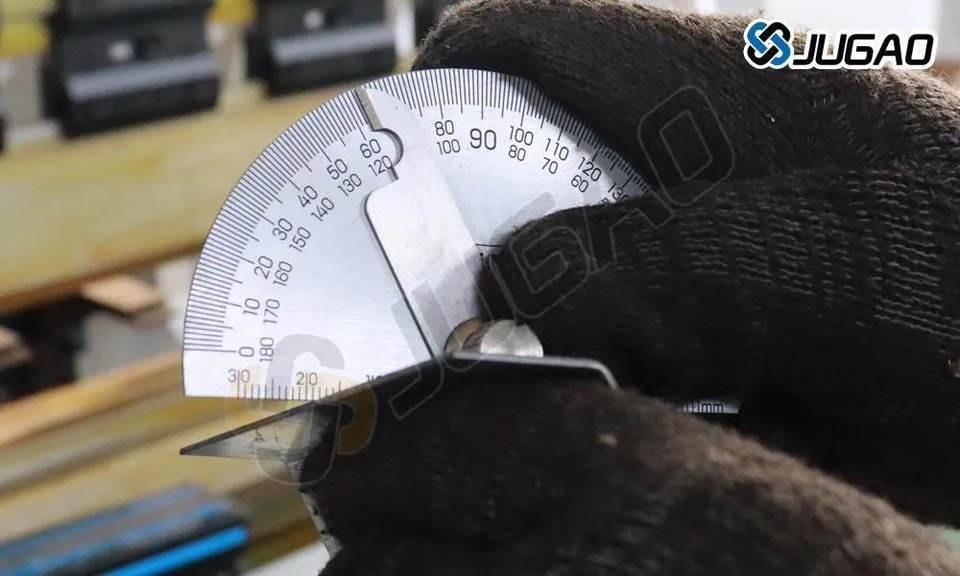

● Réalisez une nouvelle opération de pliage avec les mêmes réglages et mesurez soigneusement les dimensions de la tôle obtenue. Assurez-vous que la mesure soit effectuée avec précision à l’aide d’un pied à coulisse ou d’autres instruments de mesure de précision. Comparez la position réelle du pliage avec la valeur programmée sur lecontrôleur E21. Si la mesure s’écarte encore de la valeur attendue, apportez de légers ajustements auxréglages de l’axe Xen conséquence. Répétez ce processus jusqu’à ce que le résultat de pliage corresponde aux spécifications souhaitées. Un bon étalonnage garantitune grande précisiondans le pliage des métaux, réduit le gaspillage de matière et améliore l’efficacité globale de la production. Vérifiez toujours plusieurs fois afin d’obtenir l’alignement le plus précis possible.

● L’étape finale duprocessus d’étalonnage de l’axe Xconsiste à mesurer la longueur réelle de pliage de la pièce. Après avoir effectué l’ajustement et réalisé un test de pliage, utilisez un instrument de mesure précis pour vérifier la longueur de la bride. Si la mesure est incorrecte, répétez les étapes d’étalonnage et effectuez les réglages fins nécessaires. Un axe X correctement étalonné améliore considérablement la précision du pliage, réduit les erreurs et améliore l’efficacité globale de la fabrication de tôles.

En suivant systématiquement ce protocole d’étalonnage, vous pouvez maintenir des performances optimales de l’axe X sur votre contrôleur E21. Un étalonnage régulier garantit une précision durable et maximise l’efficacité opérationnelle de votre presse plieuse.
