Méthodes pour régler avec précision l’angle de pliage des presses plieuses CNC

Les écarts d’angle de pliage peuvent entraîner une mise en forme irrégulière des pièces et des problèmes de qualité. Maîtriser les méthodes de réglage précis des presses plieuses CNC est la clé pour garantir des résultats idéaux à chaque pliage. Cet article détaille comment obtenir un contrôle précis de l’angle de pliage grâce au réglage de la barre de synchronisation, afin de vous aider à améliorer la précision d’usinage et l’efficacité du travail.

Étapes de réglage de l’angle de pliage

1. Comprendre le rôle de la barre de synchronisation

La barre de synchronisation est le composant central de la presse plieuse CNC ; elle est chargée de garantir le déplacement synchrone des vérins des deux côtés, maintenant ainsi le parallélisme pendant le processus de pliage. Tout écart affectera directement la précision de l’angle de pliage.

2. Préparation de sécurité

• Coupez l’alimentation de la presse plieuse et assurez-vous que l’équipement s’arrête complètement.

• Portez des gants de protection et des lunettes de protection afin d’assurer une utilisation en toute sécurité.

3. Mesurez l’angle initial

• Placez une plaque d’essai sous chaque vérin, des deux côtés.

• Réalisez deux pliages selon la même procédure et mesurez les angles de pliage des deux côtés respectivement.

• Notez l’écart entre les angles des deux côtés comme base de réglage.

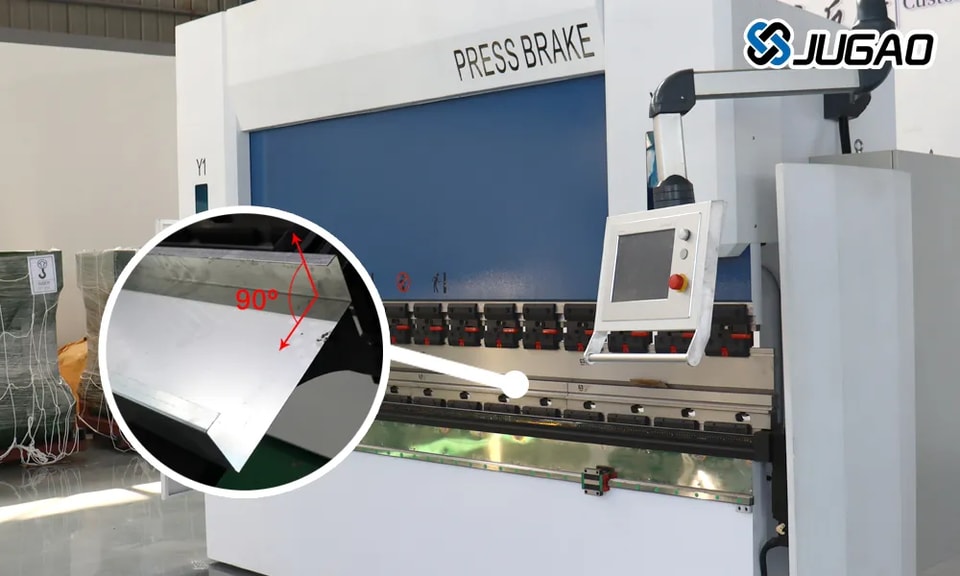

Schéma de principe de la mesure de l’angle de pliage

4. Réglez la tige de synchronisation

  • Positionnement de la tige de synchronisation :Trouvez la position de réglage de la tige de synchronisation selon la conception de l’équipement.

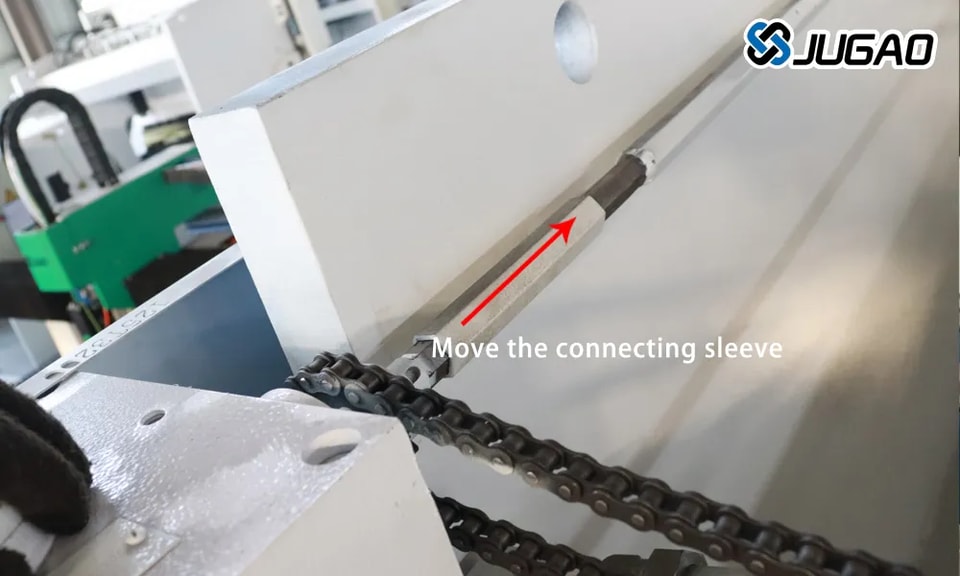

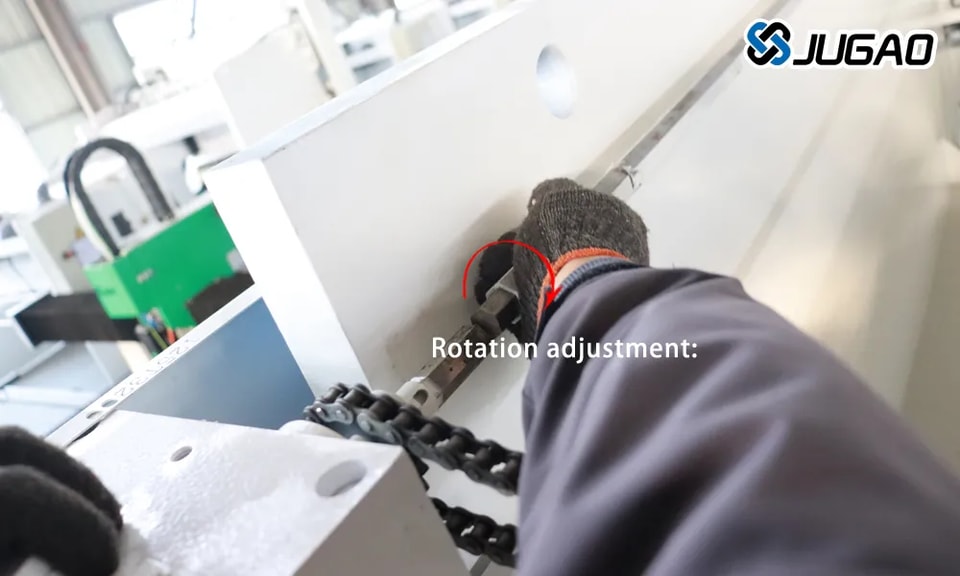

  • Déplacez le manchon de liaison :Déplacez le manchon hexagonal de liaison jusqu’à la position spécifiée. Réglage de rotation :

• Faire tourner la tige de synchronisation dans le sens antihoraire peut augmenter la profondeur de pliage, réduisant ainsi l’angle de pliage.

En général, l’angle de pliage varie d’environ 1 degré à chaque rotation (en prenant la matrice V16 et une tôle de 1,8 mm comme exemple).

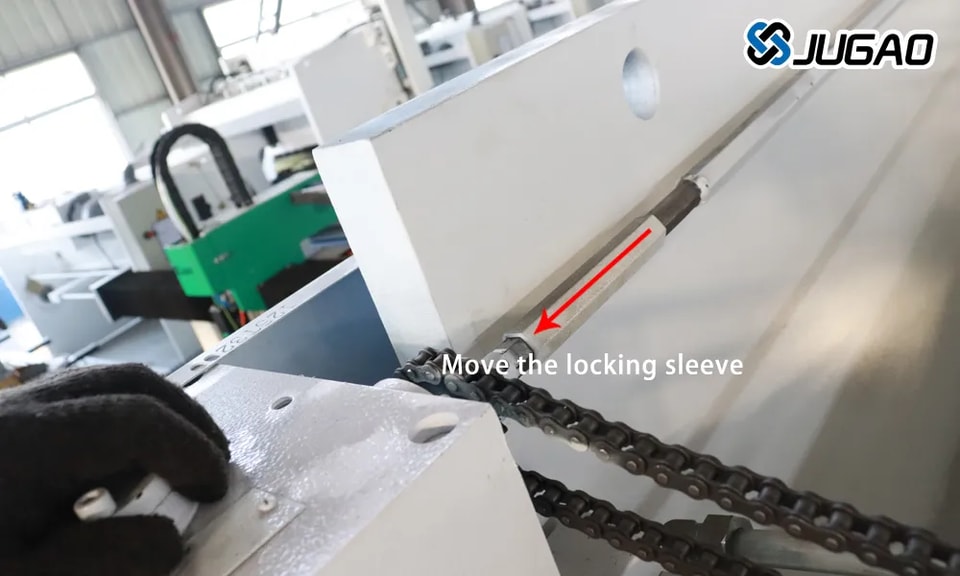

  • Déplacez le manchon de verrouillage :Après le réglage, déplacez le manchon de verrouillage pour garantir la stabilité de la tige de synchronisation.

5. Essai et vérification

• Utilisez des chutes pour effectuer un pli d’essai afin de vérifier si l’angle réel répond aux exigences.

• S’il subsiste un écart, répétez les étapes de réglage jusqu’à atteindre l’angle cible.

6. Contrôle final et maintenance

• Vérifiez que toutes les pièces de réglage sont bien serrées afin d’éviter tout desserrage pendant l’utilisation.

• Contrôlez régulièrement l’état de la tige de synchronisation afin de garantir le maintien durable de l’angle précis.

Précautions

• Faites preuve de patience et de minutie lors du réglage afin d’éviter une rotation excessive qui entraînerait un écart angulaire trop important.

• L’épaisseur de la tôle et le type de matrice influencent l’effet du réglage ; il faut donc adapter l’opération avec souplesse selon les conditions réelles.

• Il est recommandé d’enregistrer les paramètres après chaque réglage afin de faciliter la maintenance et l’optimisation ultérieures.

Grâce aux étapes ci-dessus, vous pouvez résoudre efficacement le problème des angles de pliage incohérents et améliorer la qualité des produits ainsi que l’efficacité de la production.
