Optimisation de la gestion des plis ESA S630 : stratégies clés et conseils pratiques

Table des matières

• Exploiter la fonction Dernier pli

• Tirer le meilleur parti de la page Fonctions de la machine

• Méthodes pratiques d’enregistrement des programmes

• Optimiser les stratégies d’outillage

• Naviguer dans les autres pages de menu

• Utiliser la sélection de programme à distance

• Foire aux questions (FAQ)

◦ Quelles sont les premières étapes pour configurer ESA S630 Bend Management sur une nouvelle machine ?

◦ ESA S630 Bend Management peut-il prendre en charge des programmes de pliage personnalisés ?

◦ Comment utiliser efficacement la sélection de programme à distance avec ESA S630 Bend Management ?

• Conclusion

Pour les professionnels qui souhaitent perfectionner leurs flux de travail de gestion du pliage, le système ESA S630 offre des solutions d’optimisation inégalées. Vous vous demandez peut-être comment appliquer les meilleures pratiques pour maximiser l’efficacité et rationaliser les opérations — ce guide est conçu pour y répondre.

Cet article partage des stratégies concrètes pour exploiter tout le potentiel d’ESA S630 Bend Management. En adoptant ces méthodes, vous transformerez vos opérations de pliage : plus de précision, moins d’arrêts et, au final, une production accrue. Découvrons les étapes qui transforment une gestion du pliage ordinaire en un processus rationalisé et hautement performant.

Exploiter la fonction Dernier pli

Pour améliorer l’efficacité des opérations de pliage, la maîtrise de la fonction « Dernier pli » du système ESA S630 Bend Management est essentielle. Cette fonction agit comme un mécanisme de protection en identifiant le dernier pli d’une section de traitement, évitant ainsi l’insertion involontaire de plis supplémentaires. Utilisée correctement, elle aide les opérateurs à maintenir des séquences de traitement précises et sans erreur — vous pouvez la repérer grâce à l’icône du dernier pli située dans le coin supérieur droit de la figure ci-dessous :

L’intégration de la fonction « Dernier pli » dans votre flux de travail ESA S630 peut améliorer considérablement la précision, en particulier lors de la gestion de séquences de pliage complexes à plusieurs étapes.

Tirer le meilleur parti de la page Fonctions de la machine

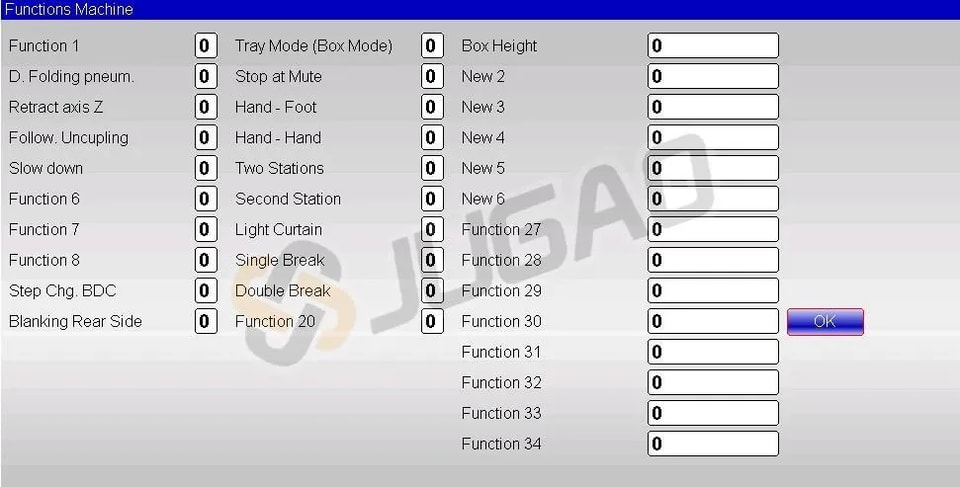

Dans le logiciel ESA S630 Bend Management, la page « Fonctions de la machine » est essentielle pour améliorer le contrôle de la machine pendant le pliage. Ici, les opérateurs peuvent définir des fonctions personnalisées pour chaque pli afin d’adapter les performances à des tâches spécifiques.

Pour accéder à cette fonction : appuyez sur le bouton correspondant sur la page Éditeur, puis sélectionnez l’option 9>> Fonctions de la machine. La fenêtre contextuelle propose une gamme de réglages pour affiner les opérations :

• D. Fonction pneumatique de pliage: Déclenche le relevage pneumatique des outils, garantissant la précision des plis de type boîte hollandaise.

• Fonction de rétraction de l’axe Z: Ajuste les axes Z1 et Z2 en fonction de la « valeur de déviation Z » afin de maintenir la précision de traitement.

• Fonction de désaccouplement du suiveur: Exécute un cycle de libération pour contrôler le mouvement du composant suiveur.

• Fonction de ralentissement: Maintient la descente du coulisseau à faible vitesse, améliorant le contrôle pendant le cycle de pliage.

• Fonction de changement d’étape BDC: Permet des ajustements du pli au point mort bas, améliorant la précision.

• Fonction de masquage du côté arrière: Fonctionne avec les systèmes de sécurité MCS pour désactiver la poutre arrière lorsque nécessaire.

• Mode plateau (mode boîte) et fonctions de hauteur de boîte: Garantissent un pliage sûr des pièces en forme de boîte à l’aide de systèmes « laser safe ».

• Fonction d’arrêt à la mise en sourdinePermet de faire une pause lorsque des changements de vitesse se produisent au sein du système « laser safe ».

• Fonctions main-pied et main-main: Permet d’assurer un contrôle d’arrêt manuel aux points silencieux pour une utilisation flexible.

• Fonctions deux stations et seconde station: Gère le fonctionnement à double pédale lors de l’utilisation du système « laser safe ».

La page « Machine Functions » est essentielle pour un contrôle précis dans ESA S630 Bend Management : elle vous permet d’adapter les opérations aux besoins spécifiques de chaque pièce, garantissant à la fois efficacité et sécurité.

Méthodes pratiques d’enregistrement des programmes

Une gestion efficace des programmes est essentielle au bon fonctionnement d’ESA S630 Bend Management. À partir de la version 10.1, les formats des programmes de travail ont été étendus à 20 fonctions. Bien que la version 10.x prenne en charge les anciens formats de programme, elle ne permet pas la rétrocompatibilité ; vous devrez donc enregistrer les programmes dans des formats compatibles avec les versions précédentes lorsque cela est nécessaire.

Aperçu de l’enregistrement des versions

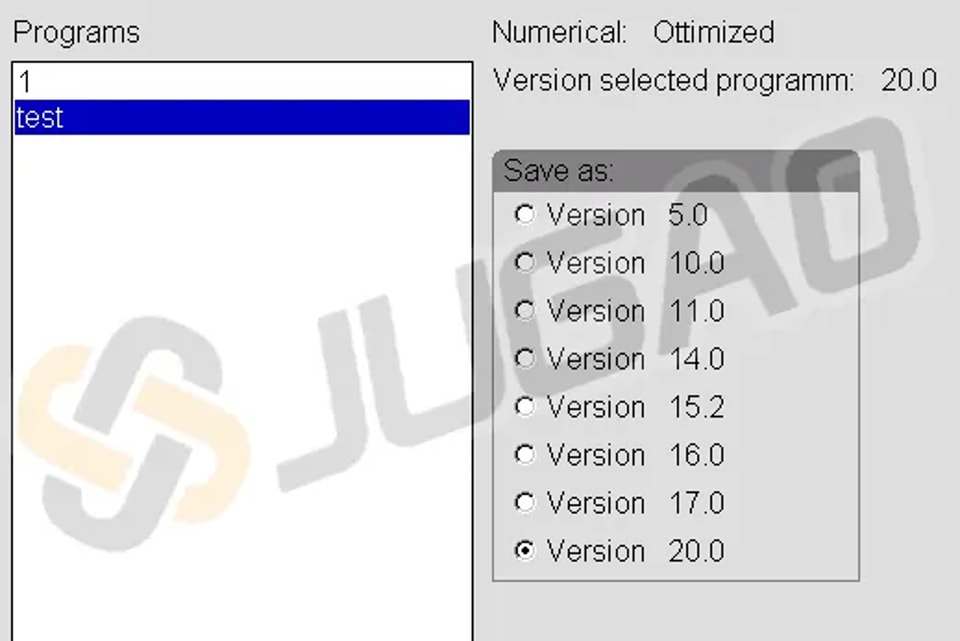

La page d’enregistrement des versions simplifie la gestion des programmes en affichant les programmes en cours, leurs indices de version, des cases à cocher pour sélectionner les versions de sauvegarde cibles, ainsi que des touches de fonction telles que [Save As…] et [Save ALL As…].

Enregistrement d’un programme numérique unique

Pour enregistrer un programme dans un format compatible avec une version antérieure :

1. Accédez à l’interface de la liste des programmes.

2. Cliquez sur [Save Version] pour ouvrir la page d’enregistrement.

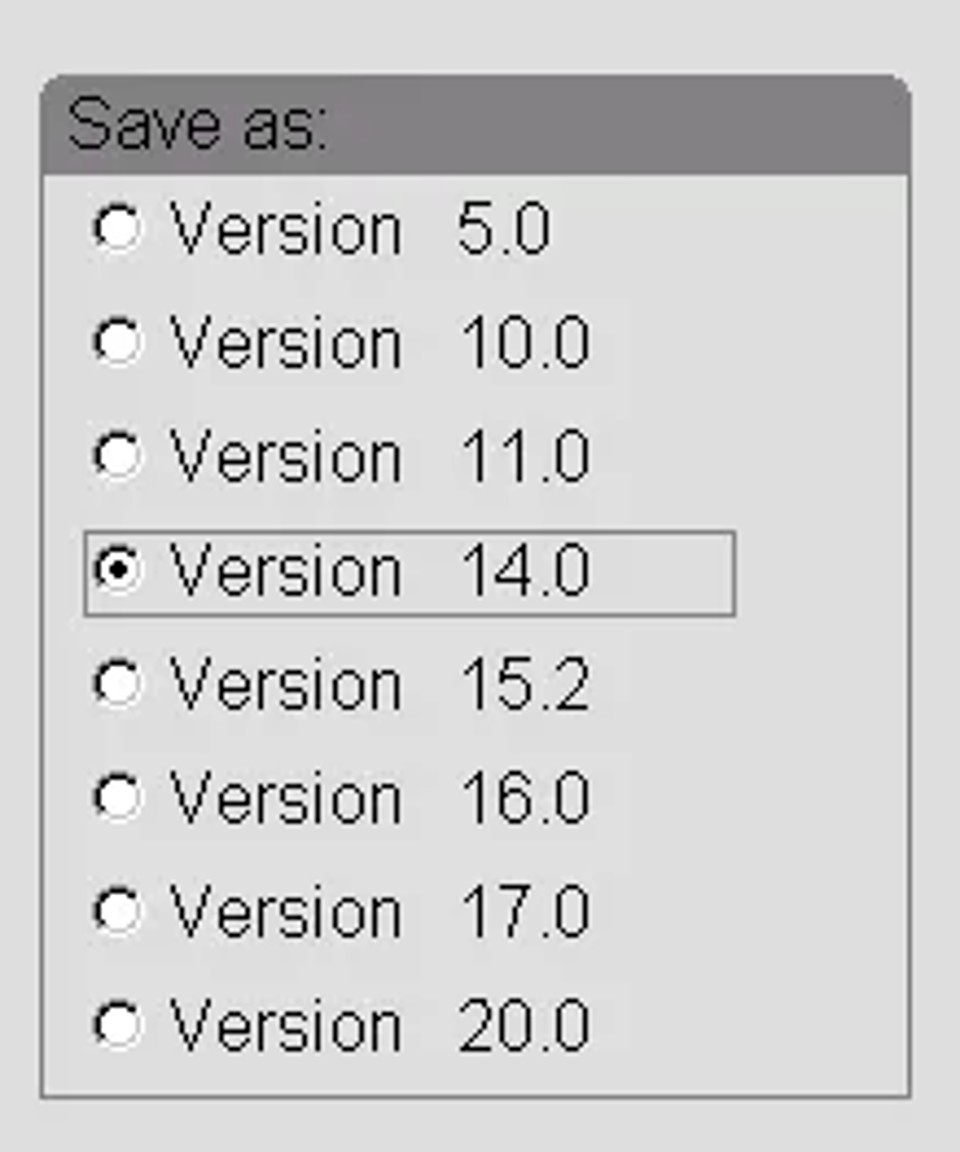

3. Utilisez l’écran tactile pour sélectionner le format souhaité (par exemple, Version 14.0).

4. Appuyez sur [Save As…] pour nommer le programme et terminer l’enregistrement.

Enregistrement de tous les programmes

Pour enregistrer tous les programmes existants en une seule fois :

1. Ouvrez la liste des programmes.

2. Accédez à la page d’enregistrement en cliquant sur [Save Version].

3. Utilisez l’écran tactile pour choisir le format cible (par exemple, Version 14.0).

4. Insérez une clé USB formatée dans la machine.

5. Sélectionnez [Save all As…] pour enregistrer tous les programmes sur la clé USB.

Ces méthodes améliorent la fiabilité et l’efficacité d’ESA S630 Bend Management, en garantissant un accès facile aux programmes et la compatibilité entre différentes versions du système.

Optimiser les stratégies d’outillage

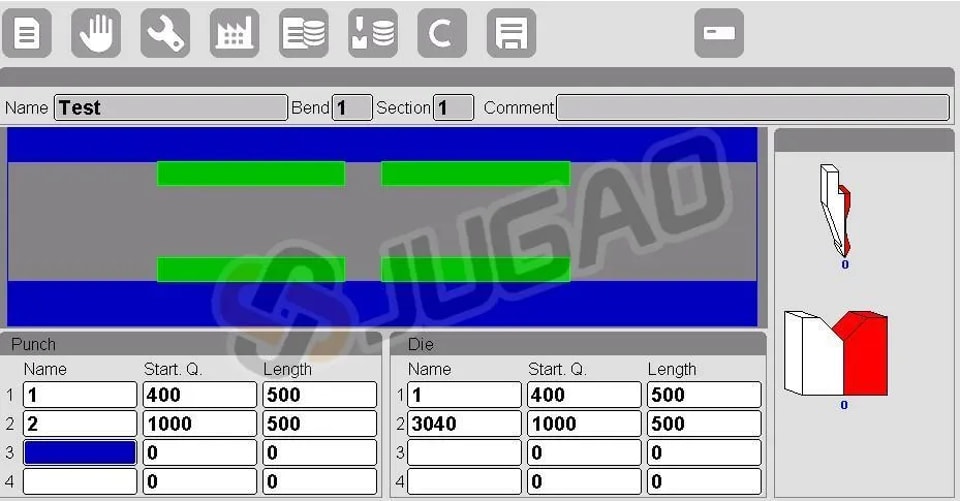

Une utilisation efficace d’ESA S630 Bend Management repose sur une maîtrise de la page « Tooling », qui gère les postes de travail et calcule automatiquement les positions de l’axe Z. Pour ouvrir cette page : allez dans l’éditeur, puis choisissez l’option 11 >> Tooling. L’interface affiche une vue frontale de la machine, où les icônes « Teeth » représentent les outils, et les fenêtres de commande se trouvent sur la droite.

En bas de la page, deux fenêtres clés affichent des informations pour jusqu’à quatre postes de travail, notamment :

• Numéro du poste de travail: Indique quel poste de travail est actif (de 1 à 4).

• Identification de l’outil: Associez les noms des matrices et des poinçons aux outils répertoriés.

• Mesures: Saisissez les dimensions initiales — calculées à partir du point 0 si « Distance 0-inside shoulder » est activé.

• Longueurs d’outil: Saisissez la longueur des outils pour chaque poste de travail.

Grâce à ces fonctionnalités, vous pouvez optimiser ESA S630 Bend Management : sélection précise des outils, maintenance simplifiée et efficacité globale accrue dans le travail des métaux.

Naviguer dans les autres pages de menu

Un fonctionnement fluide d’ESA S630 Bend Management exige de savoir naviguer dans les pages clés du menu. Voici comment utiliser les fonctions essentielles :

Mise hors tension de la NC

Pour arrêter le système CNC en toute sécurité :

1. Appuyez deux fois sur le bouton désigné pour ouvrir le menu.

2. Sélectionnez l’option 5>> Shut Down.

Affichage de la version du logiciel

Pour vérifier les détails du logiciel (y compris la version SW) :

1. Appuyez deux fois sur le bouton désigné pour accéder au menu.

2. Choisissez l’option 6>> Version.

Visualisation ou modification du logo

Pour vérifier ou modifier l’affichage du logo :

1. Appuyez deux fois sur le bouton désigné pour ouvrir le menu.

2. Sélectionnez l’option 7>> Logo.

Maîtriser ces fonctions de base du menu vous assure un contrôle personnalisé et efficace du système ESA S630 Bend Management.

Utiliser la sélection de programme à distance

Pour utiliser le mode de sélection de programme à distance, vous devez d’abord préparer les ressources requises et configurer correctement la CNC. Pour connaître les étapes détaillées de configuration, reportez-vous au manuel des paramètres machine fourni par le fabricant de la machine : cela garantit que le mode fonctionne comme prévu.

Foire aux questions (FAQ)

Quelles sont les premières étapes pour configurer ESA S630 Bend Management sur une nouvelle machine ?

Commencez par consulter le manuel d’utilisation de la machine pour les consignes de configuration initiale. Ensuite, configurez les paramètres CNC afin d’assurer la compatibilité avec ESA S630 Bend Management. Enfin, vérifiez toutes les connexions pour garantir une intégration fluide des programmes et éviter les problèmes d’exploitation.

ESA S630 Bend Management peut-il prendre en charge des programmes de pliage personnalisés ?

Oui, ESA S630 Bend Management est conçu pour gérer des programmes de pliage personnalisés. Vous pouvez configurer la CNC pour accepter ces programmes sur mesure et les exécuter avec précision : cette flexibilité aide à répondre à des besoins de production spécifiques et améliore les capacités globales.

Comment utiliser efficacement la sélection de programme à distance avec ESA S630 Bend Management ?

Pour utiliser efficacement la sélection de programme à distance, préparez d’abord toutes les ressources nécessaires (comme indiqué dans les consignes du fabricant). Ensuite, configurez la CNC conformément aux instructions du manuel des paramètres machine. Une configuration correcte réduit les temps d’arrêt et améliore l’efficacité opérationnelle.

Conclusion

Lors de l’optimisation de ESA S630 Bend Management, un ensemble de stratégies de base peut considérablement améliorer l’efficacité opérationnelle et réduire les temps d’arrêt. En donnant la priorité à une configuration précise, en exploitant la sélection de programme à distance et en assurant une maintenance régulière du système, votre presse plieuse offrira des performances optimales. Ces stratégies se complètent pour fluidifier les opérations de pliage, améliorer la précision et accroître la productivité globale.
