Le rayon de pliage de la tôle est une valeur requise dans les dessins de tôle, et il est difficile de déterminer sa taille dans le traitement réel. En fait, ce rayon de pliage de la tôle est lié à l'épaisseur du matériau, à la pression de la plieuse et à la largeur de l'emplacement de la matrice de pliage. Quelle est la relation spécifique ? Étudions-la aujourd'hui :

Selon l'expérience dans le traitement réel de la tôle : lorsque l'épaisseur de la plaque est généralement inférieure ou égale à 6 mm, le rayon intérieur du pliage de la tôle peut être directement utilisé comme rayon lors du pliage.

Lorsque l'épaisseur de la plaque est supérieure à 6 mm et inférieure à 12 mm, le rayon de pliage intérieur de la plaque est généralement de 1,25 à 1,5 fois l'épaisseur de la plaque. Lorsque l'épaisseur de la plaque est d'au moins 12 mm, le rayon de pliage intérieur de la plaque est généralement de 2 à 3 fois l'épaisseur de la plaque.

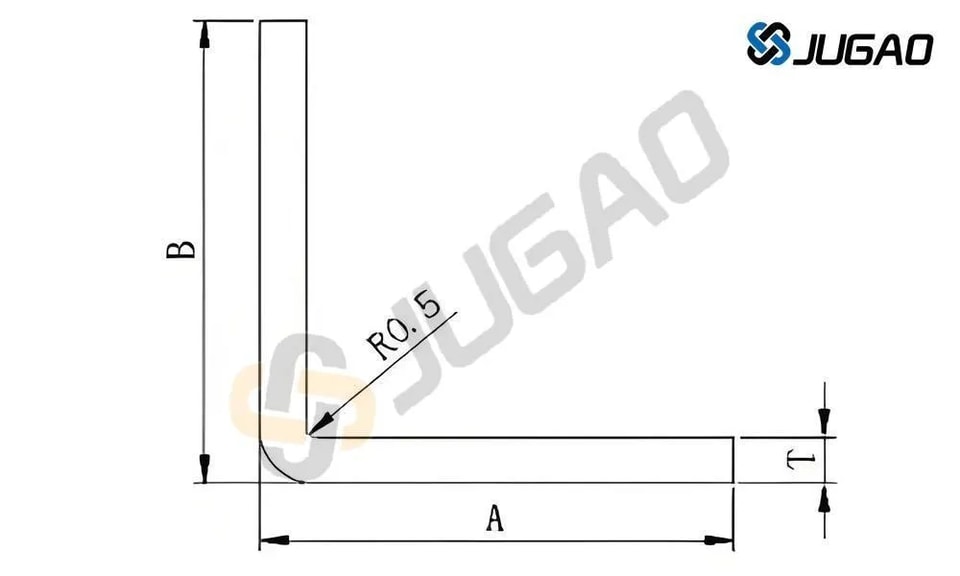

Lorsque le rayon de pliage est R=0,5, l'épaisseur générale de la tôle T est égale à 0,5 mm. Si un rayon supérieur ou inférieur à l'épaisseur de la plaque est requis, une matrice spéciale est nécessaire pour le traitement.

Lorsque le dessin de tôle exige que la tôle soit pliée à 90° et que le rayon de pliage est particulièrement petit, la tôle doit d'abord être rainurée puis pliée. Des matrices supérieure et inférieure spéciales de la plieuse peuvent également être utilisées pour le traitement.

Le rayon de pliage de la tôle est lié à la taille de l'emplacement de la matrice inférieure du moule de pliage.

Grâce à de nombreuses expériences dans le traitement de la tôle, il a été constaté que la largeur de la matrice inférieure du moule de pliage a une certaine relation avec la taille du rayon de pliage. Par exemple : une tôle de 1,0 mm est pliée avec une largeur d'emplacement de 8 mm, donc le rayon de pliage pressé est R1 dans l'état idéal.

Si une largeur d'emplacement de 20 mm est utilisée pour le pliage, puisque la matrice supérieure se déplace vers le bas pendant le pliage, la profondeur de la tôle étirée atteint un certain angle. Ensuite, nous savons que la surface de l'emplacement de 20 mm de large est plus grande que celle de l'emplacement de 8 mm de large. Lors du pliage avec une largeur de 20 mm, la surface d'étirement augmente également et l'angle R augmente également.

Par conséquent, lorsqu'il y a une exigence pour le rayon de pliage de la tôle et qu'il ne nuit pas au moule de la plieuse, nous essayons d'utiliser une rainure étroite pour le pliage. Dans des conditions normales, il est recommandé d'opérer selon le rapport standard d'épaisseur de plaque sur largeur de rainure de 1:8. Le rapport minimum ne peut pas être inférieur à 1:6 pour l'épaisseur de plaque sur largeur de rainure. Le pliage de la tôle peut être légèrement plus petit, et ne peut pas être inférieur à 1:4 pour l'épaisseur de plaque sur largeur de rainure. Suggestion : Si la résistance le permet, il est préférable d'utiliser la méthode de rainurage d'abord puis de pliage pour réaliser un petit rayon de pliage de la tôle.

Le rayon de pliage du traitement de la tôle dépend de l'épaisseur du matériau et de la largeur de l'emplacement de pliage. La méthode simple, pratique et approximative est :

Lorsque l'épaisseur de la tôle n'est pas supérieure à 6 mm, le rayon de pliage intérieur de la tôle peut être directement utilisé comme dimension de l'épaisseur de la tôle lors du pliage. Lorsque l'épaisseur de la tôle est supérieure à 6 mm et inférieure à 12 mm, le rayon de pliage intérieur de la tôle est généralement de 1,25 à 1,5 fois l'épaisseur de la tôle. Lorsque l'épaisseur de la tôle n'est pas inférieure à 12 mm, le rayon de pliage intérieur de la tôle est généralement de 2 à 3 fois l'épaisseur de la tôle.

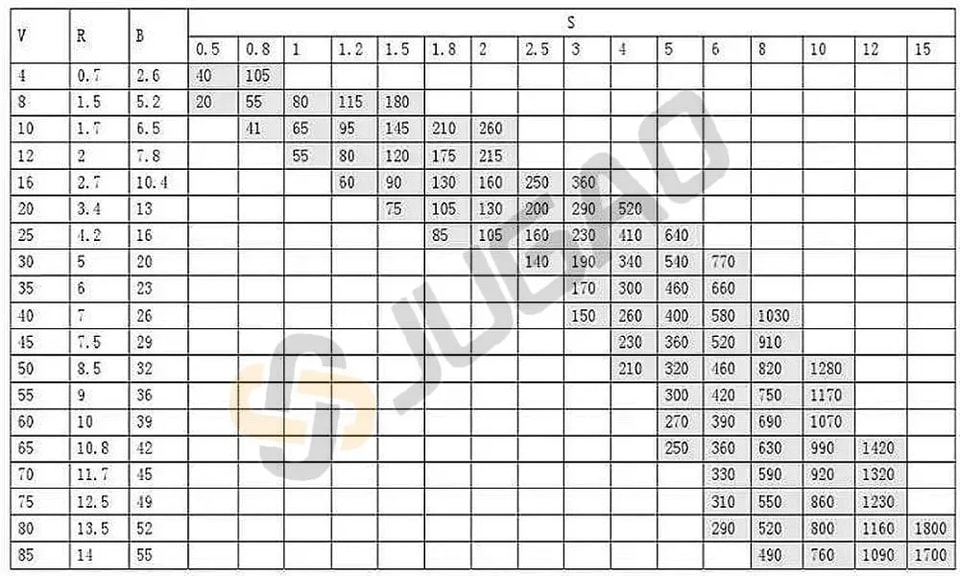

La figure suivante est un tableau de rayon de pliage, de pression et de hauteur de pliage minimale fourni par le fabricant de la plieuse .

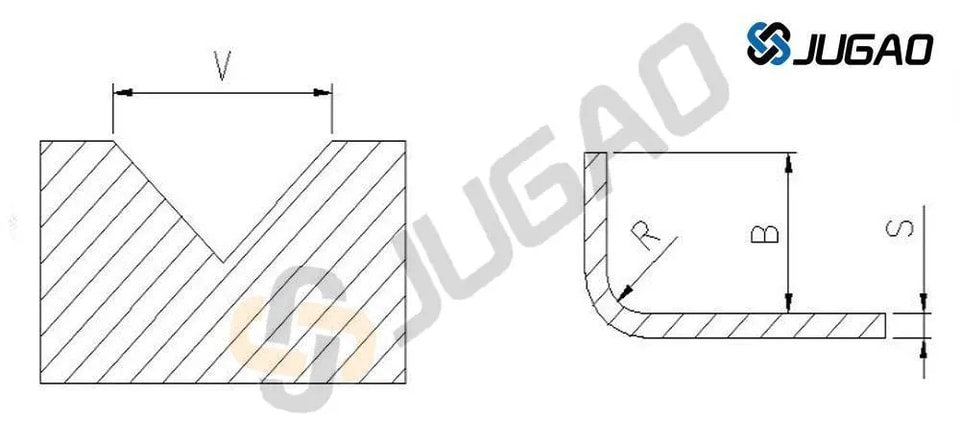

Largeur d'emplacement en V pour le pliage

Rayon de pliage R

Hauteur de pliage minimale B

Épaisseur de la tôle S

Note : Les données en gris dans le tableau sont la pression P (kN/m) requise pour le pliage. La pression maximale de la plieuse est de 1700 kN. Les lames de pliage existantes V=12, 16, 25, 40, 50 sont cinq spécifications. Veuillez vous référer à la lame existante et à la longueur de pliage pour déterminer le pliage

rayon afin de calculer la longueur exacte du matériau déplié.

La description ci-dessus concerne les paramètres de pression et la largeur d'emplacement de pliage d'une certaine plieuse. L'application réelle est calculée et utilisée en fonction de la pression de la plieuse et de l'emplacement de pliage de votre propre usine de traitement de tôle.
