Le rôle central des équipements de pliage de tôle dans la fabrication automobile

Table des matières

• Fonctions essentielles des presses plieuses dans l’industrie automobile
• Processus de formage de précision pour les composants structurels
• Façonnage esthétique des panneaux de carrosserie
• Solutions d’optimisation des performances pour les presses plieuses dédiées à l’automobile
• Percées dans les systèmes CNC intelligents
• Stratégies de maintenance des équipements à long terme
• Solutions aux problèmes courants de pliage dans la fabrication automobile
• Technologie de maîtrise du retour élastique des matériaux
• Sélection des outillages et prévention des défauts
• Solutions haute efficacité pour la production de masse
• FAQ : procédés de pliage dans la fabrication automobile
• Conclusion

Pour les professionnels de la fabrication automobile, l’usinage de précision et une production efficace sont les piliers d’une fabrication de véhicules de haute qualité. Équipement de base dans le formage des métaux, la presse plieuse joue un rôle déterminant dans la production de pièces automobiles. Cet article examine en détail ses applications spécifiques, les stratégies d’optimisation des procédés et les bonnes pratiques pour améliorer l’efficacité de la ligne de production.

Fonctions essentielles des presses plieuses dans l’industrie automobile

Processus de formage de précision pour les composants structurels

Les presses plieuses sont indispensables à la fabrication de pièces structurelles critiques telles que les renforts de châssis, les ensembles de supports et les systèmes de cadre. Ces composants, essentiels à la sécurité, exigent des tolérances dimensionnelles strictes. Équipées de systèmes de commande CNC, les presses plieuses modernes atteignent une précision d’usinage de±0,1 mm, même pour des pliages 3D complexes.

Technologie d’assurance de la régularité en production de masse
Dans les chaînes d’assemblage automobile modernes, la constance sur des dizaines de milliers de pièces est non négociable. Les presses plieuses intelligentes mémorisent des centaines de programmes de pliage, garantissantune répétabilité au millimètre d’un lot à l’autre. Cette stabilité réduit le taux de rebut de plus de30% et accélère les cycles de production.

Façonnage esthétique des panneaux de carrosserie
Au-delà des pièces structurelles, les presses plieuses façonnent des composants esthétiques tels que les ensembles de portes, les capots et les ailes. Ces pièces exigent non seulement une précision dimensionnelle, mais aussi une qualité de surface supérieure àRa 0,8 μm pour répondre aux normes de conception automobile.

Percées dans le traitement des matériaux légers
Pour accompagner l’évolution du secteur vers l’aluminium, les alliages de magnésium et les aciers avancés à haute résistance (AHSS), les presses plieuses intègrent désormais des systèmes d’outillage spécialisés et une commande de pression adaptative. Ces innovations évitent les fissures et les déformations lors du formage des matériaux à haute résistance.

Solutions d’optimisation des performances pour les presses plieuses dédiées à l’automobile

Percées dans les systèmes CNC intelligents
Les systèmes CNC modernes intègrent la compensation automatique d’angle, le positionnement intelligent de la butée arrière et la gestion de bibliothèques d’outils. La surveillance en temps réel de l’effort de pliage et la prévention des collisions réduisent le temps de réglage de50% et portent le taux de conformité au premier passage à98 %+.

Systèmes de formage assistés par laser
Les leaders du secteur utilisent le pliage guidé par laser avec compensation d’angle dynamique. Cette technologie est essentielle pour les pièces 3D complexes comme les tubes de systèmes d’échappement et les bras de suspension.

Stratégies de maintenance des équipements à long terme

Dans les usines automobiles fonctionnant 24 h/24 et 7 j/7, la fiabilité des équipements a un impact direct sur l’efficacité globale des équipements (OEE). Une maintenance scientifique prolonge le temps moyen entre pannes (MTBF) de40 %+.

Protocoles de maintenance par niveau

Entretien quotidien:

• Vérifiez le niveau d’huile hydraulique (maintenir l’huile hydraulique anti-usure H46 à 2/3 du voyant).
• Nettoyez les surfaces des outils (appliquez des revêtements antirouille spécialisés).
• Vérifiez la précision de positionnement (à l’aide d’interféromètres laser).

Maintenance hebdomadaire:

• Lubrifiez les rails de guidage (utilisez une graisse à base de lithium).
• Testez les barrières immatérielles de sécurité (temps de réponse ≤ 0,1 s).
• Validez les programmes CNC (par comparaison avec une MMT).

Solutions aux problèmes courants de pliage dans la fabrication automobile

Technologie de maîtrise du retour élastique des matériaux
Des bases de compensation sont élaborées pour différents matériaux :

• Aluminium 6061: surcintrage de 0,5° à 1,2°.

• Acier haute résistance DP980: surcintrage de 1,8° à 2,5°.
  L’analyse par éléments finis (FEA) prévoit la déformation, avec des valeurs de compensation prédéfinies dans les systèmes CNC.

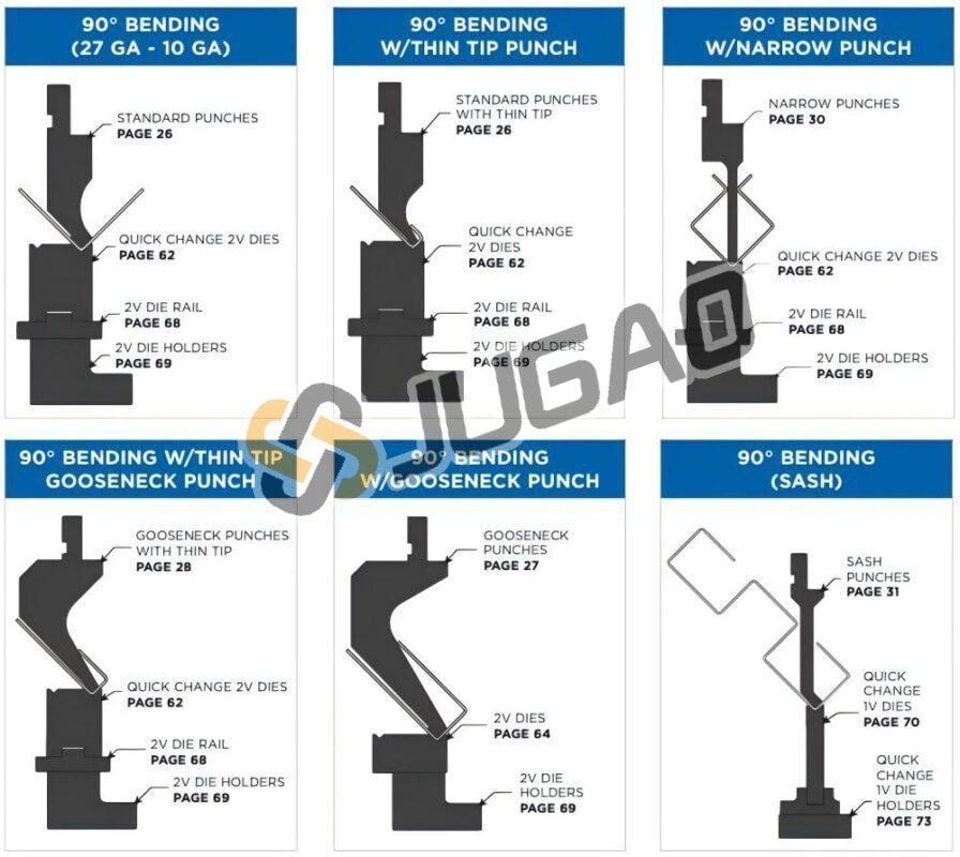

Sélection des outillages et prévention des défauts

Une matrice matériau-épaisseur-outillage garantit des résultats optimaux :

• Acier laminé à froid de 5 mm: matrice V=12 mm.
• Aluminium de 2 mm: rayon de poinçon R=2T.
  L’outillage multistage pour l’acier AHSS élimine les marques de pliage.

Solutions haute efficacité pour la production de masse
Les systèmes d’outillage à changement rapide (réglage en moins de 3 minutes), la gestion des outils par RFID et l’intégration MES permettent une production sans opérateur. Un OEM a atteint85 % de taux d’utilisation des équipementsaprès mise en œuvre.

FAQ : procédés de pliage dans la fabrication automobile

Comment les presses plieuses CNC améliorent-elles l’efficacité de la fabrication automobile ?
Avec des changeurs d’outils automatiques et un logiciel de programmation (compatible avec les données AutoForm), les changements de série prennent30 secondes. Le taux de production des renforts de cadres de portes est passé de120 à 200 unités/heure.

Quels matériaux avancés sont utilisés pour le pliage automobile ?
Au-delà de l’acier laminé à froid DC04, les matériaux courants comprennent :

• Acier biphasé HC420/780DP(limite d’élasticité de 780 MPa).
• Aluminium série 6000(allongement de 18 %).
• Alliage de magnésium AZ31B(nécessite un préchauffage à 200 °C).

Quel est le cycle de remplacement des outillages pour la production de masse ?
Mettez en place un système de gestion de la durée de vie des outils :

• Outils en acier standard : réaffûtage tous les 100 000 cycles.
• Outils en carbure : durée de vie supérieure à 5 millions de cycles.
  Des alertes de surveillance des vibrations signalent la fatigue critique des outils.

Comment traiter des tôles ultra-fines (<0,6 mm) ?
Utilisez des presses plieuses servo-électriques de précision (précision de ±0,01 mm) avec des outils en polyuréthane (dureté 90 Shore A). Un fabricant de véhicules électriques a obtenuune production de boîtiers de batterie de 0,4 mmà l’aide de tables de travail sous vide.

Conclusion

Les équipements de pliage de tôle restent au cœur de la fabrication automobile, en favorisant les avancées liées aux tendances du véhicule léger et du véhicule électrique. Grâce à des innovations telles que la surveillance à distance via l’IoT industriel et le pliage assisté par formage à chaud, ces machines continuent d’évoluer. Pour des solutions de pliage spécifiques à l’automobile ou un accompagnement en optimisation de procédé, contactez notre équipe d’ingénierie. Consultez notre bibliothèque de ressources techniques pour découvrir les dernièresLivre blanc sur le traitement de la tôle automobile.
