Le rôle crucial des rideaux lumineux de sécurité dans les presses plieuses hydrauliques CNC

Dans la fabrication métallique moderne, les presses plieuses hydrauliques CNC représentent à la fois un puissant outil de production et un important défi en matière de sécurité. Parmi les différentes mesures de protection disponibles, les rideaux lumineux de sécurité sont devenus un composant indispensable pour la protection des opérateurs. Ces dispositifs de protection électrosensibles avancés (ESPE) créent une barrière de sécurité invisible qui arrête instantanément le fonctionnement de la machine en cas d’intrusion, évitant ainsi des blessures potentiellement catastrophiques.

Fonctionnement des rideaux lumineux de sécurité

Un système de rideau lumineux de sécurité se compose de deux éléments principaux :

1. Unité émettriceProjette un ensemble de faisceaux infrarouges synchronisés

2. Unité réceptriceDétecte l’intégrité du faisceau lumineux

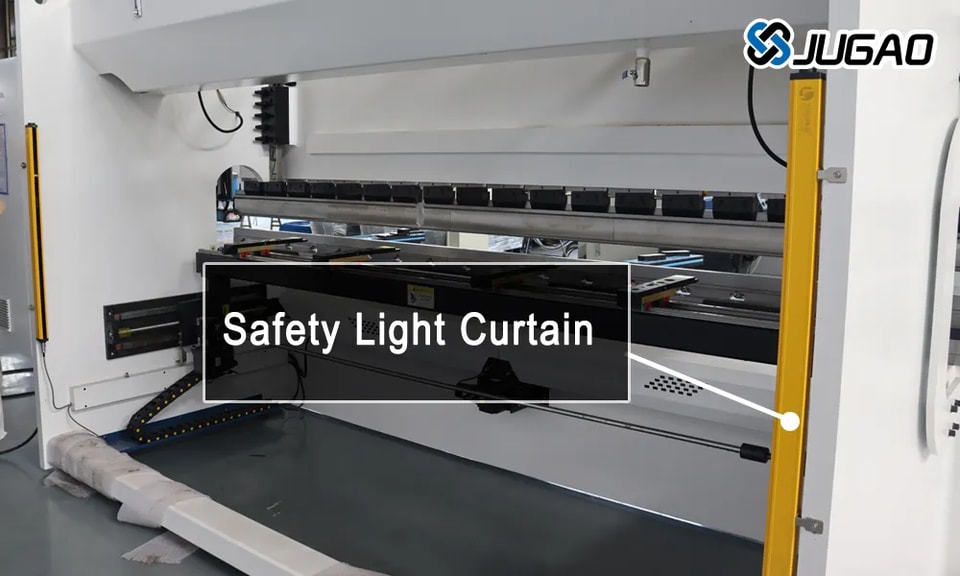

Lorsqu’ils sont installés sur une presse plieuse hydraulique CNC, ces composants établissent un champ de détection protecteur autour de la zone dangereuse. Le système surveille en continu ce champ à haute fréquence (généralement 500 à 2 000 Hz). Si un objet interrompt les faisceaux lumineux — qu’il s’agisse de la main d’un opérateur, d’un outil ou d’un autre corps étranger — le système déclenche immédiatement une réponse de sécurité :

1. Envoie un signal d’arrêt au système de commande de sécurité de la machine

2. Active le mécanisme de freinage dynamique de la presse plieuse

3. Maintient l’état d’arrêt jusqu’à réarmement manuel

Un rideau immatériel de sécurité est un type de dispositif de protection photoélectrique qui permet d’éviter les accidents de sécurité causés par les opérateurs ou d’autres personnes s’approchant des machines en fonctionnement.

Principaux avantages opérationnels

Les rideaux immatériels de sécurité modernes offrent plusieurs avantages essentiels pour les applications de presse plieuse :

1. Protection renforcée du personnel

l Prévient les blessures par écrasement pendant le cycle de pliage

l Supprime le besoin de protections physiques pouvant gêner le flux de travail

l Conforme aux normes de sécurité ISO 13855 pour le positionnement

2. Productivité de production améliorée

l Permet un accès plus rapproché de l’opérateur qu’avec des barrières mécaniques

l Permet une mise en place et une manutention des matériaux plus rapides

l Réduit les temps d’arrêt par rapport aux systèmes de sécurité traditionnels

3. Fonctions de sécurité avancées

l Circuit d’autocontrôle pour une surveillance continue de la fiabilité

l Fonction de muting pour la manutention automatisée des matériaux

l Zones d’arrêt en cascade pour différents niveaux de risque

Spécifications techniques

Considérations de mise en œuvre

Une installation correcte nécessite de prêter attention à plusieurs facteurs critiques :

1. Positionnement: Doit maintenir une distance de sécurité minimale conformément aux calculs de l’ISO 13855

2. AlignementUn alignement précis préalable garantit une détection continue du faisceau

3. IntégrationDoit être interfacé avec le relais de sécurité ou l’automate programmable (PLC) de la machine

4. EssaisContrôles fonctionnels réguliers, y compris des cycles de test quotidiens

Les barrières immatérielles de sécurité pour presses plieuses hydrauliques CNC servent de dispositif de protection, garantissant la sécurité de l’opérateur en détectant les obstacles. Elles arrêtent immédiatement la machine si une personne ou un objet est détecté, ce qui réduit les accidents et améliore l’efficacité opérationnelle. L’émetteur envoie des faisceaux lumineux au récepteur situé à l’autre extrémité, puis la zone de protection se forme. Dès qu’une obstruction (comme le doigt de l’opérateur ou tout autre élément inattendu) pénètre dans la zone de protection, la barrière immatérielle envoie immédiatement un signal au contrôleur et arrête simultanément le mouvement du coulisseau.

Conclusion

Les barrières immatérielles de sécurité représentent une solution d’ingénierie sophistiquée qui comble l’écart entre productivité et protection de l’opérateur dans les opérations de presse plieuse hydraulique CNC. En mettant en œuvre ces systèmes, les fabricants peuvent obtenir :

l La conformité aux normes internationales de sécurité (ISO 12100, ISO 13849)

l La réduction des accidents du travail et des coûts associés

l Une efficacité opérationnelle améliorée grâce à une conception de sécurité intelligente

Pour des performances optimales, consultez toujours des spécialistes de la sécurité afin de garantir un choix, une installation et une maintenance appropriés du système en fonction de la configuration spécifique de votre presse plieuse et de vos exigences opérationnelles.
