La base de données ESA S630 améliore vos capacités de programmation

Si vous souhaitez renforcer vos capacités de programmation avec la base de données ESA S630, vous êtes au bon endroit. Dans cet article, nous allons voir comment la base de données ESA S630 peut transformer vos projets de programmation.

En explorant ses fonctionnalités, vous apprendrez à exploiter cette base de données tout son potentiel, afin d’améliorer l’efficacité et d’obtenir de meilleurs résultats dans vos travaux de développement. Que vous soyez programmeur expérimenté ou débutant, la maîtrise de la base de données ESA S630 vous fournira les outils nécessaires pour faire passer vos projets de codage au niveau supérieur.

Comprendre les données de travail

Avec la base de données ESA S630, vous pouvez optimiser votre programmation en accédant facilement aux données de travail essentielles, telles que le TDC absolu, le Mute et le point de pincement d’un pli.

Appuyez simplement sur le bouton pour ouvrir le menu, sélectionnez l’élément 7 >> Informations sur le travail, et une fenêtre affichera ces paramètres clés. Pour quitter, appuyez simplement sur [OK]. Exploiter ces fonctionnalités de la base de données ESA S630 garantit précision et efficacité dans tous vos projets.

Exécution d’un programme en mode automatique

Une fois qu’un programme numérique ou un programme graphique calculé a été défini, vous pouvez l’exécuter automatiquement.

Le mode automatique peut être activé en appuyant sur ce bouton

Page graphique automatique:

l Accès :Affichez la page graphique automatique des programmes graphiques calculés en appuyant sur[Graphique].

l Fenêtre principale :Affiche les pièces de la machine, les conceptions du poinçon et de la matrice, ainsi que l’état de la pièce avant et après le pliage.

l Fenêtre d’orientation :Guide l’orientation de la pièce pour chaque pli, en indiquant les rotations nécessaires.

l Fenêtre de progression :Affiche les données de pliage en cours, le nombre de pièces et le développement de la tôle.

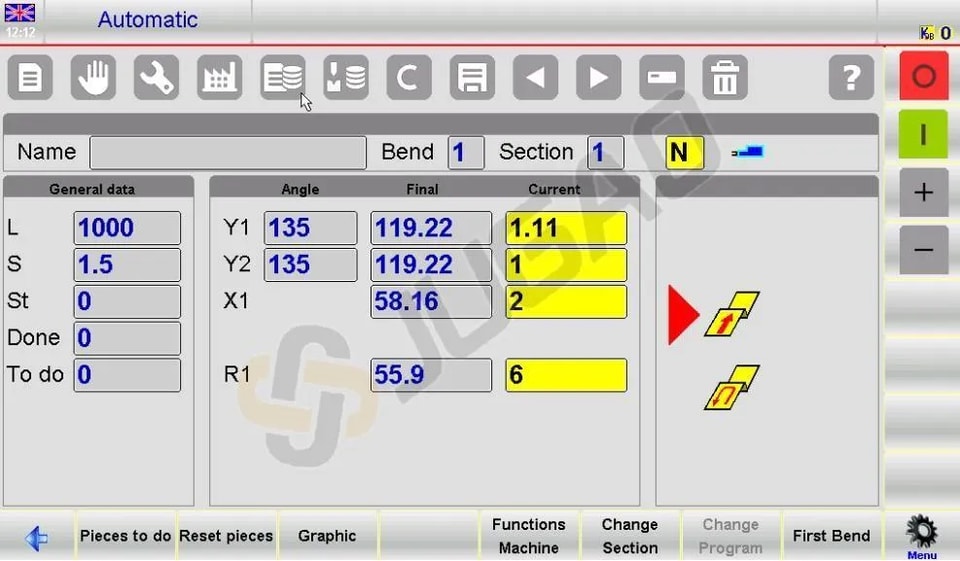

Page numérique automatique:

l Affichage du programme numérique :Accédez à la fois aux paramètres numériques et aux quotas d’axes actuels. Le mode automatique préserve l’intégrité des données en empêchant toute modification.

l Lisibilité améliorée :Agrandissez facilement la taille des caractères pour une meilleure visibilité des hauteurs d’axes, idéal pour gérer des données volumineuses.

l Affichage flexible :Basculez entre les tailles de caractères double et simple d’un simple appui sur un bouton pour une expérience d’affichage personnalisée.

Réalisation du cycle automatique

Appuyez sur ce bouton pour lancer le cycle automatique, qui positionne les axes de butée arrière pour le processus de pliage.

Appuyez sur lapédale vers le bas pour abaisser le coulisseau et réaliser le pliage, garantissant des résultats précis et constants. Après chaque pliage, le coulisseau revient automatiquement, et les axes de butée arrière se repositionnent pour le pliage suivant. Une fois tous les pliages programmés terminés, le cycle redémarre sans interruption à partir du premier pliage pour les opérations en continu.

Premier pliage

Sélectionnez[Premier pliage] pour établir la référence de tous les pliages suivants dans la base de données ESA S630.

Exécution sur pièce témoin

l Ajustements: La base de données ESA S630 fournit des valeurs théoriques. En raison d’éventuelles imperfections de la tôle, des corrections peuvent être nécessaires.

l Corrections semi-automatiques:

 Utilisez la page SEMIAUTOMATIC pour les pièces témoins.

 Apportez des corrections étape par étape à l’angle ou à la longueur du pli. Les modifications sont répercutées dans le programme.

l Procédure automatique:

1. Utilisez la page AUTOMATIC pour les procédures de correction.

2. Positionnez les butées arrière et exécutez le pliage.

3. Mesurez et corrigez la longueur et l’angle du pli si nécessaire.

4. Saisissez les corrections dans la colonne appropriée : «Pièce », «Section » ou «Plier“.

Configuration des données de correction avec la base de données ESA S630

Voici un guide concis pour configurer efficacement les données de correction à l’aide de la base de données ESA S630, afin de garantir une exécution précise et exacte de vos projets.

l Saisie des données de correction :

 Pour les axes de butée arrière, saisissez les données de correction en millimètres (mm), et pour les angles de pliage, utilisez les degrés.

 Exemple : saisissez +2,0° pour un pli fermé de 2° ou -2,0° si un pli est ouvert du même écart.

l Ajustement de la longueur du pli :

 Si la longueur du pli est inférieure à la valeur souhaitée, saisissez une valeur positive dans leCorr. X1 champ.

 Si elle est supérieure, saisissez une valeur négative correspondant à l’écart constaté.

l Corrections séquentielles :

 Les corrections successives sont cumulatives ; la dernière valeur saisie s’ajoute aux précédentes.

 Exemple : si la correction initiale est de +3,0° mais qu’un ajustement reste nécessaire, une correction supplémentaire de 1,0° est requise.

l Ajustements individuels des vérins :

 Corrigez les angles séparément pour les vérins Y1 et Y2.

 Les corrections générales appliquent le même réglage d’angle aux deux vérins.

l Avantages des corrections de pas et de pièce :

 Corrigez simultanément les données de pas et de pièce à la même étape.

 Exemple : combinez une correction de pas de -2,0° avec une correction de pièce de -1,0° pour obtenir un total de -3,0°.

Étapes pour une correction réussie :

1. Appuyez sur ce bouton pour repositionner les axes de butée arrière après correction

2. Effectuez à nouveau le pliage et vérifiez sa précision.

3. Si c’est correct, poursuivez avec tous les pliages dans le programme ESA S630 Database à l’aide des boutons de navigation. Si ce n’est pas correct, ajustez davantage les données du pliage en cours.

Une fois les corrections de tous les pliages dans ESA S630 Database finalisées :

l Lancez le cycle automatique pour le pliage sélectionné en appuyant sur .

l Découvrez de nouvelles méthodes de réglage des corrections, comme indiqué dans la documentation.

Exploitez toute la puissance de la base de données ESA S630 Database pour garantir la précision de vos tâches de programmation, réduire les erreurs et améliorer la qualité globale du projet.

Comment supprimer les données de correction:

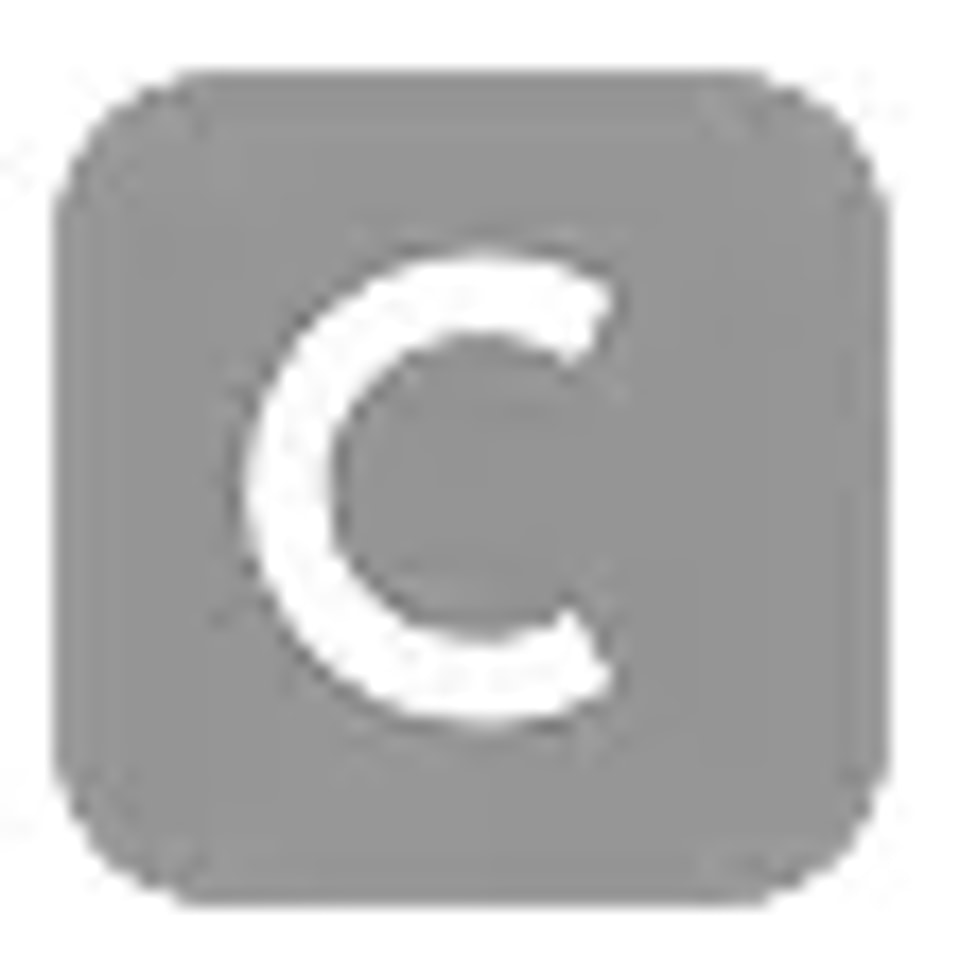

Pour supprimer les modifications apportées aux corrections, appuyez sur la touche [Annuler correction]. Les valeurs présentes à l’ouverture de la page seront restaurées.

Utilisation d’une base de données (optionnel)

Informations générales

La base de données utilise une interpolation linéaire pour compléter les valeurs théoriques de correction des pliages pour lesquels aucune correction n’a été enregistrée auparavant. Cela garantit des performances constantes selon les différents types de pliage, tout en améliorant continuellement l’apprentissage automatique.

Chaque ESA S630 Database se compose de plusieurs tables, chacune correspondant à des matériaux spécifiques. Personnalisez la base de données en sélectionnant différents champs, comme l’angle de pliage, la largeur de tôle et la largeur de V, lors de sa configuration.

Les champs sont classés en champs clés pour l’identification unique des enregistrements et en champs de correction pour stocker les valeurs de correction associées. Des propriétés telles que l’ordre de tri et les paramètres d’interpolation améliorent l’efficacité de la recherche dans la base de données.

Exemple de base de données

Un exemple de base de données appelée FERO sera présenté dans ce document.

La structure de la base de données FERO se compose de 6 champs, 4 clés, et 2 valeurs de correction:

– (*)Angle de pliage

– (*)Largeur de la tôle

– (*)Épaisseur de la tôle

– (*)Outils

– Correction des valeurs Y

Les astérisques (*) indiquent leschampsclés, les champs restants représentent lescorrectionsacquises.

Les tables

Chaque table est identifiée par le numéro du matériau correspondant (de 1 à 99). Il est également possible d’associer un texte descriptif à la table.

Toutes les corrections acquises au fil du temps pour ce matériau spécifique sont également enregistrées dans chacune des tables.

Chaque table générée dans une base de données hérite de sa structure, c’est-à-dire des mêmes champs clés et de correction ainsi que de leurs propriétés relatives.

Comment utiliser la base de données Kvara

Activation de la base de données Kvara:

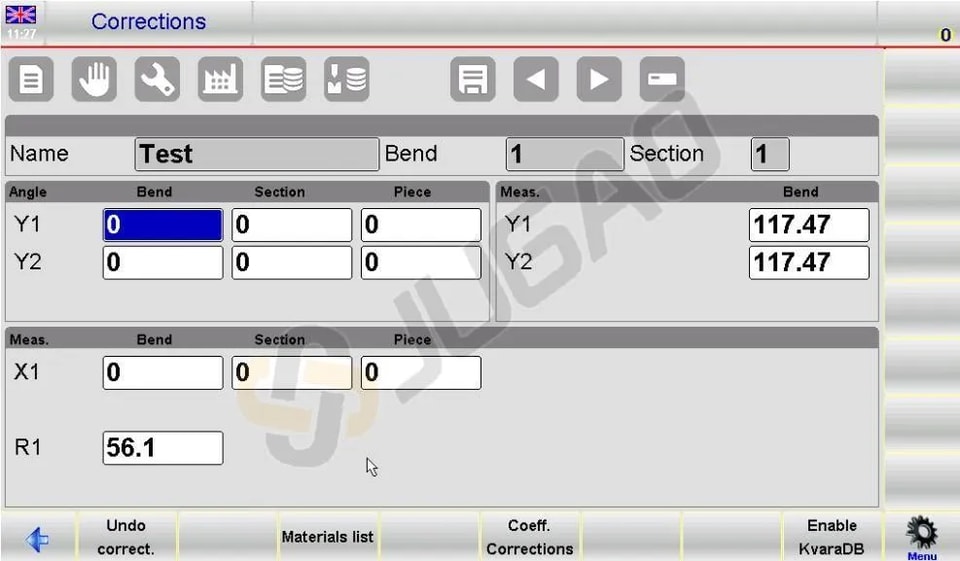

1. Accédez à la page CORRECTIONS: Commencez par accéder à la pageCORRECTIONSpour gérer vos corrections.

2. Activation des fonctionnalités de base de données: Utilisez[Activer KvaraDB]et[Désactiver KvaraDB]pour activer ou désactiver la base de données. Une icône apparaîtra lorsqu’elle sera activée.

3. Acquisition des corrections: Lorsqu’elle est activée, la base de données ESA S630 permet l’acquisition automatique des corrections sur l’ÉDITEUR, AUTOMATIQUE, SEMIAUTOMATIQUE, et sur les pagesCORRECTIONS.

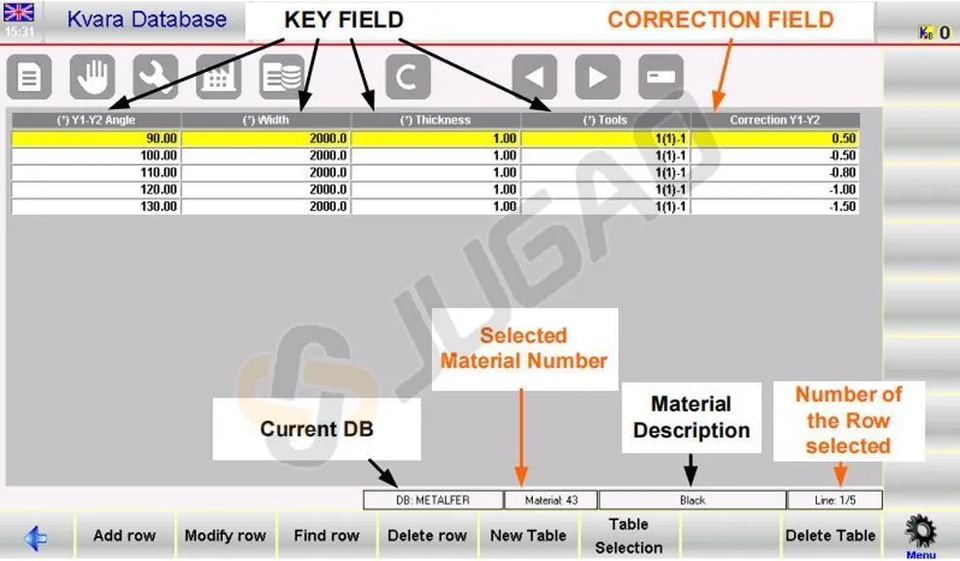

Navigation dans la base de données Kvara:

l Accédez à la base de données: Entrez dans la base de données Kvara via la page Corrections pour gérer les paramètres et les champs.

l Tables des matériaux: Affichez les données sous forme de tableau, en montrant la table du matériau actuel ou, à défaut, la première table disponible.

Structure de la base de données:

l Configuration des champs:

 Champs clés (4): Angle de pliage, largeur, épaisseur de la tôle et outils utilisés.

 Champ de correction (1): Correction des valeurs Y.

l Champ des outils: Indique le nom de la matrice, le numéro de la matrice en V et le poinçon (par exemple, « B(1)-1» signifie matrice «B», matrice en V «1» et poinçon «1»).

En suivant ces étapes, vous pouvez gérer efficacement les corrections et optimiser les processus à l’aide de la base de données ESA S630.

Opérations dans les tableaux

Sélection et suppression de lignes:

l Touchez directement une ligne du tableau pour la sélectionner dans la base de données ESA S630.

l Naviguez entre les tables à l’aide des boutons fléchés.

l Supprimez une table en appuyant sur le bouton de suppression et en confirmant avec «OUI.”

Actions des touches de fonction:

[Ajouter une ligne]: Ajoutez une nouvelle ligne pour améliorer la gestion des données.

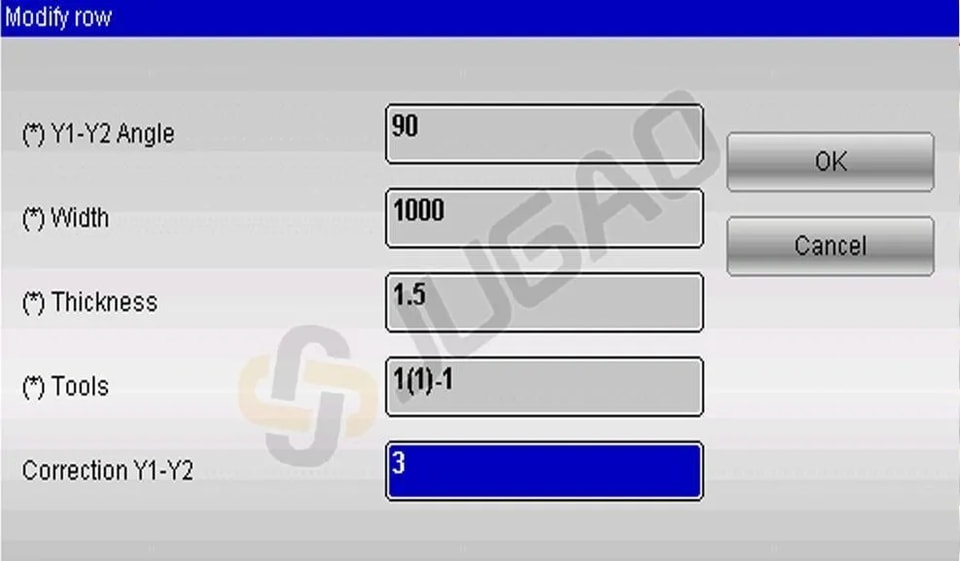

[Modifier une ligne]: Mettez à jour les lignes sélectionnées avec de nouvelles corrections de données.

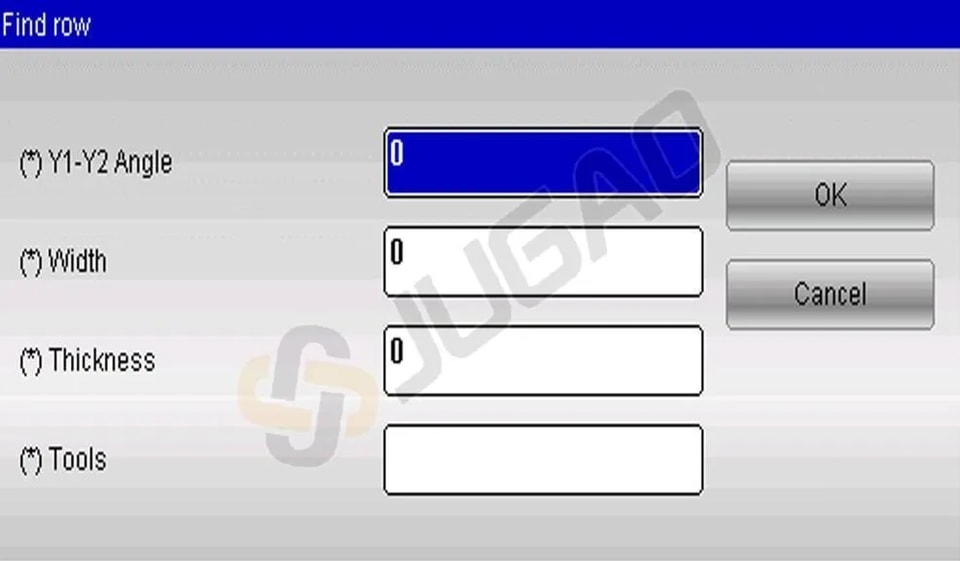

[Rechercher une ligne]: Recherchez les lignes correspondant aux valeurs de clé saisies.

[Supprimer une ligne]: Supprimez la ligne sélectionnée de la table.

Sélection et propriétés de la table:

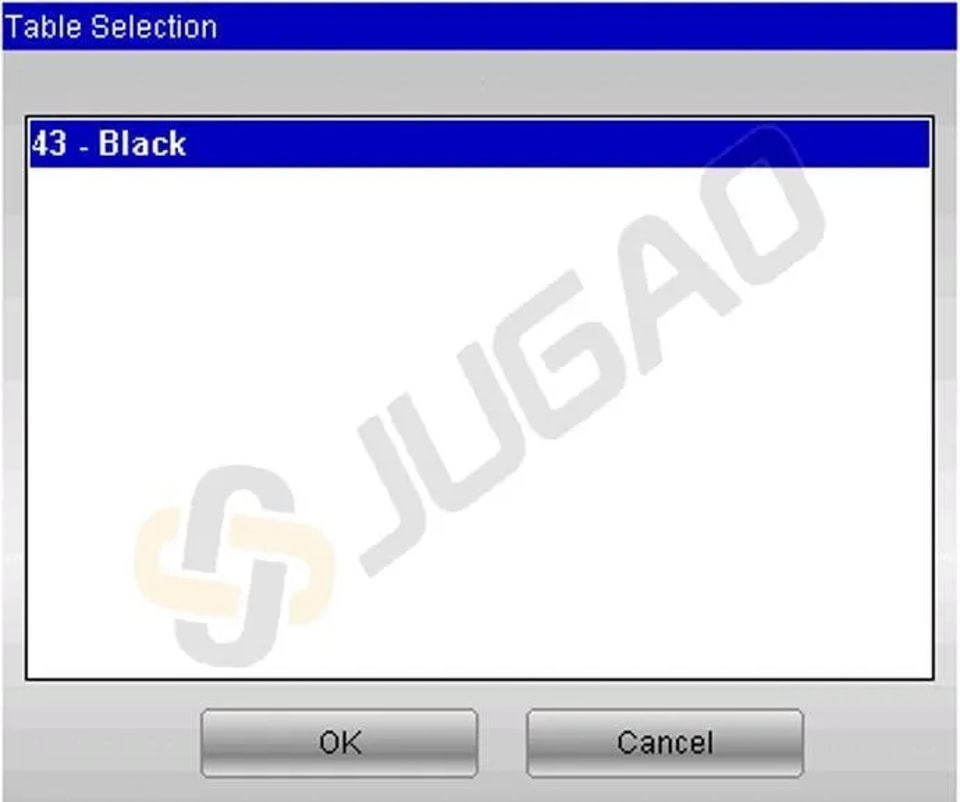

[Sélection de table]: Choisissez une table dans une liste en appuyant dessus puis en confirmant avec [Ok].

[Propriétés de la table matérielle]: Ajustez des propriétés telles que les types de champs sans modifier la structure de la table.

[Modifier le nom de la table]: Renommez la désignation du matériau pour plus de clarté.

[Enregistrer la table sous…]: Enregistrez la table avec un nouveau code et une nouvelle description.

Utilisation des bases de données

Voici les descriptions de toutes les opérations pouvant être effectuées sur les bases de données. L’accès aux fonctions suivantes est possible depuis le menu Système, qui s’ouvre lorsque vous appuyez sur le bouton de menu.

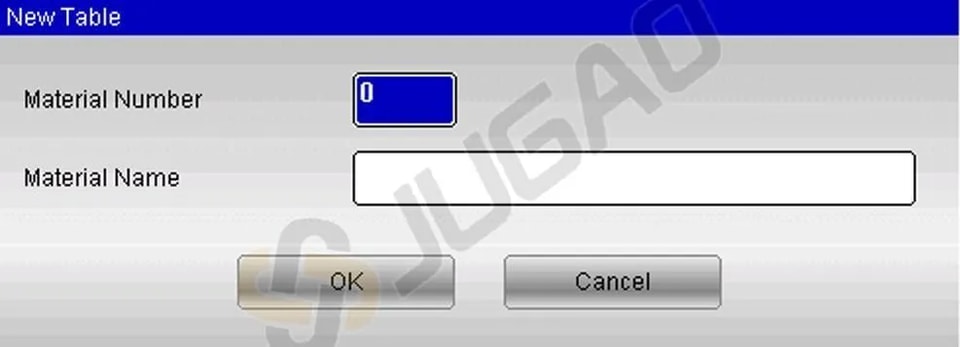

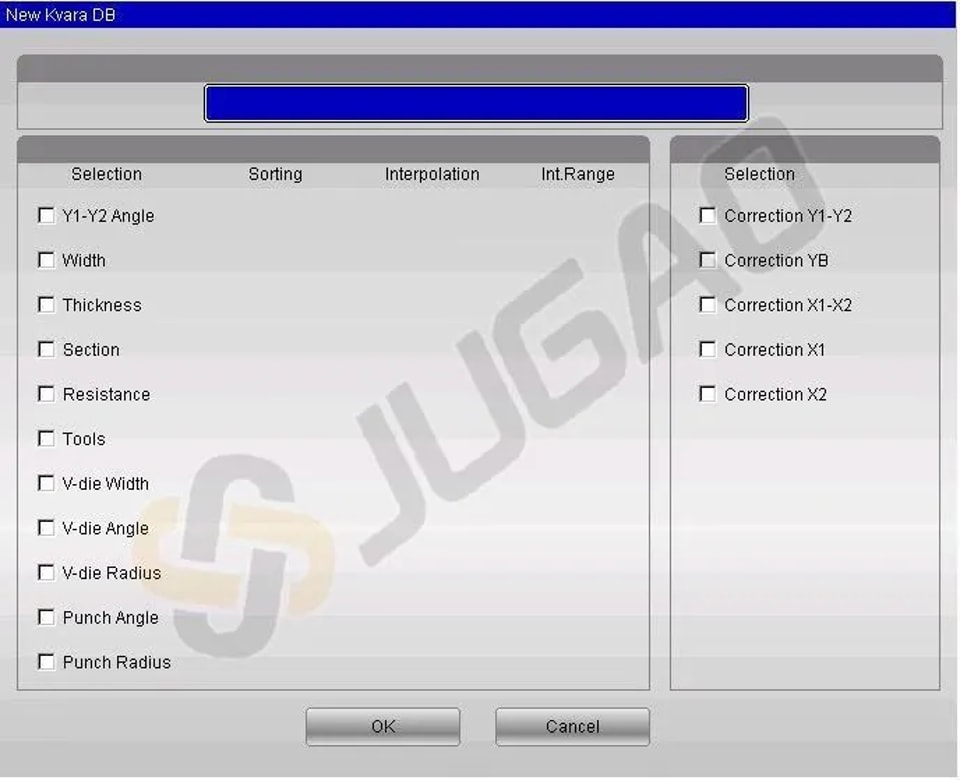

0>> Créer une nouvelle base de données: Créez sans effort une nouvelle instance de la base de données ESA S630, que vous pouvez personnaliser selon vos besoins. Cela comprend le nom de la base de données, la sélection des clés et la définition des paramètres de correction. Vous pouvez également configurer des propriétés telles que l’index de tri et les réglages d’interpolation afin d’améliorer la précision de la récupération des données.

1>> Désactiver les corrections: Supprimez certaines corrections de la base de données, en vous concentrant uniquement sur les ajustements nécessaires.

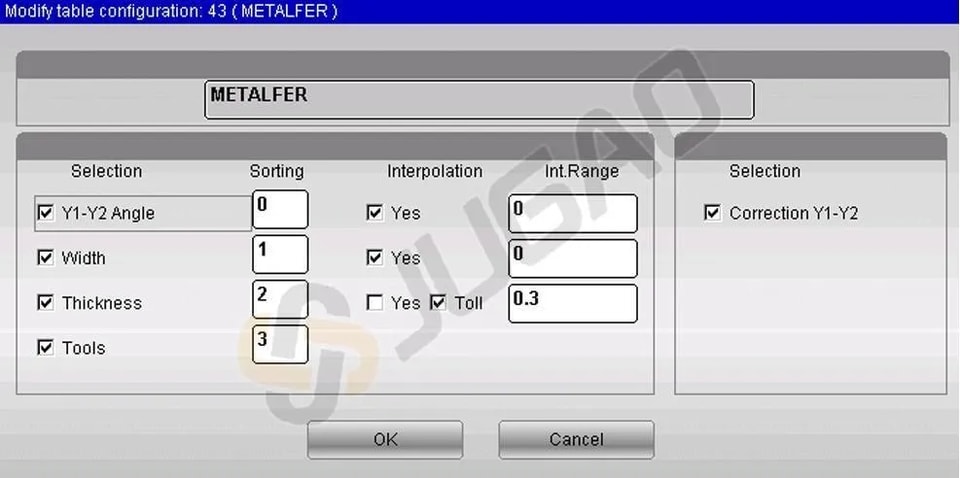

2>> Modifier les paramètres de la base de données: Ajustez l’organisation des clés et les paramètres d’interpolation dans l’ensemble des tables pour un traitement cohérent des données.

3>> Supprimer la base de données: Supprimez les bases de données inutiles du système pour une gestion des données plus fluide.

4>> Sélection de la base de données: Choisissez facilement la base de données la plus adaptée à vos tâches en cours.

5>> Enregistrer la base de données actuelle: Sauvegardez votre base de données actuelle sur un périphérique USB pour plus de sécurité et de portabilité.

6>> Enregistrer toutes les bases de données: Enregistrez toutes les bases de données sur un périphérique USB, afin de protéger l’ensemble de votre jeu de données.

7>> Charger toutes les bases de données: Importez rapidement toutes les bases de données enregistrées dans le système, en maintenant la continuité et l’accessibilité des données.

Gestion des corrections

Obtention des valeurs de correction

Saisie simplifiée des corrections :

l Activez la fonctionnalité Base de données Kvara dans la base ESA S630 pour acquérir facilement les corrections depuisÉDITEUR, CORRECTIONSouSEMIAUTOMATIQUE.

l Utilisez la touche[Insérer dans KvaraDB]touche de fonction pour enregistrer les corrections dans le tableau des matériaux correspondant. Si la table n’existe pas, vous serez invité à la créer.

Éviter les doublons :Si vous ressaisissez une valeur existante, le système vous demandera si vous souhaitez remplacer l’ancienne valeur afin de maintenir la précision.

Mode d’autoapprentissage pour plus d’efficacité :Activez le mode d’autoapprentissage pour capturer automatiquement les corrections sans avoir à utiliser[Insérer dans KvaraDB]chaque fois. Ce mode est idéal pour les nouvelles configurations de base de données.

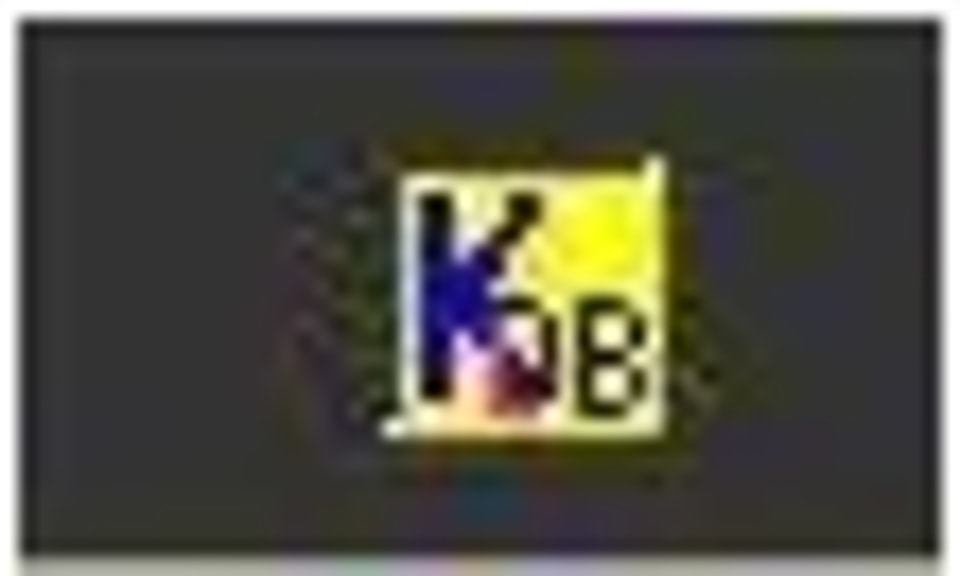

Appuyez sur la[Activer l’autoapprentissage. KDB]touche : l’icône d’activation de KvaraDB s’affichera dans le coin supérieur droit :

KvaraDB activé en mode normal

KvaraDB activée en mode d’autoapprentissage

Utilisation des valeurs de correction

Intégration automatique des corrections

Une fois la base de données Kvara activée, les valeurs de correction sont automatiquement recherchées et appliquées dans les programmes numériques et graphiques. Toute modification des données clés dans l’Éditeuroupages semiautomatiquesdemandent au système de récupérer les corrections correspondantes.

Interpolation des données

La base de données effectue une interpolation linéaire pour compléter les données de correction manquantes. Elle calcule une moyenne lorsque des enregistrements de valeurs supérieures et inférieures sont trouvés. Vous pouvez définir la plage d’interpolation, qui détermine la distance entre ces enregistrements.

Tolérance d’épaisseur

Utilisez la tolérance d’épaisseur pour appliquer les corrections de la base de données aux pliages présentant des épaisseurs légèrement différentes. Les corrections ne sont effectuées que lorsqu’une épaisseur comprise dans la tolérance spécifiée est trouvée dans la base de données.

Table des matériaux

Comment accéder à la page Table des matériaux:

Pour accéder à lapage Table des matériauxsuivez les étapes ci-dessous :

– accédez à la page Corrections en appuyant sur ce bouton

– appuyez sur le[Liste des matériaux]touch

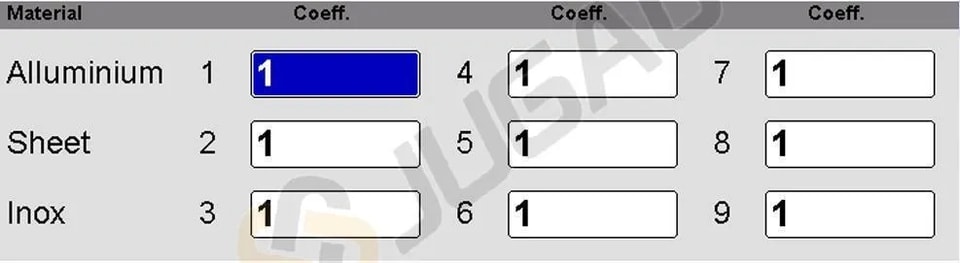

La page apparaît comme illustré dans la figure :

Comment utiliser le coefficient des matériaux:

l Ouvrez la page Table des matériaux dans la base de données ESA S630.

l Saisissez les coefficients pour corriger les calculs d’allongement du matériau.

l La valeur par défaut est 1 ; ajustez-la pour modifier l’allongement (par exemple, 2 pour le double, 0,5 pour la moitié).

Comment désactiver le calcul de l’allongement:

l Réglez tous les coefficients sur 0 pour arrêter le calcul de l’allongement.

l Le désactiver signifie qu’il n’y aura aucune correction en X dans les programmes numériques ni de calcul exact des segments dans les programmes graphiques.

Enregistrer et envoyer les coefficients:

l Appuyez sur Enregistrer pour stocker les coefficients dans la mémoire externe.

l Utilisez[Charger depuis le disque]pour télécharger depuis un périphérique USB.

l Enregistrez ou chargez tous les coefficients à l’aide de[Enregistrer TOUT]et[Charger TOUT]fonctions.

Utilisez la base de données ESA S630 pour gérer facilement le comportement des matériaux et optimiser vos projets de programmation.

Conclusion

La base de données ESA S630 constitue un atout puissant pour améliorer l’efficacité de la programmation et les performances des applications. En exploitant pleinement ses nombreuses fonctionnalités, les développeurs peuvent optimiser la gestion des données, améliorer la qualité du code et créer des solutions logicielles plus fiables et plus performantes. Maîtriser cet outil vous aidera à exploiter tout son potentiel et à améliorer les résultats de vos projets de développement.

Pour plus de détails ou pour toute question spécifique, veuillez contacter notre équipe d’assistance. Nous sommes toujours prêts à vous aider à tirer le meilleur parti de la base de données ESA S630. N’hésitez pas non plus à consulter nos autres ressources et notre documentation pour approfondir vos connaissances et découvrir des conseils d’optimisation.
