Trois dimensions limites du pliage

1. La dimension minimale du rebord c du pliage de tôle est liée à l’épaisseur de la tôle

1. La dimension du rebord c pour une tôle d’épaisseur 1 mm à 3 mm est de 3 mm ;
2. La dimension du rebord c pour une tôle d’épaisseur supérieure à 3 mm est égale à l’épaisseur de la tôle

2. La relation entre la dimension limite minimale de pliage du bord a min de l’équerre d’angle (voir figure 2), l’épaisseur de la tôle, le rayon de pliage et la dimension du rebord est indiquée dans le tableau.

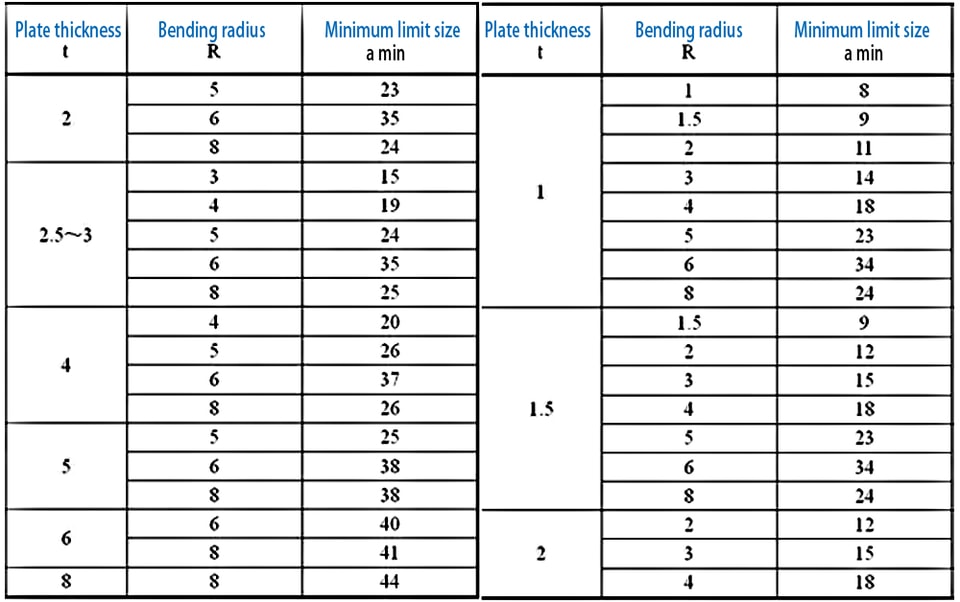

Dimension limite minimale de pliage d’un bord carré d’angle

3. Dimension limite minimale du pliage du bord extérieur

1. La dimension minimale d entre le centre de la rainure de la matrice et l’extérieur de la matrice

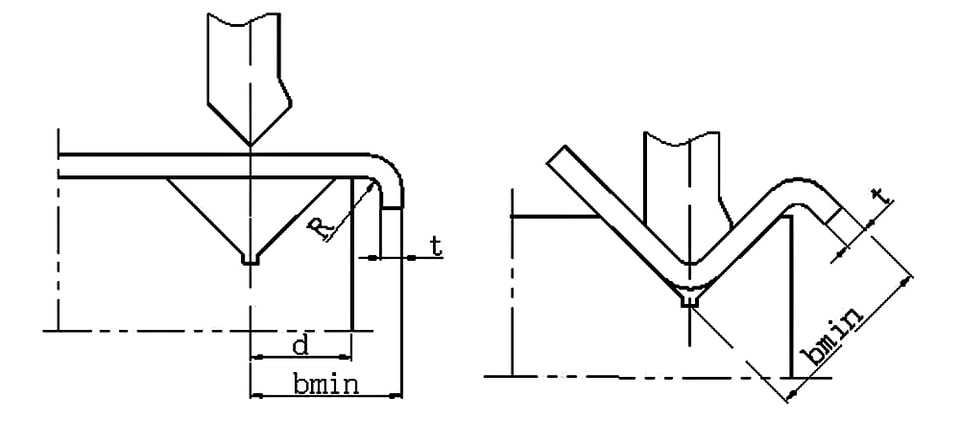

2. La dimension limite minimale b min entre la ligne médiane de la rainure de la deuxième matrice de pliage et l’extérieur du bord droit de la tôle

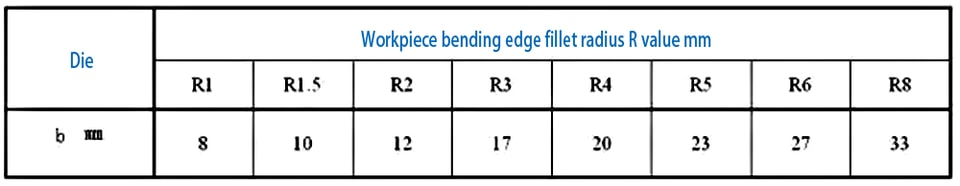

Dimension minimale entre le centre de la rainure du moule et l’extérieur du moule

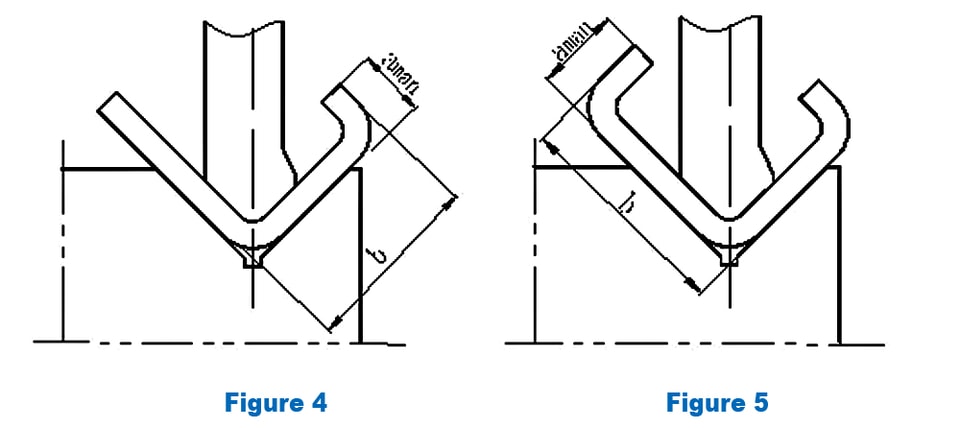

4. La dimension limite maximale du bord intérieur replié est indiquée à la figure 4

La dimension d’ajustement limite maximale entre le côté b et le côté a est déterminée par différents moules de coupe supérieurs ; voir la dimension de référence dans la figure ci-dessous

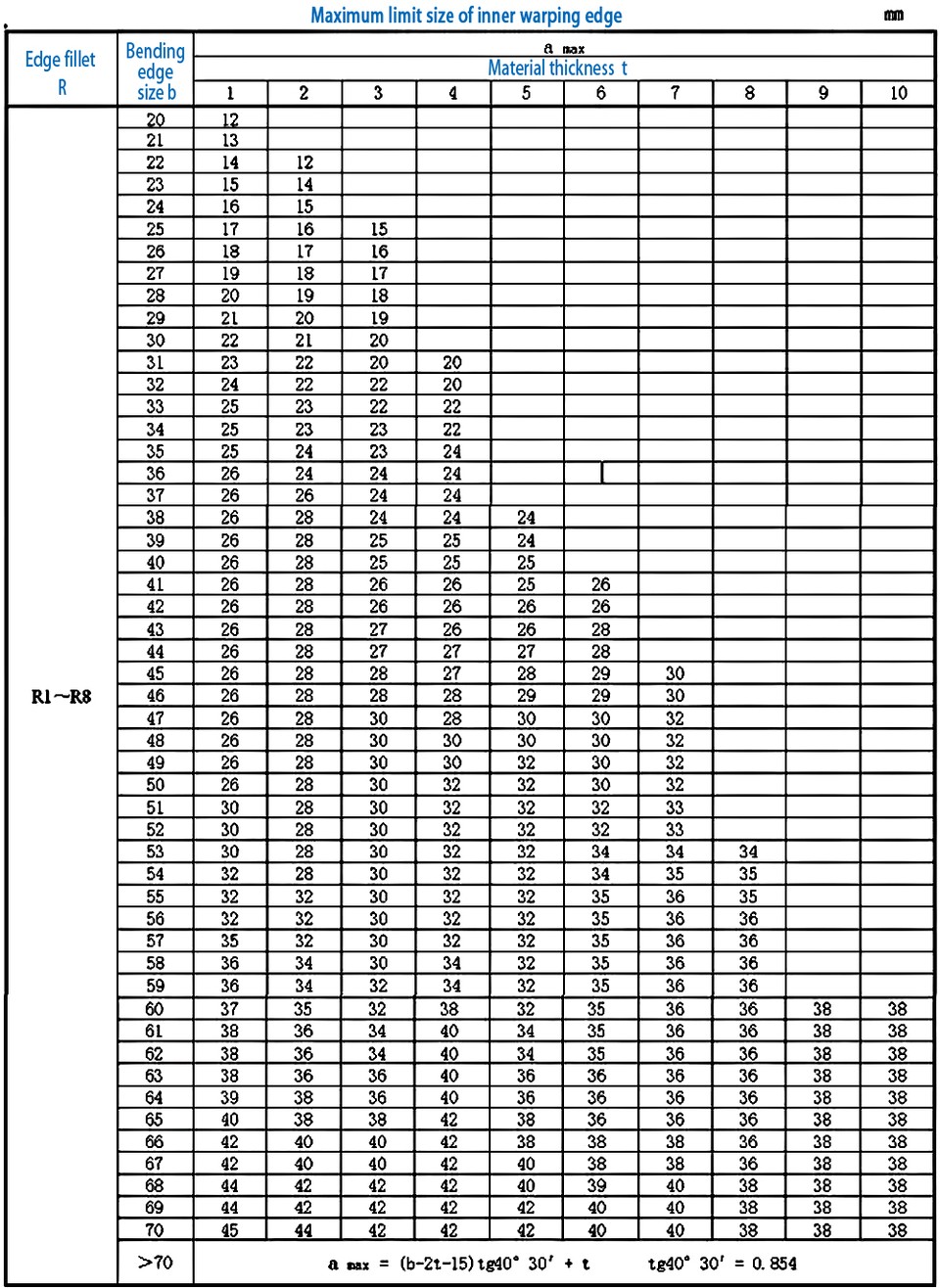

5. La dimension limite maximale du repli intérieur du bord avant du couteau supérieur est indiquée à la figure 5. La dimension d’ajustement limite maximale entre le côté b et le côté a est déterminée selon différents moules de couteau supérieur.
