Atteindre des pliages impeccables et reproductibles en fabrication métallique repose fortement sur une compréhension approfondie des capacités de votre équipement. Pour les opérateurs de la plieuse ESA S860, exploiter ses fonctions avancées est essentiel pour améliorer la précision, réduire les temps de réglage et garantir des résultats de haute qualité constants.

Ce guide fournit une description détaillée des fonctions de base de l'ESA S860, avec des instructions claires sur la manière de les activer et de les appliquer. Que vous soyez un machiniste expérimenté ou novice en pliage CNC, vous trouverez des informations exploitables pour optimiser les performances et obtenir des résultats de qualité professionnelle dans chaque projet.

Comprendre la fonction 'Machine de Travail des Métaux'

L'ESA S860 intègre des fonctions spécialisées de travail des métaux conçues pour rationaliser le processus de pliage. Les caractéristiques principales incluent :

l Clavier Logiciel Intuitif – Simplifie la programmation grâce à une interface conviviale.

l Nouvelle Fonction de Pliage – Permet la création et le stockage rapides de programmes de pliage.

l Fonction de Verrouillage de Pliage – Verrouille les pliages de manière sécurisée pour une précision et une reproductibilité améliorées.

Ensemble, ces outils minimisent la saisie manuelle, accélèrent la production et améliorent la précision globale du pliage—faisant de l'ESA S860 un atout essentiel dans les ateliers de tôlerie modernes.

Activation du Mode de Travail des Métaux

Pour activer la fonction Machine de Travail des Métaux sur votre ESA S860 :

1. Ouvrez le Menu Paramètres depuis l'écran d'accueil.

2. Choisissez Configurer (2) pour accéder aux paramètres système.

3. Sélectionnez Paramètres Généraux (7) et appuyez sur Suivant.

4. Entrez votre mot de passe de sécurité et confirmez avec OK.

5. Réglez l'option Machine de travail des métaux sur 1 et appuyez sur ENTRÉE (applicable pour les modèles S860 Touch et S660W).

Une fois activées, les capacités suivantes deviennent disponibles :

l Nouvelle programmation de pliage – Répliquez rapidement les données de pliage existantes.

l Serrure forcée du pliage – Assure un achèvement précis du pliage.

Utilisation de la nouvelle fonction de pliage :

l Appuyez sur la touche ▶ key sur le dernier pliage d'une section pour le dupliquer en dessous.

l Sélectionnez Entrer Étape dans le menu pour insérer un pliage avec les mêmes paramètres à la position actuelle.

Utilisation de la serrure forcée du pliage :

l Dans les paramètres et le résumé du pliage, entrez 0 dans le champ Angle Y1 pour marquer un pliage pour le serrage. Cela permet un contrôle précis du point d'arrêt du pliage, idéal pour la mise en forme complexe en plusieurs étapes.

Indicateur de dernier pliage

Une icône affichée dans le coin supérieur droit de l'écran signale le dernier pliage de votre séquence programmée. Cet indice visuel aide à éviter des pliages supplémentaires non intentionnels lors de l'utilisation des commandes de la machine.

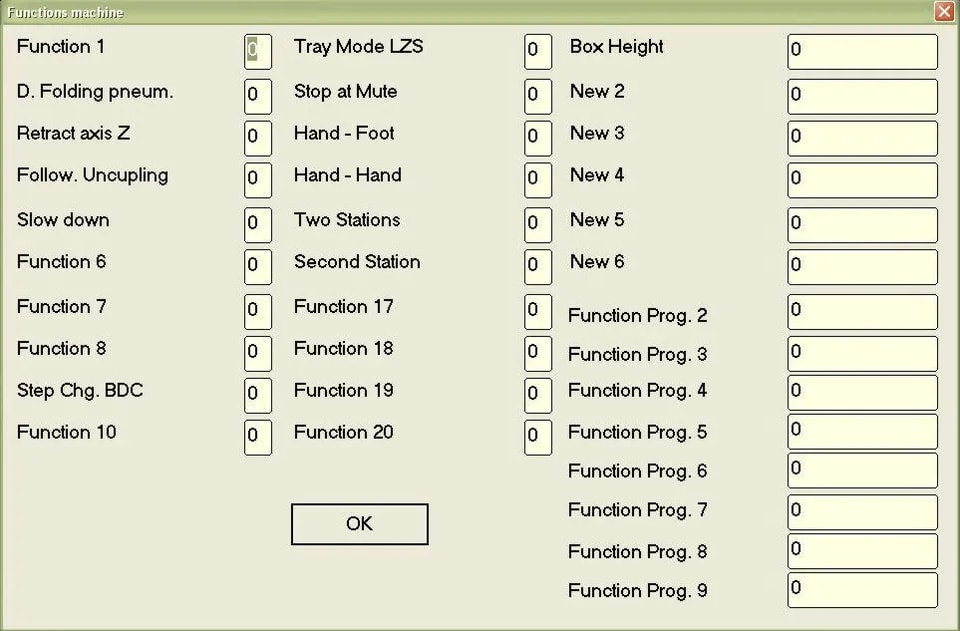

Panneau de configuration des 'Fonctions Machine'

Adaptez les opérations de pliage à des besoins spécifiques via le menu Fonctions Machine. Accédez-y en appuyant sur la touche correspondante depuis l'écran des paramètres de données, en sélectionnant l'option 7.

Les fonctions disponibles incluent :

Fonction d'écrasement pneumatique – Soulève la matrice d'écrasement pneumatique lorsqu'elle est réglée sur 1 dans un pliage avec arrêt.

Recul des axes Z – Déclenche le mouvement de recul dans les axes Z1/Z2 en fonction du paramètre 'Valeur de déviation de Z'.

Décrochage d'accompagnement – Permet à l'accompagnement guide de se détacher pendant son cycle lorsqu'il est activé.

Fonction de descente lente – Maintient une descente lente du vérin dans les cycles Semi-Automatique et Automatique.

Changement de pas en PMI – Retarde l'ajustement du pas jusqu'à ce que le vérin atteigne le point mort bas.

Mode plateau LZS – Exclusif au système de sécurité 'laser safe' (paramètre = 1).

Fonction de fin de hauteur – Spécifie la hauteur d'ailette (en mm) pour les applications du mode plateau LZS.

Fonctions d'arrêt en mode Mute / Mains-Pieds / Mains-Mains / Double pédale – Options de sécurité et de contrôle dans le système 'laser safe' pour la mise en pause, le redémarrage et l'opération basée sur pédale.

Gestion des versions de programme

À partir de la version logicielle 10.1, l'ESA S860 prend en charge jusqu'à 20 fonctions programmables. Bien que les versions plus récentes puissent lire les fichiers de programme plus anciens, elles ne sont pas rétrocompatibles. Cependant, vous pouvez exporter des programmes dans des formats hérités (compatibles avec les versions 5.0 à 9.1).

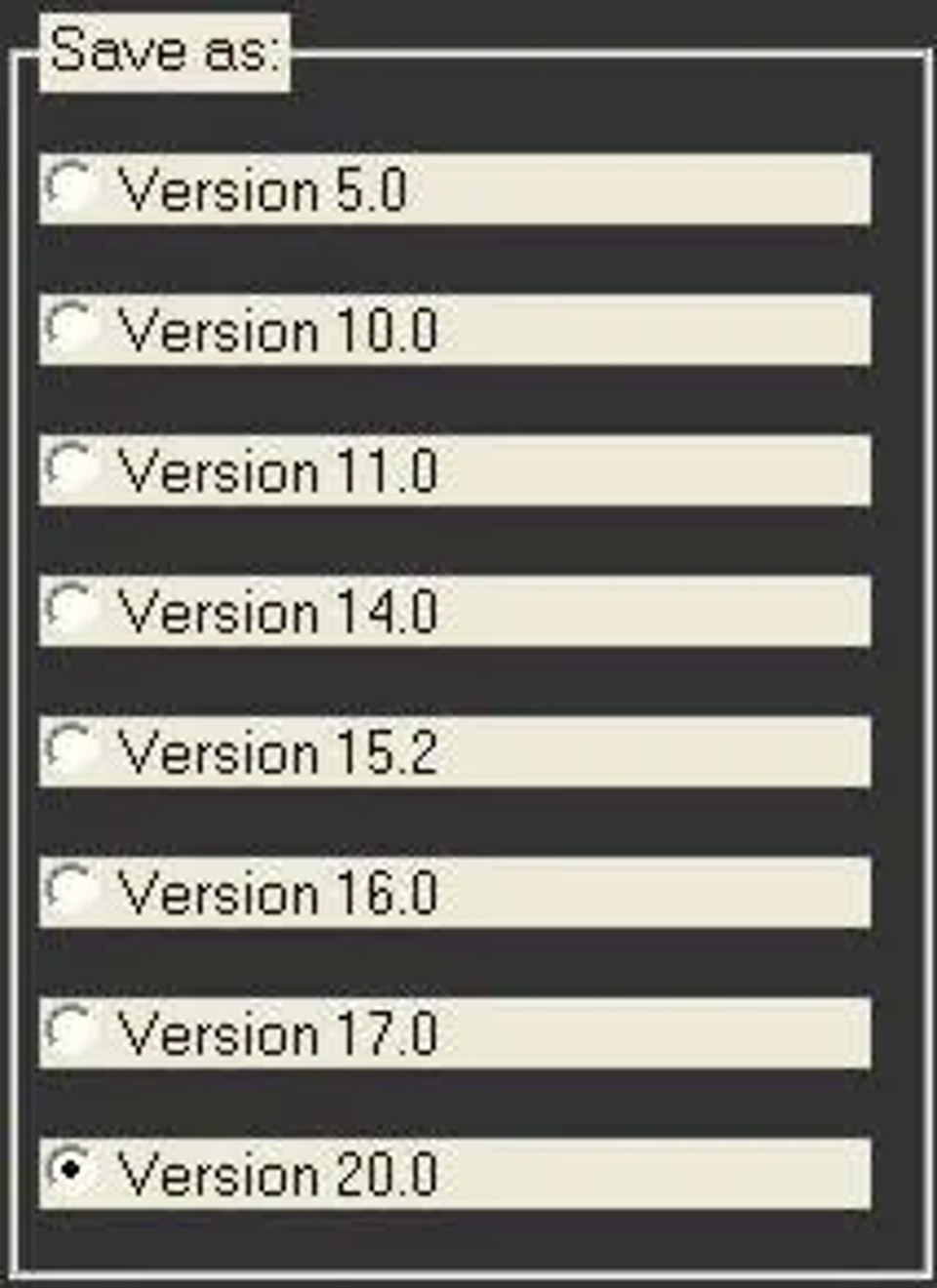

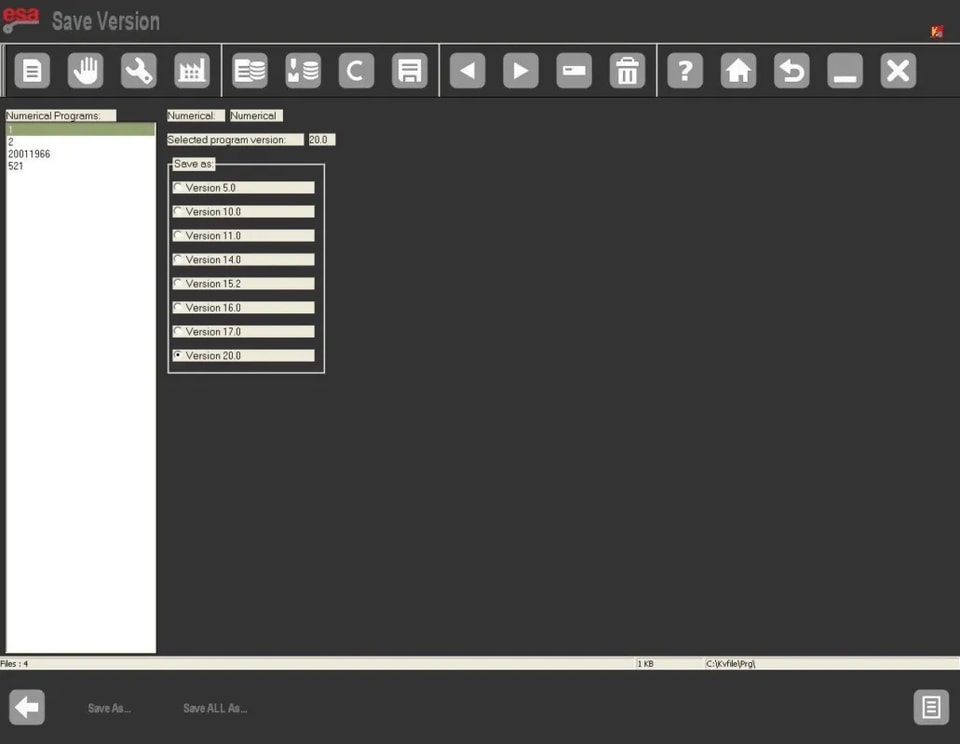

Enregistrement d'un programme unique dans une version antérieure :

1. Ouvrez la liste des programmes.

2. Appuyez sur Enregistrer la version pour accéder à l'écran de conversion.

3. Choisissez le programme et le format cible (par exemple, Version 20.0 ).

4. Appuyez sur ENTRER , puis Enregistrer sous ....

5. Nommez le fichier, sélectionnez Confirmer , et appuyez sur ENTRER .

Enregistrement de tous les programmes dans une version antérieure :

1. Depuis la liste des programmes, sélectionnez Enregistrer la version.

2. Choisissez le format hérité souhaité.

3. Insérez une clé USB formatée avec suffisamment d'espace.

4. Appuyez sur Enregistrer tout sous... pour exporter tous les programmes.

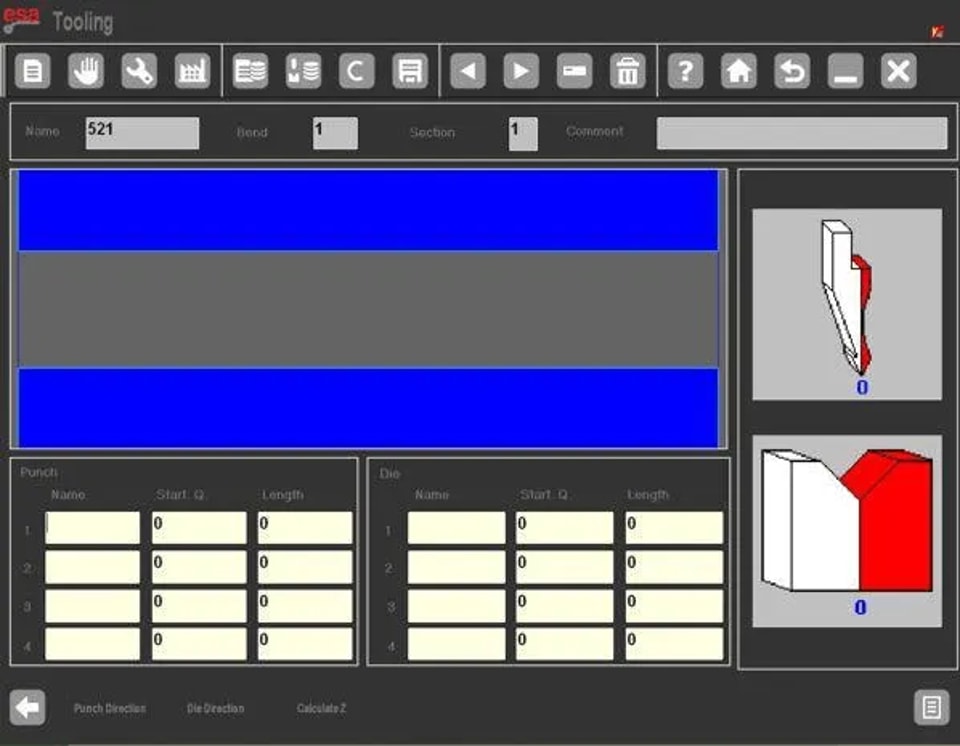

L'écran de configuration 'Outils'

Le menu Outils (option 9 de l'écran de paramètres de données) est essentiel pour gérer les postes de travail et automatiser les calculs de l'axe Z.

L'interface affiche :

l Un diagramme frontal de la machine avec des icônes de 'dents' d'outils.

l Des panneaux latéraux illustrant l'orientation des outils.

l Des champs de données pour jusqu'à quatre postes de travail, incluant :

Numéro de poste (1–4)

Noms attribués de poinçon et de matrice

Mesures des outils (depuis le point 0 ou l'épaulement interne)

Longueurs des outils par poste

Cette configuration assure un alignement précis des outils et simplifie la programmation multi-postes.

Options de menu supplémentaires

Étendez votre contrôle sur l'ESA S860 via ces menus auxiliaires :

1. Arrêt du CN – Sélectionnez Arrêt (5) pour éteindre le système en toute sécurité.

2. Version logicielle – Choisissez Version (7) pour voir les détails du logiciel, les axes actifs et les options installées.

3. Affichage du logo – Accédez à Logo (8) pour afficher le logo par défaut d'Esautomotion ou télécharger un logo personnalisé de l'entreprise.

4. Moniteur de mémoire – Utilisez Moniteur de mémoire (9) pour suivre la mémoire système et optimiser l'efficacité du flux de travail :

Comment puis-je résoudre les problèmes liés aux fonctions machine de l'ESA S860 ?

Si vous rencontrez des problèmes avec les fonctions machine de l'ESA S860, consultez d'abord la section de dépannage du manuel. Les solutions courantes incluent le recalibrage des commandes, la vérification des connexions électriques et la confirmation des mises à jour logicielles. Si les problèmes persistent, contactez le support client.

Conclusion

La maîtrise des fonctions machine de l'ESA S860 vient de l'expérience pratique et d'une solide compréhension de ses caractéristiques opérationnelles. En appliquant les conseils fournis ci-dessus, vous pouvez réaliser des pliages précis et reproductibles avec plus de confiance et de contrôle.

Une configuration cohérente des machines, une maintenance régulière et le respect des pratiques recommandées sont fondamentaux pour maintenir des performances élevées et minimiser les temps d'arrêt dans vos opérations de cintrage.

Si vous avez besoin d'un soutien supplémentaire ou souhaitez explorer tout le potentiel de votre ESA S860, notre équipe technique est prête à vous aider. Visitez notre site web pour accéder à des tutoriels, de la documentation et des ressources supplémentaires pour vous aider à maîtriser les techniques de cintrage avancées.
