Qu'est-ce qu'une machine de laminage de tôles métalliques ? Une machine de laminage de tôles métalliques est un dispositif de traitement qui roule les tôles métalliques en cercles, arcs ou autres formes. Elle applique une pression sur la tôle métallique grâce à la rotation et au mouvement relatif des rouleaux, ce qui provoque une déformation plastique progressive, formant finalement l'arc ou la surface courbe souhaitée. Les machines de laminage sont largement utilisées dans la fabrication de récipients sous pression, de tuyaux, de chaudières, de carters de ventilateurs, de composants aérospatiaux et dans d'autres domaines.

1. Qu'est-ce qu'une machine à rouleaux pour tôles métalliques ?

1) Définition d'une machine à rouleaux pour plaques :

Les étapes principales comprennent :

– Positionnement de la tôle : Placer la tôle métallique entre les rouleaux de la machine à rouleaux pour plaques.

Serrage et pré-cintrage : Le rouleau supérieur exerce une pression vers le bas pour serrer la tôle et pré-cintrer les bords afin de réduire la longueur des bords droits après formage.

– Formage des bords : En faisant tourner les rouleaux et en ajustant la pression, le matériau de la tôle est progressivement plié en l'arc ou la surface courbe requise.

– Déchargement : Après le roulage, desserrer les rouleaux et retirer le produit fini.

2. Principaux composants de la machine à rouleaux pour plaques

Système de rouleaux :

Il se compose généralement d'un rouleau supérieur, d'un rouleau inférieur et de rouleaux latéraux, responsables du serrage et du cintrage de la tôle. Les rouleaux sont habituellement fabriqués en acier allié haute résistance, résistant à l'usure et dur.

Système d'entraînement :

Fournit la puissance de rotation pour les rouleaux. Les types mécaniques utilisent une transmission par engrenages, tandis que les types hydrauliques et servo utilisent des vérins hydrauliques ou des moteurs pour l'entraînement.

Système hydraulique :

Utilisé pour contrôler la montée et la descente des rouleaux et ajuster la pression, garantissant la précision et la stabilité du traitement.

Système de contrôle :

Il comprend un contrôle manuel et des systèmes CNC. Le système CNC peut préprogrammer les paramètres d'usinage pour réaliser une opération automatisée.

Base et châssis :

Ils supportent l'ensemble de l'équipement, assurant sa stabilité et sa précision pendant le fonctionnement.

3. Principe de fonctionnement de la machine à rouleaux pour plaques

Une machine à cintrer utilise des rouleaux pour appliquer une pression et faire tourner une tôle métallique, provoquant une déformation plastique de la tôle et la pliant progressivement dans la forme désirée (comme un cylindre, un cône ou un arc).

Quel est le principe de fonctionnement d'une machine à rouleaux pour tôles métalliques ? Ce processus est réalisé en ajustant la position relative des rouleaux et en utilisant une transmission par moteur. Le principe de fonctionnement sera analysé en détail ci-dessous.

1) Flux de travail de base

Une machine à rouleaux pour plaques se compose généralement d'un rouleau supérieur et d'un rouleau inférieur (ou de rouleaux latéraux). La tôle est progressivement formée par serrage, rotation et pliage entre les rouleaux. Les étapes spécifiques sont les suivantes :

- Serrage de la plaque

Placez la tôle entre les rouleaux, et appliquez une pression vers le bas (ou vers le haut) avec le rouleau supérieur (ou inférieur) pour serrer la tôle et empêcher qu'elle ne glisse.

- Traitement de pré-pliage

Pour réduire la longueur du bord droit de la plaque, la machine à rouleaux effectue un pliage préliminaire (appelé pré-pliage) aux deux extrémités de la plaque.

La forme arrondie initiale du bord de la tôle est obtenue en ajustant la pression et la position des rouleaux.

- Formage par pliage roulé

Les rouleaux commencent à tourner, provoquant le déplacement de la tôle tout en étant serrée. Lorsque la tôle passe entre les rouleaux, elle subit progressivement un pliage plastique pour former la courbure cible.

- Réglage et correction

Si nécessaire, la courbure ou la forme peut être optimisée davantage en ajustant la pression et la position des rouleaux.

Cette machine à cintrer les plaques à quatre rouleaux peut réaliser une correction plus précise avec l'aide des rouleaux latéraux.

- Déchargement du produit fini

Après le roulage, desserrez les rouleaux et retirez le produit traité de la machine à rouleaux.

2) Principes de fonctionnement des machines à rouleaux pour plaques avec différentes structures

- Machine à rouleaux symétrique à trois rouleaux

Caractéristiques structurelles :

Le rouleau supérieur est installé symétriquement entre les deux rouleaux inférieurs. Le rouleau supérieur peut se déplacer verticalement, tandis que les deux rouleaux inférieurs tournent, entraînant le déplacement de la tôle.

Principe de fonctionnement :

La tôle est pressée vers le bas par le rouleau supérieur et serrée par le rouleau inférieur.

La rotation du rouleau inférieur provoque le déplacement de la tôle, tandis que le rouleau supérieur applique une force de pliage sur la tôle.

La tôle est pliée à plusieurs reprises par la rotation du rouleau inférieur, puis enfin mise en forme.

caractéristique :

La structure est simple, mais les bords de la tôle ne peuvent pas être pré-pliés directement.

- Laminoir asymétrique à trois rouleaux

Caractéristiques structurelles :

Le rouleau supérieur est le rouleau principal, un rouleau inférieur sert à serrer la tôle, et un autre rouleau inférieur aide au pliage.

Principe de fonctionnement :

Après que la tôle est serrée, les bords sont pré-pliés en ajustant la position des rouleaux.

Le rouleau supérieur tourne, provoquant le déplacement de la tôle tout en appliquant simultanément une force de pliage.

Le mouvement relatif entre les rouleaux forme progressivement l'arc cible.

caractéristique :

Il peut être pré-plié, ce qui le rend adapté à l'usinage de haute précision.

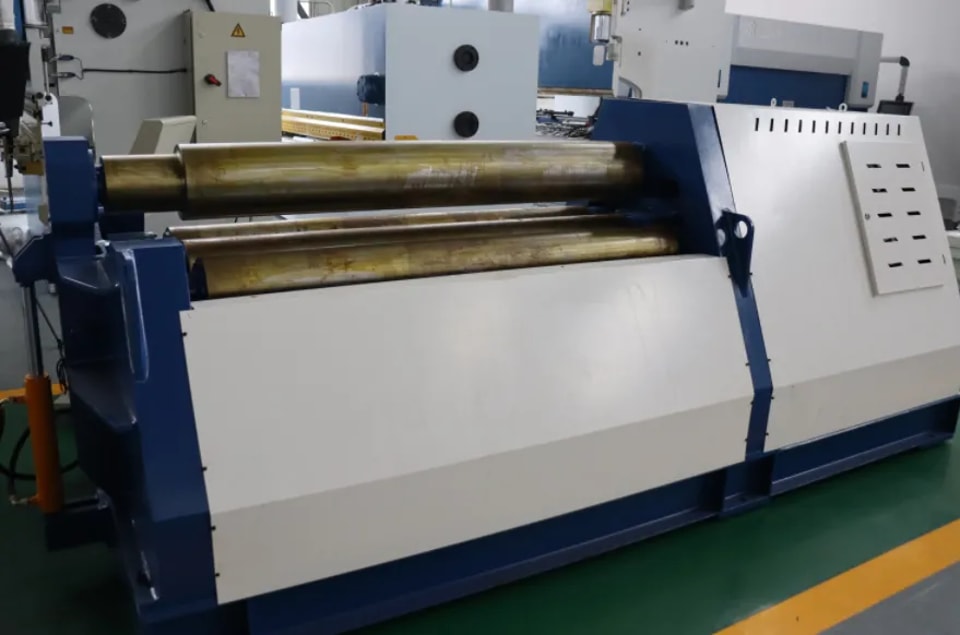

- Plieuse à quatre rouleaux

Caractéristiques structurelles :

Un rouleau supérieur, un rouleau inférieur et deux rouleaux latéraux, ces derniers servant à serrer et redresser la tôle.

Principe de fonctionnement :

La tôle est serrée par les rouleaux supérieur et inférieur, et les rouleaux latéraux sont utilisés pour le positionnement.

Le rouleau supérieur applique une force de pliage, provoquant le déplacement de la tôle.

Les rouleaux latéraux corrigent davantage la forme de pliage de la tôle.

caractéristique :

Il est facile à utiliser, très précis, et peut réaliser le pré-pliage et l'enroulement en une seule opération.

3) Principes physiques clés

Le principe de fonctionnement d'une machine à rouleaux pour tôles métalliques est basé sur le principe de la déformation plastique du métal. Plus précisément, il comprend :

L'effet de la force de pliage :

Lorsque la force de pliage appliquée par le rouleau dépasse la limite d'élasticité du matériau métallique, la tôle subira une déformation plastique. En appliquant progressivement la force, la tôle est pliée d'un état plat à la forme cible.

Contrôle du rebond élastique :

Pendant le processus de pliage, la tôle aura un certain rebond élastique. La machine à rouleaux compense ce rebond en appliquant une force de pliage supplémentaire pour garantir la précision de l'arc du produit fini.

Processus de moulage multiples :

Pour les plaques plus épaisses ou plus dures, un pliage répété est nécessaire pour atteindre progressivement la forme désirée.

4. Domaines d'application des machines à rouleaux pour tôles métalliques

Quelles sont les applications des machines à rouleaux pour tôles métalliques ? Les détails sont les suivants :

Secteurs d'application :

– Fabrication de récipients sous pression : roulage de coques cylindriques ou courbes pour de grands conteneurs tels que chaudières et réservoirs de stockage.

Traitement des tuyaux : fabrication de tuyaux de grand diamètre ou de conduits de ventilation.

– Construction navale : traitement des surfaces courbes des plaques de coque de navire.

– Aérospatiale : fabrication de composants courbes ou cylindriques pour avions, fusées et autres équipements.

– Construction de bâtiments : composants structurels en acier roulé pour la construction, tels que colonnes, poutres courbes, etc.

Exemple d'application :

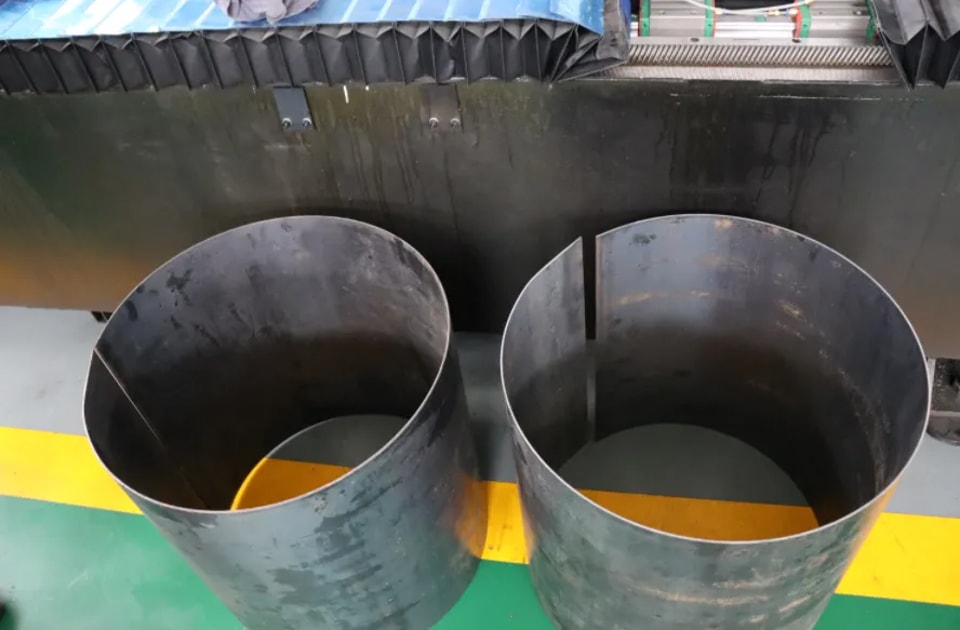

– Fabrication de réservoirs de stockage cylindriques : la coque du réservoir est formée par pliage continu des plaques métalliques.

– Traitement de tubes coniques : utilisation de une machine à rouleaux pour plaques coniques pour réduire progressivement le diamètre de la plaque.

– Construction de structures en acier pour les bâtiments : telles que des poutres courbes ou des structures de support cylindriques pour les ponts.

5. Conclusion

Les machines à rouleaux pour tôles utilisent la rotation et la pression des rouleaux pour plier progressivement les feuilles de métal en une forme cible. Leur principe fondamental est d'exploiter les propriétés de déformation plastique du métal, combinées à un système de contrôle précis, pour réaliser des processus de pliage efficaces et précis. Différents types de machines à rouleaux pour tôles conviennent à différents matériaux et exigences de forme, fournissant un soutien vital à la fabrication moderne.

Qu'est-ce qu'une machine à rouleaux pour métal ? Une machine à rouleaux est l'un des équipements essentiels dans le traitement moderne des métaux. Grâce à un développement continu et des mises à niveau technologiques, elle est devenue un outil central pour des processus de pliage efficaces et de haute précision. Qu'il s'agisse d'équipements mécaniques traditionnels ou de machines à rouleaux CNC modernes, elles offrent un soutien crucial pour la mise en forme et le traitement des métaux dans divers secteurs.
