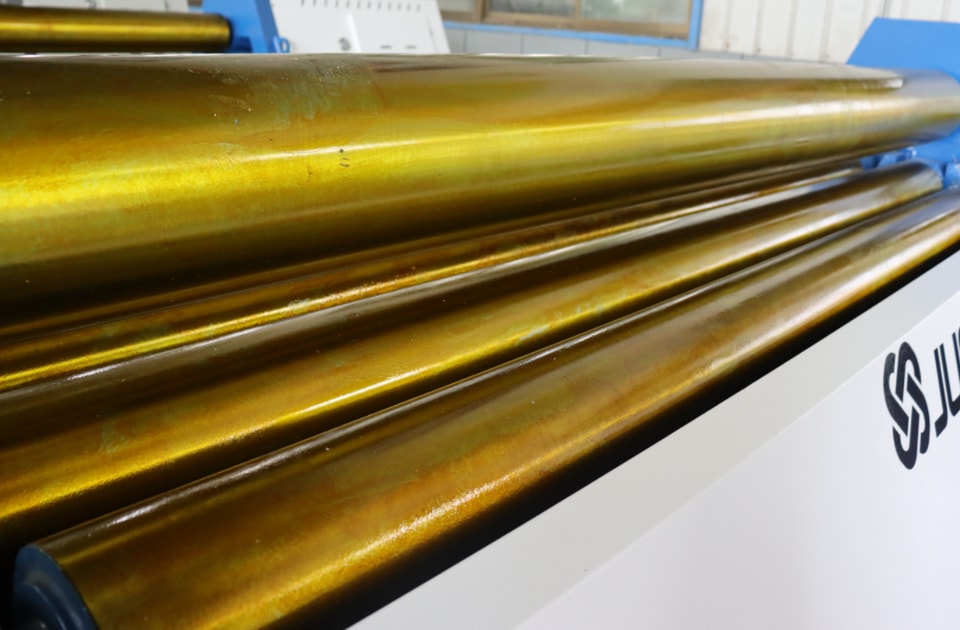

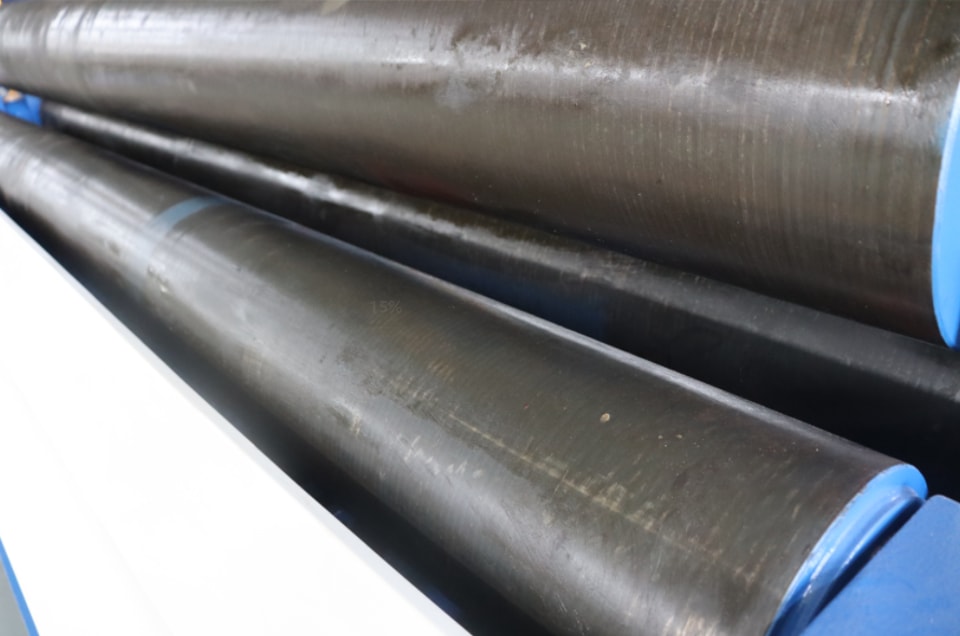

Le rôle des rouleaux dans les rouleuses à tôles

Une rouleuse à trois rouleaux est une machine universelle de forgeage et de formage capable de cintrer des tôles non métalliques pour leur donner une forme conique, sphérique, cylindrique ou autre. Cette capacité est largement exploitée dans les secteurs de la fabrication, des chaudières et équipements à vapeur, de la chimie, des structures non métalliques et de la construction mécanique. Une rouleuse à quatre rouleaux convient au cintrage et au formage des tôles métalliques. Elle permet de rouler, dans une certaine plage, des pièces rondes, cintrées ou coniques, et dispose d’une fonction de pré-cintrage des extrémités de la tôle. Elle offre ainsi une faible longueur de bord droit résiduel, une grande efficacité de travail et un nivelage grossier des tôles métalliques.

Les modes de déplacement des rouleaux diffèrent entre les rouleuses à trois et à quatre rouleaux. Toutefois, leur principe de fonctionnement est identique : toutes deux utilisent le principe selon lequel trois points définissent un cercle afin de rouler des pièces selon différents rayons. Les différences entre les machines de cintrage de tôles à quatre et à trois rouleaux sont les suivantes :

1. Dans une machine de cintrage de tôles à trois rouleaux, le rouleau supérieur est positionné symétriquement entre les deux rouleaux inférieurs. L’huile hydraulique d’un vérin hydraulique entraîne un piston assurant le levage et l’abaissement verticaux. Le dernier engrenage du réducteur principal entraîne la rotation des deux rouleaux inférieurs et fournit le couple nécessaire au roulage de la tôle. Une rouleuse à quatre rouleaux convient au cintrage et au formage des tôles métalliques. Elle permet de rouler, dans une certaine plage, des pièces rondes, cintrées ou coniques. Elle dispose également d’une fonction de pré-cintrage des extrémités de la tôle, offrant une faible longueur de bord droit résiduel, une grande efficacité et la possibilité d’effectuer un nivelage grossier de la tôle directement sur la machine.

2. Dans une machine de cintrage de tôles asymétrique à trois rouleaux, le rouleau supérieur est l’élément d’entraînement principal, tandis que le rouleau inférieur se déplace verticalement pour serrer la tôle. L’engrenage du rouleau inférieur s’engrène avec celui du rouleau supérieur et contribue également à l’entraînement principal. Les rouleaux latéraux s’inclinent et se soulèvent, assurant à la fois les fonctions de pré-cintrage et de roulage. La machine présente une structure compacte et est facile à utiliser et à entretenir. Le rouleau supérieur de la rouleuse à quatre rouleaux constitue l’entraînement principal. Il est relié au réducteur et à l’accouplement du coulisseau transversal afin de fournir le couple nécessaire au roulage de la tôle. Le rouleau inférieur se déplace verticalement de haut en bas grâce à un système mécanique composé d’un engrenage à vis sans fin du réducteur, d’un engrenage conique et d’une vis-écrou, afin de serrer la tôle. Deux rouleaux latéraux sont installés de part et d’autre du rouleau inférieur et se déplacent en diagonale le long du rail de guidage du châssis. Leur mouvement est assuré par un mécanisme vis-écrou et engrenage à vis sans fin, ou engrenage conique. Les quatre rouleaux de travail sont montés sur des roulements à rouleaux.
