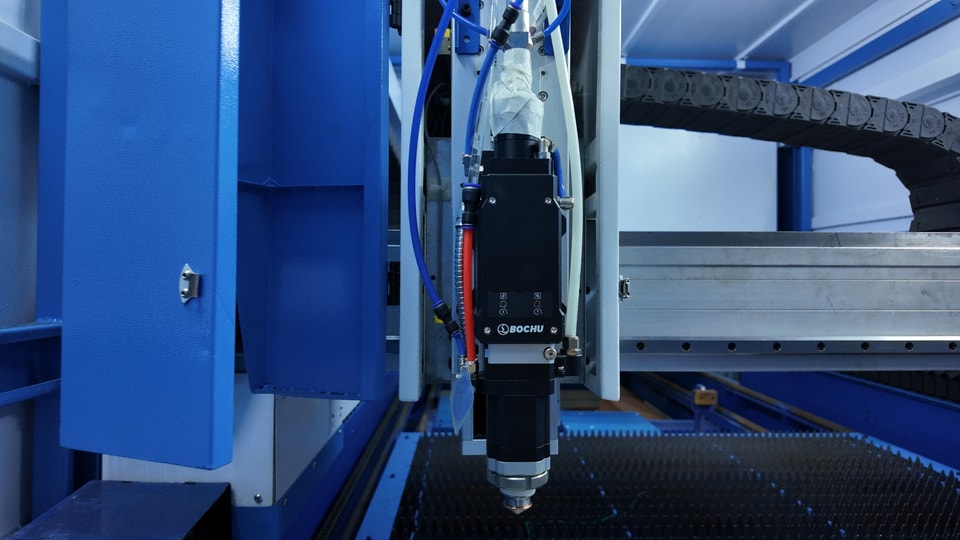

Lorsque je travaille avec des systèmes de découpe laser, la répétabilité du positionnement de coupe est l’une des questions que les clients posent le plus souvent. En termes simples, elle désigne la capacité de la machine à revenir exactement aux mêmes coordonnées lors de passes de découpe répétées. Dès que cette précision dérive, les pièces ne s’alignent plus correctement, leurs dimensions deviennent inexactes et la qualité manque de constance. Dans cet article, j’explique les causes réelles du problème et comment les identifier et les corriger, étape par étape.

Comprendre concrètement la précision de répétabilité du positionnement

Avant toute intervention, il est utile de bien comprendre ce que signifie la répétabilité du positionnement en production. Il s’agit de la capacité de la machine à ramener systématiquement la tête de coupe à un point défini sur la table de travail, avec un écart minimal.

Même un très léger écart dans la précision du retour de la tête peut entraîner de sérieux problèmes en fabrication de précision, surtout pour les pièces exigeant des tolérances serrées. Lorsque la répétabilité du positionnement de votre machine devient instable, le problème résulte généralement d’une combinaison d’usure mécanique, de défauts de commande et des conditions de l’atelier, plutôt que d’une seule panne.

Causes mécaniques d’une répétabilité de positionnement dégradée

Usure des guides ou rails linéaires

L’usure des rails de guidage linéaire est l’une des causes les plus fréquentes d’une mauvaise répétabilité du positionnement. Lorsque les rails ne coulissent plus sans à-coups, à cause de la poussière, d’un défaut de lubrification ou d’une utilisation prolongée, le chariot ne revient plus exactement au même point. De petits écarts, pourtant visibles, s’accumulent au fil des cycles de découpe.

Pour résoudre ce problème, je recommande toujours aux opérateurs de commencer par vérifier la propreté et la lubrification des rails. Dans bien des cas, un nettoyage soigné et une nouvelle application de lubrifiant permettent de rétablir une grande partie de la stabilité du positionnement.

Jeu ou usure de la vis à billes

Si la machine est entraînée par une vis à billes, le jeu est un autre facteur important. Avec le temps, le jeu mécanique augmente et la précision du système diminue lors des changements de direction. La répétabilité du positionnement s’en trouve directement affectée, surtout à grande vitesse.

Le réglage de la précharge de la vis à billes ou son remplacement permet souvent de retrouver la précision perdue.

Problèmes électriques et liés aux servomoteurs

Défaut de codeur du servomoteur

Le codeur du servomoteur assure la boucle de retour d’information. Si son signal devient instable ou dérive, la machine évalue mal sa position. Cela se traduit par une répétabilité de positionnement irrégulière, même lorsque la mécanique fonctionne parfaitement.

Je conseille généralement de vérifier si les câbles du codeur sont desserrés ou soumis à des interférences, car le bruit du signal peut facilement dégrader les performances de positionnement.

Paramètres du servomoteur mal réglés

Des réglages incorrects du servomoteur peuvent également entraîner des erreurs de répétabilité du positionnement. Si les valeurs d’accélération, de décélération ou de gain ne sont pas adaptées à la machine, le système peut dépasser ou ne pas atteindre la position d’arrêt prévue.

Dans ce cas, il est essentiel de recalibrer les paramètres du servomoteur conformément aux recommandations du fabricant.

Environnement et utilisation de l’atelier

Les variations de température

On sous-estime facilement les effets de la dilatation thermique. Dans un atelier où la température varie fortement, les pièces métalliques se dilatent et se rétractent légèrement. À la longue, cela peut réduire la répétabilité du positionnement lors des longues séries de production.

Maintenir une température stable dans l’atelier permet de réduire considérablement ce problème.

Vibrations et mode d’installation de la machine

Une machine installée sur un support irrégulier ou instable verra la précision de ses mouvements affectée par les vibrations. Même de petites irrégularités du sol peuvent entraîner d’importantes erreurs de positionnement lors d’un fonctionnement continu.

Une assise plane et solide permet de préserver la précision à long terme.

Défaillances du système de commande et du logiciel

Dérive de l’étalonnage de la CNC

Avec le temps, le système de commande peut s’écarter de son étalonnage initial. La machine exécute alors les commandes de positionnement de manière incorrecte.

Un étalonnage régulier du système garantit une répétabilité de positionnement constante.

Le fichier ou le programme est erroné

Parfois, le problème ne vient pas de la machine, mais du programme de découpe. Des coordonnées mal définies ou un code G incorrect peuvent donner l’impression que le positionnement manque de précision.

Je recommande toujours de vérifier à nouveau les données du programme avant de mettre en cause la mécanique.

Comment diagnostiquer un problème de répétabilité du positionnement

Pour rechercher l’origine d’un problème de répétabilité du positionnement, je procède à une série de vérifications dans un ordre précis :

Je commence par vérifier le mouvement mécanique en déplaçant chaque axe à la main pour en évaluer la fluidité. Je contrôle ensuite les alarmes des servomoteurs et les signaux des codeurs. Puis j’examine les paramètres de commande et, enfin, les conditions dans l’atelier.

Cette méthode structurée permet de déterminer rapidement si le problème vient de la mécanique, de l’électricité ou du logiciel.

Foire aux questions

Pourquoi la précision du positionnement répétitif diminue-t-elle soudainement ?

Une baisse soudaine est généralement due à une défaillance du codeur, à un câble desserré ou à une erreur du système de commande. L’usure mécanique tend à s’accumuler progressivement plutôt qu’à apparaître du jour au lendemain.

Comment améliorer la précision du positionnement répétitif ?

Commencez par lubrifier correctement les guides linéaires, vérifiez les réglages des servomoteurs et assurez-vous que la machine repose sur une base plane, à l’abri des vibrations.

L’entretien influe-t-il sur la répétabilité du positionnement ?

Oui. Pour préserver la précision au fil des années, il faut garder les rails propres, vérifier le jeu mécanique et étalonner régulièrement le système.

Conclusion

La répétabilité du positionnement d’une machine de découpe laser dépend conjointement de l’état mécanique, du réglage des servomoteurs, de la stabilité du système de commande et de l’environnement. D’après mon expérience, la plupart des problèmes sont liés à l’usure, à une dérive de l’étalonnage ou à une assise instable, plutôt qu’à une défaillance isolée.

Un entretien régulier et un système bien étalonné peuvent nettement améliorer la précision du positionnement et préserver la qualité de découpe. Si les problèmes de répétabilité persistent ou si vous avez besoin d’une assistance technique, contactez l’équipe JUGAO pour bénéficier de conseils professionnels et d’une aide au diagnostic.
