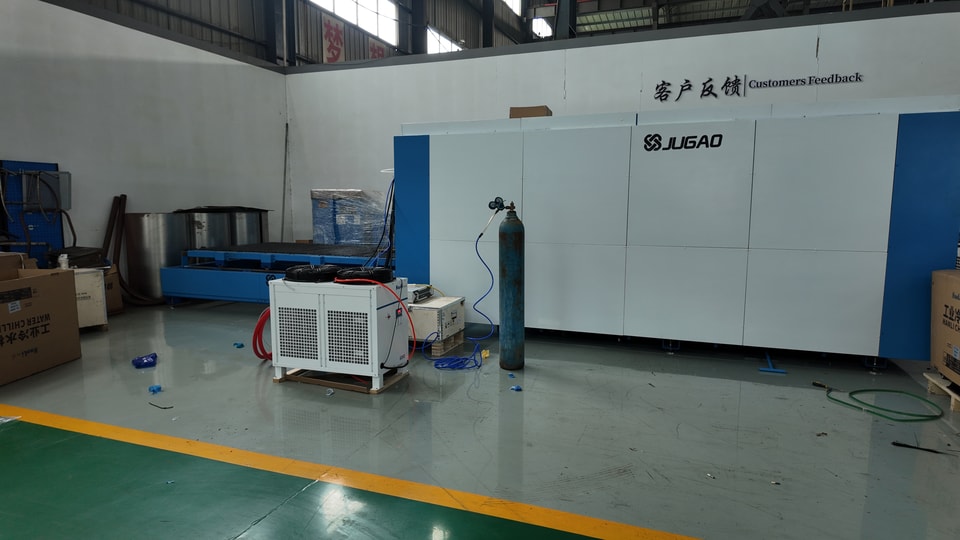

Lorsque j’utilise des machines de découpe laser CNC, l’un des problèmes les plus frustrants que je rencontre est le décalage de la trajectoire de coupe : la coupe ne correspond plus au dessin programmé. Ce désalignement entraîne des erreurs dimensionnelles, des pièces qui ne s’assemblent pas et une quantité importante de matière gaspillée. Il est presque toujours dû à un problème mécanique, à un étalonnage déréglé ou à des paramètres logiciels incorrects. Si vous êtes confronté à ce problème, je vais vous aider à comprendre pourquoi il se produit et comment le corriger durablement. En traitant la cause réelle, vous retrouverez une coupe précise et une production régulière de qualité.

Comprendre le décalage de trajectoire

Définition du décalage

Le décalage de trajectoire correspond à l’écart entre la trajectoire d’outil programmée et la ligne réellement suivie par la tête de découpe. Autrement dit, la tête laser ne suit pas exactement la forme prévue, et les coupes sont décalées ou mal positionnées.

Conséquences sur la production

Même un faible décalage peut empêcher l’assemblage des pièces, dépasser les tolérances admissibles et imposer des reprises. Dans les travaux de précision, comme la fabrication de tôlerie, cela réduit directement l’efficacité et la qualité des produits.

Principales causes du décalage de trajectoire

Étalonnage incorrect

Si la machine n’a pas été correctement étalonnée, la commande numérique ne peut pas convertir les données de conception en mouvements physiques précis, et la trajectoire s’écarte de la position prévue.

Éléments mécaniques desserrés

Le jeu dans les glissières, les vis ou les courroies peut faire dévier la tête laser de sa trajectoire pendant son déplacement.

Valeurs de compensation logicielle incorrectes

Une compensation de saignée incorrecte ou de mauvais paramètres de trajectoire d’outil dans le logiciel de CAO/FAO peuvent également provoquer un décalage de la coupe.

Défaillance du servomoteur ou du codeur

Un retour de signal incorrect des codeurs ou une réponse instable du servomoteur peut entraîner des erreurs de positionnement à grande vitesse de coupe.

Déplacement de la tôle ou du dispositif de fixation

Si la tôle n’est pas solidement bridée, le moindre déplacement pendant la coupe peut donner l’impression que la trajectoire est décalée, même si la machine fonctionne correctement.

Comment corriger un décalage de trajectoire

Étape 1 – Réétalonner la machine

Je commence toujours par réétalonner la commande numérique et vérifier la précision de chaque axe à l’aide de coupes d’essai ou d’outils d’étalonnage.

Étape 2 – Resserrer les éléments mécaniques

Vérifiez les glissières, les courroies et les vis à billes, et assurez-vous que chaque élément est bien serré et sans jeu.

Étape 3 – Vérifier les paramètres logiciels

Vérifiez la compensation de saignée, les facteurs d’échelle et les paramètres de trajectoire d’outil dans le logiciel de FAO pour vous assurer qu’ils sont corrects.

Étape 4 – Vérifier les systèmes de servomoteur et de codeur

Vérifiez les signaux des codeurs et la réponse des servomoteurs afin de garantir un mouvement fluide et précis.

Étape 5 – Immobiliser la matière

Assurez-vous que la tôle est solidement maintenue pour éviter tout déplacement pendant la découpe à grande vitesse.

Un entretien régulier pour préserver la précision de coupe

Respecter un calendrier d’étalonnage

Je recommande de vérifier régulièrement l’étalonnage afin de maintenir un faible décalage de trajectoire dans la durée.

Mettre en place un programme d’inspection mécanique

Inspectez les composants mécaniques chaque semaine ou chaque mois, selon l’intensité d’utilisation de la machine.

Sauvegardez les paramètres du logiciel

Conservez toujours une copie des paramètres CAM afin qu’une erreur de configuration n’efface pas les valeurs correctes.

Questions fréquentes

Quelles sont les causes habituelles d’un décalage de la trajectoire de découpe laser ?

Le plus souvent, il s’agit d’un jeu mécanique ou d’un défaut de calibration.

Un logiciel peut-il à lui seul provoquer un décalage de trajectoire ?

Oui. Une mauvaise compensation du trait de coupe ou des valeurs d’échelle incorrectes dans le logiciel CAO/FAO suffisent à décaler la trajectoire.

À quelle fréquence faut-il calibrer la machine ?

Cela dépend de l’utilisation, mais je recommande une calibration au moins à chaque cycle de production ou après une longue période d’utilisation intensive.

Conclusion

Un décalage de la trajectoire de coupe peut nuire sérieusement à la précision et à la qualité des produits, mais il est tout à fait possible de le maîtriser en adoptant la bonne méthode. Maintenez la machine bien calibrée, inspectez les composants mécaniques et vérifiez les paramètres du logiciel : vous pourrez ainsi réduire ce problème au minimum, voire l’éliminer complètement.

Pour obtenir une assistance technique ou des conseils détaillés, n’hésitez pas à contacter l’équipe JUGAO. Nous sommes là pour vous aider à optimiser la précision et l’efficacité de votre système de découpe laser.
