Composants clés et entretien d’une cisaille

Sommaire

• Introduction de base aux composants d’une cisaille

•

a. Bâti

•

b. Porte-outil

•

c. Mécanisme de butée arrière

•

d. Réglage du jeu de lame

•

e. Dispositif de support avant

•

f. Pince de maintien du matériau et carter de sécurité

•

g. Système de commande électrique

•

h. Système d’entraînement hydraulique

• Consignes de maintenance des composants

￮ Entretien quotidien

￮ Dépannage des pannes courantes

• Questions fréquemment posées

• Conclusion

Dans la fabrication et le traitement des métaux, la maîtrise des composants essentiels d’une machine de cisaillement est indispensable pour le personnel de production et de maintenance mécanique. Cet article explique de manière systématique la structure, la fonction et l’importance de chaque élément clé de la machine de cisaillement, afin d’aider les utilisateurs à comprendre pleinement le principe de fonctionnement de l’équipement et à optimiser son efficacité de travail ainsi que sa durée de vie.

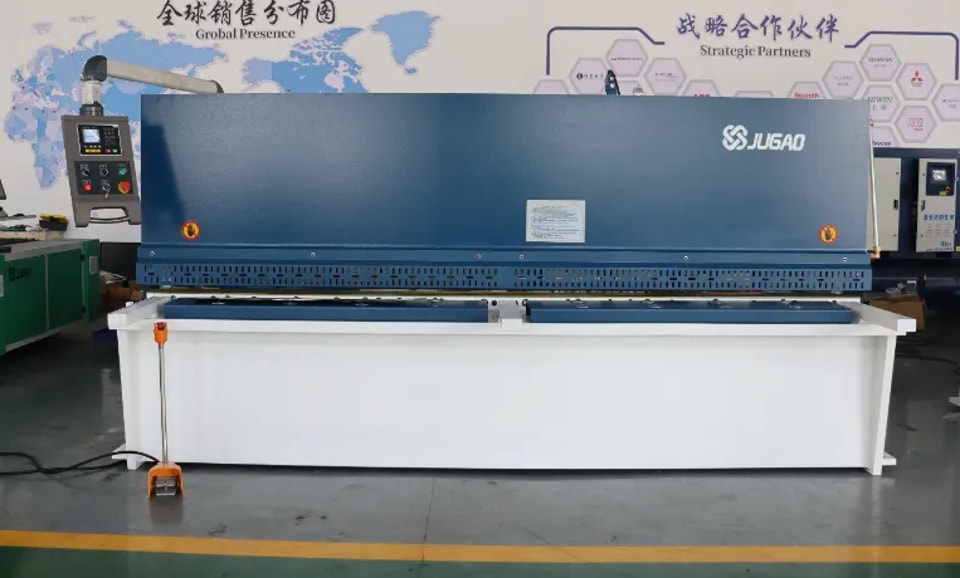

Composants essentiels d’une machine de cisaillement

1. Châssis

Le châssis constitue la structure porteuse principale de la machine de cisaillement, sur laquelle sont installés tous les mécanismes de transmission et d’exécution. Il adopte une structure soudée intégrée en acier, offrant une grande rigidité structurelle et une excellente résistance à la déformation, garantissant un fonctionnement stable sous une forte force de cisaillement.

2. Porte-outil

Le porte-outil sert à fixer la lame supérieure et à la relier au vérin hydraulique, réalisant un mouvement linéaire de haut en bas pour transmettre la force de cisaillement et effectuer l’opération de coupe. Par ailleurs, le mécanisme de butée arrière est monté sur le porte-outil afin d’assurer le positionnement dimensionnel de la tôle à découper.

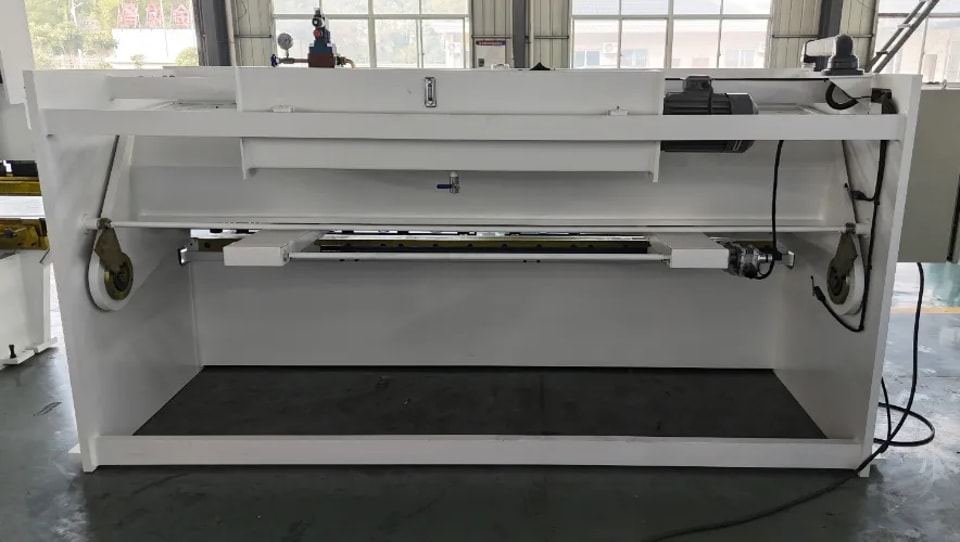

3. Mécanisme de butée arrière

Ce mécanisme est fixé sur le porte-outil et se compose principalement d’un moteur de réglage, d’un dispositif de réglage fin, d’un ensemble de levage de la butée, d’un afficheur numérique, d’une vis d’entraînement et d’une tige de guidage.
Actionné par le bouton de commande électrique, le moteur entraîne la vis en rotation, poussant la butée arrière à se déplacer d’avant en arrière afin de positionner avec précision la longueur de la tôle et d’effectuer une coupe à longueur fixe.

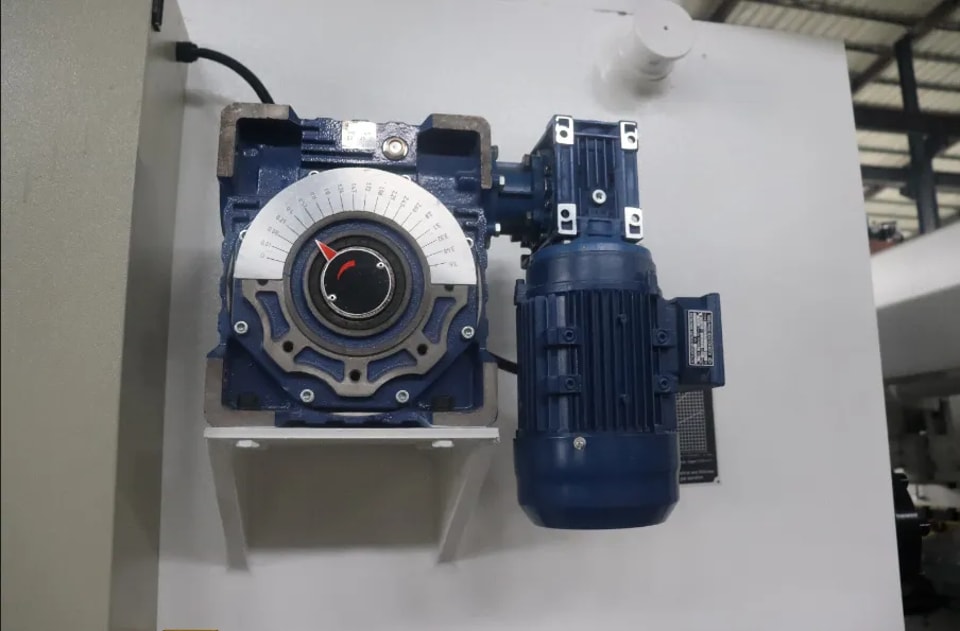

4. Réglage du jeu de lame

Ce dispositif sert à ajuster l’écart entre les lames supérieure et inférieure selon le type de matériau et l’épaisseur de la pièce, afin d’obtenir un effet de cisaillement optimal.
Un jeu approprié peut prolonger la durée de vie des lames et garantir la qualité de coupe. Le principe de réglage standard consiste à fixer le jeu à environ 10 % de l’épaisseur de la tôle.

5. Dispositif de support avant

Le dispositif de support avant est installé sur l’établi pour porter la tôle métallique, ce qui réduit efficacement la pénibilité du travail des opérateurs et facilite l’alimentation en matériau. L’établi est également équipé d’un dispositif de positionnement latéral afin de maintenir les deux côtés de la tôle coupée perpendiculaires.

6. Pince de maintien du matériau et carter de sécurité

La pince de maintien du matériau (pied presseur) sert à comprimer la tôle pendant le cisaillement afin d’éviter tout déplacement ou rebond et de garantir la précision de coupe.
Le carter de sécurité fixe est installé à l’avant inférieur de l’équipement, ce qui empêche les opérateurs de toucher accidentellement la lame ou le pied presseur et évite les blessures corporelles.

7. Système de commande électrique

Le système électrique fournit l’énergie de commande à l’ensemble de la machine, en démarrant principalement le moteur de la pompe à huile pour entraîner le système hydraulique. Il commande l’électrovanne selon les instructions d’utilisation, actionne la montée du porte-outil et réalise le déplacement de la butée arrière, le réglage du jeu de lame et le contrôle de l’angle de cisaillement.

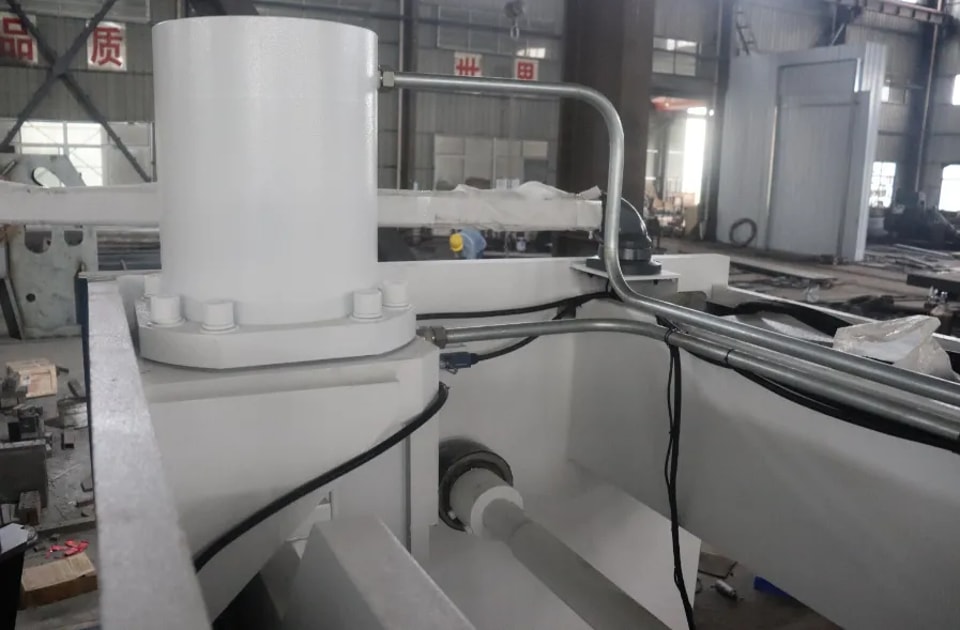

8. Système d’entraînement hydraulique

Le système hydraulique se compose de la pompe à huile principale, du groupe de valves hydrauliques, du vérin hydraulique, du vérin de serrage et de la tuyauterie d’huile.
La pompe à huile fournit une pression de cisaillement stable ; le groupe de valves contrôle la pression et le sens d’écoulement de l’huile ; le vérin hydraulique entraîne le porte-outil pour le cisaillement ; le vérin de serrage comprime la pièce afin de garantir la précision d’usinage.

Consignes de maintenance des composants de la machine de cisaillement

Entretien quotidien

Un nettoyage régulier est nécessaire pour éliminer les copeaux métalliques, la poussière et l’huile, afin de maintenir toutes les pièces en bon état de fonctionnement. Procédez à des inspections périodiques des lames, des circuits hydrauliques et des composants électriques, détectez à l’avance les pannes potentielles et réduisez les temps d’arrêt de l’équipement.

Dépannage des pannes courantes

Une coupe irrégulière est le problème le plus courant, généralement causé par un mauvais alignement des lames ou un positionnement incorrect de la butée arrière. Réglez à temps le parallélisme des lames et les paramètres de la butée arrière afin de rétablir une qualité de coupe normale.

FAQ

Quels sont les composants essentiels d’une machine de cisaillement ?

Les composants essentiels comprennent le châssis, le porte-outil, la butée arrière, le dispositif de réglage du jeu de lame, le dispositif de serrage, le système électrique et le système hydraulique.

Comment entretenir les lames d’une machine de cisaillement ?

Vérifiez régulièrement l’usure des lames, affûtez-les ou remplacez-les à temps ; gardez les lames propres et éliminez les débris métalliques ; assurez-vous d’une installation et d’un alignement précis.

Comment résoudre le problème d’une coupe irrégulière ?

Commencez par vérifier l’installation et l’alignement de la lame, puis contrôlez le positionnement de la butée arrière et le jeu de lame, et réajustez les paramètres concernés afin d’éliminer la panne.

Conclusion

Comprendre la composition et le rôle des composants d’une cisaille est la base d’une utilisation efficace et d’une maintenance rigoureuse. Porter une attention particulière à l’entretien des structures clés, telles que les lames, le bâti, ainsi que les systèmes hydrauliques et électriques, peut améliorer considérablement la stabilité de l’équipement et l’efficacité de production. Pour tout support opérationnel et de maintenance, vous pouvez consulter des techniciens spécialisés.
