Comment résoudre le problème de précision insuffisante des cintreuses de tubes ?

Lorsqu’une cintreuse de tubes tombe en panne, le plus frustrant n’est pas le problème lui-même, mais le fait de ne pas savoir par où commencer le dépannage. Le programme n’a pas été modifié, le moule n’a pas été changé, mais l’angle du tube cintré reste incorrect. Nous allons ci-dessous analyser le problème par système, en présentant les causes possibles et les méthodes de dépannage.

I. Problèmes de précision mécanique

**Usure des rails de guidage et des vis-mères**

Les rails de guidage linéaire et les vis à billes sont des composants essentiels qui garantissent la précision de l’avance. Au fil du temps, les surfaces des rails de guidage s’usent et un jeu apparaît dans l’écrou de la vis-mère. Des longueurs d’avance imprécises entraînent un décalage de la position de cintrage et, par conséquent, un angle décentré.

**Méthode d’inspection :** utiliser un comparateur à cadran pour vérifier si la distance réelle parcourue par l’axe d’avance correspond à la valeur affichée par le système. Si l’écart dépasse la plage admissible, la précharge de la vis-mère doit être réglée ou les composants usés doivent être remplacés.

**Jeu de la broche du bras de cintrage**

Des roulements usés ou un écrou de blocage desserré sur la broche du bras de cintrage peuvent provoquer un léger jeu de ce bras pendant le cintrage. L’angle programmé peut être atteint, mais la position réelle du bras de cintrage peut être décentrée.

Méthode d’inspection : arrêter la machine, puis pousser manuellement le bras de cintrage afin de détecter tout jeu axial ou radial évident. En présence d’un jeu, la précharge du roulement doit être réglée ou le roulement remplacé.

II. Problèmes du système de commande

Écart du retour de position de l’encodeur

Si l’encodeur d’angle est mal fixé ou si son signal est perturbé, le retour d’angle reçu par le système ne correspondra pas à l’angle réel. Le programme peut afficher un cintrage à 90 degrés, alors que l’angle réel n’est que de 89,5 degrés.

Méthode de contrôle : cintrer le tube selon un angle donné, mesurer l’angle réel à l’aide d’un rapporteur d’angle, puis le comparer à la valeur affichée par le système. Si l’écart dépasse la plage admissible, vérifier que la liaison mécanique de l’encodeur est bien fixée et que le blindage du câble de signal est correct.

Discordance des paramètres du servosystème

Si le gain du variateur servo, le temps d’accélération et de décélération ou d’autres paramètres sont mal réglés, le bras de cintrage peut dépasser la position souhaitée ou s’arrêter prématurément, ce qui entraîne un écart d’angle.

Méthode de contrôle : observer le mouvement du bras de cintrage lorsqu’il atteint la position souhaitée—S’arrête-t-il en douceur ou présente-t-il des vibrations ou un rebond évidents ? En cas d’anomalie, les paramètres du servo doivent être réajustés.

III. Problèmes du système hydraulique

**Pression instable**

La pression du système hydraulique fluctue, ce qui entraîne une force de cintrage irrégulière. Pour une même opération, une pression plus élevée produit un cintrage plus prononcé, tandis qu’une pression plus faible donne un cintrage moins important.

**Méthode d’inspection :** observer la valeur indiquée par le manomètre pendant le cintrage afin de vérifier qu’elle reste stable. En cas de fortes fluctuations, contrôler le niveau et la qualité de l’huile hydraulique, l’état de la soupape de décharge ainsi que le fonctionnement de la pompe à huile.

**Fuite interne du vérin**

Des joints de vérin usés permettent à l’huile haute pression de fuir d’un côté du piston vers l’autre, ce qui réduit la poussée transmise au bras de cintrage. Une force de cintrage insuffisante entraîne naturellement un angle de cintrage plus faible.

**Méthode d’inspection :** après avoir cintré le tube jusqu’à la position souhaitée, maintenir la pression et vérifier si l’angle revient progressivement en arrière. Si le retour élastique est important et ne s’explique pas par celui du matériau, cela peut indiquer une fuite interne du vérin.

IV. Problèmes liés à la matrice

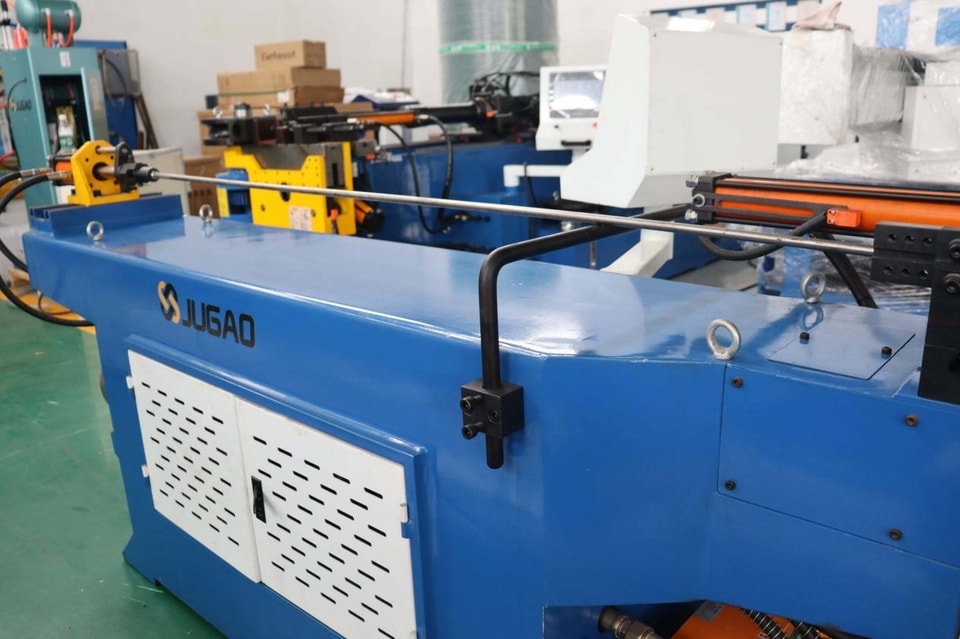

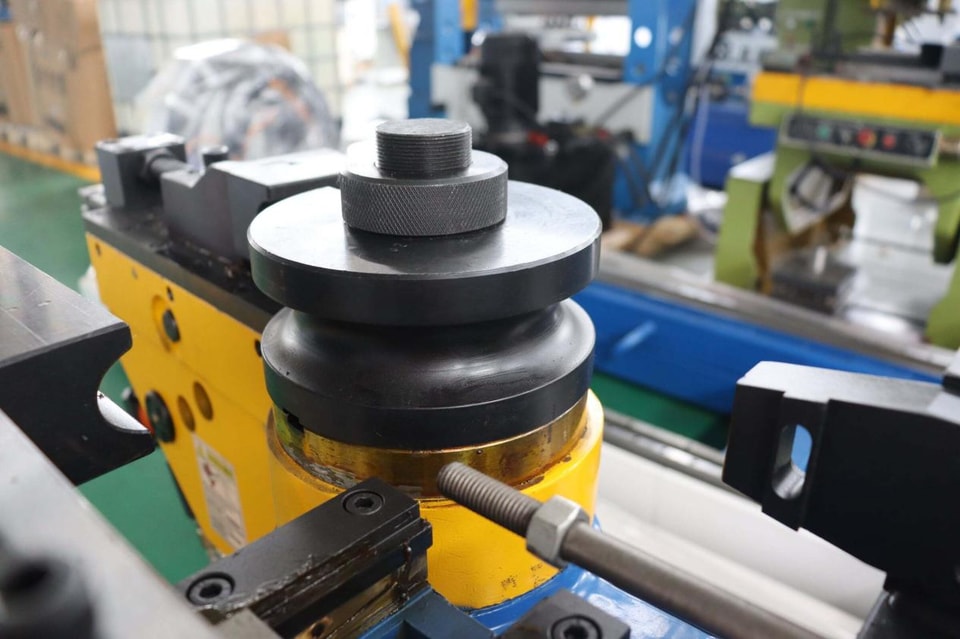

**Usure de la matrice de cintrage**

Après une utilisation prolongée, les rainures de la matrice de cintrage s’usent, empêchant le tube de s’y positionner correctement. Le tube peut alors glisser pendant le cintrage, ce qui rend les angles instables.

**Méthode d’inspection :** vérifier si la surface de travail des rainures de la matrice présente des marques brillantes ou des traces d’usure évidentes. Si tel est le cas, la matrice doit être réparée ou remplacée.

**Écart de position du mandrin**

La sortie du mandrin est imprécise : il est positionné trop en avant ou trop en arrière. Un positionnement incorrect du support modifie l’état de déformation du tube et entraîne des écarts d’angle.

**Méthode d’inspection :** vérifier que la sortie du mandrin se situe dans la plage spécifiée. Vérifier à nouveau la position du mandrin après chaque changement de spécification ou de matrice.

V. Ordre recommandé pour le dépannage

Commencer par les éléments les plus faciles à contrôler : vérifier d’abord que le moule est correctement installé et que le mandrin est correctement positionné—c’est la méthode la plus simple et elle ne prend que quelques minutes.

Vérifiez ensuite que la pression du système hydraulique est stable et que le niveau d’huile est normal. Utilisez ensuite un rapporteur d’angle pour vérifier que l’angle de pliage réel correspond à la valeur affichée par le système.

Si tous les éléments ci-dessus sont normaux, examinez ensuite le jeu mécanique et les paramètres du servomoteur. Ces deux interventions nécessitent un démontage mécanique et un réglage des paramètres, et doivent être effectuées par un personnel plus spécialisé.

VI. Établissement d’une référence de précision

Après avoir défini avec succès les paramètres de cintrage appropriés pour les tubes, consignez à chaque fois les données suivantes : caractéristiques du tube (matériau, diamètre extérieur, épaisseur de paroi), rayon de cintrage, angle programmé, valeur de compensation du retour élastique, vitesse de cintrage et pression de serrage. Lors d’un prochain usinage avec les mêmes caractéristiques, vous pourrez utiliser directement ces paramètres et gagner un temps considérable en évitant les essais répétés.

Si vous constatez une dérive progressive de la précision, consultez les registres de maintenance afin d’identifier le composant à remplacer.

Lorsque vous rencontrez des problèmes de précision, par où commencez-vous généralement vos recherches ? N’hésitez pas à nous faire part de vos réflexions.
