Introduction aux principaux composants et aux points clés d’une rouleuse de tôles universelle

Une rouleuse de tôles universelle est une machine-outil de formage utilisée pour le pliage continu par points de tôle. Sur les rouleuses symétriques ordinaires à trois rouleaux, une certaine largeur de bord mort est généralement laissée aux deux extrémités de la tôle pendant le roulage. Après roulage en cylindre, la fonction de précintrage est utilisée pour éliminer ce bord mort et former une forme cylindrique. Les pièces roulées par la rouleuse de tôles présentent souvent des bords droits aux deux extrémités, ce qui nécessite un soudage avant un nouveau roulage, ce qui prend du temps et réduit l’efficacité de production.

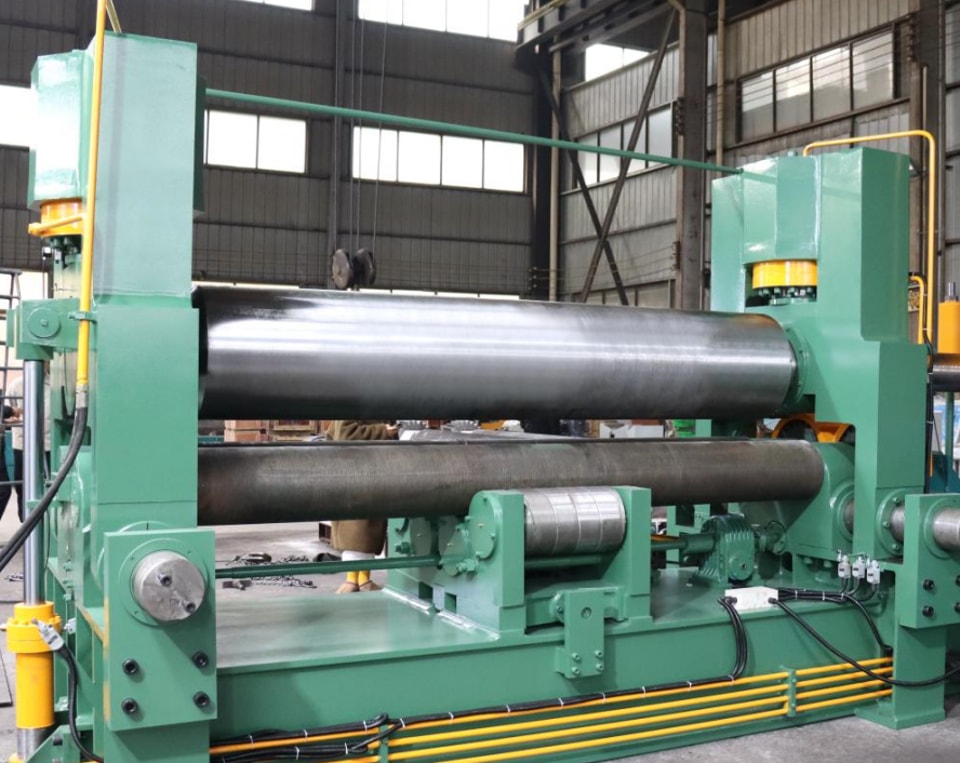

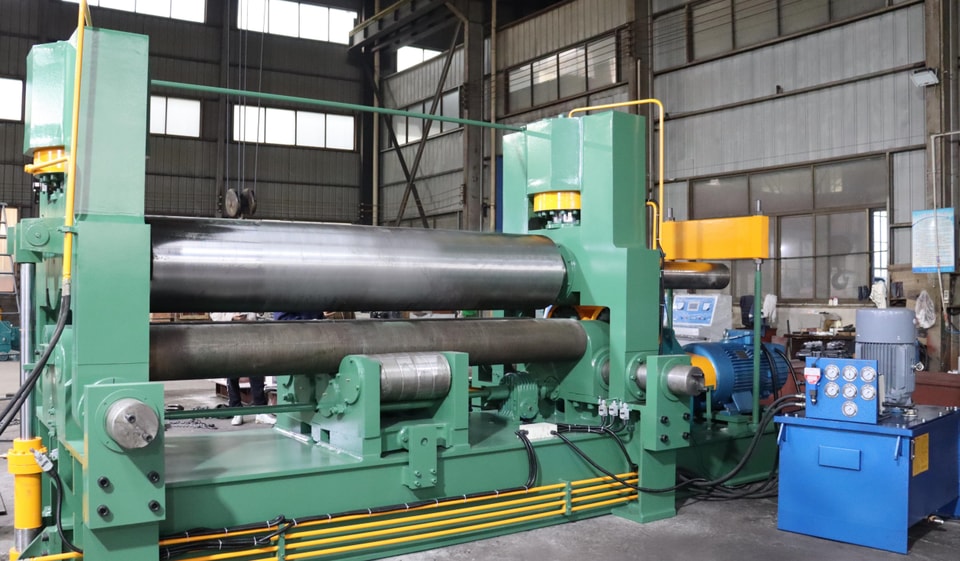

Principaux composants d’une rouleuse de tôles universelle :

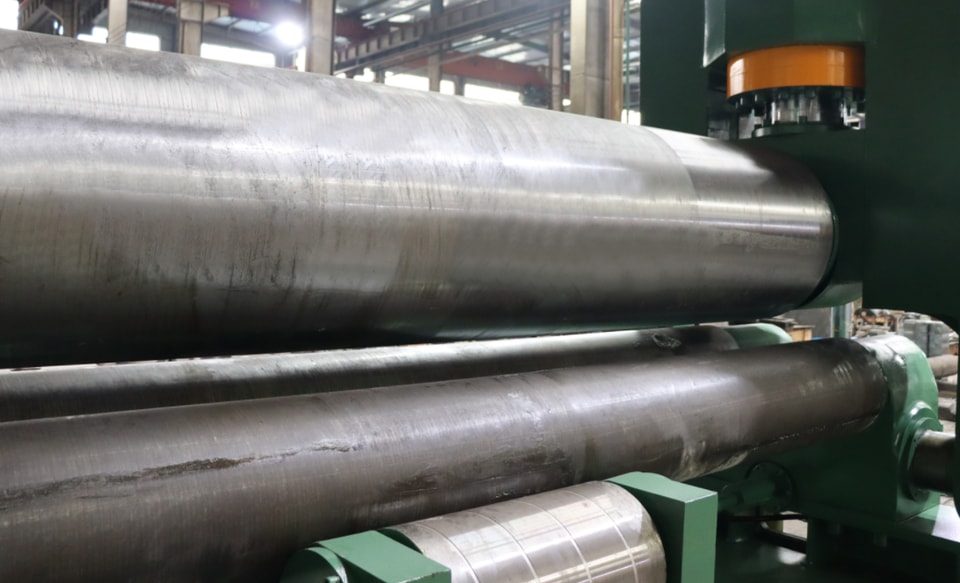

(1) Rouleaux supérieur et inférieur : ce sont des composants importants de la rouleuse de tôles, fabriqués en acier au carbone de haute qualité forgé.

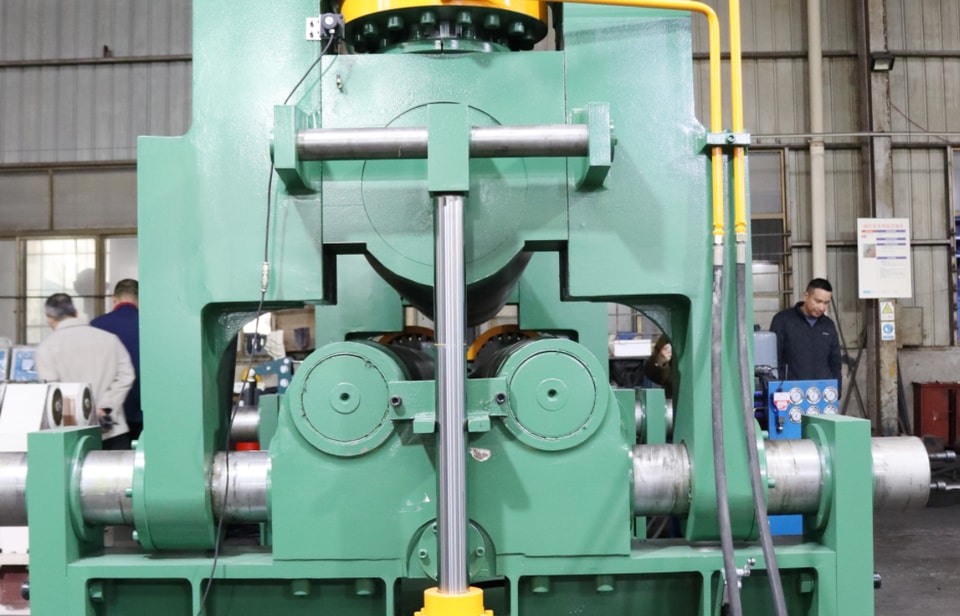

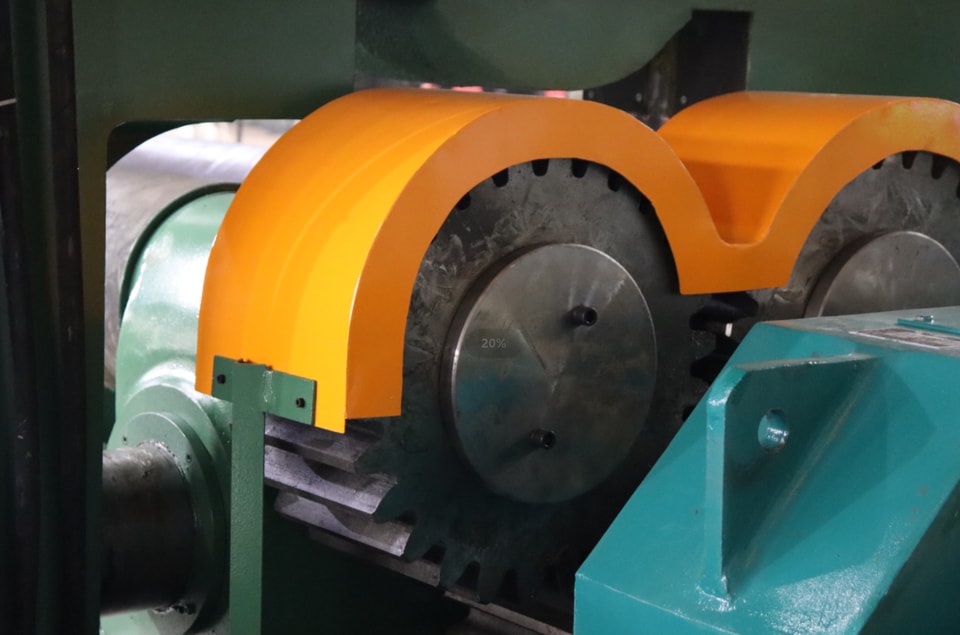

(2) Bâti de machine : il y a deux bâtis, un à gauche et un à droite. Le palier du rouleau inférieur est monté sur le bâti. À l’intérieur du bâti se trouve une vis à filet carré, dont l’extrémité supérieure est articulée aux logements de paliers situés aux deux extrémités du rouleau supérieur. Un engrenage à vis sans fin et un couple d’engrenages hélicoïdaux sont montés en partie inférieure. La rotation de l’écrou dans le mécanisme à vis sans fin permet au rouleau supérieur de monter ou de descendre.

(3) Réducteur : un réducteur à dentures trempées ZSY280 est installé sur un socle en acier profilé avec une cale.

(4) Dispositif de déchargement de la rouleuse de tôles : installé sur un côté du réducteur afin d’équilibrer le rouleau supérieur pendant le déchargement ; le déchargement et le retour sont assurés par un vérin hydraulique.

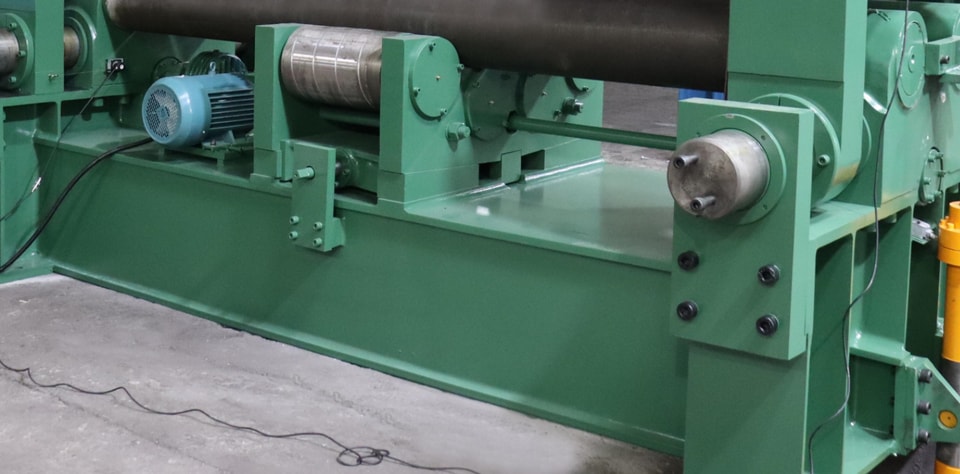

(5) Socle : soudé à partir de profilés et de plaques d’acier. Le bâti, le réducteur, le moteur, etc. y sont tous installés, formant un ensemble.

(6) Composants électriques : tous sont installés dans un boîtier de commande pour faciliter l’utilisation.

Le système de commande électrique de la rouleuse de tôles universelle se compose d’une armoire de commande électrique et d’une console de commande. Alimentation : 380 V/50 Hz. L’interrupteur principal est doté d’une protection contre les courts-circuits et d’une protection contre les surcharges du moteur principal. La rotation avant et arrière du moteur est commandée par un contacteur CA ; le circuit de commande utilise un pilotage par relais, garantissant un fonctionnement fiable et une longue durée de vie. La console de commande est équipée de boutons de commande des produits finis et de voyants lumineux pour contrôler le fonctionnement et l’état de marche de l’ensemble de la machine.

Les rouleuses de tôles universelles sont largement utilisées dans les industries de fabrication de chaudières, de construction navale, de pétrochimie, de travail du bois, de structures métalliques et d’autres machines. En tant que machine spécialisée, elles jouent un rôle essentiel dans le traitement industriel de base. Presque toutes les pièces en acier formées en cylindres sont roulées à l’aide d’une rouleuse de tôles. Elles trouvent également des applications dans l’automobile, le secteur militaire et d’autres domaines. Selon les exigences, elles peuvent rouler des colonnes en acier pour répondre à des besoins spécifiques, ce qui en fait un équipement particulièrement pratique.
