Techniques de roulage des formes coniques

Le roulage de formes coniques désigne généralement le processus de conicité des tôles métalliques. Voici quelques techniques pertinentes :

I. Préparation du matériau

Mesure et calcul précis

- Avant de rouler une pièce conique, il est essentiel de mesurer et de calculer avec précision tous les paramètres nécessaires. Commencez par déterminer le diamètre de la grande base, le diamètre de la petite base et la hauteur du cône. Ces données influent directement sur les dimensions de découpe de la tôle et sur le processus de roulage.

- Par exemple, pour un tronc de cône de dimensions données, le rayon et l’angle au centre du secteur développé peuvent être calculés à l’aide des formules mathématiques applicables aux cônes. Des calculs précis réduisent le gaspillage de matériau et les erreurs lors des opérations ultérieures.

- Les formules sont les suivantes : rayon du secteur R = (rayon de la grande base²+ hauteur du cône²) racine carrée, angle au centreα= 360° ×(diamètre de la grande extrémité - diamètre de la petite extrémité)÷ (diamètre de la grande extrémité× π).

Sélection appropriée de la tôle

- Sélectionnez le matériau et l’épaisseur de tôle appropriés en fonction de facteurs tels que l’environnement de travail, les exigences de résistance et le coût de la pièce conique. Les différents matériaux de tôle présentent des propriétés mécaniques et des caractéristiques d’usinage distinctes. - Par exemple, si la pièce conique doit résister à une pression ou à des chocs importants, un acier haute résistance peut être nécessaire ; si le poids est un facteur déterminant, des matériaux légers tels que les alliages d’aluminium peuvent être envisagés. Parallèlement, l’épaisseur de la tôle doit être déterminée en fonction de la résistance et de la rigidité requises ; une épaisseur excessive augmente le coût et la difficulté de traitement, tandis qu’une épaisseur insuffisante peut ne pas répondre aux exigences d’utilisation.

- Il faut également veiller à la qualité de surface de la tôle et éviter les rayures, les bosses et autres défauts susceptibles d’altérer l’apparence et la qualité de la pièce conique roulée.

II. Étape de roulage

Réglage des matrices et de l’équipement

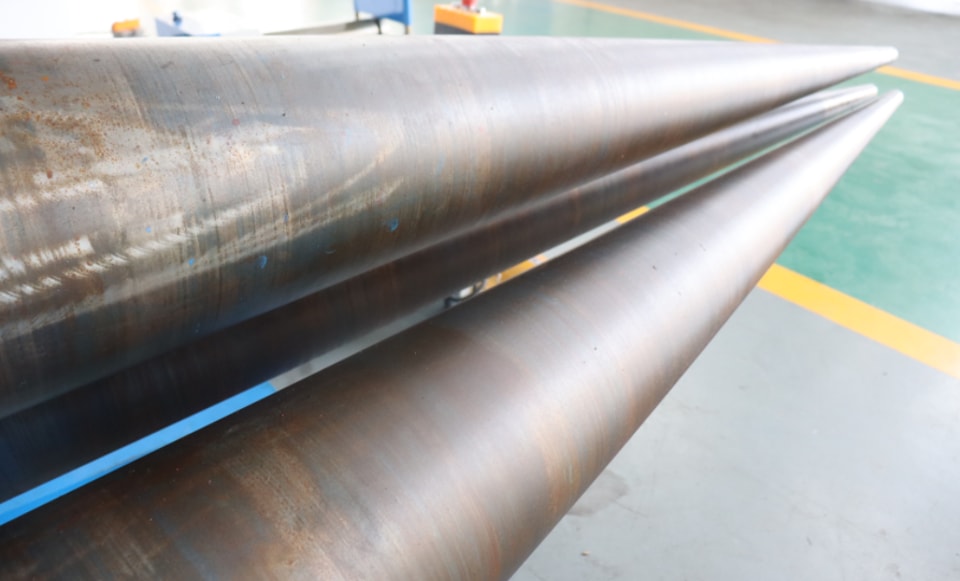

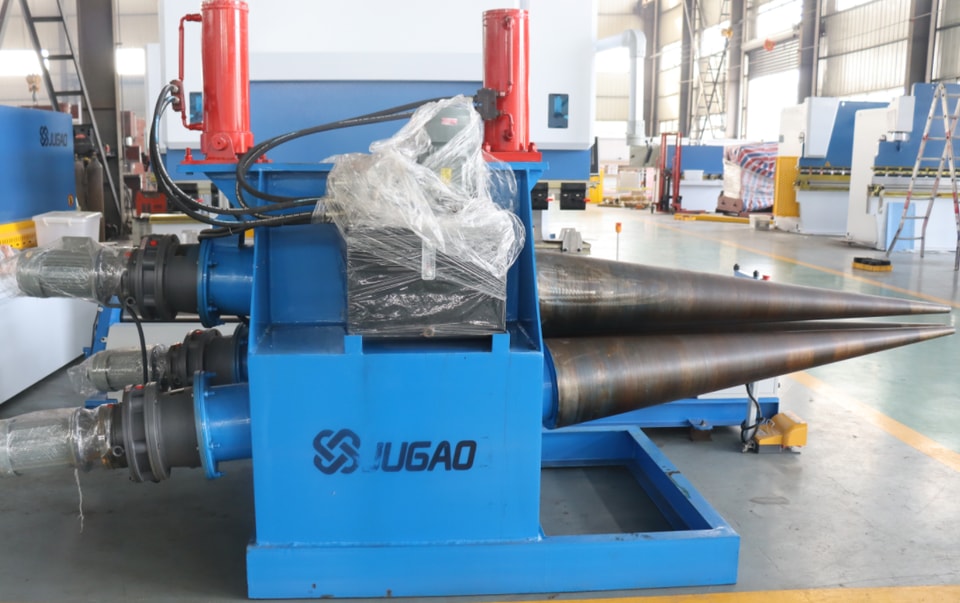

- Sélectionnez une machine à rouler les tôles adaptée ainsi que les matrices correspondantes. Le diamètre des rouleaux, leur entraxe et l’état de leur surface influencent tous le résultat du roulage. Pour le roulage conique, une machine équipée de matrices coniques ou permettant de régler l’entraxe des rouleaux peut être nécessaire.

- Avant de commencer le roulage, la machine doit être réglée avec soin afin de garantir que les axes de tous les rouleaux sont parallèles, que leur fonctionnement est régulier et que la pression exercée est uniforme. Réglez également la vitesse et la pression de roulage en fonction des dimensions de la pièce conique et de l’épaisseur de la tôle.

- Par exemple, pour les tôles plus épaisses, il convient de réduire la vitesse de roulage afin d’éviter les fissures ou les déformations dues à une répartition irrégulière des contraintes ; pour les tôles plus fines, une pression moindre est nécessaire afin d’éviter toute déformation excessive.

Méthode de roulage progressif

- Pour former un cône, utilisez une méthode de roulage progressif. Introduisez d’abord une extrémité de la tôle dans la machine et roulez-la progressivement pour former un petit arc. Avancez ensuite graduellement la tôle en augmentant l’arc jusqu’à obtenir une forme conique complète.

- Pendant le roulage, observez attentivement la déformation de la tôle et ajustez la pression ainsi que la vitesse de la machine si nécessaire. En cas de torsion, de plis ou de déformation locale excessive, arrêtez immédiatement le roulage, analysez la cause et procédez aux réglages nécessaires.

- Par exemple, l’apparition de plis peut être due à une vitesse ou à une pression de roulage excessive. Réduisez progressivement la vitesse et la pression, ou utilisez des outils auxiliaires pour corriger les zones plissées.

Contrôle de la précision du roulage

- Pour garantir la précision dimensionnelle et géométrique de la pièce conique, des mesures et un contrôle en temps réel sont nécessaires pendant le roulage. Des instruments de mesure, tels que des pieds à coulisse et des rapporteurs d’angle, peuvent être utilisés pour mesurer le diamètre et les angles du cône et vérifier leur conformité aux exigences de conception.

- Pour certaines pièces coniques exigeant une grande précision, plusieurs mesures et réglages peuvent être nécessaires pendant le roulage. Par exemple, si les tolérances des diamètres des grandes et petites extrémités du cône sont faibles, le roulage peut être interrompu à un stade donné afin de mesurer le diamètre, d’effectuer des réglages fins en fonction des résultats, puis de reprendre le roulage.

- Il faut également contrôler la rectitude de la génératrice et la planéité de la surface du cône. Ces caractéristiques peuvent être vérifiées visuellement et à l’aide d’outils tels que des règles ; toute déviation doit être corrigée rapidement.

III. Étape de traitement ultérieur

Soudage et assemblage

- Si la pièce conique est constituée de plusieurs éléments en tôle, un soudage approprié est nécessaire. Avant le soudage, veillez à ce que les éléments de tôle soient correctement alignés et que les jeux entre les soudures soient uniformes.

- Sélectionnez des méthodes et des matériaux de soudage adaptés, puis déterminez les paramètres de soudage, tels que l’intensité, la tension et la vitesse, en fonction du matériau et de l’épaisseur de la tôle. Pendant le soudage, veillez à limiter les déformations et appliquez des séquences et des procédés appropriés, tels que le soudage par segments et le soudage symétrique.

- Pour les tôles plus épaisses, un préchauffage peut être effectué afin de réduire les contraintes et les déformations de soudage. Après le soudage, la soudure doit être meulée et contrôlée afin de vérifier qu’elle répond aux exigences de qualité.

Mise en forme et correction

- Après le roulage, la pièce conique peut présenter de légères déformations ou des écarts dimensionnels nécessitant une mise en forme et une correction. Des outils tels que des presses et des vérins peuvent être utilisés pour façonner localement ou intégralement la pièce conique.

- En cas d’écart de diamètre, une pression appropriée peut être appliquée sur les zones présentant un diamètre trop grand ou trop petit afin de procéder au réglage ; en cas d’écart angulaire, un chauffage peut être utilisé pour effectuer la correction. Il convient toutefois de contrôler attentivement la température et la durée de chauffage afin d’éviter toute altération des propriétés du matériau.

- Des gabarits peuvent également être utilisés pour contrôler la forme de la pièce conique et vérifier sa conformité aux exigences de conception. Pendant la mise en forme et la correction, veillez à appliquer la force et la méthode appropriées afin d’éviter tout nouveau dommage ou toute nouvelle déformation.
